TT43 SMART

ለሻምፒዮና ዝግጁ አፈጻጸም

የ SMART ተከታታይ ዋና ሞዴል፣ ለሙያዊ የስልጠና ማዕከላት እና ለውድድር ቦታዎች የተነደፈ። ሁለቱንም ነጠላ እና ድርብ-ዙር ውቅሮችን ያሳያል።

የክፍል ዲያሜትር

4.3 m (14')

ከፍተኛ ፍጥነት

280 km/h

ኃይል

1,260 kW

የድምፅ ደረጃ

60 dBA

ቁልፍ ባህሪያት

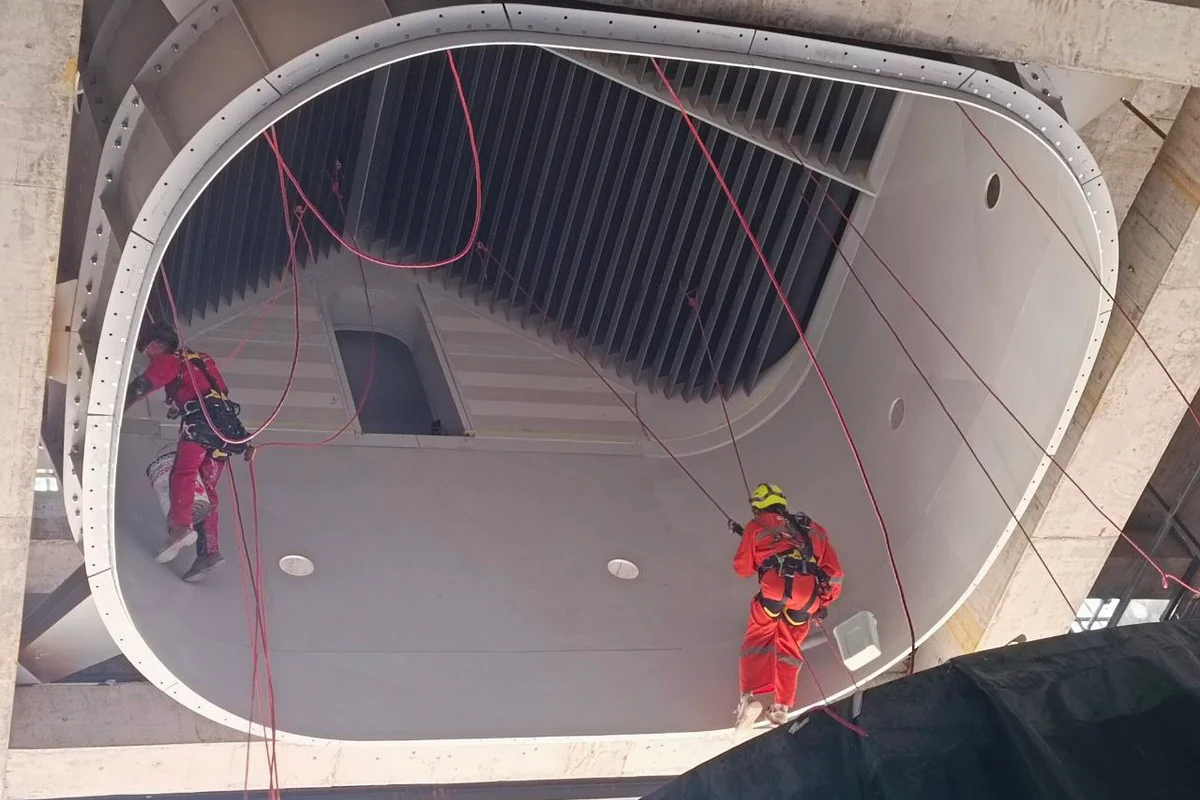

4.3m FAI የሚያሟላ የበረራ ክፍል

እስከ 280 km/h ከ Beast ኃይል ጋር

ነጠላ እና ድርብ-ዙር አማራጮች

በኤሮዳይናሚክ መመሪያ ቫኔስ በኩል የተቀናጀ አክቲቭ ማቀዝቀዣ

14.51 ካሬ ሜትር የበረራ ቦታ

የሙያዊ ውድድር ባህሪያት

ቴክኒካዊ መግለጫዎች

አጠቃላይ

የክፍል ዲያሜትር4.3 m (14')

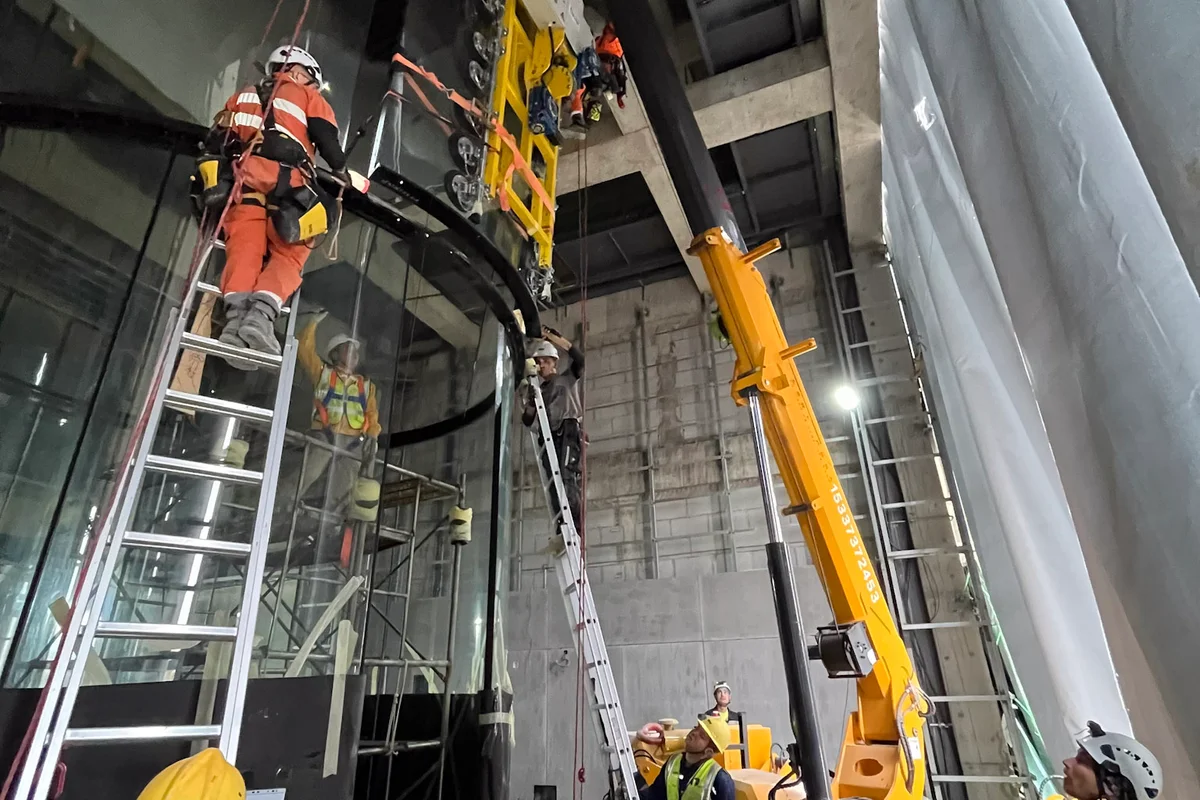

የብርጭቆ ቁመት (ነባሪ)4.2 m (13'8")

የብርጭቆ ቁመት (ከፍተኛ)10 m (32'8")

የክፍል ስፋት14.51 sq.m.

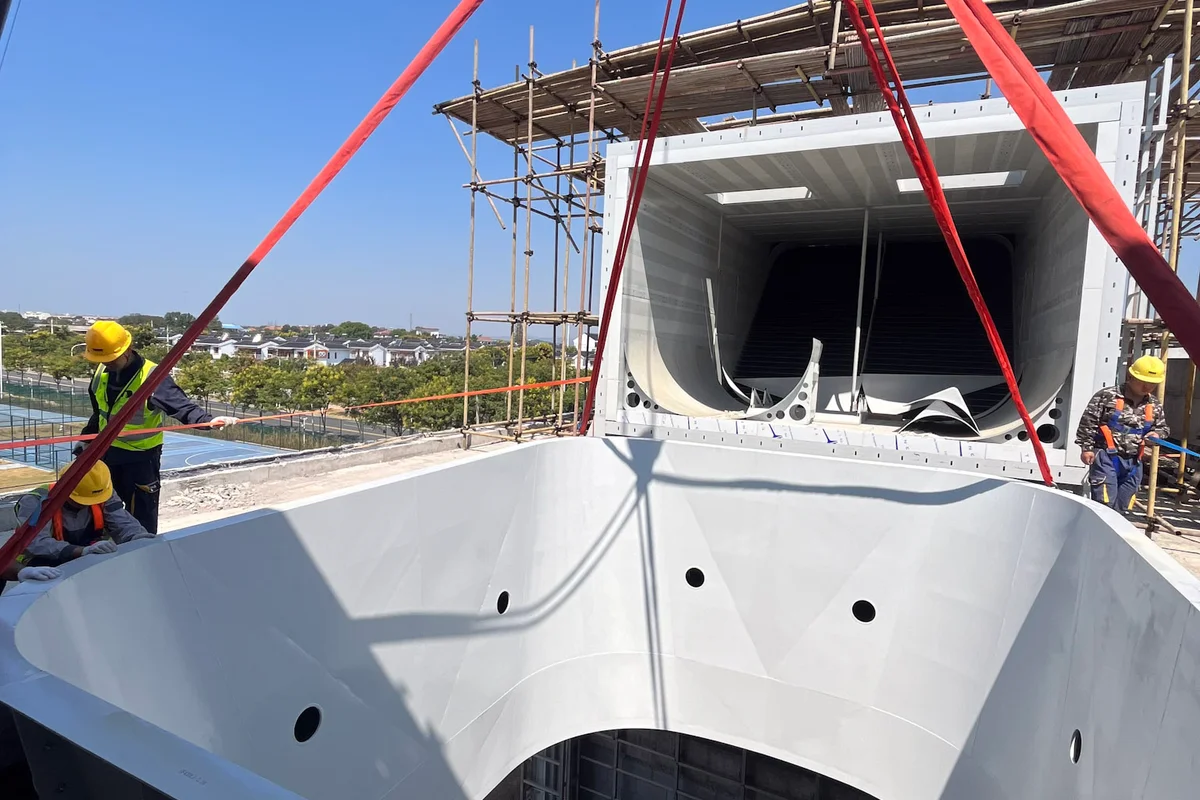

የዲፊውዥን መጠን1.9

ተስማሚ መተግበሪያዎች

የዓለም ሻምፒዮናዎች

ሙያዊ የኢንዶር ስካይዳይቪንግ ውድድሮችን እና ሊጎችን የማስተናገድ አቅም ያላቸውን FAI የሚያሟሉ ተቋማትን ይገንቡ።

ሙያዊ ስልጠና

ለምርጥ ስካይዳይቨር እድገት እና ለቴክኒካዊ ስልጠና ትክክለኛ የአየር ፍሰት እና ተርቡለንስ-ነጻ ሁኔታዎችን ያቅርቡ።

ወታደራዊ ስልጠና

ለፓራትሩፐሮች እና ለመከላከያ ሰራተኞች ደህንነቱ የተጠበቀ፣ ወጪ ቆጣቢ እና ተጨባጭ የነጻ ውድቀት ማስመሰልን ያመቻቹ።

የስፖርት ኮምፕሌክሶች

ዘመናዊ የስፖርት ኮምፕሌክሶችን እና የመዝናኛ ተቋማትን ከፍ ለማድረግ የተነደፈ ዘመናዊ መልህቅ መስህብ።

ፕሮጀክትዎን ለመጀመር ዝግጁ ነዎት?

ለእርስዎ የተወሰኑ ግቦች ተስማሚ የሆነውን ከፍተኛ አፈጻጸም ያለው የንፋስ ቱናል መፍትሄ ለማዋቀር በStuttgart ከሚገኘው የምህንድስና ቡድናችን ጋር ይተባበሩ።

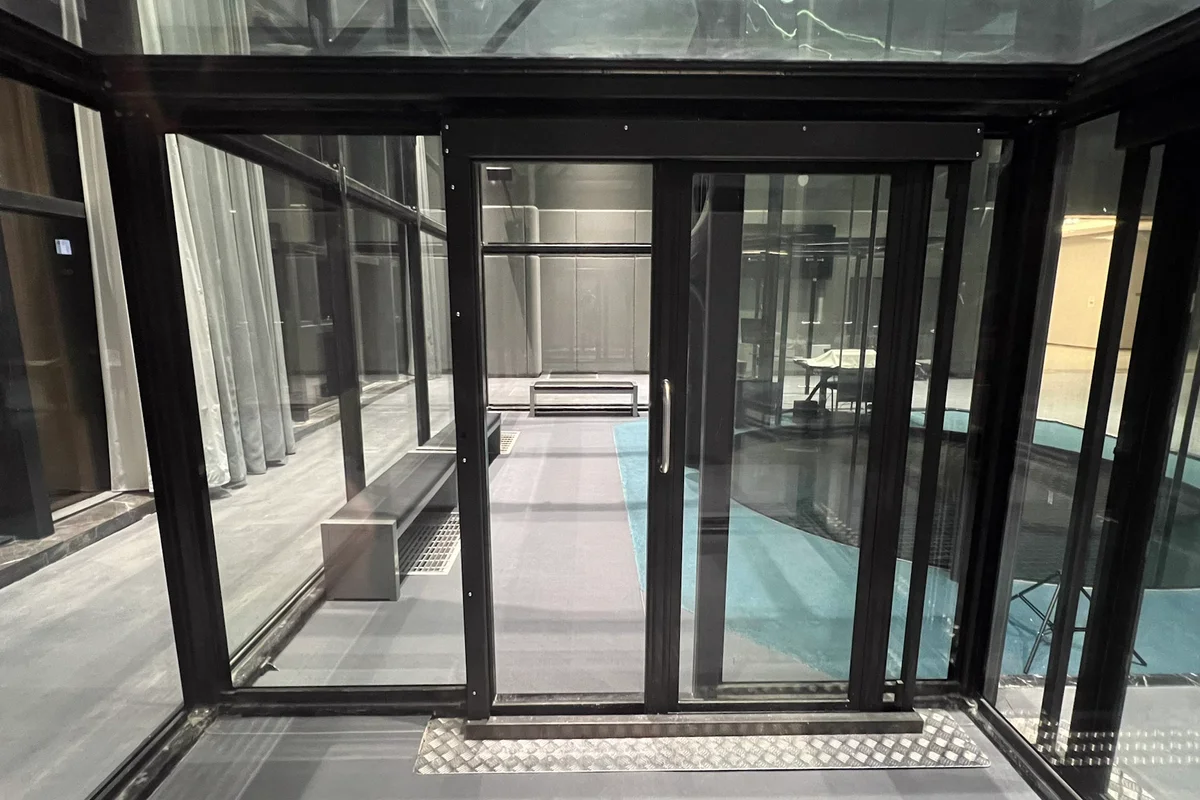

በቻይና በሚገኘው የFlight Town ፕሮጀክት የTT43 Smart የንፋስ ቱናል ተከላ ወቅት አንድ ከባድ ክሬን ክብ የስታተር ቫኔ ቀለበትን ወደ ቦታው እያነሳ ነው። ይህ አካል የአክሲያል ፋን ስብስብ ክፍል ሲሆን በዙሩ ውስጥ የአየር ፍሰትን ለማስተካከል የተነደፉ ቋሚ ቫኔዎችን ያካትታል። በግራ በኩል፣ አንድ ትልቅ ቅድመ-የተሰራ የብረት ዳክት ክፍል ወደ የንፋስ ቱናል መዋቅር ለመቀላቀል ዝግጁ ሆኖ ቆሟል።

ክሬን ለTT43 Smart ተከላ በቻይና የስታተር ቫኔ ስብስብን እያነሳ ነው

በቻይና በሚገኘው የFlight Town ፕሮጀክት የTT43 Smart የንፋስ ቱናል ተከላ ወቅት አንድ ከባድ ክሬን ክብ የስታተር ቫኔ ቀለበትን ወደ ቦታው እያነሳ ነው። ይህ አካል የአክሲያል ፋን ስብስብ ክፍል ሲሆን በዙሩ ውስጥ የአየር ፍሰትን ለማስተካከል የተነደፉ ቋሚ ቫኔዎችን ያካትታል። በግራ በኩል፣ አንድ ትልቅ ቅድመ-የተሰራ የብረት ዳክት ክፍል ወደ የንፋስ ቱናል መዋቅር ለመቀላቀል ዝግጁ ሆኖ ቆሟል።

2 / 27

በChina Flight Town የTT43 Smart የንፋስ ቱናል በሚገጠምበት ወቅት አንድ ትልቅ ክብ የስታተር ቫኔስ ስብስብ (stator vane assembly) መሬት ላይ ተቀምጧል። ይህ ክፍል በውስጠኛው ሀብ እና በውጪው መያዣ መካከል የተደረደሩ ቋሚ ራዲያል መመሪያ ቫኔስ (guide vanes) ያሉት ሲሆን፣ በአክሲያል ፋን (axial fan) ክፍል ውስጥ የአየር ፍሰትን (airflow) ለመቆጣጠር የተነደፈ ነው። የTTE GMBH አርማ በብረት መያዣው ውጫዊ ክፍል ላይ ይታያል። የፎርክሊፍት እና የኤሌክትሪክ መሳሪያዎችን ጨምሮ የግንባታ መሳሪያዎች ክፍሉን ከበውታል፣ እና የፋሲሊቲው ህንፃ ከበስተጀርባ ይታያል።

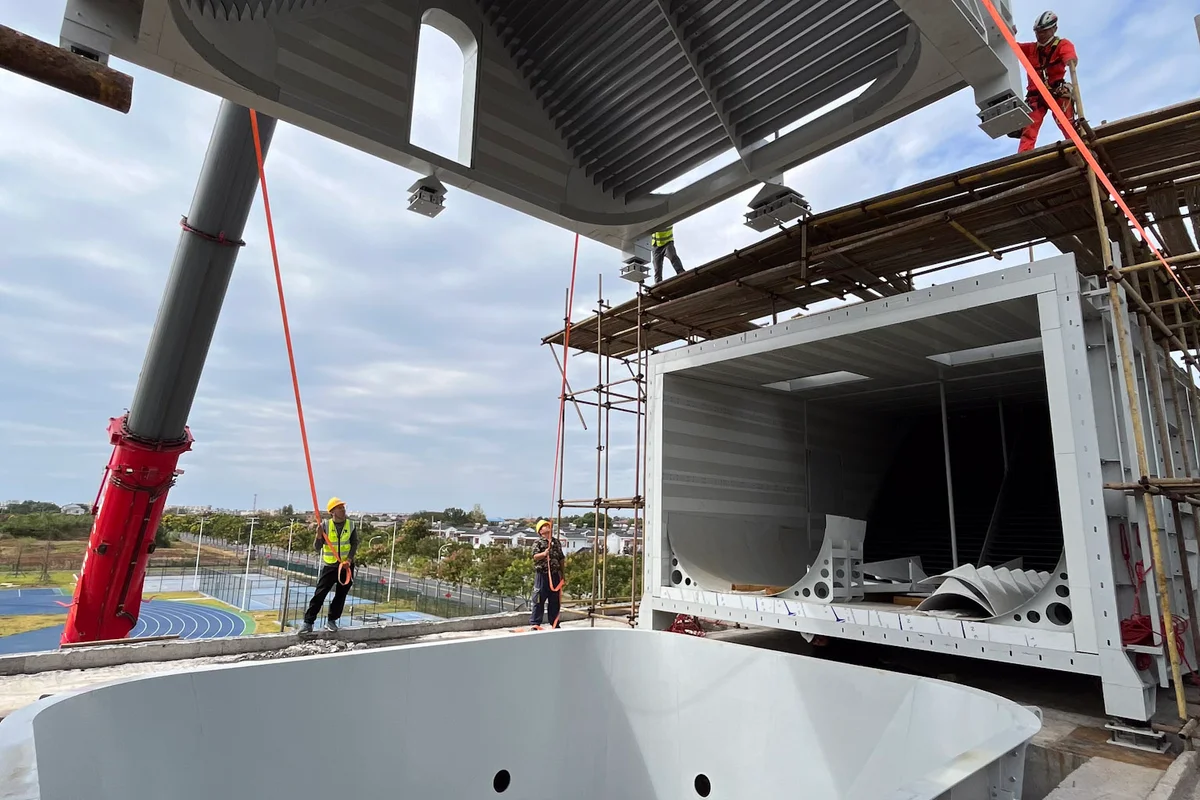

በ China Flight Town ፕሮጀክት ላይ የተዋሃደ አክቲቭ ኩሊንግ ያለው የመመሪያ ቫኔስ ስብስብ መግጠም። ይህ አካል የ TT43 Smart የንፋስ ቱናል ክፍል ሲሆን የአየር ፍሰት አቅጣጫ መቀየርን ከሙቀ�ት መቆጣጠሪያ ችሎታዎች ጋር ያጣምራል። የአሉሚኒየም ቫኔስ በስራ ሂደት የሚፈጠረውን ሙቀት ለማስወገድ የውስጥ ማቀዝቀዣ ቻናሎችን ይዘዋል። ስብስቡ በኮንክሪት ህንፃው መዋቅር ውስጥ በክሬን ተንጠልጥሎ በመመለሻ ዳክት ጥግ ላይ ለመቀመጥ ዝግጁ ነው።

ቴክኒሻኖች በChina Flight Town ውስጥ ለTT43 Smart የንፋስ ቱናል ኮንክሪት ዳክት መዋቅር ውስጥ ኢንተግሬትድ ኩሊንግ ያላቸው ታርኒንግ ቫኔስ መግጠምን ይመራሉ። ክሬን የአሉሚኒየም ቫኔ ክፍልን በላይኛው ክፍተት በኩል ወደ የመመለሻ ዳክት ዝቅ ያደርጋል። እነዚህ ታርኒንግ ቫኔስ እንደ ሙቀት ማቀያየሪያ ለማገልገል የውስጥ ማቀዝቀዣ ቻናሎችን ያካትታሉ፣ የአየር ሙቀትን ይቆጣጠራሉ እንዲሁም የአየር ፍሰትን በትንሹ ተርቡለንስ እና የግፊት ኪሳራ በ90 ዲግሪ አቅጣጫ ያስቀይራሉ።

የገመድ ቴክኒሻን የአክሲያል ፋን ስታተር ቫኔስ ስብስብን ወደ ኮንክሪ�ት መኖሪያው ለመግጠም ይመራል። ይህ ከባድ የማንሳት ስራ በ China Flight Town ፕሮጀክት የ TunnelTech TT43 Smart የንፋስ ቱናል ግንባታ አካል ነው። የብረት ክፍሉ በቋሚ የመመለሻ ዳክት ውስጥ የአየር ፍሰትን ለማስተካከል የሚያስፈልጉትን ቋሚ ስታተር ቫኔስ ይይዛል። አካሉ ወደ ተቋሙ ኮንክሪት መዋቅር ሲወርድ በቀይ የማንሻ ሪባኖች ተንጠልጥሏል።

በ China Flight Town ፕሮጀክት ላይ የ TT43 Smart የንፋስ ቱናል በሚገጠምበት ጊዜ ክሬን የመመሪያ ቫኔስ ክፍልን ያነሳል። የግንባታ ሰራተኞች ለፋሲሊቲው አክቲቭ ኩሊንግ ሲስተም የተሰሩ የኩላንት ቻናሎችን የያዘውን የብረት ፍሬም ዩኒት ይመራሉ። እነዚህ ቫኔስ አየርን በዝግ ዙር ስርዓት ዳክት ኮርነር በኩል ሲመሩ የአየር ፍሰት ሙቀትን ለመቆጣጠር እንደ ሂት ኤክስቼንጀር ያገለግላሉ።

ከባድ ክሬን ሰማያዊ EVG አክሲያል ፋን (Axial fan) ዩኒትን በChina Flight Town ተቋም ውስጥ ወደ TT43 Smart የንፋስ ቱናል (Wind tunnel) ቋሚ የኮንክሪት የመመለሻ ዳክት (Return duct) እያወረደ ነው። ካርቦን ፋይበር ብሌድስ (Carbon-fiber blades) ያለው የፋን ስብስብ፣ በሻፍቱ ግርጌ ወደተቀመጠው ቋሚ መመሪያ ቫኔስ (Guide vanes) መዋቅር ይወርዳል። የመጫኛ ቴክኒሻኖች በኮንክሪት ቤቱ ውስጥ ትክክለኛ አሰላለፍን ለማረጋገጥ ገመድ የመጠቀም ቴክኒኮችን በመጠቀም ጭነቱን ይመራሉ። ይህ የመጫኛ ደረጃ የአየር ፍሰት (Airflow) ማመንጫ ዋና ክፍሎችን በመመለሻ ዙር መዋቅር ውስጥ ያስቀምጣል።

የግንባታ ሰራተኞች በChina Flight Town ፕሮጀክት ለTunnelTech TT43 Smart የንፋስ ቱናል ከፍተኛ ኃይል ያለው የአክሲያል ፋን ክፍል መግጠምን እየመሩ ነው። በከባድ ክሬን ማሰሪያዎች የተንጠለጠለው ሰማያዊ የብረት ፋን መኖሪያ (housing) ወደ የመመለሻ ዳክት ቋሚ የኮንክሪት ቱቦ ውስጥ እየወረደ ነው። ከመኖሪያው በታች ለዝግ ዙር የአየር ፍሰት ስርዓት ውስጥ በብቃት ለመስራት የተነደፈው የካርቦን ፋይበር ብሌድስ ያለው የፋን ኢምፔለር ይታያል።
