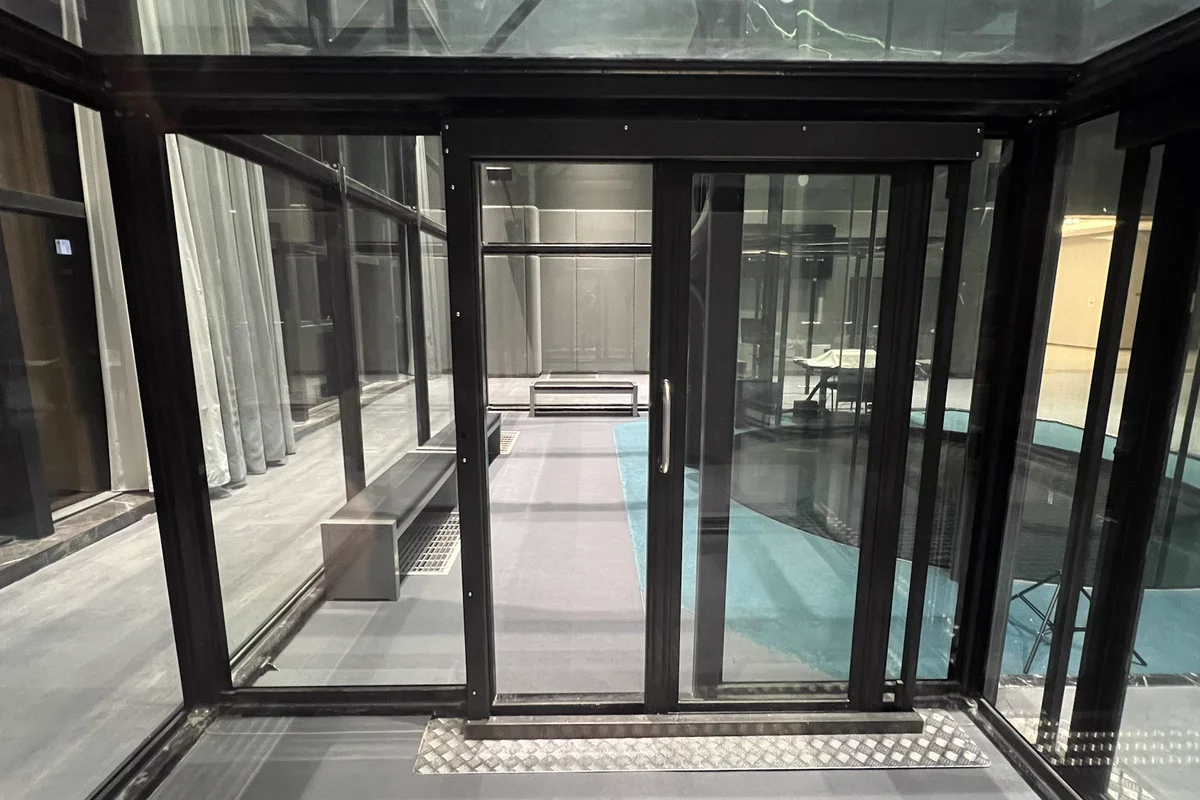

TT43 SMART

أداء جاهز للبطولات

طراز سلسلة SMART الرائد، مصمم لمراكز التدريب الاحترافية وأماكن المسابقات. يتميز بتكوينات حلقة مفردة ومزدوجة.

قطر الحجرة

4.3 m (14')

السرعة القصوى

280 km/h

القدرة

1,260 kW

مستوى الضوضاء

60 dBA

الميزات الرئيسية

حجرة طيران متوافقة مع FAI بقطر 4.3m

تصل إلى 280 km/h مع قدرة Beast

خيارات حلقة مفردة ومزدوجة

تبريد نشط متكامل عبر ريش توجيه ديناميكية هوائية

مساحة طيران 14.51 متر مربع

ميزات مسابقة احترافية

المواصفات الفنية

عام

قطر الحجرة4.3 m (14')

ارتفاع الزجاج (الافتراضي)4.2 m (13'8")

ارتفاع الزجاج (الأقصى)10 m (32'8")

مساحة الحجرة14.51 sq.m.

معدل الانتشار1.9

التطبيقات المثالية

بطولات العالم

هندسة مرافق متوافقة مع FAI قادرة على استضافة مسابقات ودورات القفز الحر الداخلي الاحترافية.

التدريب الاحترافي

توفير تدفق هواء دقيق وظروف خالية من الاضطراب لتقدم القافزين بالمظلات النخبة والتدريب الفني.

التدريب العسكري

تسهيل محاكاة السقوط الحر الآمنة والفعالة من حيث التكلفة والواقعية للمظليين وأفراد الدفاع.

المجمعات الرياضية

نقطة جذب حديثة مصممة للارتقاء بالمجمعات الرياضية الحديثة والمرافق الترفيهية.

هل أنت مستعد لبدء مشروعك؟

تعاون مع فريقنا الهندسي في شتوتغارت لتكوين حل نفق الرياح عالي الأداء المثالي لأهدافك المحددة.

تقوم رافعة ثقيلة برفع حلقة دائرية من ريش التوجيه الثابتة (Stator Vane Ring) إلى موضعها أثناء تركيب نفق رياح TT43 Smart في مشروع Flight Town في الصين. يُعد هذا المكون جزءاً من مجموعة المروحة المحورية (Axial Fan) ويتميز بريش ثابتة مصممة لتقويم تدفق الهواء داخل الدارة. إلى اليسار، يقف مقطع قناة فولاذي كبير مسبق الصنع جاهزاً للدمج في هيكل نفق الرياح.

رافعة ترفع مجموعة ريش التوجيه الثابتة (Stator Vane) لتركيب TT43 Smart في الصين

تقوم رافعة ثقيلة برفع حلقة دائرية من ريش التوجيه الثابتة (Stator Vane Ring) إلى موضعها أثناء تركيب نفق رياح TT43 Smart في مشروع Flight Town في الصين. يُعد هذا المكون جزءاً من مجموعة المروحة المحورية (Axial Fan) ويتميز بريش ثابتة مصممة لتقويم تدفق الهواء داخل الدارة. إلى اليسار، يقف مقطع قناة فولاذي كبير مسبق الصنع جاهزاً للدمج في هيكل نفق الرياح.

2 / 27

توجد تجميعة دائرية كبيرة لريش التوجيه الثابتة (stator vane) على الأرض أثناء تركيب نفق الرياح TT43 Smart في China Flight Town. يتميز المكون بريش توجيه شعاعية ثابتة مرتبة بين محور داخلي وغلاف خارجي، ومصممة لإدارة تدفق الهواء داخل قسم المروحة المحورية. شعار TTE GMBH مرئي على الجزء الخارجي من الغلاف الفولاذي. تحيط معدات البناء، بما في ذلك رافعة شوكية وأدوات كهربائية، بالوحدة مع وجود مبنى المنشأة في الخلفية.

تركيب مجموعة ريش توجيه مع تبريد نشط مدمج في مشروع China Flight Town. ينتمي هذا المكون إلى نفق رياح TT43 Smart ويجمع بين إعادة توجيه تدفق الهواء وقدرات الإدارة الحرارية. تحتوي الريش المصنوعة من الألومنيوم على قنوات تبريد داخلية لتبديد الحرارة المتولدة أثناء التشغيل. المجموعة معلقة بواسطة رافعة داخل هيكل المنشأة الخرساني، وجاهزة للوضع في زاوية قناة الرجوع.

يوجه الفنيون تركيب ريش توجيه مع تبريد مدمج داخل هيكل القناة الخرسانية لنفق الرياح TT43 Smart في China Flight Town. تقوم رافعة بإنزال جزء الريشة المصنوع من الألومنيوم عبر فتحة علوية إلى قناة الرجوع. تتضمن ريش التوجيه هذه قنوات تبريد داخلية لتعمل كمبادلات حرارية، مما يدير درجة حرارة الهواء مع إعادة توجيه تدفق الهواء بمقدار 90 درجة بأقل قدر من الاضطراب وفقد الضغط.

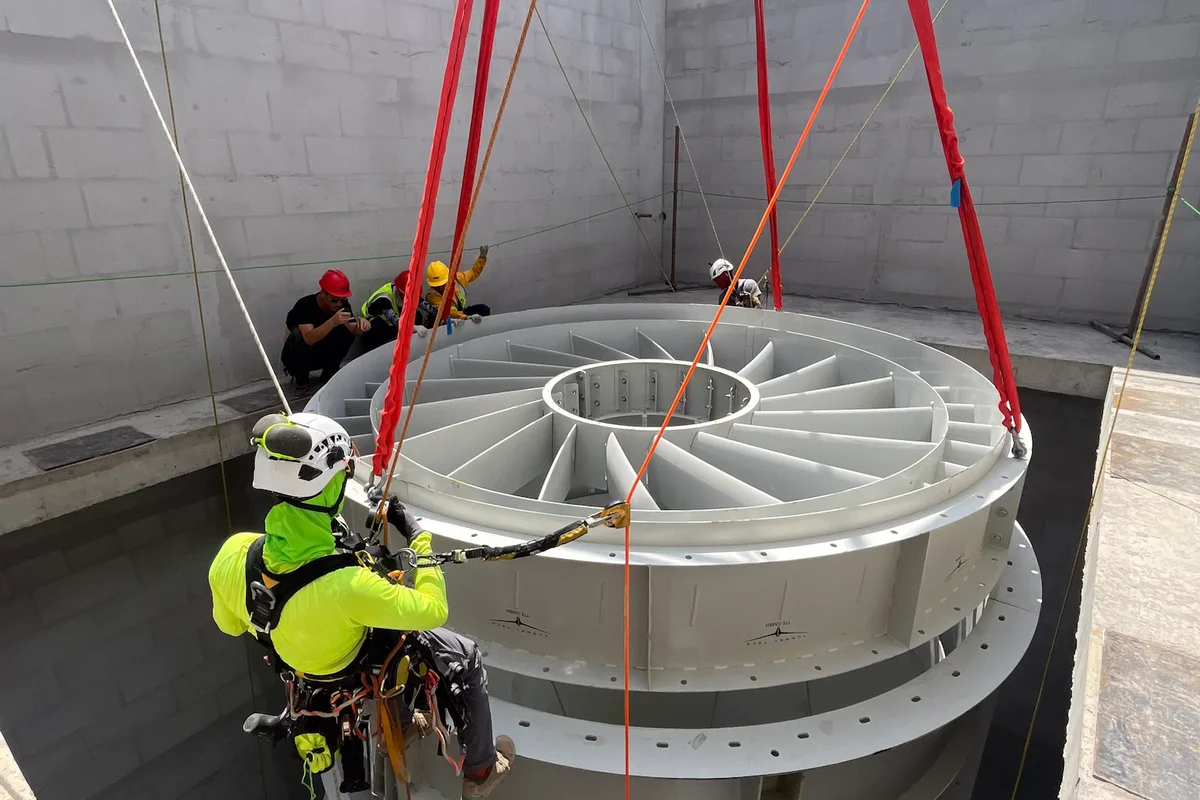

يقوم فني الوصول بالحبال بتوجيه عملية تركيب مجموعة ريش توجيه (Stator Vanes) المروحة المحورية داخل الهيكل الخرساني. تعد عملية الرفع الثقيل هذه جزءاً من إنشاء نفق رياح TunnelTech TT43 Smart في مشروع China Flight Town. يحتوي المقطع الفولاذي على ريش التوجيه الثابتة اللازمة لتقويم تدفق الهواء داخل قناة الرجوع العمودية. المكون معلق بأحزمة رفع حمراء أثناء إنزاله في الهيكل الخرساني للمنشأة.

تقوم رافعة برفع جزء من ريش التوجيه أثناء تركيب نفق رياح TT43 Smart في مشروع China Flight Town. يقوم عمال البناء بتوجيه الوحدة ذات الإطار الفولاذي، والتي تحتوي على قنوات تبريد مدمجة لنظام التبريد النشط في المنشأة. تعمل هذه الريش كمبادلات حرارية لتنظيم درجة حرارة تدفق الهواء أثناء إعادة توجيه الهواء عبر زاوية حلقة قناة إعادة التدوير.

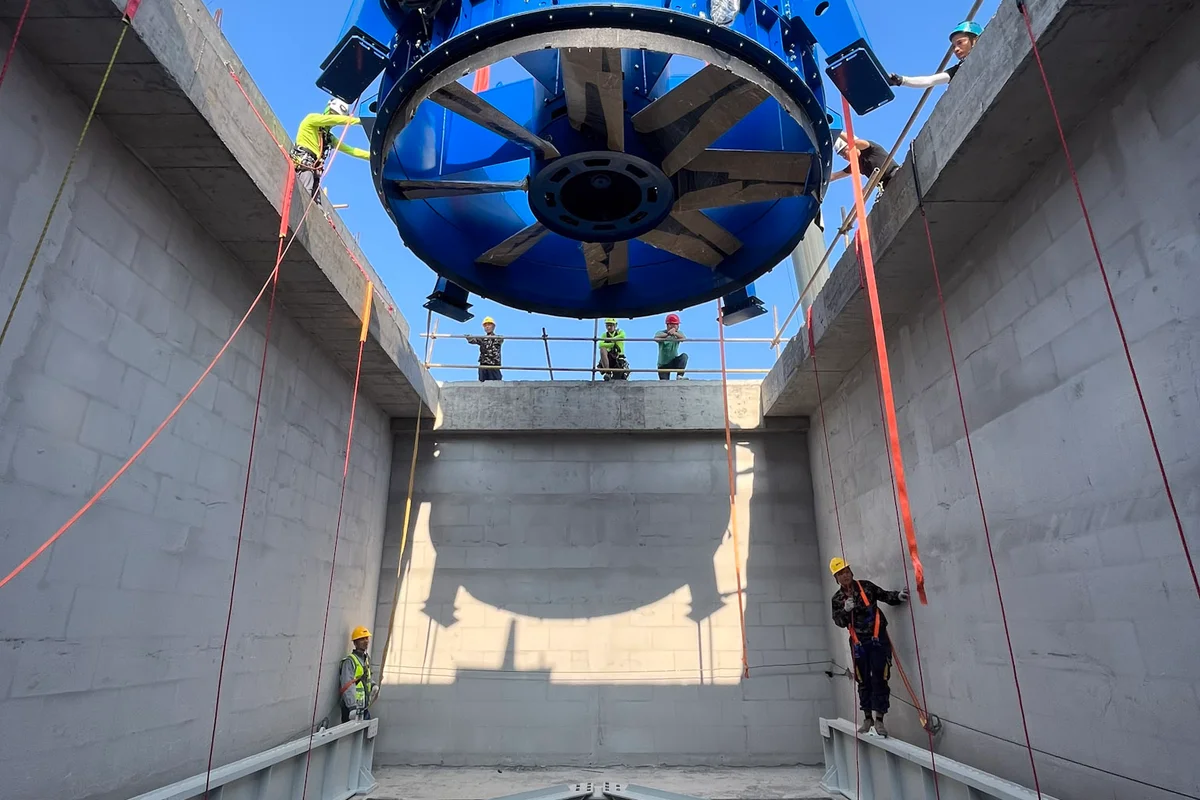

تقوم رافعة ثقيلة بإنزال وحدة مروحة محورية (Axial fan) زرقاء من طراز EVG داخل قناة الرجوع (Return duct) الخرسانية العمودية لنفق رياح (Wind tunnel) من طراز TT43 Smart في منشأة China Flight Town. تهبط مجموعة المروحة، التي تتميز بشفرات من ألياف الكربون (Carbon-fiber blades)، نحو هيكل ريش توجيه (Guide vanes) ثابت متمركز في قاعدة العمود. يقوم فنيو التركيب (Installation) بتوجيه الحمولة باستخدام تقنيات الوصول بالحبال لضمان المحاذاة الدقيقة داخل الهيكل الخرساني. تضع خطوة التثبيت هذه مكونات توليد تدفق الهواء (Airflow) الأساسية داخل هيكل حلقة الرجوع.

يوجه عمال البناء تركيب وحدة مروحة محورية عالية القدرة لنفق الرياح TunnelTech TT43 Smart في مشروع China Flight Town. يهبط غلاف المروحة الفولاذي الأزرق، المعلق بأحزمة رافعة للخدمة الشاقة، داخل العمود الخرساني الرأسي لقناة الرجوع. يظهر أسفل الغلاف الدوّار (Impeller) الذي يتميز بشفرات من ألياف الكربون، والمصمم للتشغيل الفعال داخل حلقة تدفق الهواء المعاد تدويره.
