TT43 SMART

Výkon připravený na šampionáty

Vlajkový model řady SMART, navržený pro profesionální výcviková centra a soutěžní místa. Nabízí konfigurace s jedním i dvojitým okruhem.

Průměr komory

4.3 m (14')

Max. rychlost

280 km/h

Výkon

1,260 kW

Hladina hluku

60 dBA

Klíčové vlastnosti

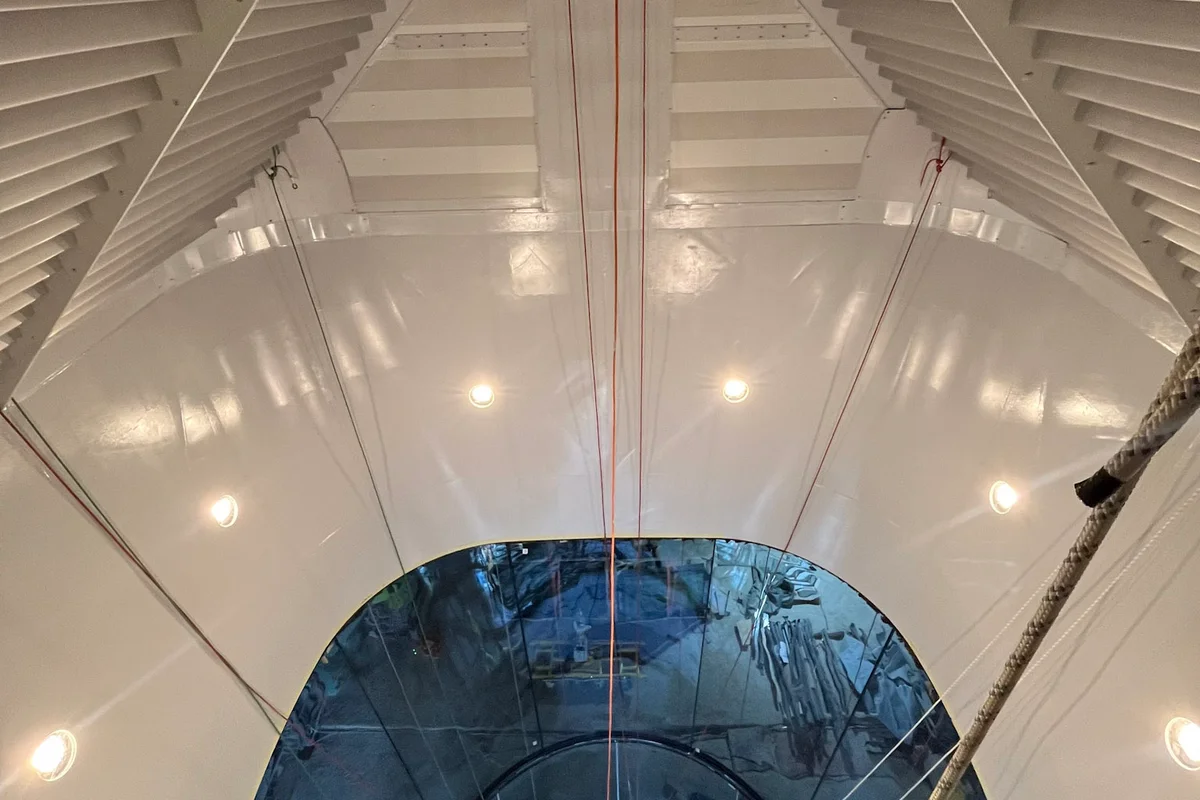

4,3m letová komora v souladu s FAI

Až 280 km/h s výkonem Beast

Možnosti jednoho a dvojitého okruhu

Integrované aktivní chlazení přes aerodynamické vodicí lopatky

Letová plocha 14,51 m²

Profesionální soutěžní funkce

Technické specifikace

Obecné

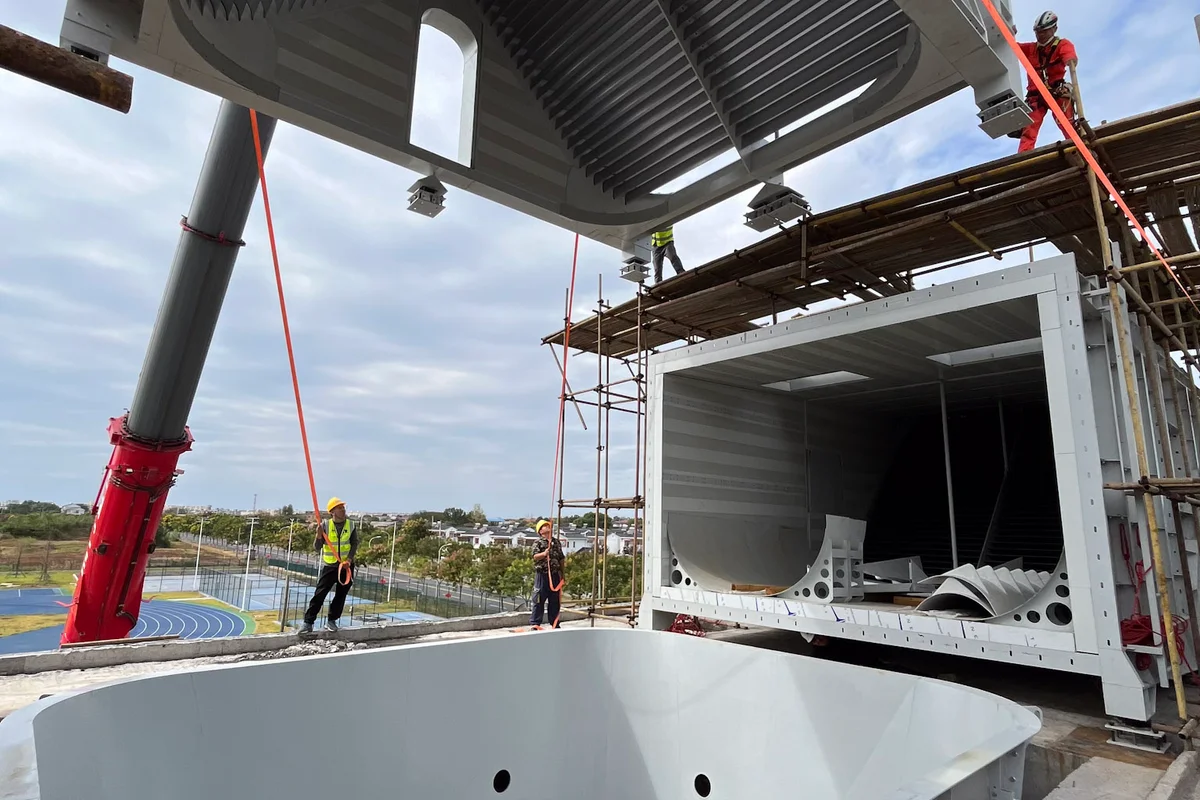

Průměr komory4.3 m (14')

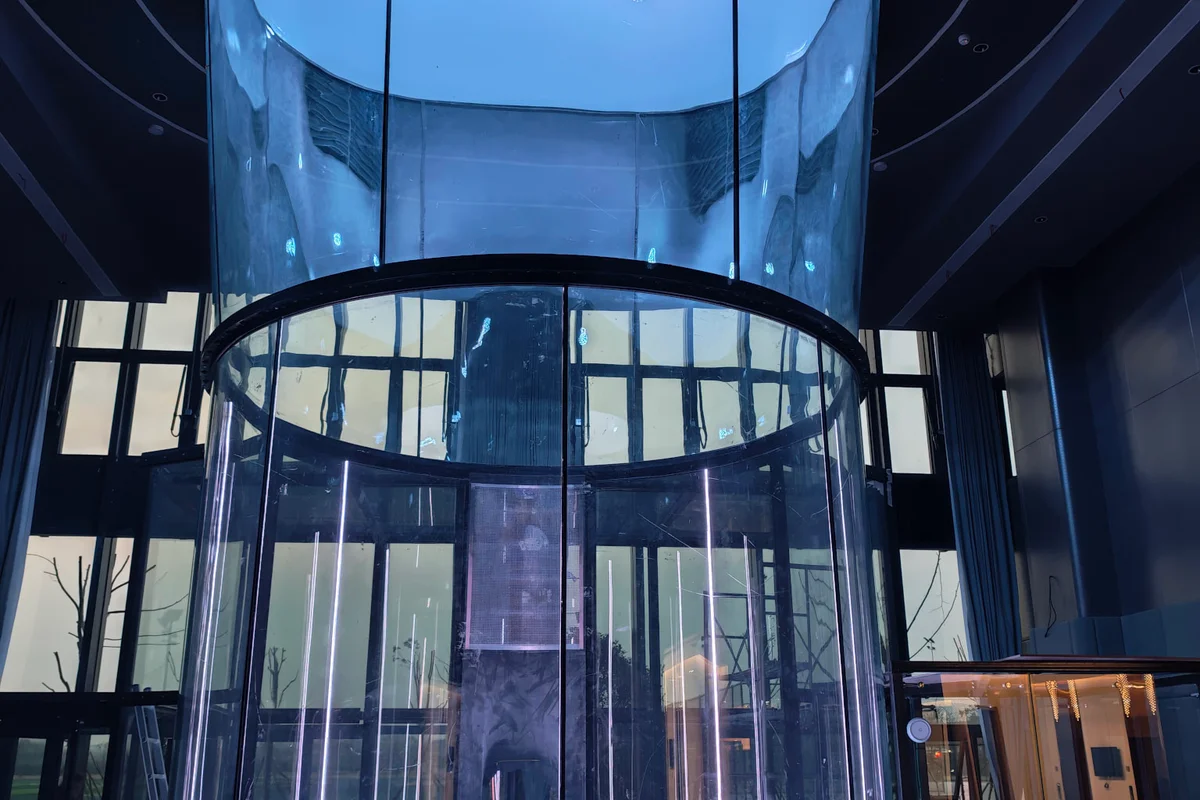

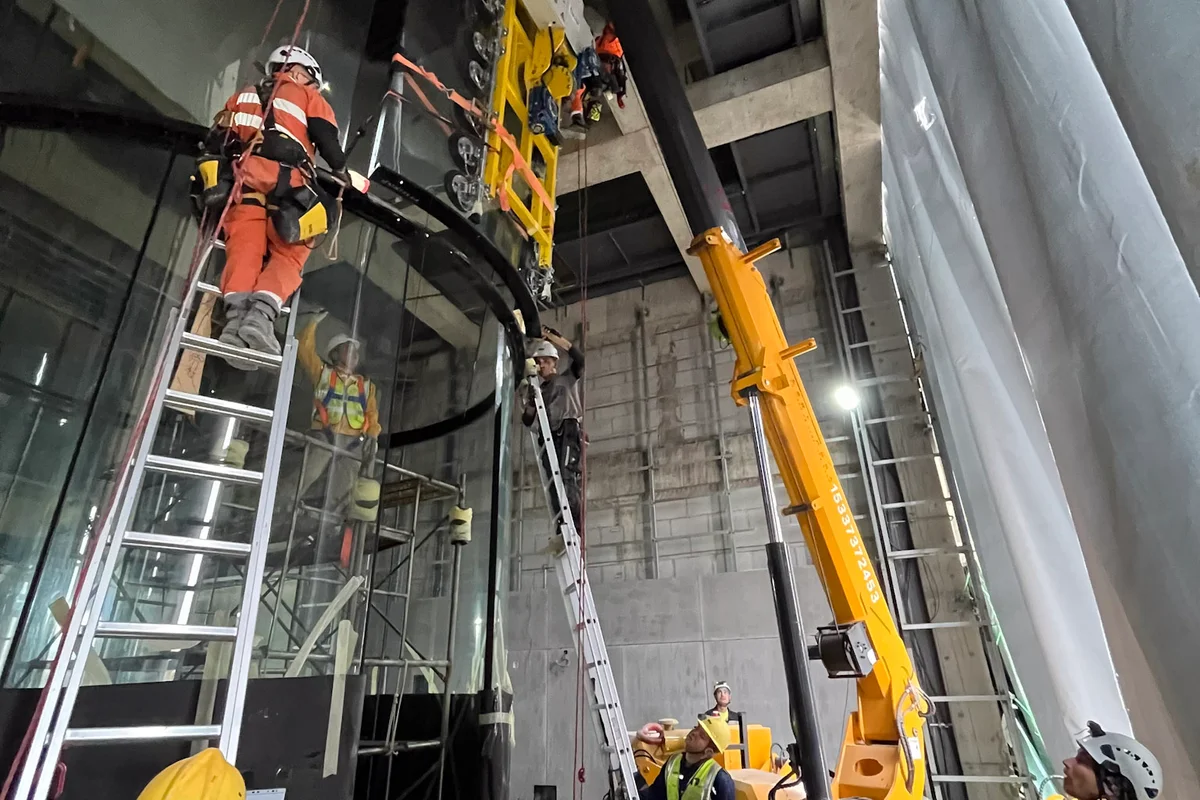

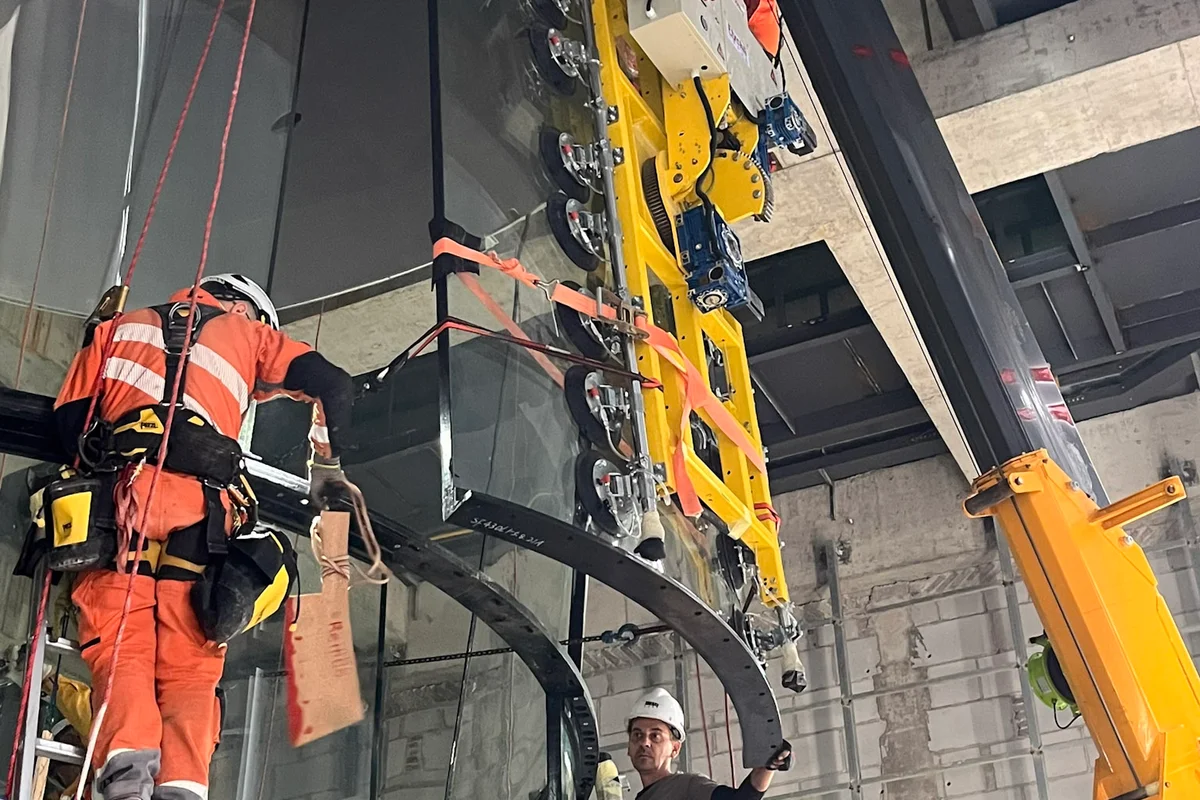

Výška skla (výchozí)4.2 m (13'8")

Výška skla (maximální)10 m (32'8")

Plocha komory14.51 sq.m.

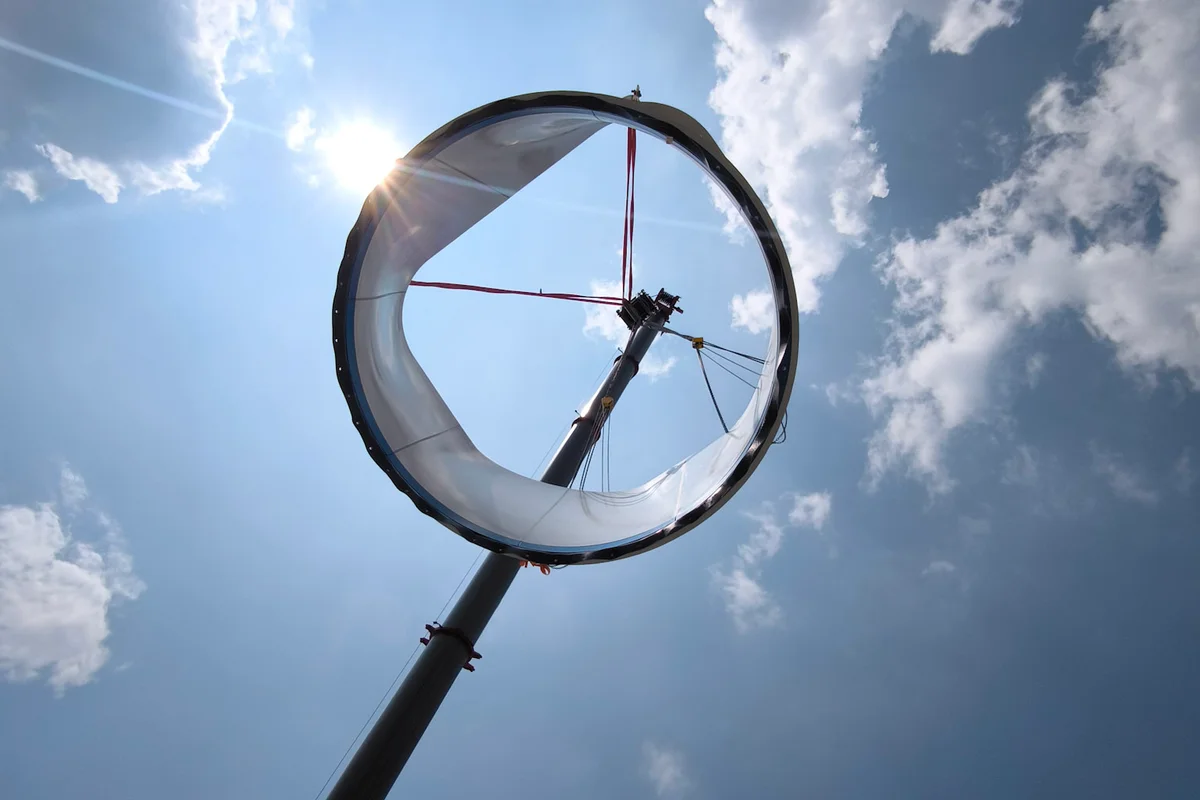

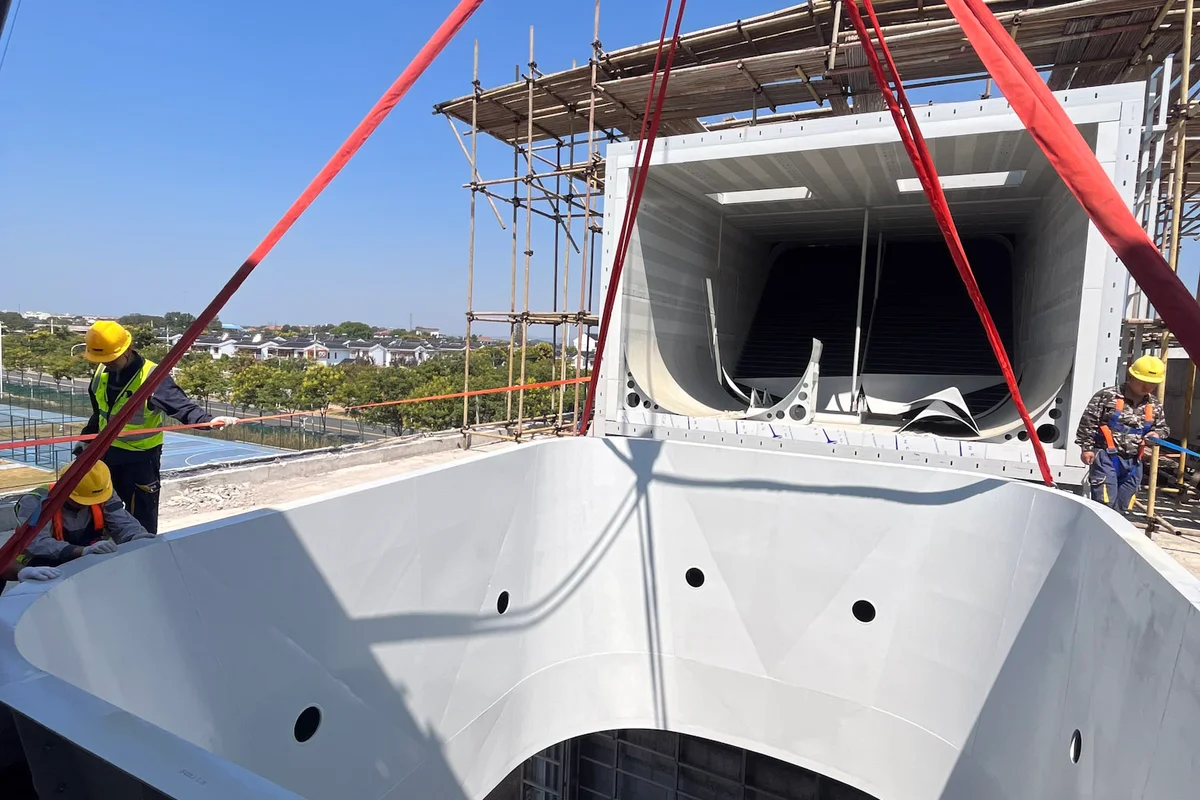

Míra difuze1.9

Ideální aplikace

Mistrovství světa

Navrhujte zařízení v souladu s FAI schopná hostit profesionální soutěže a ligy v indoor skydivingu.

Profesionální trénink

Poskytujte přesné proudění vzduchu a podmínky bez turbulencí pro progresi elitních parašutistů a technický coaching.

Vojenský výcvik

Umožněte bezpečnou, nákladově efektivní a realistickou simulaci volného pádu pro výsadkáře a obranný personál.

Sportovní komplexy

Nejmodernější kotevní atrakce navržená pro pozvednutí moderních sportovních komplexů a rekreačních zařízení.

Jste připraveni zahájit svůj projekt?

Spolupracujte s naším inženýrským týmem ve Stuttgartu a nakonfigurujte ideální řešení vysoce výkonného větrného tunelu pro vaše specifické cíle.

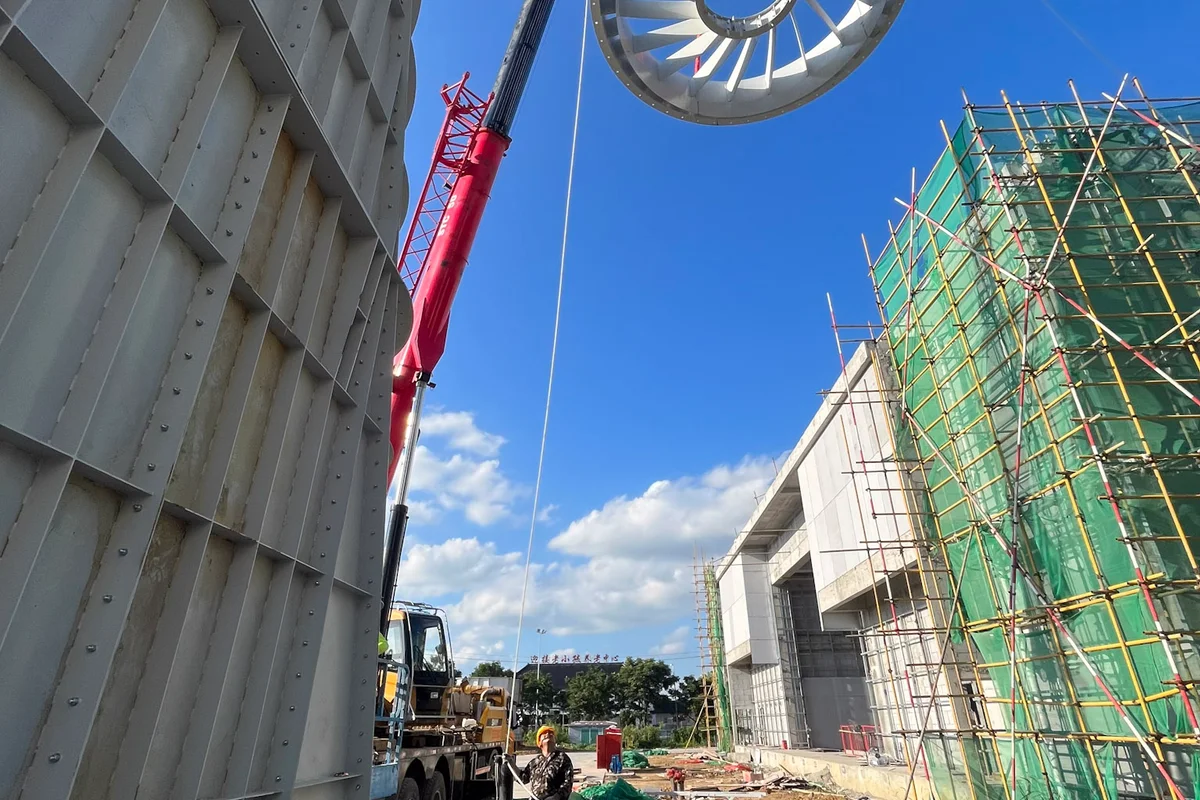

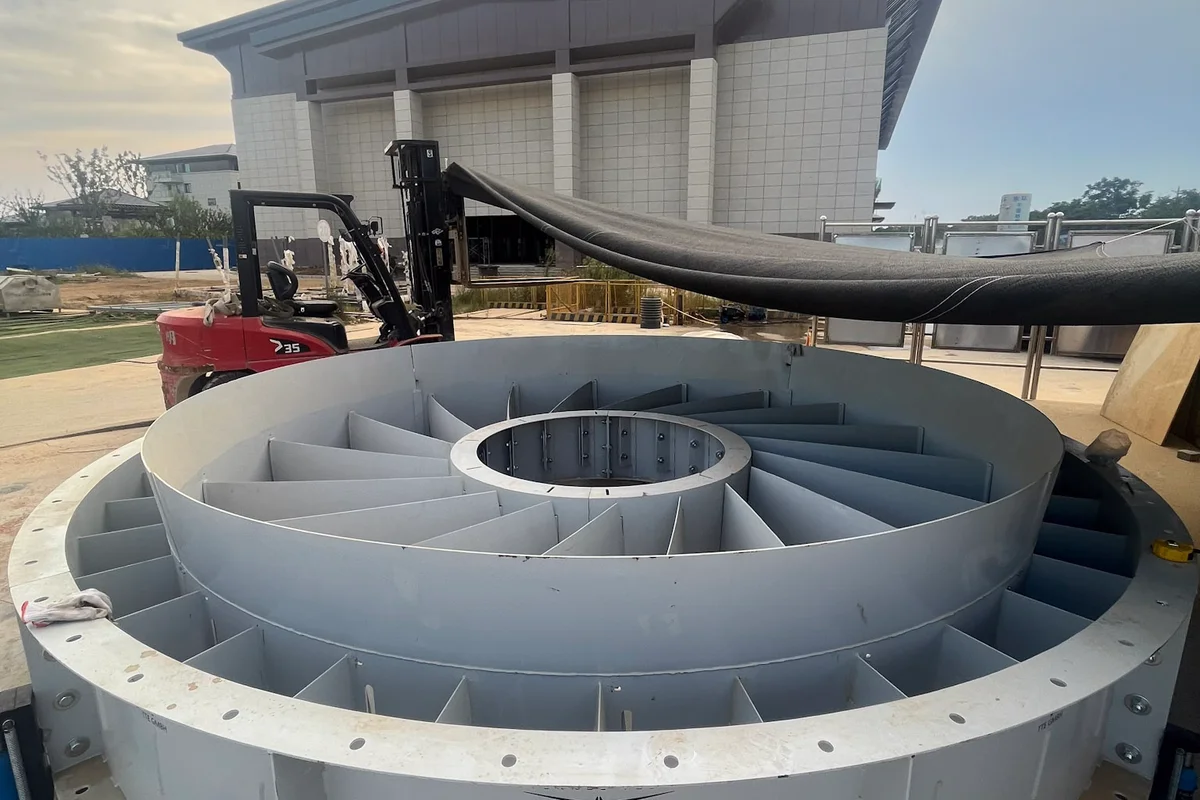

Těžkotonážní jeřáb zvedá kruhový prstenec statorových lopatek na místo během instalace větrného tunelu TT43 Smart v projektu Flight Town v Číně. Tato komponenta je součástí sestavy axiálního ventilátoru a obsahuje pevné lopatky navržené k usměrnění proudění vzduchu uvnitř okruhu. Vlevo stojí velká prefabrikovaná ocelová část potrubí připravená k integraci do konstrukce větrného tunelu.

Jeřáb zvedá sestavu statorových lopatek pro instalaci TT43 Smart v Číně

Těžkotonážní jeřáb zvedá kruhový prstenec statorových lopatek na místo během instalace větrného tunelu TT43 Smart v projektu Flight Town v Číně. Tato komponenta je součástí sestavy axiálního ventilátoru a obsahuje pevné lopatky navržené k usměrnění proudění vzduchu uvnitř okruhu. Vlevo stojí velká prefabrikovaná ocelová část potrubí připravená k integraci do konstrukce větrného tunelu.

2 / 27

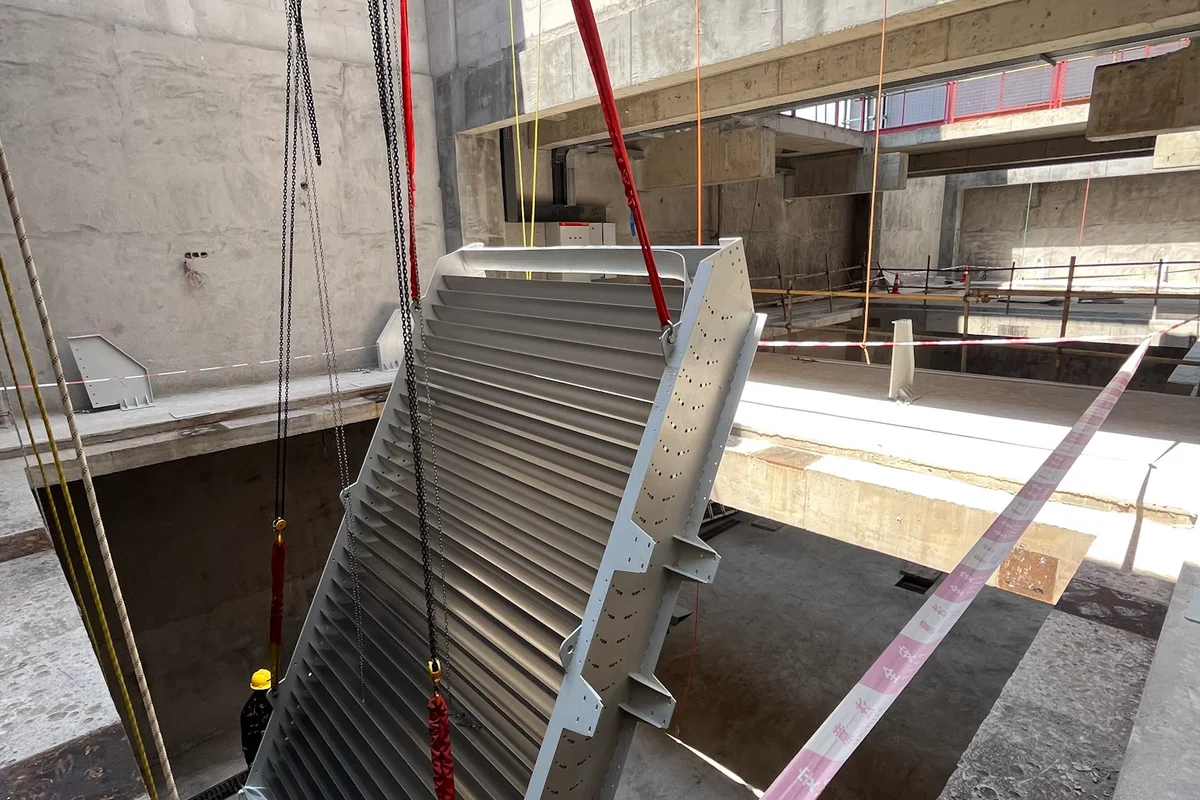

Instalace sestavy vodicích lopatek s integrovaným aktivním chlazením v projektu China Flight Town. Tato komponenta patří k větrnému tunelu TT43 Smart a kombinuje přesměrování proudění vzduchu s funkcemi tepelného managementu. Hliníkové lopatky obsahují vnitřní chladicí kanály pro odvod tepla generovaného během provozu. Sestava je zavěšena na jeřábovém lanoví uvnitř betonové konstrukce zařízení, připravena k umístění do rohu vratného kanálu.

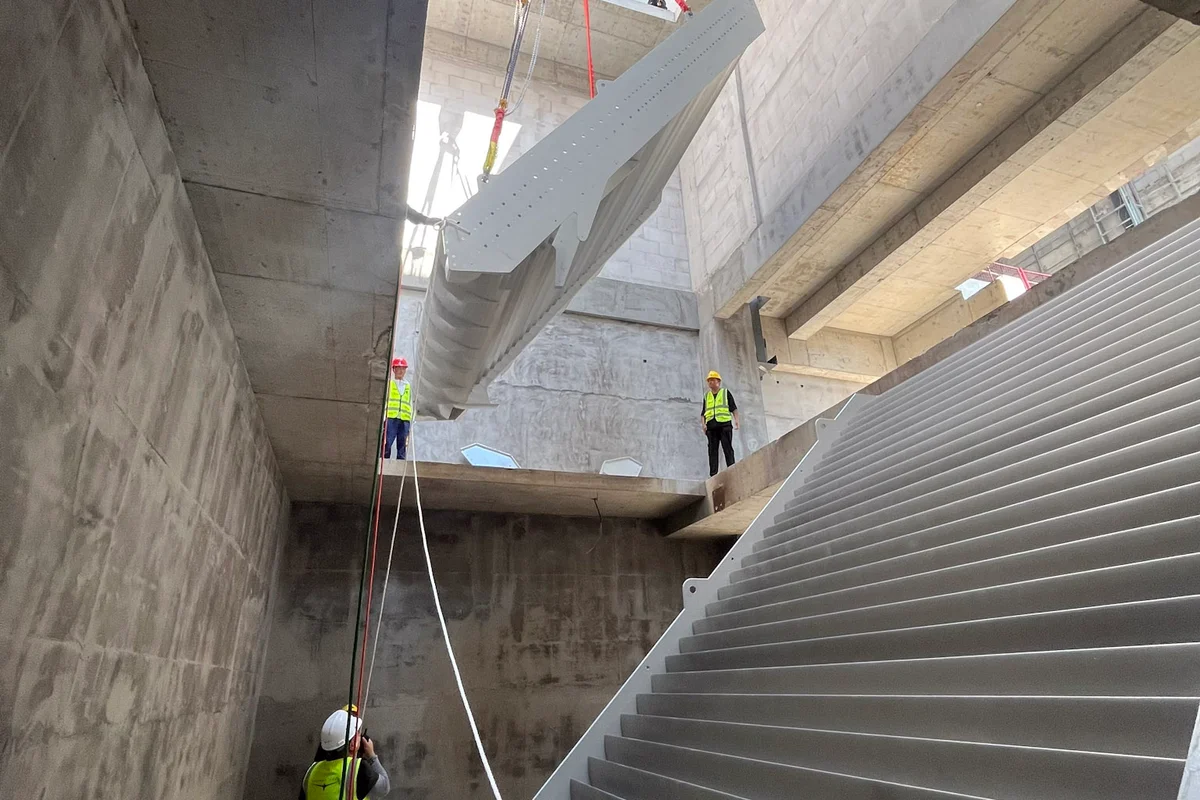

Technici řídí instalaci vodicích lopatek s integrovaným chlazením do betonové konstrukce kanálu větrného tunelu TT43 Smart v China Flight Town. Jeřáb spouští hliníkový segment lopatky horním otvorem do vratného kanálu. Tyto vodicí lopatky obsahují vnitřní chladicí kanály, aby fungovaly jako výměníky tepla, řídily teplotu vzduchu a zároveň přesměrovaly proudění vzduchu o 90 stupňů s minimální turbulencí a tlakovou ztrátou.

Technik lanového přístupu navádí instalaci sestavy statorových lopatek axiálního ventilátoru do betonového pouzdra. Tato operace zvedání těžkých břemen je součástí výstavby větrného tunelu TunnelTech TT43 Smart v projektu China Flight Town. Ocelová část obsahuje stacionární statorové lopatky potřebné k usměrnění proudění vzduchu ve vertikálním vratném kanálu. Komponenta je zavěšena na červených zvedacích popruzích při spouštění do betonové konstrukce zařízení.

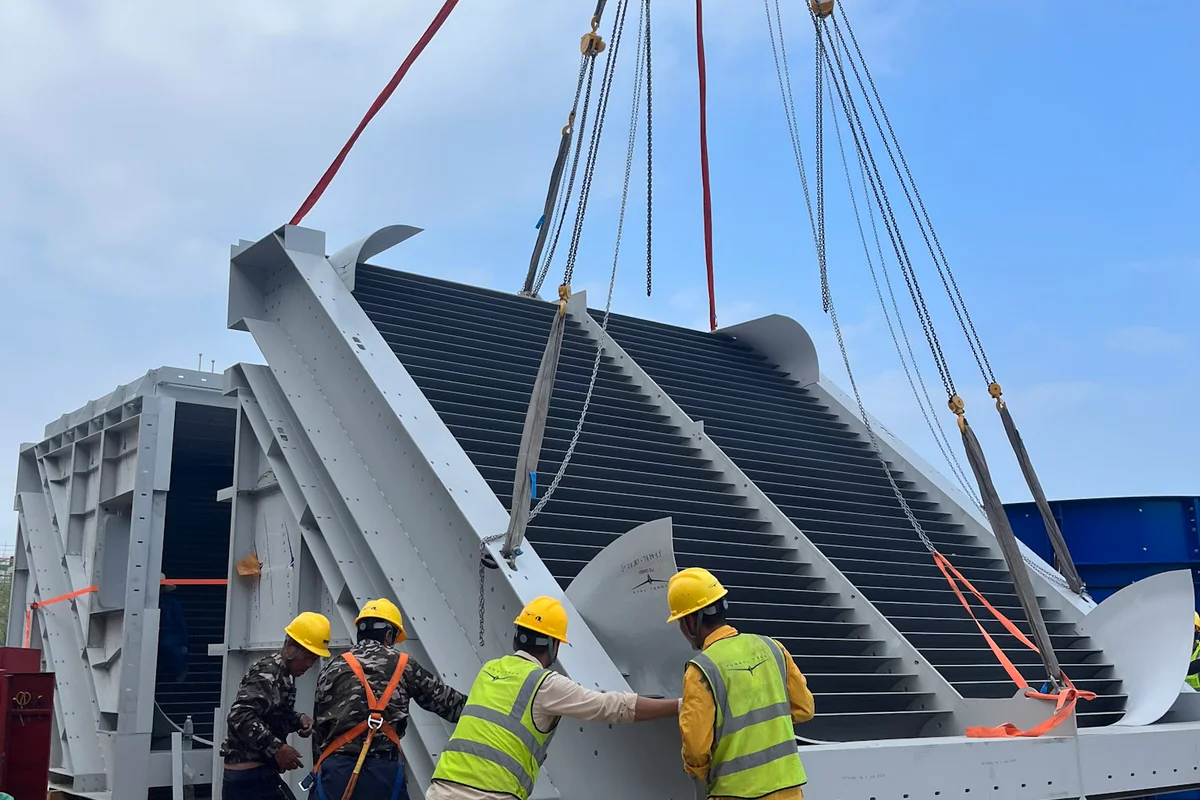

Jeřáb zvedá sekci vodicích lopatek během instalace větrného tunelu TT43 Smart na projektu China Flight Town. Stavební personál navádí jednotku s ocelovým rámem, která obsahuje integrované kanály chladiva pro systém aktivního chlazení zařízení. Tyto lopatky fungují jako výměníky tepla pro regulaci teploty proudu vzduchu a zároveň přesměrovávají vzduch rohem recirkulačního potrubního okruhu.

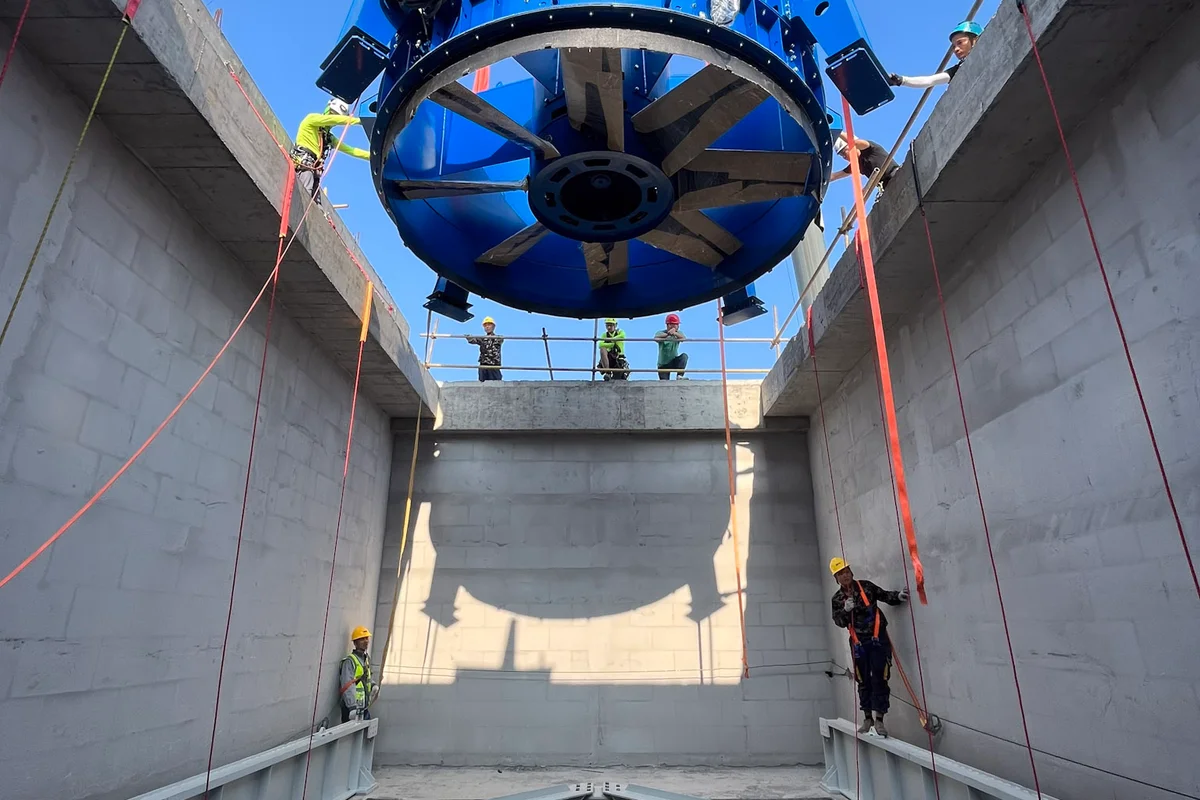

Těžkotonážní jeřáb spouští modrou jednotku axiálního ventilátoru (Axial fan) EVG do vertikálního betonového vratného kanálu (Return duct) větrného tunelu (Wind tunnel) TT43 Smart v zařízení China Flight Town. Sestava ventilátoru s lopatkami z uhlíkových vláken (Carbon-fiber blades) klesá směrem k pevné konstrukci vodicích lopatek (Guide vanes) umístěné na dně šachty. Instalační technici navádějí břemeno pomocí lanových přístupových technik, aby zajistili přesné vyrovnání uvnitř betonového pouzdra. Tento instalační krok umisťuje primární komponenty pro generování průtoku vzduchu (Airflow) do struktury vratné smyčky.

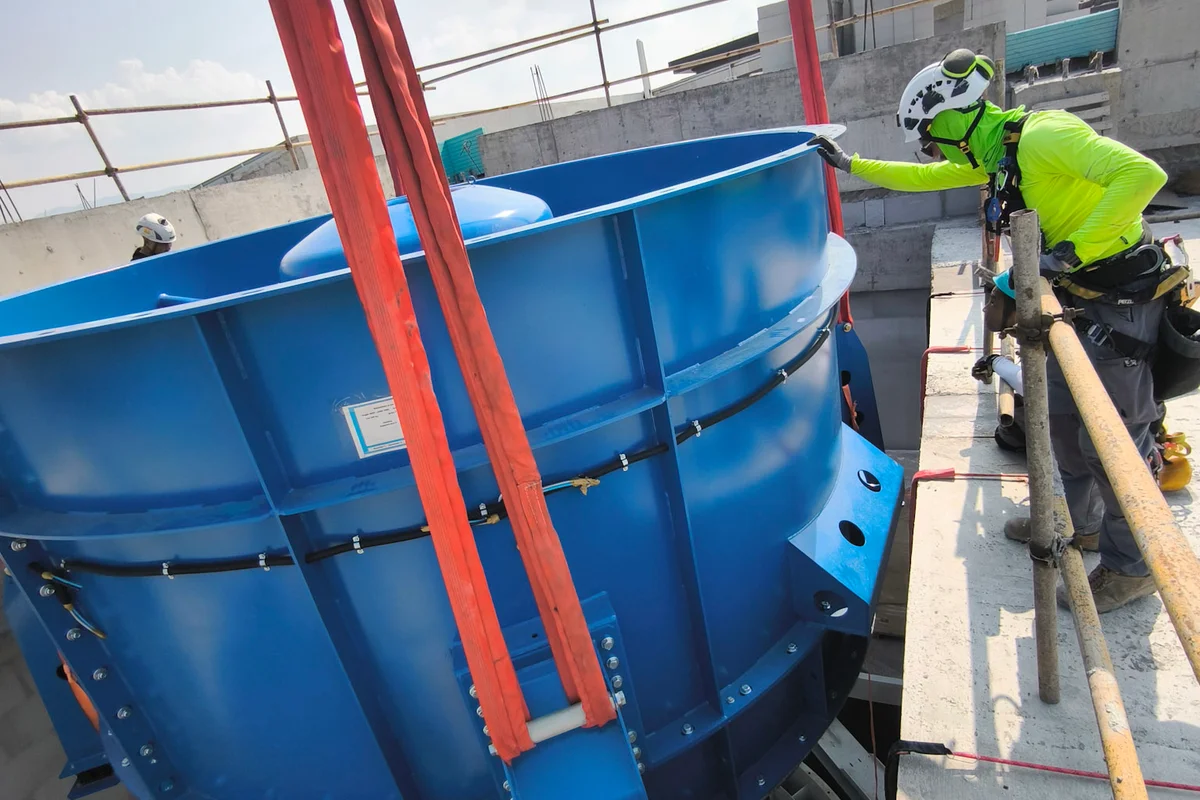

Stavební dělníci řídí instalaci vysoce výkonné jednotky axiálního ventilátoru pro větrný tunel TunnelTech TT43 Smart v projektu China Flight Town. Modrá ocelová skříň ventilátoru, zavěšená na popruzích těžkého jeřábu, klesá do vertikální betonové šachty vratného kanálu. Pod skříní je viditelné oběžné kolo ventilátoru s lopatkami z uhlíkových vláken, navržené pro efektivní provoz v recirkulačním okruhu proudění vzduchu.
