SMART-serien
FAI-kompatibel

TT43 SMART

Klar til mesterskabs-ydeevne

Flagskibsmodellen i SMART-serien, designet til professionelle træningscentre og konkurrencesteder. Har både enkelt og dobbelt kredsløbskonfigurationer.

Kammerdiameter
4.3 m (14')
Maks. hastighed
280 km/h
Effekt
1,260 kW
Støjniveau
60 dBA
TT43 SMART

Nøglefunktioner

4,3 m FAI-kompatibelt flyvekammer
Op til 280 km/h med Beast-effekt
Enkelt og dobbelt kredsløbsmuligheder
Integreret aktiv køling via aerodynamiske ledeskovle
14,51 m² flyveareal
Professionelle konkurrencefunktioner

Tekniske specifikationer

Generelt
Kammerdiameter4.3 m (14')
Glashøjde (Standard)4.2 m (13'8")
Glashøjde (Maksimum)10 m (32'8")
Kammerareal14.51 sq.m.
Diffusionsrate1.9

Ideelle applikationer

Verdensmesterskaber

Konstruer FAI-kompatible faciliteter, der er i stand til at være vært for professionelle indoor skydiving-konkurrencer og ligaer.

Professionel træning

Tilbyd præcis luftstrøm og turbulensfrie forhold for elite-faldskærmsudspringeres progression og teknisk coaching.

Militærtræning

Faciliter sikker, omkostningseffektiv og realistisk simulering af frit fald for faldskærmstropper og forsvarsspersonale.

Sportskomplekser

En topmoderne ankerattraktion designet til at løfte moderne sportskomplekser og fritidsfaciliteter.

Klar til at starte dit projekt?

Samarbejd med vores ingeniørteam i Stuttgart for at konfigurere den ideelle højtydende vindtunnelløsning til dine specifikke mål.

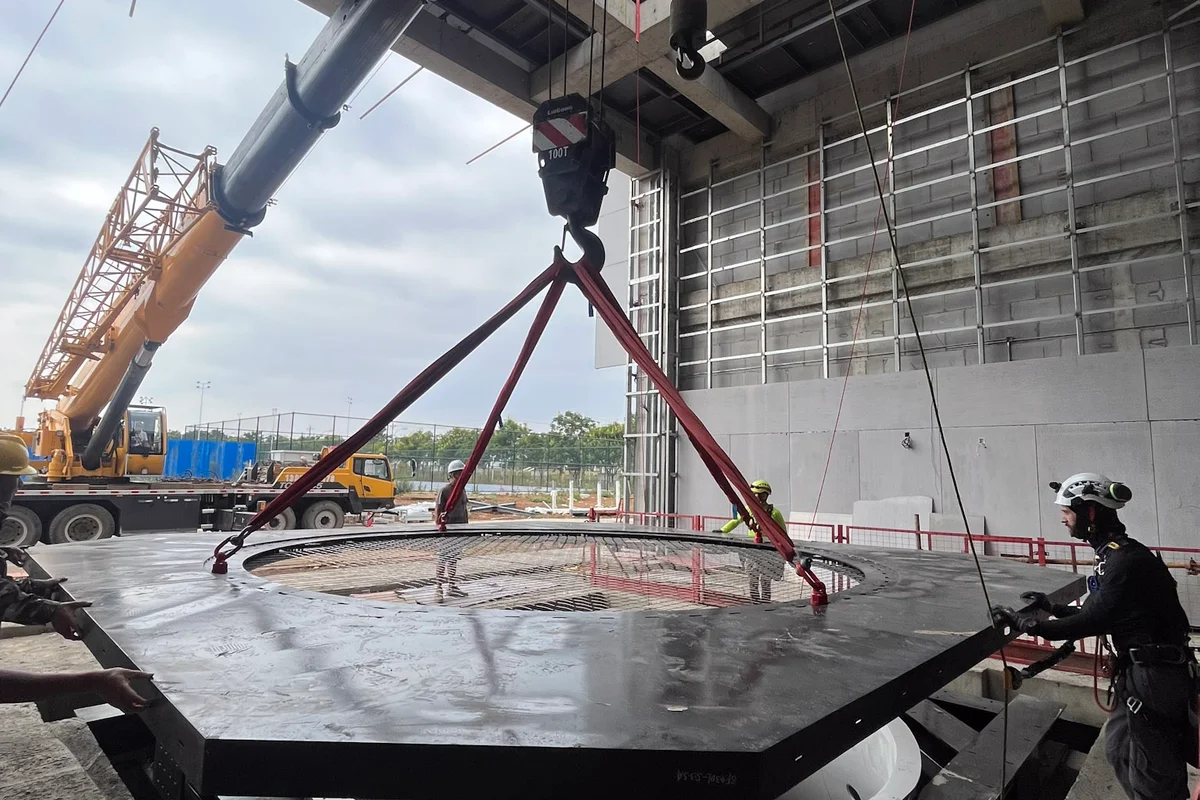

En tunglastkran løfter en cirkulær statorskovlring på plads under installationen af en TT43 Smart vindtunnel ved Flight Town-projektet i Kina. Denne komponent er en del af aksialventilatorsamlingen og har stationære skovle designet til at rette luftstrømmen i kredsløbet. Til venstre står en stor præfabrikeret stålkanalsektion klar til integration i vindtunnelstrukturen.En tunglastkran løfter en cirkulær statorskovlring på plads under installationen af en TT43 Smart vindtunnel ved Flight Town-projektet i Kina. Denne komponent er en del af aksialventilatorsamlingen og har stationære skovle designet til at rette luftstrømmen i kredsløbet. Til venstre står en stor præfabrikeret stålkanalsektion klar til integration i vindtunnelstrukturen.

Kran løfter statorskovlsamling til TT43 Smart-installation i Kina

En tunglastkran løfter en cirkulær statorskovlring på plads under installationen af en TT43 Smart vindtunnel ved Flight Town-projektet i Kina. Denne komponent er en del af aksialventilatorsamlingen og har stationære skovle designet til at rette luftstrømmen i kredsløbet. Til venstre står en stor præfabrikeret stålkanalsektion klar til integration i vindtunnelstrukturen.

2 / 27

En stor cirkulær statorbladssamling står på jorden under installationen af en TT43 Smart vindtunnel i China Flight Town. Komponenten har faste radiale ledeskovle arrangeret mellem et indre nav og en ydre kappe, designet til at styre luftflowet i aksialventilatorsektionen. TTE GMBH-logoet er synligt på ydersiden af stålhuset. Byggeudstyr, herunder en gaffeltruck og elværktøj, omgiver enheden med anlægsbygningen i baggrunden.
En tunglastkran løfter en cirkulær statorskovlring på plads under installationen af en TT43 Smart vindtunnel ved Flight Town-projektet i Kina. Denne komponent er en del af aksialventilatorsamlingen og har stationære skovle designet til at rette luftstrømmen i kredsløbet. Til venstre står en stor præfabrikeret stålkanalsektion klar til integration i vindtunnelstrukturen.
Installation af en ledeskovlsamling med integreret aktiv køling på China Flight Town-projektet. Denne komponent tilhører en TT43 Smart vindtunnel og kombinerer omdirigering af luftflow med termiske styringsegenskaber. Aluminiumsskovlene indeholder interne kølekanaler til at bortlede varme genereret under drift. Samlingen er ophængt i kranrigging inde i betonkonstruktionen, klar til placering i returkanalens hjørne.
Teknikere guider installationen af ledeskovle med integreret køling i betonkanalstrukturen på TT43 Smart vindtunnelen i China Flight Town. En kran sænker aluminiumsvingesegmentet gennem en øvre åbning ned i returkanalen. Disse ledeskovle inkorporerer interne kølekanaler for at fungere som varmevekslere, der styrer lufttemperaturen, mens luftflowet omdirigeres 90 grader med minimal turbulens og tryktab.
En rope access-tekniker guider installationen af statorskovlsamlingen til aksialventilatoren i betonhuset. Dette tunge løft er en del af konstruktionen af en TunnelTech TT43 Smart vindtunnel ved China Flight Town-projektet. Stålsektionen indeholder de stationære statorskovle, der kræves for at rette luftflowet i den vertikale returkanal. Komponenten er ophængt i røde løftestropper, mens den sænkes ned i anlæggets betonstruktur.
En kran løfter en sektion af ledeskovle under installationen af en TT43 Smart vindtunnel ved China Flight Town-projektet. Byggepersonale guider den stålrammede enhed, som indeholder integrerede kølekanaler til anlæggets aktive kølesystem. Disse ledeskovle fungerer som varmevekslere for at regulere lufttemperaturen, mens de omdirigerer luften gennem hjørnet af det recirkulerende kanalkredsløb.
En tung kran sænker en blå EVG aksialventilator-enhed (Axial fan) ned i den vertikale beton-returkanal (Return duct) på en TT43 Smart vindtunnel (Wind tunnel) ved China Flight Town-anlægget. Ventilatorenheden, der har kulfiberblade (Carbon-fiber blades), sænkes ned mod en stationær ledeskovl-struktur (Guide vanes) placeret i bunden af skakten. Installationsteknikere styrer lasten ved hjælp af rope access-teknikker for at sikre præcis justering i betonhuset. Dette installationstrin placerer de primære komponenter til generering af luftflow (Airflow) i returløbsstrukturen.
Bygningsarbejdere guider installationen af en højeffektiv aksialventilator-enhed til en TunnelTech TT43 Smart vindtunnel ved China Flight Town-projektet. Det blå ventilatorhus i stål, ophængt i kraftige kranstropper, sænkes ned i returkanalens vertikale betonskakt. Synlig under huset er ventilatorens impeller med kulfiberblade, designet til effektiv drift i det recirkulerende luftflow-kredsløb.
