TT43 SMART

Meisterschaftsbereite Leistung

Das Flaggschiff-Modell der SMART-Serie, konzipiert für professionelle Trainingszentren und Wettkampfstätten. Verfügt sowohl über Einzel- als auch Doppelkreislauf-Konfigurationen.

Durchmesser der Flugkammer

4.3 m (14')

Max. Geschwindigkeit

280 km/h

Leistung

1,260 kW

Geräuschpegel

60 dBA

Hauptmerkmale

4,3 m FAI-konforme Flugkammer

Bis zu 280 km/h mit Beast-Leistung

Einzel- und Doppelkreislauf-Optionen

Integrierte aktive Kühlung über aerodynamische Umlenkleitbleche

14,51 m² Flugfläche

Professionelle Wettkampfmerkmale

Technische Spezifikationen

Allgemein

Durchmesser der Flugkammer4.3 m (14')

Glashöhe (Standard)4.2 m (13'8")

Glashöhe (Maximum)10 m (32'8")

Flugkammerfläche14.51 sq.m.

Diffusionsrate1.9

Ideale Anwendungen

Weltmeisterschaften

Entwickeln Sie FAI-konforme Anlagen, die in der Lage sind, professionelle Indoor-Skydiving-Wettbewerbe und Ligen auszurichten.

Professionelles Training

Bieten Sie präzisen Luftstrom und turbulenzfreie Bedingungen für die Progression von Elite-Skydivern und technisches Coaching.

Militärisches Training

Ermöglichen Sie sichere, kosteneffiziente und realistische Freifallsimulationen für Fallschirmjäger und Verteidigungspersonal.

Sportkomplexe

Eine hochmoderne Ankerattraktion, entwickelt um moderne Sportkomplexe und Freizeiteinrichtungen aufzuwerten.

Bereit, Ihr Projekt zu starten?

Arbeiten Sie mit unserem Ingenieurteam in Stuttgart zusammen, um die ideale Hochleistungs-Windkanallösung für Ihre spezifischen Ziele zu konfigurieren.

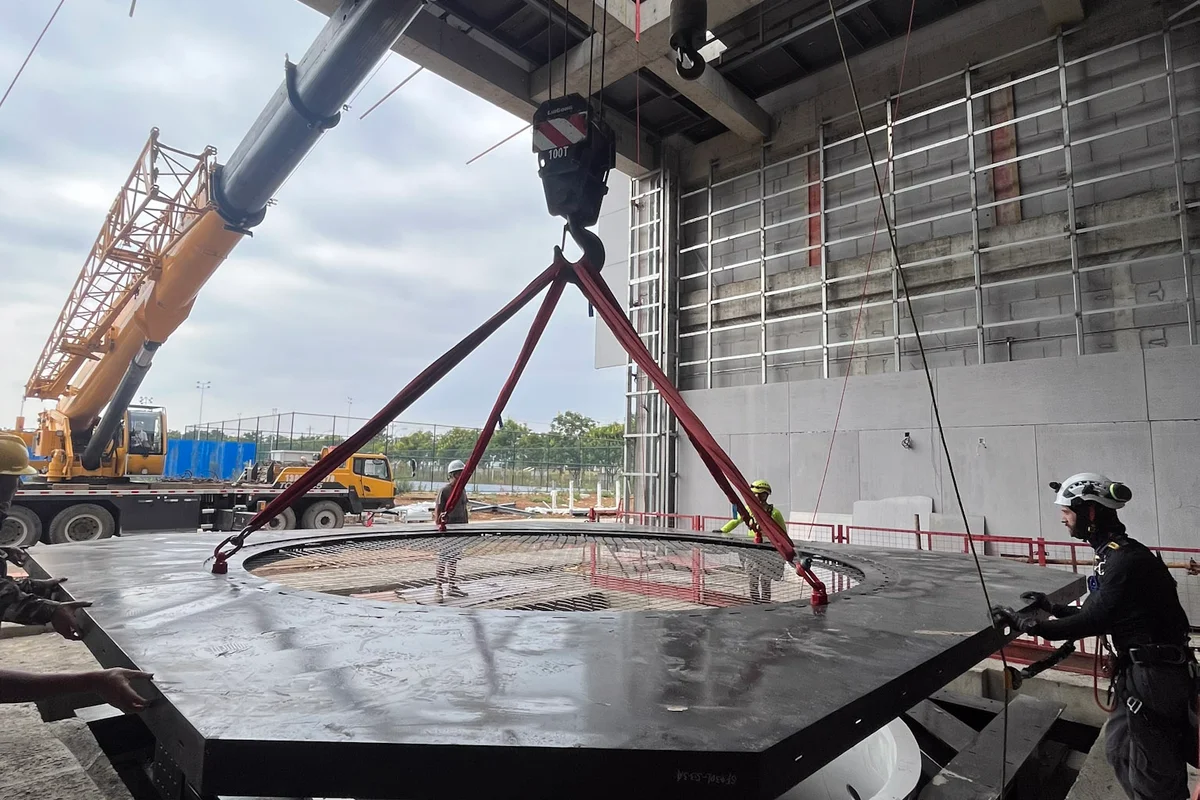

Ein Schwerlastkran hebt einen kreisförmigen Stator-Leitschaufelring während der Installation eines TT43 Smart Windkanals beim Flight Town-Projekt in China in Position. Diese Komponente ist Teil der Axialventilator-Baugruppe und verfügt über feststehende Leitschaufeln, die dazu dienen, den Luftstrom im Kreislauf gleichzurichten. Links steht ein großer vorgefertigter stählerner Luftkanalabschnitt zur Integration in die Windkanalstruktur bereit.

Kran hebt Stator-Leitschaufel-Baugruppe für TT43 Smart-Installation in China

Ein Schwerlastkran hebt einen kreisförmigen Stator-Leitschaufelring während der Installation eines TT43 Smart Windkanals beim Flight Town-Projekt in China in Position. Diese Komponente ist Teil der Axialventilator-Baugruppe und verfügt über feststehende Leitschaufeln, die dazu dienen, den Luftstrom im Kreislauf gleichzurichten. Links steht ein großer vorgefertigter stählerner Luftkanalabschnitt zur Integration in die Windkanalstruktur bereit.

2 / 27

Installation einer Baugruppe aus Umlenkleitblechen mit integrierter aktiver Kühlung beim Projekt China Flight Town. Diese Komponente gehört zu einem TT43 Smart Windkanal und kombiniert Luftstromumlenkung mit Wärmemanagementfunktionen. Die Aluminiumschaufeln enthalten interne Kühlkanäle, um die während des Betriebs erzeugte Wärme abzuführen. Die Baugruppe hängt am Krangeschirr innerhalb der Betonstruktur der Anlage, bereit für die Platzierung in der Ecke des Rückführkanals.

Techniker leiten die Installation von Umlenkleitblechen mit integrierter Kühlung in die Betonkanalstruktur des TT43 Smart Windkanals in China Flight Town. Ein Kran senkt das Aluminium-Leitblechsegment durch eine obere Öffnung in den Rückführkanal ab. Diese Umlenkleitbleche verfügen über interne Kühlkanäle und fungieren als Wärmetauscher, um die Lufttemperatur zu regeln, während sie den Luftstrom mit minimaler Turbulenz und Druckverlust um 90 Grad umlenken.

Ein Industriekletterer leitet die Installation der Statorschaufel-Baugruppe des Axialventilators in das Betongehäuse. Dieser Schwerlasteinsatz ist Teil des Baus eines TunnelTech TT43 Smart Windkanals beim Projekt China Flight Town. Der Stahlabschnitt enthält die stationären Statorschaufeln, die erforderlich sind, um den Luftstrom im vertikalen Rückführkanal gleichzurichten. Die Komponente hängt an roten Hebegurten, während sie in die Betonstruktur der Anlage herabgelassen wird.

Ein Kran hebt ein Segment der Umlenkleitbleche während der Montage eines TT43 Smart Windkanals beim Projekt China Flight Town. Das Baupersonal führt die stahlgerahmte Einheit, die integrierte Kühlkanäle für das aktive Kühlsystem der Anlage enthält. Diese Leitbleche fungieren als Wärmetauscher zur Regulierung der Luftstromtemperatur, während sie die Luft durch die Ecke des Umlauf-Windkanals leiten.

Ein Schwerlastkran senkt eine blaue EVG-Axialventilator-Einheit (Axial fan) in den vertikalen Beton-Rückführkanal (Return duct) eines TT43 Smart Windkanals (Wind tunnel) in der Anlage China Flight Town ab. Die Ventilatorbaugruppe, ausgestattet mit CFK-Schaufeln (Carbon-fiber blades), bewegt sich abwärts zu einer stationären Leitschaufel-Struktur (Guide vanes) am Boden des Schachts. Installationstechniker führen die Last mittels Seilzugangstechnik, um eine präzise Ausrichtung im Betongehäuse sicherzustellen. Dieser Installationsschritt platziert die primären Komponenten zur Erzeugung des Luftvolumenstroms (Airflow) innerhalb der Rücklaufstruktur.

Bauarbeiter leiten die Installation einer Hochleistungs-Axialventilatoreinheit für einen TunnelTech TT43 Smart Windkanal beim Projekt China Flight Town. Das blaue Ventilatorgehäuse aus Stahl, aufgehängt an Schwerlast-Krangurten, wird in den vertikalen Betonschacht des Rückführkanals abgelassen. Unterhalb des Gehäuses ist das Laufrad mit CFK-Schaufeln sichtbar, das für einen effizienten Betrieb im geschlossenen Luftkreislauf ausgelegt ist.
