TT43 SMART

Meistrivõistluste valmidusega jõudlus

SMART seeria lipulaev, loodud professionaalsetele treeningkeskustele ja võistluspaikadele. Sisaldab nii ühe kui ka kahekordse ringlusega konfiguratsioone.

Kambri läbimõõt

4.3 m (14')

Maksimaalne kiirus

280 km/h

Võimsus

1,260 kW

Müratase

60 dBA

Põhiomadused

4,3 m FAI nõuetele vastav lennukamber

Kuni 280 km/h Beast võimsusega

Ühe ja kahekordse ringluse valikud

Integreeritud aktiivne jahutus läbi aerodünaamiliste suunelabade

14,51 m² lennuala

Professionaalsed võistlusfunktsioonid

Tehnilised andmed

Üldine

Kambri läbimõõt4.3 m (14')

Klaasi kõrgus (Vaikimisi)4.2 m (13'8")

Klaasi kõrgus (Maksimaalne)10 m (32'8")

Kambri pindala14.51 sq.m.

Difusioonimäär1.9

Ideaalsed rakendused

Maailmameistrivõistlused

Projekteerige FAI nõuetele vastavaid rajatisi, mis on võimelised võõrustama professionaalseid indoor skydiving võistlusi ja liigasid.

Professionaalne treening

Pakkuge täpset õhuvoolu ja turbulentsivabu tingimusi eliitlangevarjurite arenguks ja tehniliseks juhendamiseks.

Sõjaline väljaõpe

Võimaldage ohutut, kulutõhusat ja realistlikku vabalangemise simulatsiooni langevarjuritele ja kaitseväelastele.

Spordikompleksid

Tipptasemel ankur-atraktsioon, mis on loodud kaasaegsete spordikomplekside ja puhkerajatiste täiustamiseks.

Kas olete valmis alustama oma projekti?

Tehke koostööd meie Stuttgardis asuva insenerimeeskonnaga, et konfigureerida ideaalne suure jõudlusega tuuletunneli lahendus teie konkreetseteks eesmärkideks.

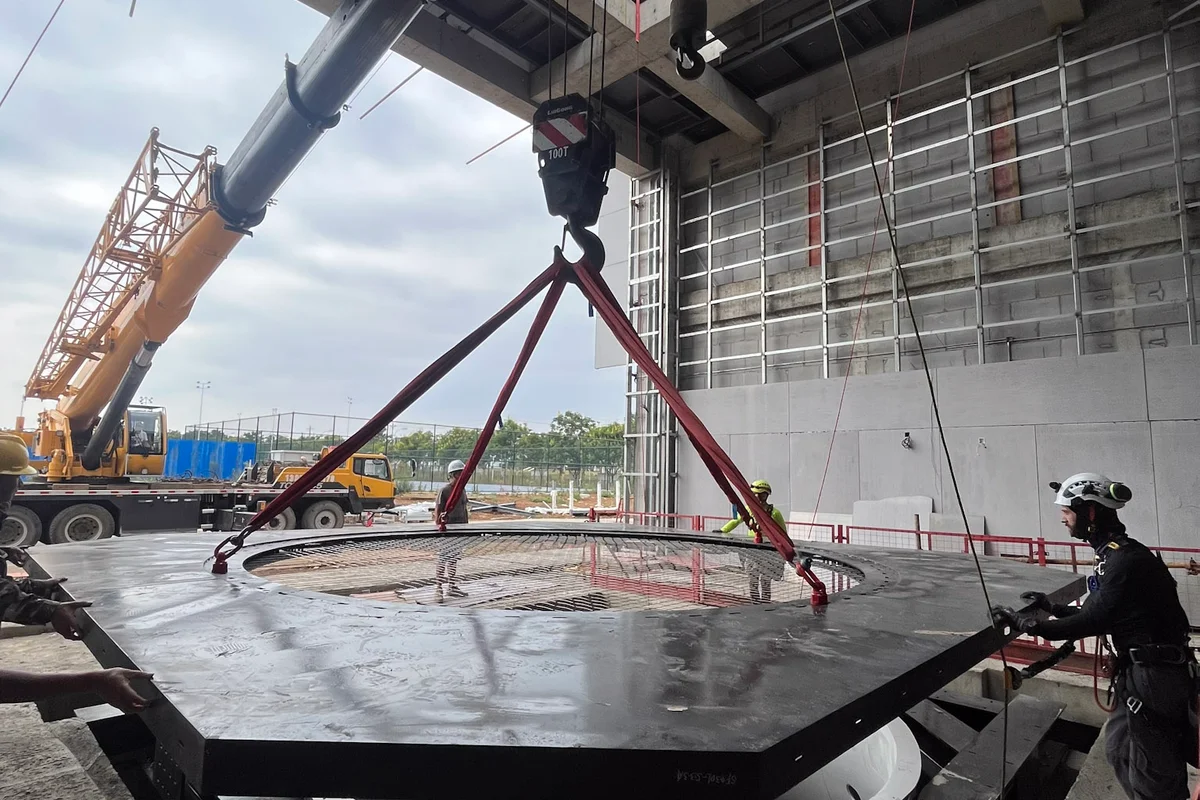

Rasketehnika kraana tõstab TT43 Smart tuuletunneli paigaldamisel Hiinas Flight Town projektis ringikujulist staatori labade rõngast paika. See komponent on osa aksiaalventilaatori koostust ja sisaldab statsionaarseid labasid, mis on loodud õhuvoolu sirgendamiseks ringluses. Vasakul seisab suur kokkupandav teraskanalisektsioon, mis on valmis tuuletunneli struktuuri integreerimiseks.

Kraana tõstab staatori labade koostu TT43 Smart paigalduseks Hiinas

Rasketehnika kraana tõstab TT43 Smart tuuletunneli paigaldamisel Hiinas Flight Town projektis ringikujulist staatori labade rõngast paika. See komponent on osa aksiaalventilaatori koostust ja sisaldab statsionaarseid labasid, mis on loodud õhuvoolu sirgendamiseks ringluses. Vasakul seisab suur kokkupandav teraskanalisektsioon, mis on valmis tuuletunneli struktuuri integreerimiseks.

2 / 27

Integreeritud aktiivjahutusega suunelabade komplekti paigaldamine China Flight Town projektis. See komponent kuulub TT43 Smart tuuletunnelile ja ühendab õhuvoolu suunamise soojusjuhtimise võimekusega. Alumiiniumlabad sisaldavad sisemisi jahutuskanaleid töö käigus tekkiva soojuse hajutamiseks. Komplekt on riputatud kraanaga betoonrajatise sisse, valmis paigutamiseks tagasivoolukanali nurka.

Tehnikud juhivad integreeritud jahutusega suunelabade paigaldamist TT43 Smart tuuletunneli betoonkanalisse China Flight Townis. Kraana langetab alumiiniumist labasegmendi ülemise ava kaudu tagasivoolukanalisse. Need suunelabad sisaldavad sisemisi jahutuskanaleid, toimides soojusvahetitena, reguleerides õhutemperatuuri, suunates samal ajal õhuvoolu 90 kraadi võrra ümber minimaalse turbulentsi ja rõhukaoga.

Köisligipääsu tehnik juhendab aksiaalventilaatori staatorilabade komplekti paigaldamist betoonkorpusesse. See raske tõsteoperatsioon on osa TunnelTech TT43 Smart tuuletunneli ehitusest China Flight Town projektis. Terassektsioon sisaldab statsionaarseid staatorilabasid, mis on vajalikud õhuvoolu sirgendamiseks vertikaalses tagasivoolukanalis. Komponent on riputatud punaste tõsterihmade otsa, kui see laskub rajatise betoonkonstruktsiooni.

Kraana tõstab suunelabade sektsiooni TT43 Smart tuuletunneli paigaldamisel China Flight Town projektis. Ehituspersonal juhib terasraamiga moodulit, mis sisaldab integreeritud jahutuskanaleid rajatise aktiivse jahutussüsteemi jaoks. Need labad toimivad soojusvahetitena õhuvoolu temperatuuri reguleerimiseks, suunates samal ajal õhku läbi suletud ringlusega kanali nurga.

Rasketehnika kraana langetab sinist EVG aksiaalventilaatori (Axial fan) seadet vertikaalsesse betoonist tagasivoolukanalisse (Return duct) TT43 Smart tuuletunnelis (Wind tunnel) China Flight Towni rajatises. Ventilaatorikoost, millel on süsinikkiust labad (Carbon-fiber blades), laskub šahti põhjas asuva statsionaarse suunelaba (Guide vanes) struktuuri suunas. Paigaldustehnikud juhivad lasti köisligipääsu tehnikate abil, et tagada täpne joondus betoonkorpuses. See paigaldusetapp asetab peamised õhuvoolu (Airflow) tekitamise komponendid tagasivooluringi struktuuri.

Ehitustöölised juhivad suure võimsusega aksiaalventilaatori paigaldamist TunnelTech TT43 Smart tuuletunnelile China Flight Towni projektis. Sinine terasest ventilaatori korpus, mis on riputatud tugevate kraanarihmadega, laskub tagasivoolukanali vertikaalsesse betoonšahti. Korpuse all on näha süsinikkiust labadega tiivik, mis on loodud tõhusaks tööks suletud ringlusega õhuvoolus.
