TT43 SMART

Performance prête pour le championnat

Le modèle phare de la série SMART, conçu pour les centres d'entraînement professionnels et les lieux de compétition. Dispose de configurations à boucle unique et double.

Diamètre de la chambre

4.3 m (14')

Vitesse max

280 km/h

Puissance

1,260 kW

Niveau sonore

60 dBA

Caractéristiques clés

Chambre de vol de 4,3 m conforme FAI

Jusqu'à 280 km/h avec la puissance Beast

Options boucle unique et double

Refroidissement actif intégré via aubes directrices aérodynamiques

Surface de vol de 14,51 m²

Caractéristiques de compétition professionnelle

Spécifications techniques

Général

Diamètre de la chambre4.3 m (14')

Hauteur du verre (Défaut)4.2 m (13'8")

Hauteur du verre (Maximum)10 m (32'8")

Surface de la chambre14.51 sq.m.

Taux de diffusion1.9

Applications idéales

Championnats du monde

Concevez des installations conformes à la FAI capables d'accueillir des compétitions et des ligues professionnelles de chute libre indoor.

Entraînement professionnel

Fournissez un flux d'air précis et des conditions sans turbulence pour la progression des parachutistes d'élite et le coaching technique.

Entraînement militaire

Facilitez une simulation de chute libre sûre, rentable et réaliste pour les parachutistes et le personnel de défense.

Complexes sportifs

Une attraction phare de pointe conçue pour élever les complexes sportifs modernes et les installations de loisirs.

Prêt à démarrer votre projet ?

Collaborez avec notre équipe d'ingénierie basée à Stuttgart pour configurer la solution de soufflerie haute performance idéale pour vos objectifs spécifiques.

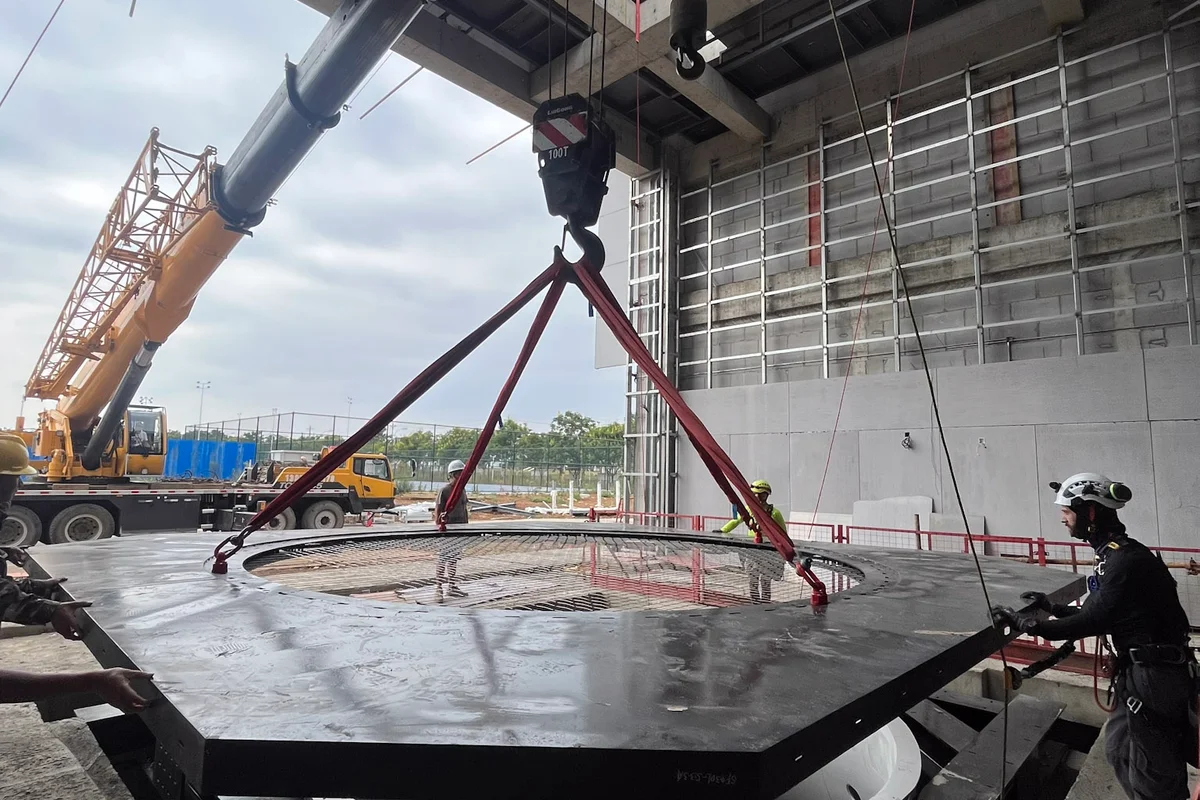

Une grue de grande capacité lève un anneau circulaire d'aubes de stator pour le mettre en position lors de l'installation d'une soufflerie TT43 Smart sur le projet Flight Town en Chine. Ce composant fait partie de l'assemblage du ventilateur axial et comporte des aubes fixes conçues pour redresser le flux d'air dans la boucle. À gauche, une grande section de conduit en acier préfabriqué est prête à être intégrée dans la structure de la soufflerie.

Grue levant l'assemblage d'aubes de stator pour l'installation du TT43 Smart en Chine

Une grue de grande capacité lève un anneau circulaire d'aubes de stator pour le mettre en position lors de l'installation d'une soufflerie TT43 Smart sur le projet Flight Town en Chine. Ce composant fait partie de l'assemblage du ventilateur axial et comporte des aubes fixes conçues pour redresser le flux d'air dans la boucle. À gauche, une grande section de conduit en acier préfabriqué est prête à être intégrée dans la structure de la soufflerie.

2 / 27

Installation d'un ensemble d'aubes directrices avec refroidissement actif intégré sur le projet China Flight Town. Ce composant appartient à une soufflerie TT43 Smart et combine la redirection du flux d'air avec des capacités de gestion thermique. Les aubes en aluminium contiennent des canaux de refroidissement internes pour dissiper la chaleur générée pendant le fonctionnement. L'ensemble est suspendu par un gréement de grue à l'intérieur de la structure en béton, prêt à être placé dans le coin du conduit de retour.

Des techniciens guident l'installation d'aubes directrices avec refroidissement intégré dans la structure en béton du conduit de la soufflerie TT43 Smart à China Flight Town. Une grue abaisse le segment d'aube en aluminium par une ouverture supérieure dans le conduit de retour. Ces aubes directrices intègrent des canaux de refroidissement internes pour fonctionner comme des échangeurs de chaleur, gérant la température de l'air tout en redirigeant le flux d'air de 90 degrés avec un minimum de turbulence et de perte de charge.

Un technicien cordiste guide l'installation de l'ensemble des aubes de stator du ventilateur axial dans le logement en béton. Cette opération de levage lourd fait partie de la construction d'une soufflerie TunnelTech TT43 Smart sur le projet China Flight Town. La section en acier contient les aubes de stator fixes nécessaires pour redresser le flux d'air dans le conduit de retour vertical. Le composant est suspendu par des sangles de levage rouges alors qu'il descend dans la structure en béton de l'installation.

Une grue soulève une section d'aubes directrices lors de l'installation d'une soufflerie TT43 Smart sur le projet China Flight Town. Le personnel de construction guide l'unité à ossature en acier, qui contient des canaux de refroidissement intégrés pour le système de refroidissement actif de l'installation. Ces aubes fonctionnent comme des échangeurs de chaleur pour réguler la température du flux d'air tout en redirigeant l'air à travers le coude de la boucle de recirculation.

Une grue lourde descend une unité de ventilateur axial (Axial fan) EVG bleue dans le conduit de retour (Return duct) vertical en béton d'une soufflerie (Wind tunnel) TT43 Smart sur le site de China Flight Town. L'assemblage du ventilateur, doté de pales en fibre de carbone (Carbon-fiber blades), descend vers une structure d'aubes directrices (Guide vanes) stationnaire positionnée à la base du puits. Les techniciens d'installation guident la charge à l'aide de techniques d'accès sur cordes pour assurer un alignement précis à l'intérieur du logement en béton. Cette étape d'installation place les composants primaires de génération du débit d'air (Airflow) dans la structure de la boucle de retour.

Les ouvriers du bâtiment guident l'installation d'une unité de ventilateur axial haute puissance pour une soufflerie TunnelTech TT43 Smart sur le projet China Flight Town. Le carter de ventilateur en acier bleu, suspendu par des sangles de grue robustes, descend dans le puits vertical en béton du conduit de retour. Visible sous le carter, la roue du ventilateur dotée de pales en fibre de carbone est conçue pour un fonctionnement efficace au sein de la boucle de recirculation du flux d'air.
