TT43 SMART

Bajnokságra kész teljesítmény

A SMART sorozat zászlóshajó modellje, professzionális képzési központok és versenyhelyszínek számára tervezve. Egykörös és kétkörös konfigurációban is elérhető.

Kamra átmérője

4.3 m (14')

Max. sebesség

280 km/h

Teljesítmény

1,260 kW

Zajszint

60 dBA

Főbb jellemzők

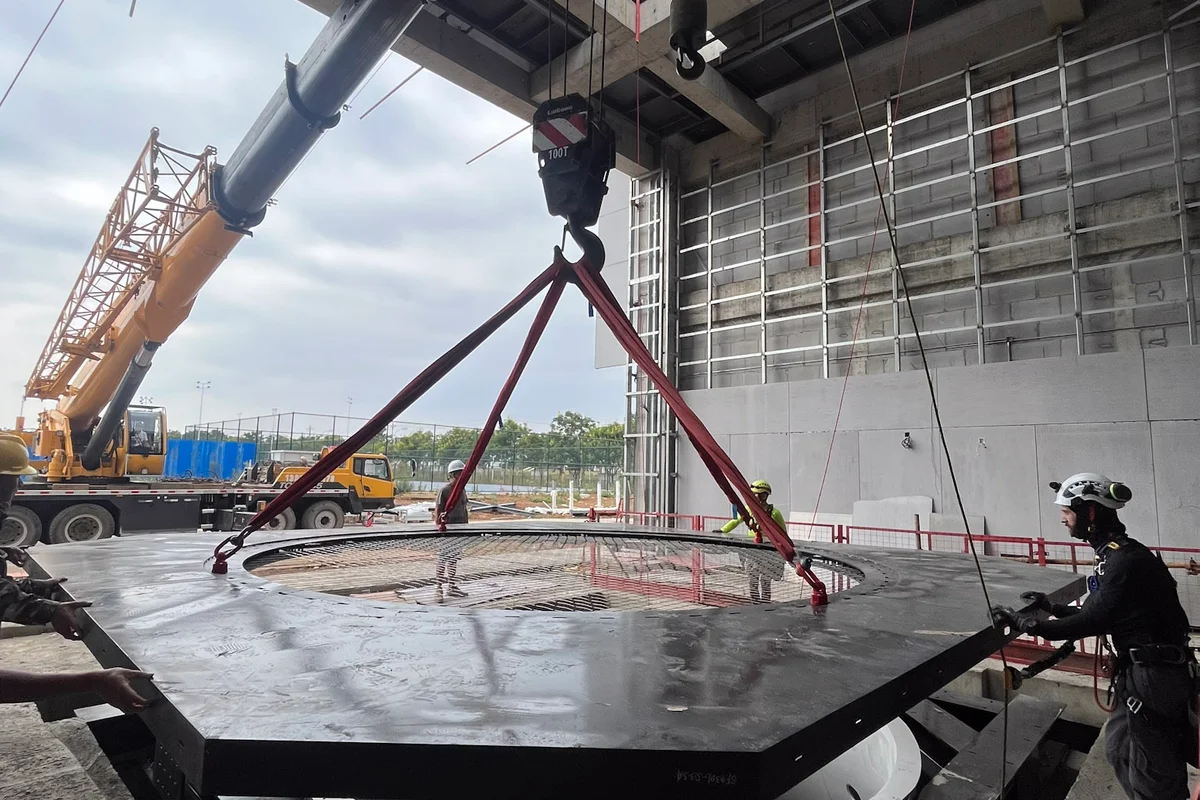

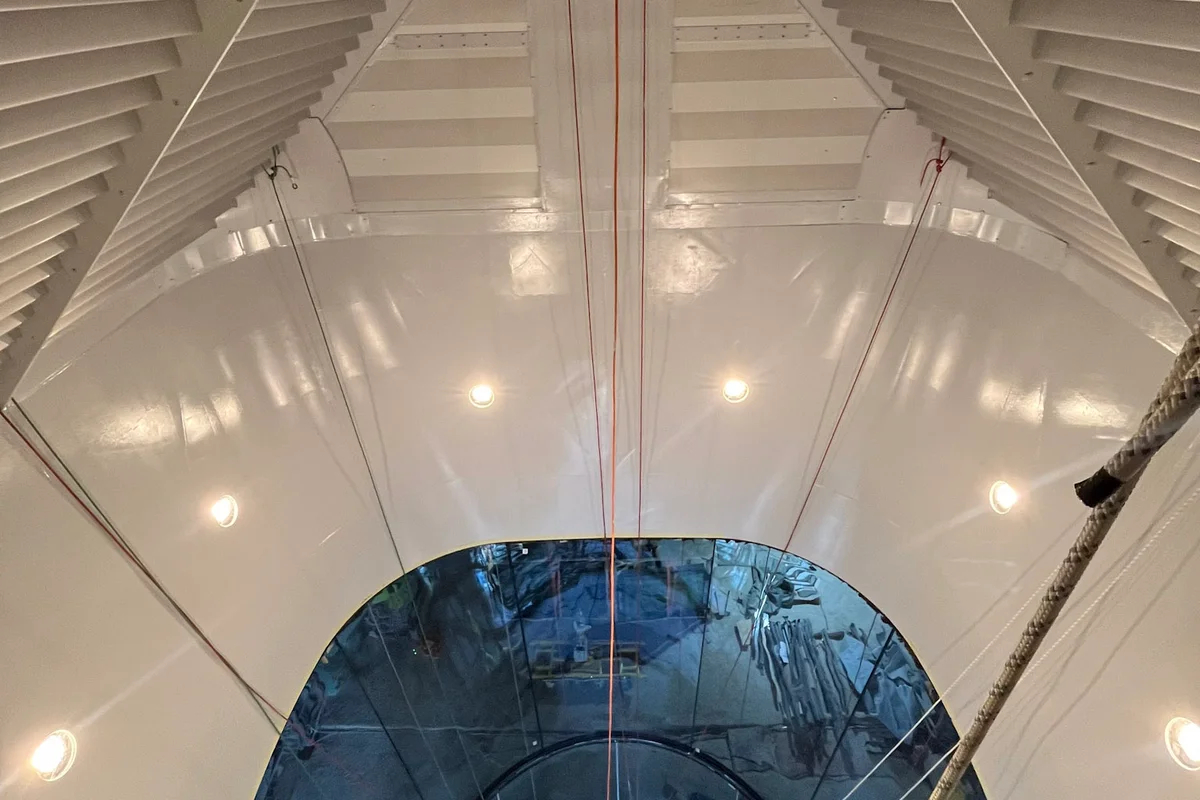

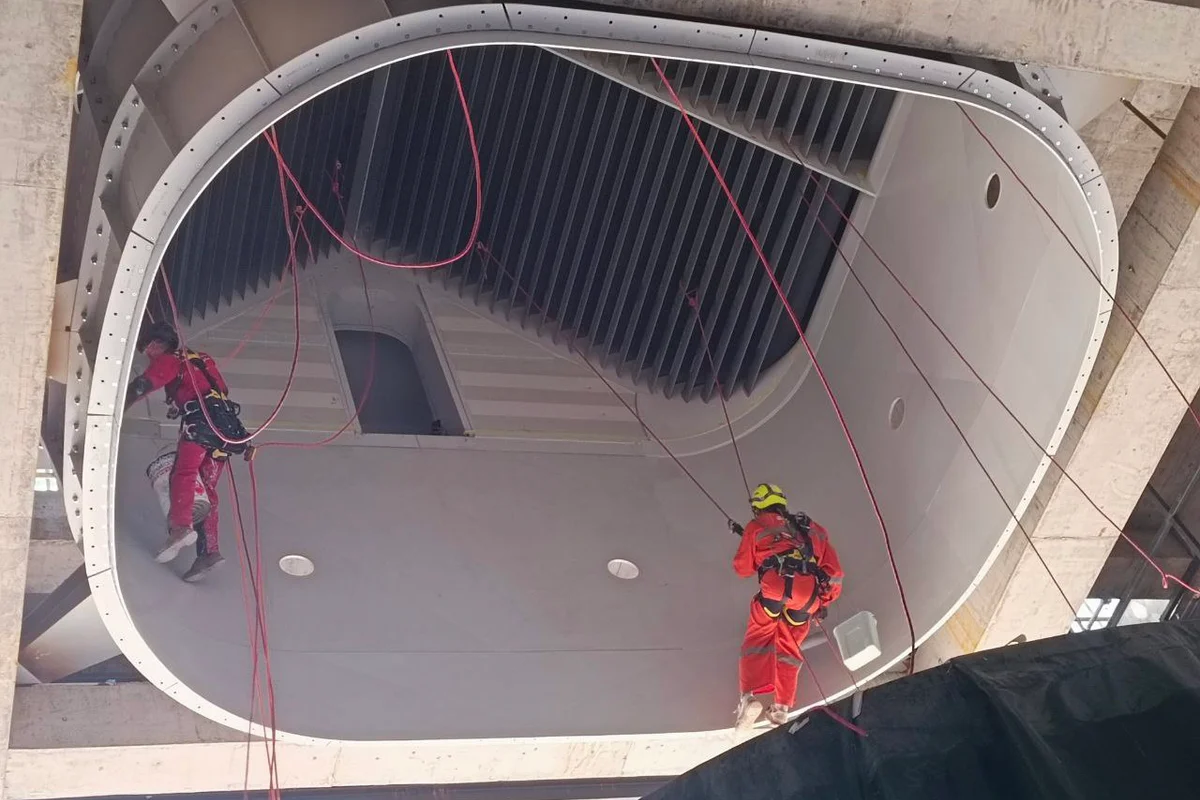

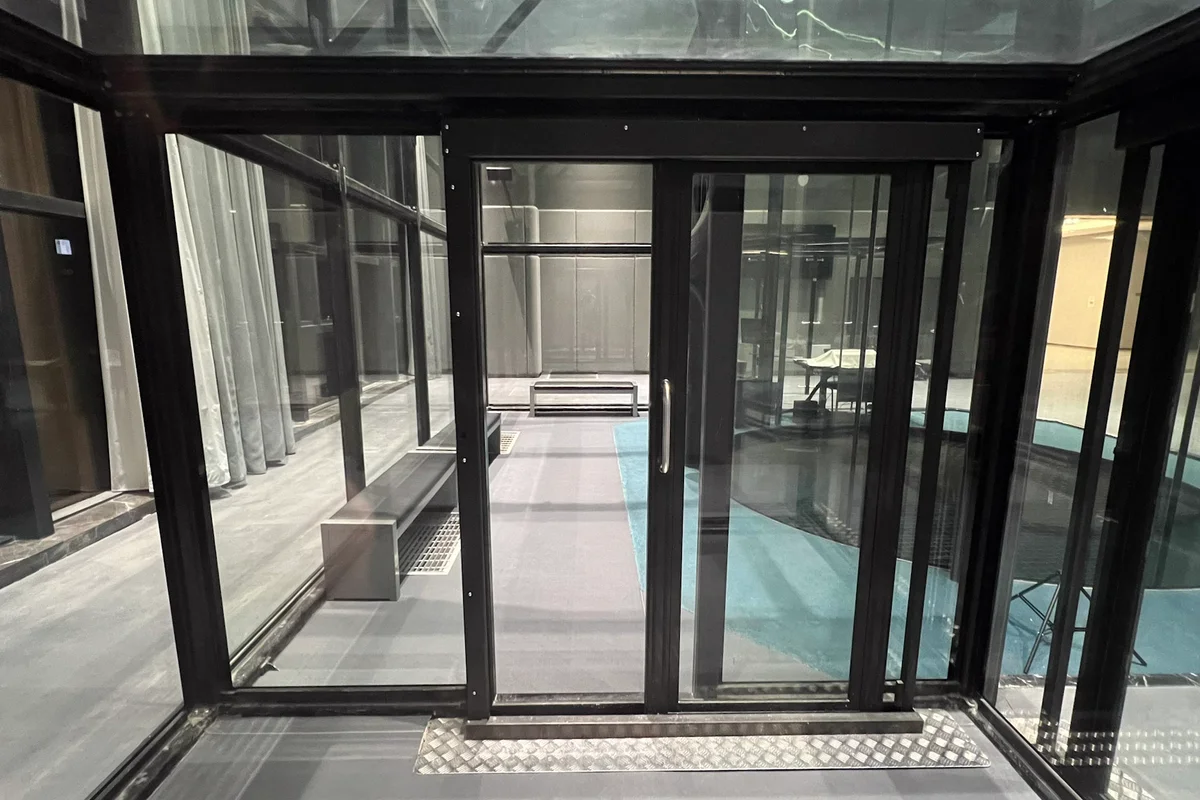

4,3 m-es FAI-kompatibilis repülőkamra

Akár 280 km/h Beast teljesítménnyel

Egykörös és kétkörös opciók

Integrált aktív hűtés aerodinamikus vezetőlapátokon keresztül

14,51 m² repülési terület

Professzionális versenyfunkciók

Műszaki specifikációk

Általános

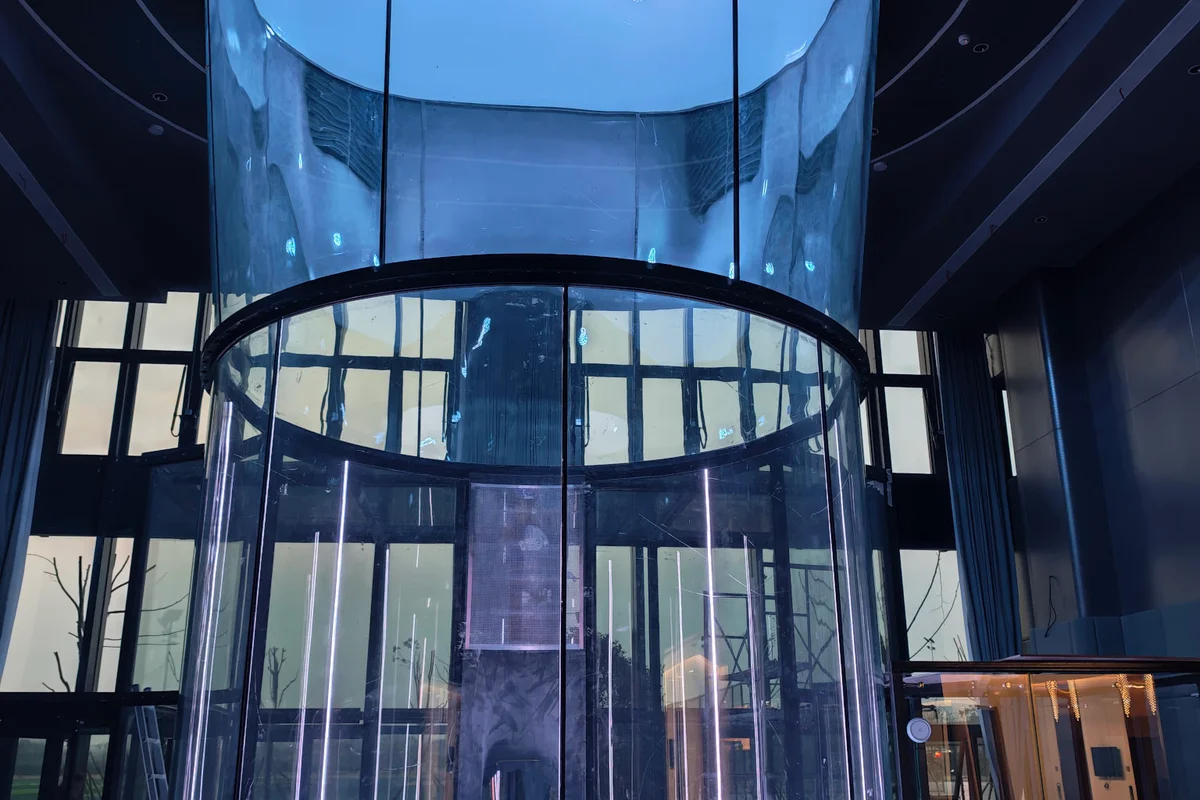

Kamra átmérője4.3 m (14')

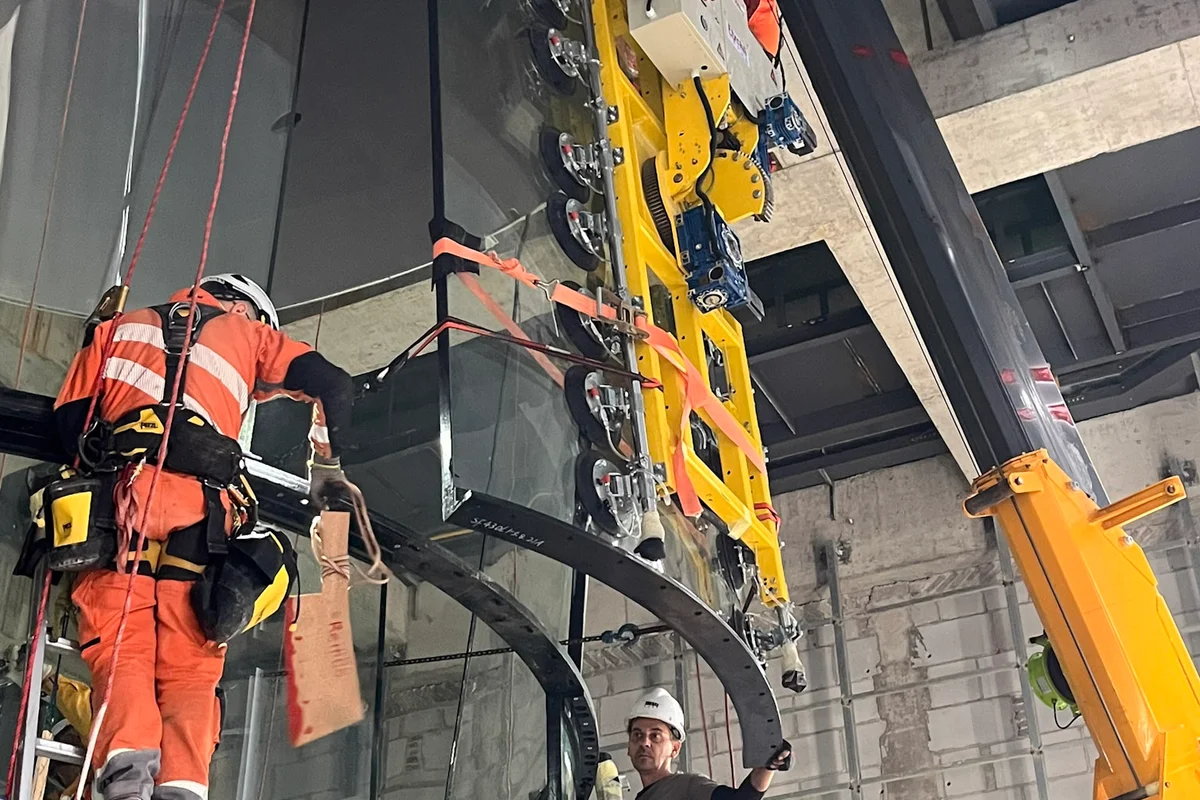

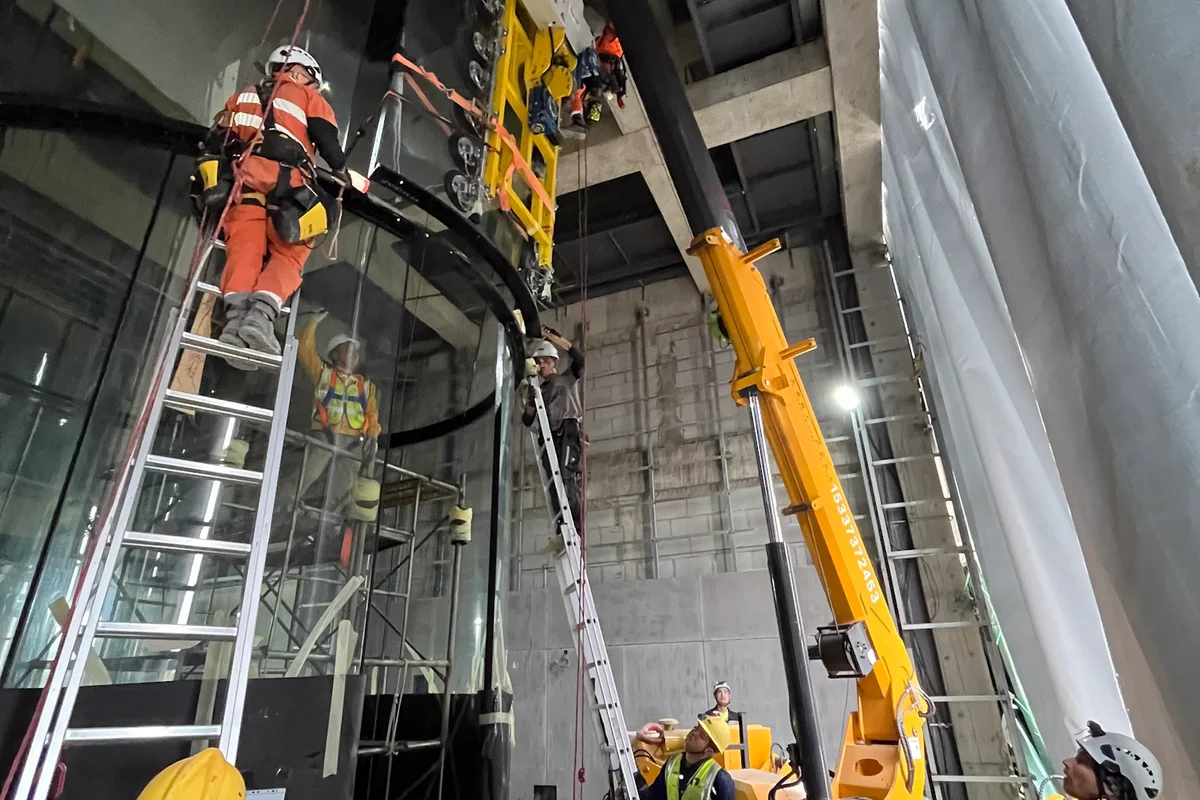

Üvegmagasság (Alapértelmezett)4.2 m (13'8")

Üvegmagasság (Maximum)10 m (32'8")

Kamra területe14.51 sq.m.

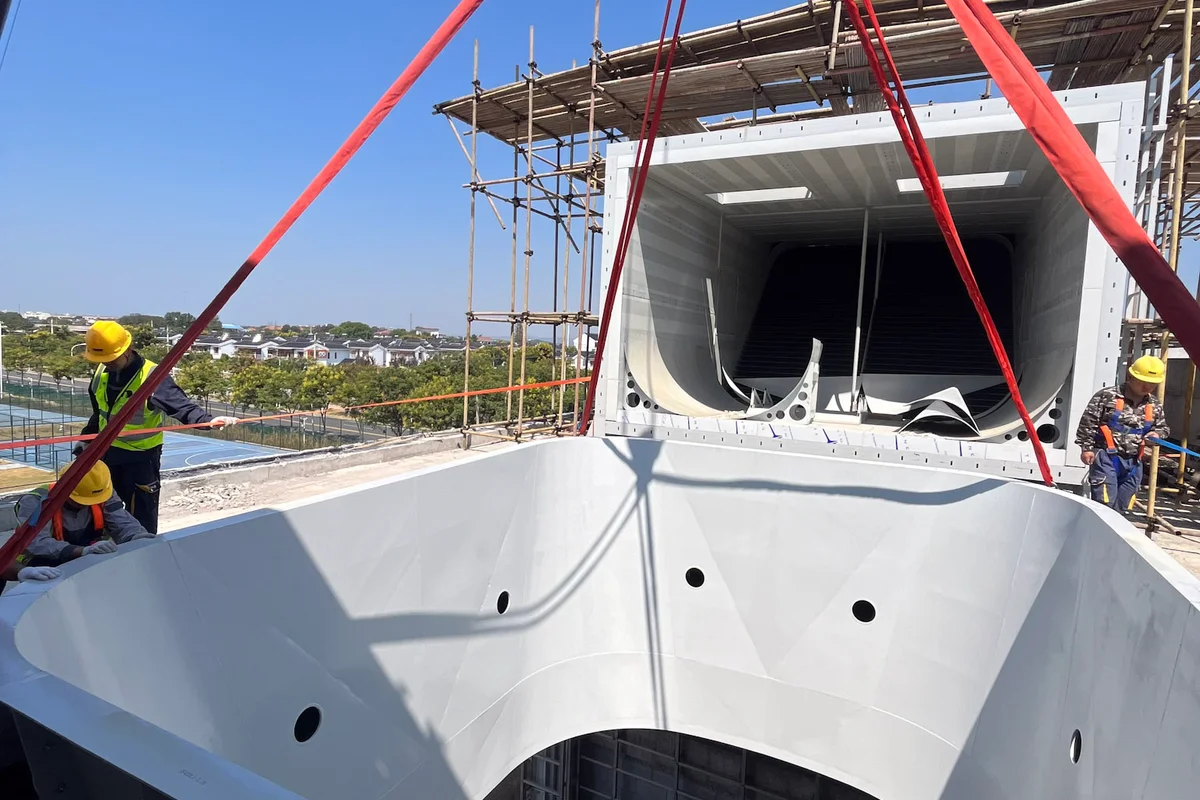

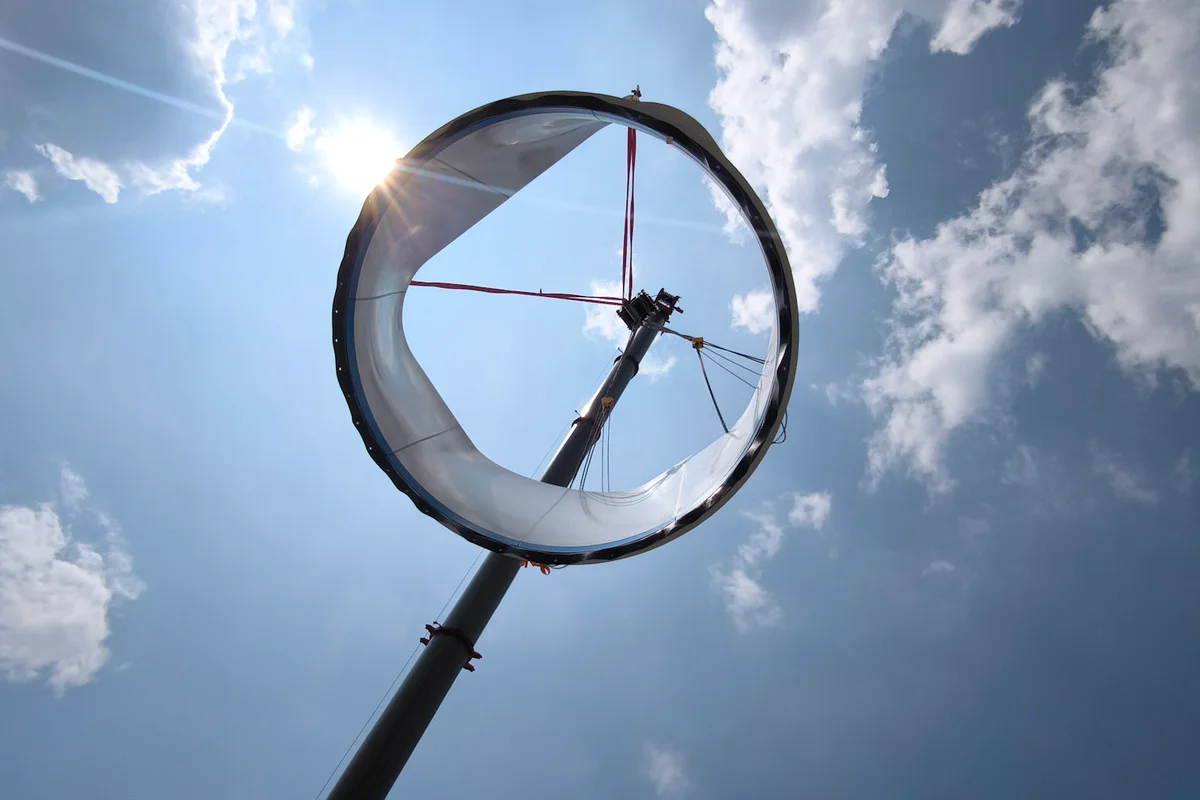

Diffúziós ráta1.9

Ideális alkalmazások

Világbajnokságok

Tervezzen FAI-kompatibilis létesítményeket, amelyek alkalmasak professzionális beltéri ejtőernyős versenyek és ligák megrendezésére.

Szakmai képzés

Biztosítson precíz légáramlást és turbulenciamentes körülményeket az elit ejtőernyősök fejlődéséhez és technikai edzéséhez.

Katonai kiképzés

Tegye lehetővé a biztonságos, költséghatékony és valósághű szabadesés-szimulációt ejtőernyősök és védelmi személyzet számára.

Sportkomplexumok

Korszerű horgonyattrakció, amelyet a modern sportkomplexumok és rekreációs létesítmények színvonalának emelésére terveztek.

Készen áll a projekt indítására?

Működjön együtt stuttgarti mérnöki csapatunkkal, hogy konfiguráljuk az Ön konkrét céljaihoz ideális nagy teljesítményű szélcsatorna-megoldást.

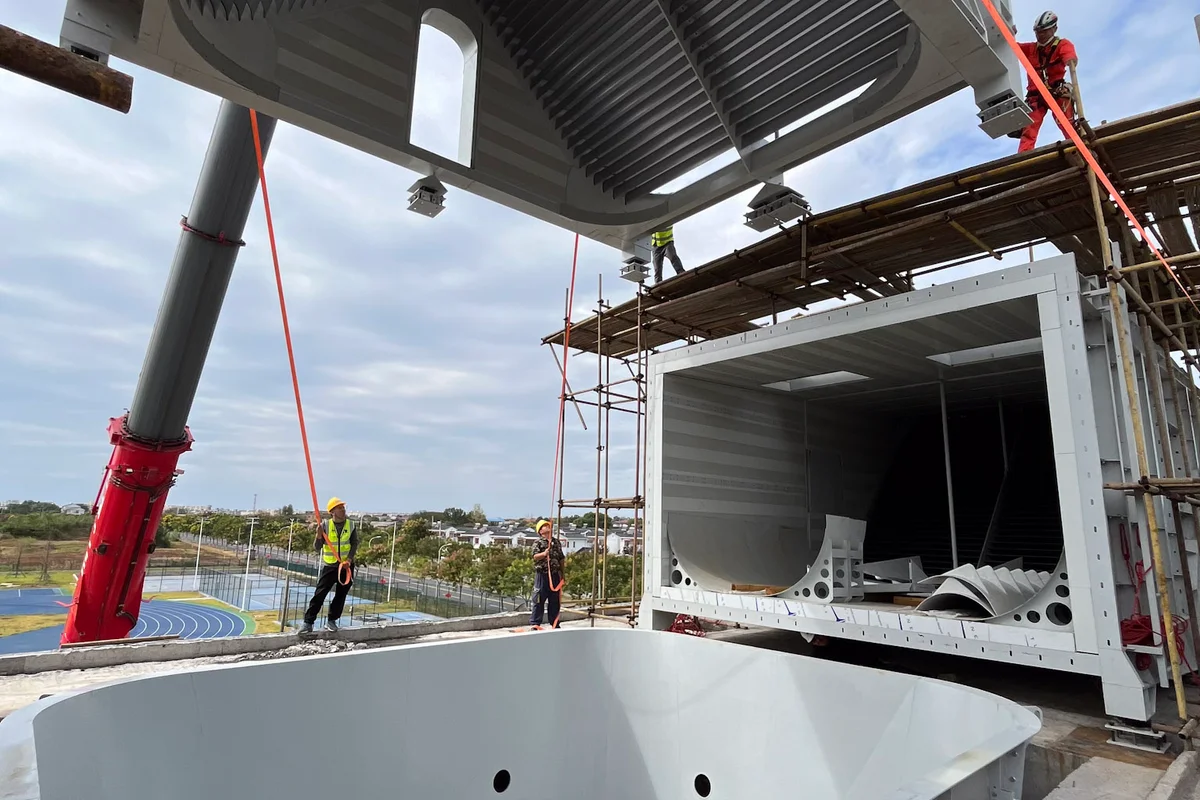

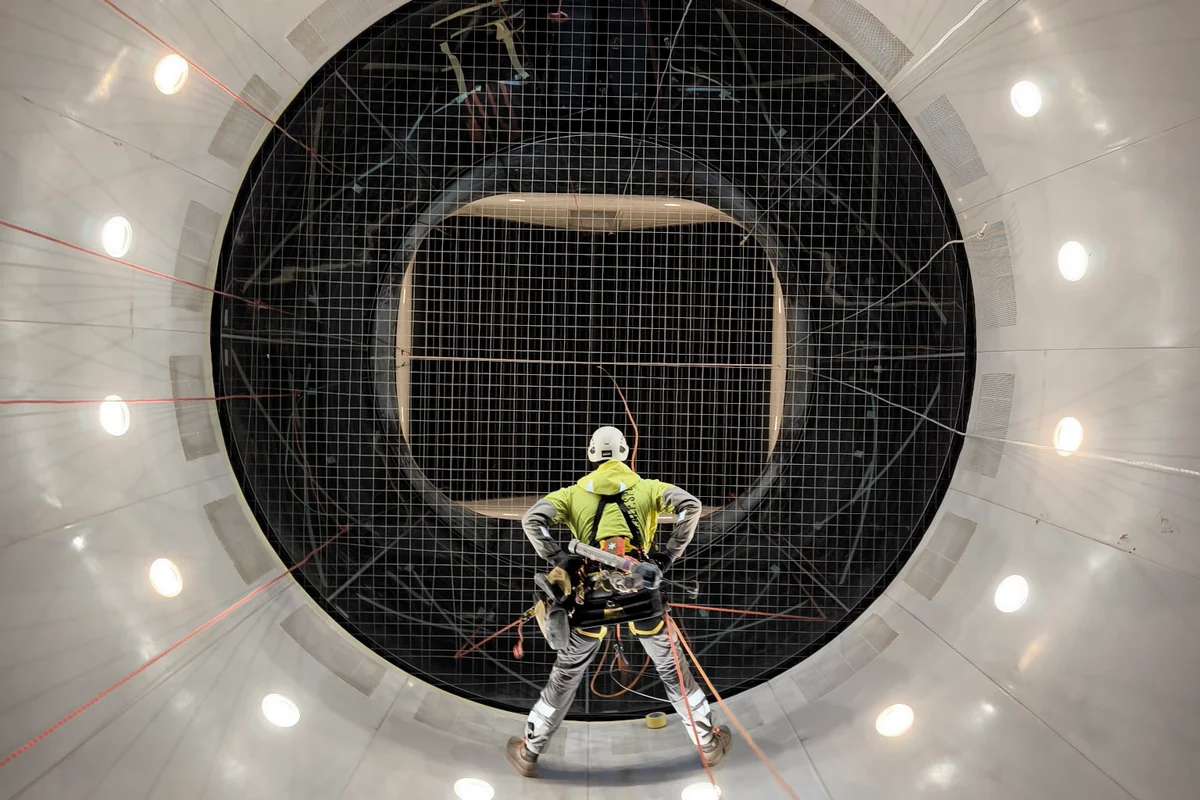

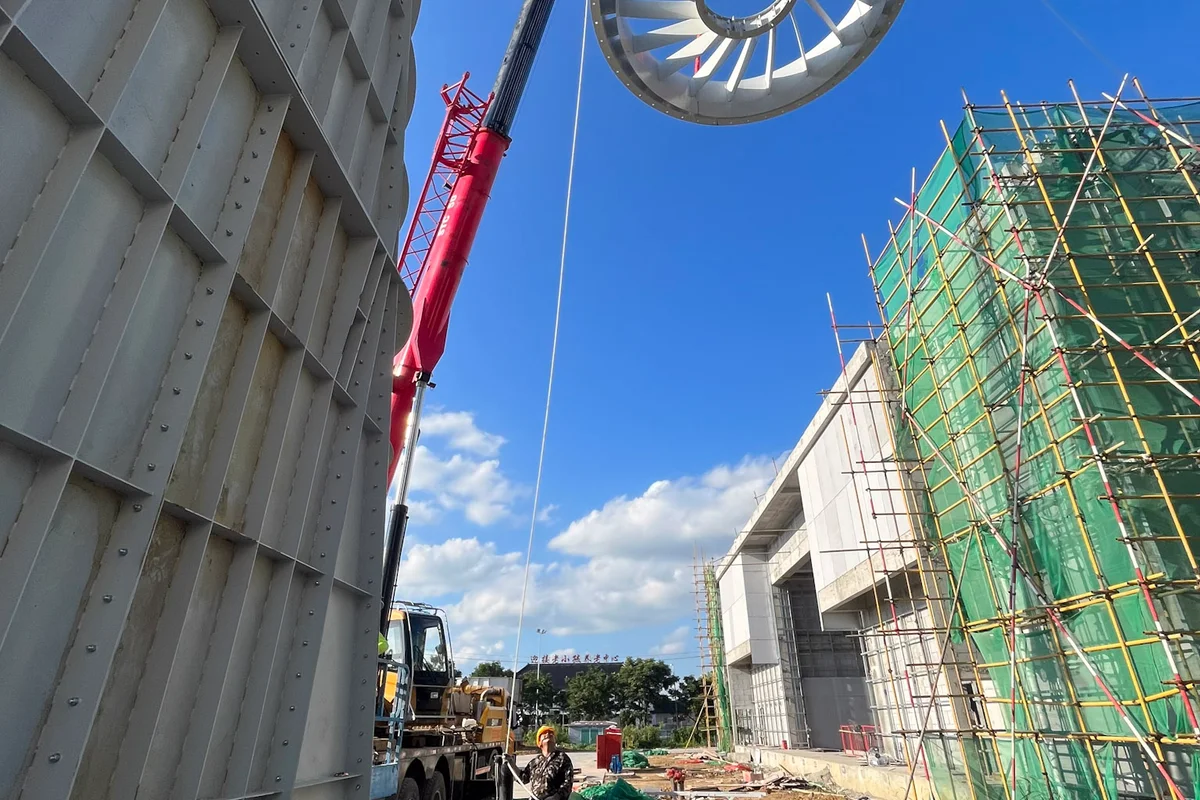

Egy nagy teherbírású daru emel a helyére egy kör alakú állórész-lapátgyűrűt a TT43 Smart szélcsatorna telepítése során a kínai Flight Town projektben. Ez az alkatrész az axiális ventilátor szerelvény része, és álló lapátokkal rendelkezik, amelyeket a hurokban lévő légáramlás kiegyenesítésére terveztek. Balra egy nagy, előre gyártott acél légcsatorna-szakasz áll készen a szélcsatorna szerkezetébe való beépítésre.

Daru emeli a TT43 Smart állórész-lapát egységet a kínai telepítés során

Egy nagy teherbírású daru emel a helyére egy kör alakú állórész-lapátgyűrűt a TT43 Smart szélcsatorna telepítése során a kínai Flight Town projektben. Ez az alkatrész az axiális ventilátor szerelvény része, és álló lapátokkal rendelkezik, amelyeket a hurokban lévő légáramlás kiegyenesítésére terveztek. Balra egy nagy, előre gyártott acél légcsatorna-szakasz áll készen a szélcsatorna szerkezetébe való beépítésre.

2 / 27

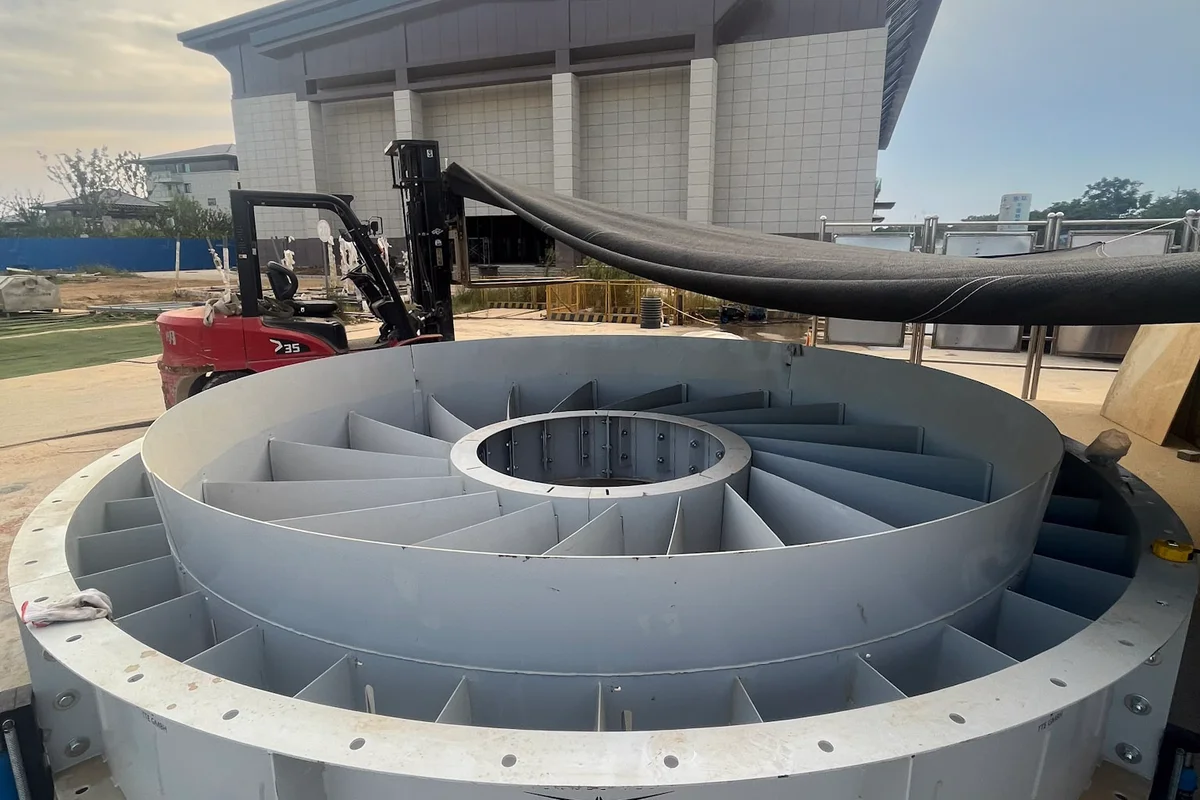

Egy nagy, kör alakú állólapát-szerelvény (stator vane assembly) látható a földön a TT43 Smart szélcsatorna telepítése során a China Flight Town-ban. Az alkatrész rögzített radiális vezetőlapátokkal rendelkezik, amelyek egy belső agy és egy külső burkolat között helyezkednek el, és az axiális ventilátor szekción belüli légszállítás irányítására szolgálnak. A TTE GMBH logója látható az acélház külsején. Építőipari berendezések, köztük egy targonca és elektromos szerszámok veszik körül az egységet, a háttérben a létesítmény épülete látható.

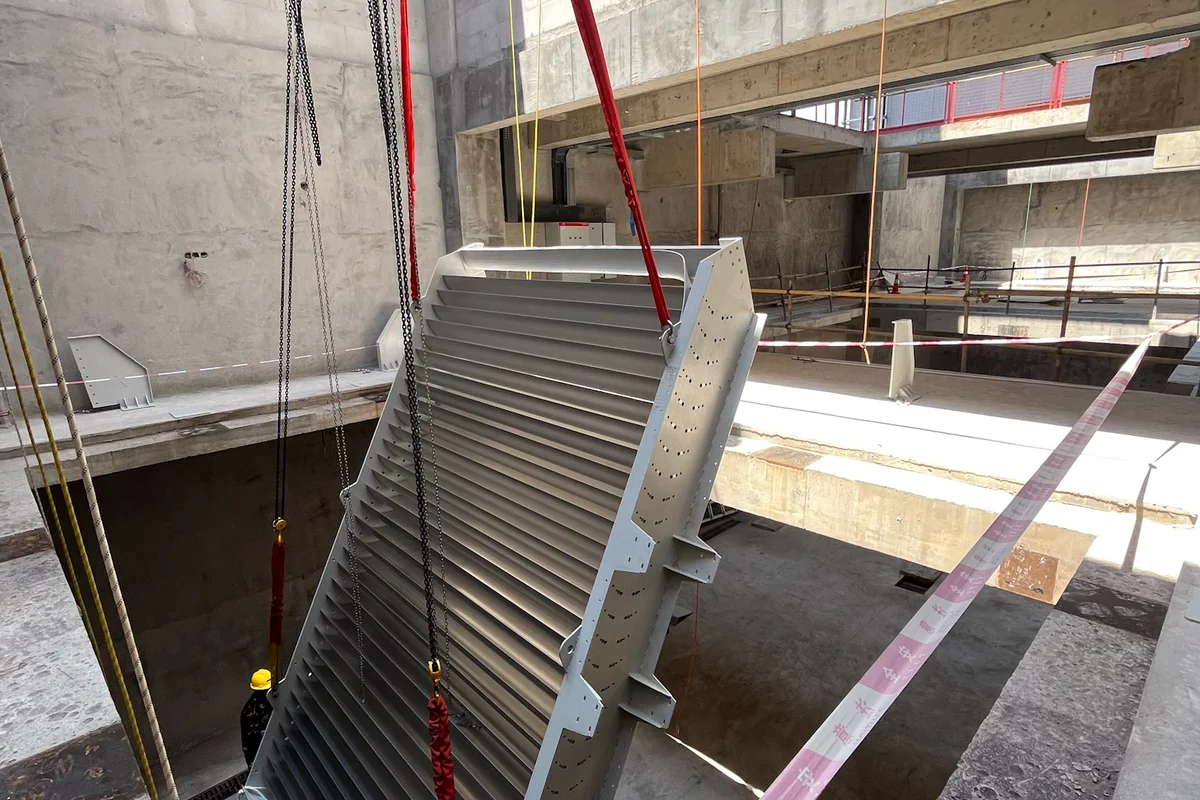

Integrált aktív hűtéssel rendelkező vezetőlapát-szerelvény telepítése a China Flight Town projektnél. Ez az alkatrész egy TT43 Smart szélcsatornához tartozik, és egyesíti a légáramlás irányítását a hőkezelési képességekkel. Az alumínium lapátok belső hűtőcsatornákat tartalmaznak a működés során keletkező hő elvezetésére. A szerelvényt daruval függesztették fel a beton létesítményszerkezeten belül, készen arra, hogy a visszatérő csatorna sarkába helyezzék.

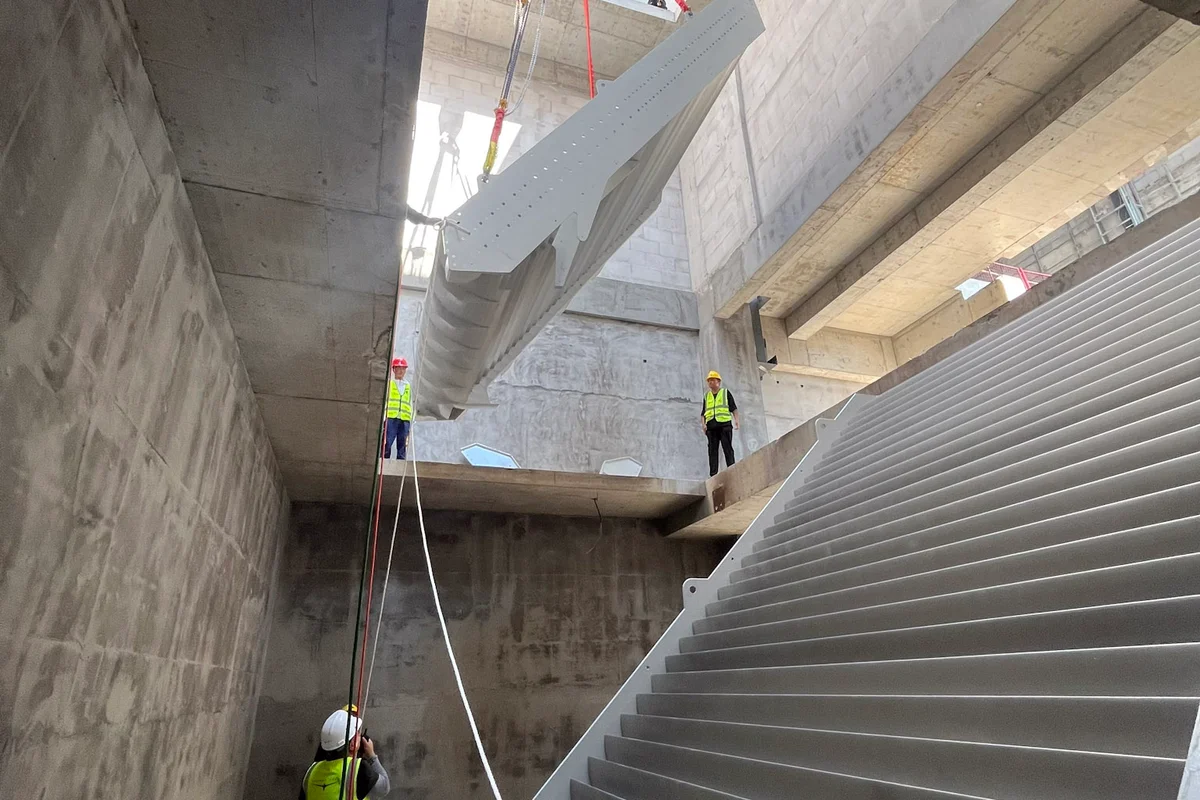

Technikusok irányítják az integrált hűtésű vezetőlapátok telepítését a TT43 Smart szélcsatorna betoncsatorna-szerkezetébe a China Flight Townban. Egy daru leereszti az alumínium lapátszegmenst egy felső nyíláson keresztül a visszatérő csatornába. Ezek a vezetőlapátok belső hűtőcsatornákat tartalmaznak, így hőcserélőként működnek, szabályozva a levegő hőmérsékletét, miközben minimális turbulenciával és nyomásveszteséggel 90 fokkal elterelik a légáramlást.

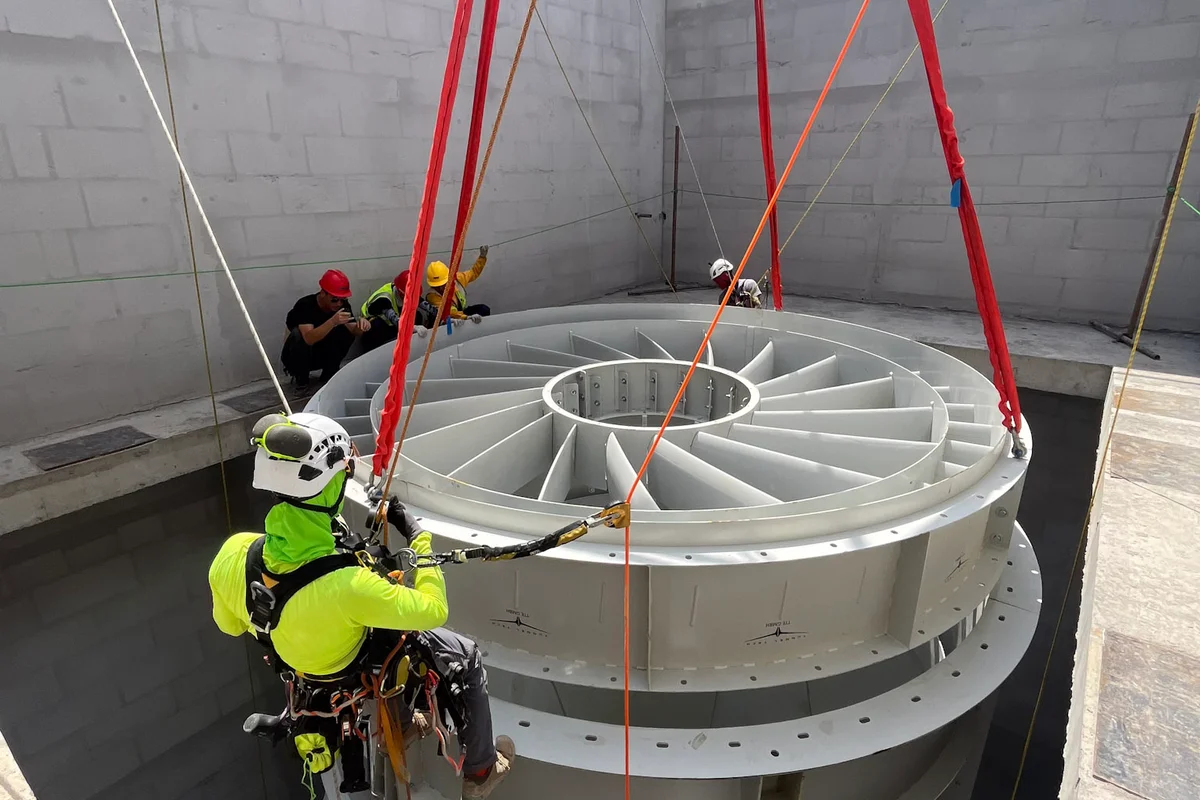

Egy ipari alpinista irányítja az axiális ventilátor állólapát-egységének beépítését a betonházba. Ez a nehéz emelési művelet a China Flight Town projekt keretében épülő TunnelTech TT43 Smart szélcsatorna építésének része. Az acélszekció tartalmazza azokat a rögzített állólapátokat, amelyek a függőleges visszatérő csatornában a légáramlás kiegyenesítéséhez szükségesek. Az alkatrész piros emelőhevedereken függ, miközben leeresztik a létesítmény betonszerkezetébe.

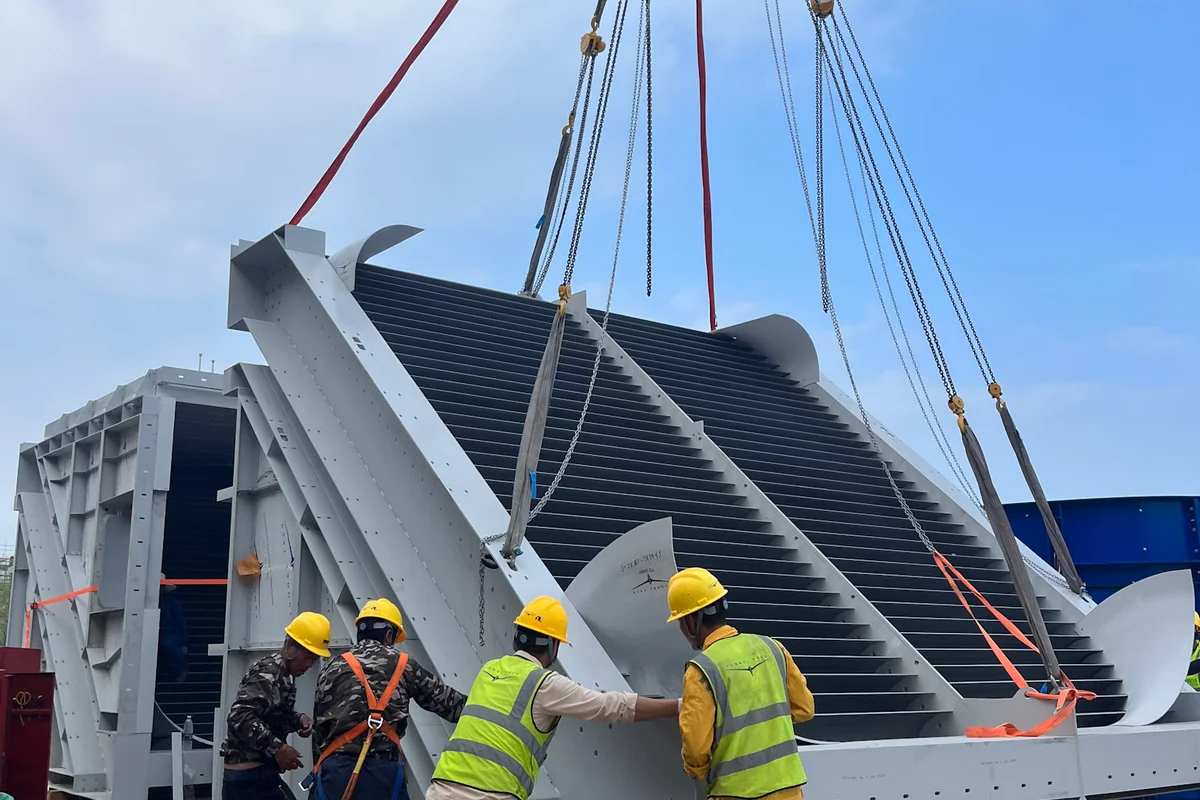

Egy daru emeli be a vezetőlapátok egy szakaszát a TT43 Smart szélcsatorna telepítése során a China Flight Town projektnél. Az építőszemélyzet irányítja az acélkeretes egységet, amely integrált hűtőcsatornákat tartalmaz a létesítmény aktív hűtőrendszere számára. Ezek a lapátok hőcserélőként működnek a légáram hőmérsékletének szabályozására, miközben átirányítják a levegőt a zárt körű légcsatorna kanyarulatán.

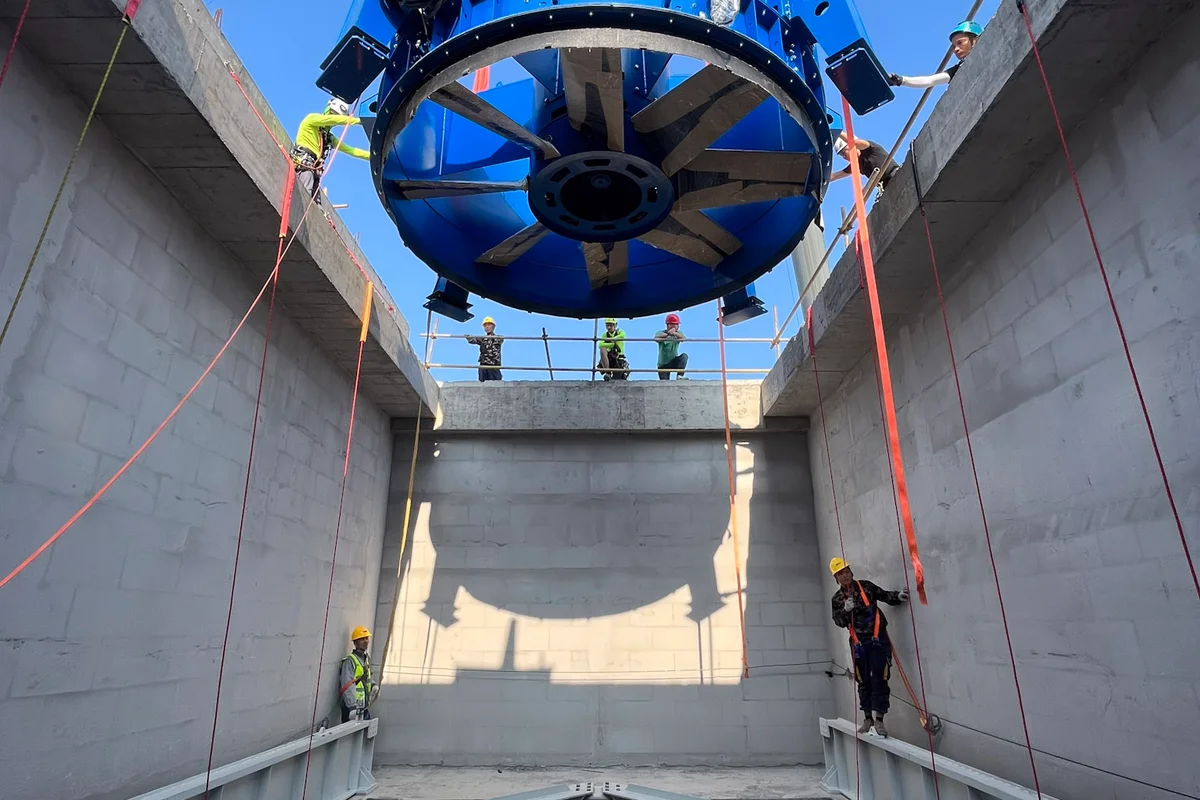

Egy nagy teherbírású daru egy kék EVG axiális ventilátor (Axial fan) egységet enged le egy TT43 Smart szélcsatorna (Wind tunnel) függőleges beton visszatérő csatornájába (Return duct) a China Flight Town létesítményben. A szénszálas lapátokkal (Carbon-fiber blades) rendelkező ventilátor szerelvény az akna alján elhelyezett rögzített vezetőlapát (Guide vanes) szerkezet felé ereszkedik. A telepítő technikusok kötéltechnikai módszerekkel irányítják a terhet, hogy biztosítsák a pontos illeszkedést a betonházon belül. Ez a telepítési lépés a légáram (Airflow) előállításáért felelős elsődleges komponenseket helyezi el a visszatérő kör szerkezetében.

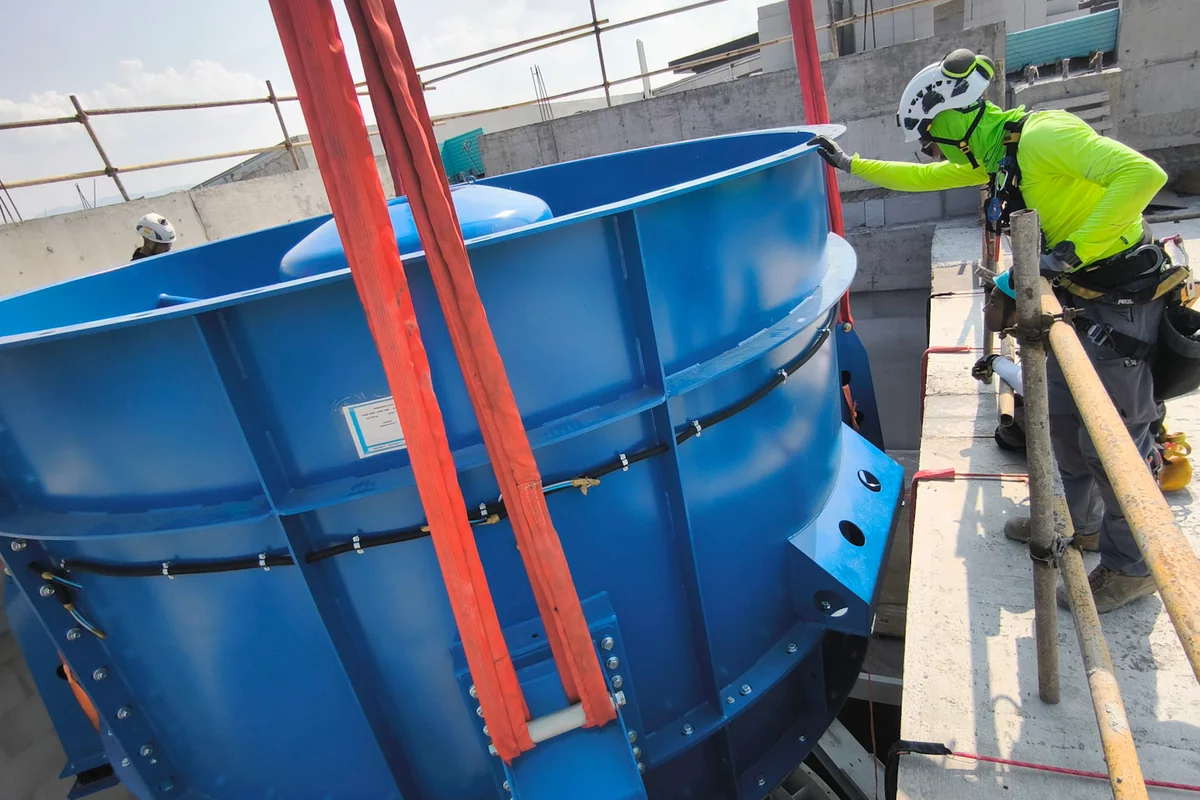

Építőmunkások irányítják egy nagy teljesítményű axiális ventilátor egység telepítését egy TunnelTech TT43 Smart szélcsatornához a China Flight Town projektben. A nagy teherbírású daruhevederekkel felfüggesztett kék acél ventilátorház a visszatérő csatorna függőleges betonaknájába ereszkedik. A ház alatt látható a szénszálas lapátokkal ellátott járókerék, amelyet a zárt körű légáramlásban való hatékony működésre terveztek.
