TT43 SMART

Kinerja Siap Kejuaraan

Model seri SMART andalan, dirancang untuk pusat pelatihan profesional dan tempat kompetisi. Menampilkan konfigurasi loop tunggal dan ganda.

Diameter Ruang Terbang

4.3 m (14')

Kecepatan Maks

280 km/h

Daya

1,260 kW

Tingkat Kebisingan

60 dBA

Fitur Utama

Ruang terbang 4,3m yang sesuai standar FAI

Hingga 280 km/jam dengan daya Beast

Opsi loop tunggal dan ganda

Pendinginan aktif terintegrasi melalui sirip pengarah aerodinamika

Area terbang 14,51 meter persegi

Fitur kompetisi profesional

Spesifikasi Teknis

Umum

Diameter Ruang Terbang4.3 m (14')

Tinggi Kaca (Default)4.2 m (13'8")

Tinggi Kaca (Maksimum)10 m (32'8")

Area Ruang Terbang14.51 sq.m.

Laju Difusi1.9

Aplikasi Ideal

Kejuaraan Dunia

Rekayasa fasilitas yang sesuai standar FAI yang mampu menjadi tuan rumah kompetisi dan liga skydiving indoor profesional.

Pelatihan Profesional

Menyediakan aliran udara presisi dan kondisi bebas turbulensi untuk kemajuan skydiver elit dan pelatihan teknis.

Pelatihan Militer

Memfasilitasi simulasi terjun bebas yang aman, hemat biaya, dan realistis untuk pasukan terjun payung dan personel pertahanan.

Kompleks Olahraga

Atraksi utama canggih yang dirancang untuk meningkatkan kompleks olahraga modern dan fasilitas rekreasi.

Siap Memulai Proyek Anda?

Berkolaborasi dengan tim teknik kami yang berbasis di Stuttgart untuk mengonfigurasi solusi terowongan angin berkinerja tinggi yang ideal untuk tujuan spesifik Anda.

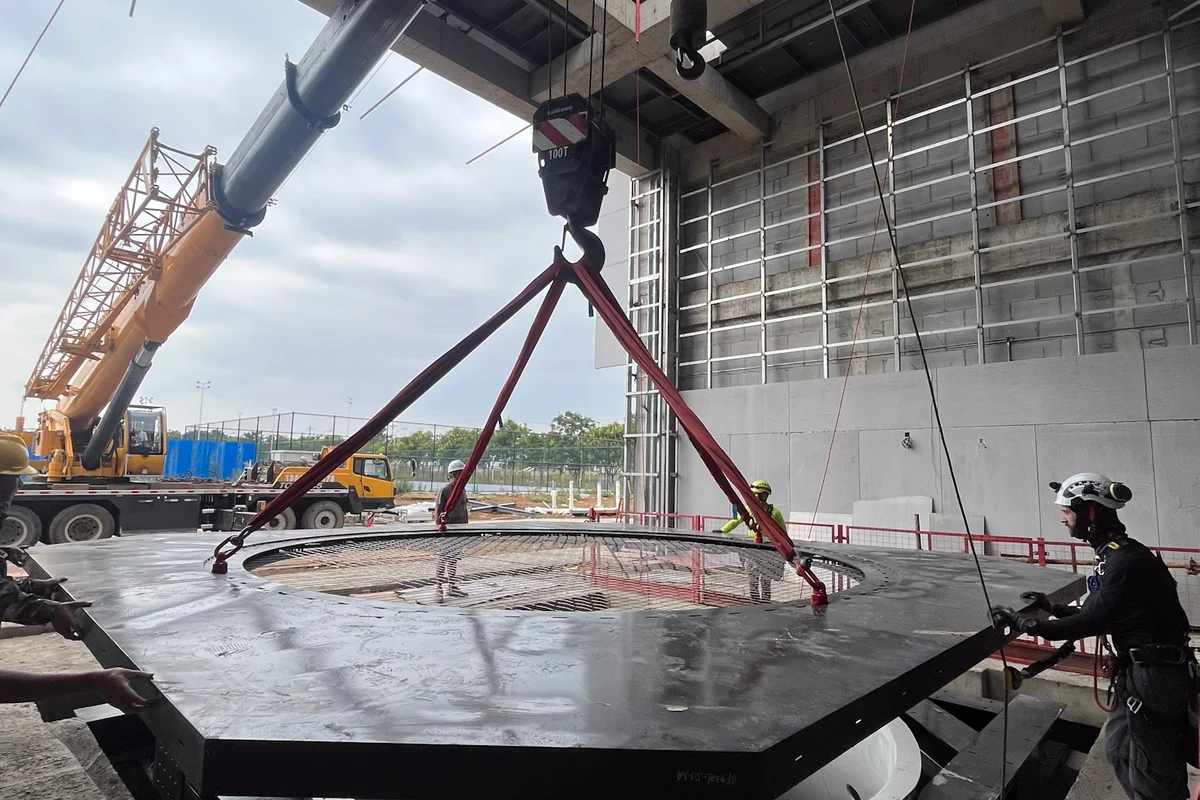

Sebuah derek tugas berat mengangkat cincin baling-baling stator melingkar ke posisinya selama pemasangan terowongan angin TT43 Smart di proyek Flight Town di Tiongkok. Komponen ini adalah bagian dari rakitan kipas aksial dan memiliki baling-baling stasioner yang dirancang untuk meluruskan aliran udara di dalam sirkuit. Di sebelah kiri, bagian saluran baja prefabrikasi yang besar siap untuk diintegrasikan ke dalam struktur terowongan angin.

Derek mengangkat rakitan baling-baling stator untuk instalasi TT43 Smart di Tiongkok

Sebuah derek tugas berat mengangkat cincin baling-baling stator melingkar ke posisinya selama pemasangan terowongan angin TT43 Smart di proyek Flight Town di Tiongkok. Komponen ini adalah bagian dari rakitan kipas aksial dan memiliki baling-baling stasioner yang dirancang untuk meluruskan aliran udara di dalam sirkuit. Di sebelah kiri, bagian saluran baja prefabrikasi yang besar siap untuk diintegrasikan ke dalam struktur terowongan angin.

2 / 27

Pemasangan rakitan sirip pengarah dengan pendinginan aktif terintegrasi di proyek China Flight Town. Komponen ini merupakan bagian dari terowongan angin TT43 Smart dan menggabungkan pengalihan aliran udara dengan kemampuan manajemen termal. Bilah aluminium berisi saluran pendingin internal untuk membuang panas yang dihasilkan selama operasi. Rakitan digantung dengan rigging derek di dalam struktur fasilitas beton, siap untuk ditempatkan di sudut saluran balik.

Teknisi memandu pemasangan sirip pengarah dengan pendinginan terintegrasi ke dalam struktur saluran beton terowongan angin TT43 Smart di China Flight Town. Sebuah derek menurunkan segmen sirip aluminium melalui bukaan atas ke dalam saluran balik. Sirip pengarah ini menggabungkan saluran pendingin internal untuk berfungsi sebagai penukar panas, mengelola suhu udara sambil mengarahkan kembali aliran udara 90 derajat dengan turbulensi dan kehilangan tekanan minimal.

Seorang teknisi akses tali memandu pemasangan rakitan stator vanes kipas aksial ke dalam rumah beton. Operasi pengangkatan berat ini merupakan bagian dari pembangunan terowongan angin TunnelTech TT43 Smart di proyek China Flight Town. Bagian baja berisi stator vanes stasioner yang diperlukan untuk meluruskan aliran udara di dalam saluran balik vertikal. Komponen tersebut digantung dengan tali pengangkat merah saat diturunkan ke dalam struktur beton fasilitas.

Sebuah crane mengangkat bagian sirip pengarah selama instalasi terowongan angin TT43 Smart di proyek China Flight Town. Personel konstruksi memandu unit berkerangka baja tersebut, yang berisi saluran pendingin terintegrasi untuk sistem pendingin aktif fasilitas. Sirip-sirip ini berfungsi sebagai penukar panas untuk mengatur suhu aliran udara sambil mengarahkan udara melalui sudut loop saluran resirkulasi.

Sebuah crane tugas berat menurunkan unit kipas aksial (Axial fan) EVG berwarna biru ke dalam saluran balik (Return duct) udara beton vertikal dari terowongan angin (Wind tunnel) TT43 Smart di fasilitas China Flight Town. Rakitan kipas, yang menampilkan bilah serat karbon (Carbon-fiber blades), turun menuju struktur sirip pengarah (Guide vanes) stasioner yang diposisikan di dasar poros. Teknisi instalasi memandu beban menggunakan teknik akses tali untuk memastikan penyelarasan yang tepat di dalam rumah beton. Langkah instalasi ini menempatkan komponen pembangkit aliran udara (Airflow) utama di dalam struktur loop balik.

Pekerja konstruksi memandu instalasi unit kipas aksial berdaya tinggi untuk terowongan angin TunnelTech TT43 Smart di proyek China Flight Town. Rumah kipas baja biru, yang digantung dengan tali derek tugas berat, turun ke dalam poros beton vertikal saluran balik. Terlihat di bawah rumah kipas adalah impeller yang menampilkan bilah serat karbon, dirancang untuk operasi yang efisien dalam loop aliran udara resirkulasi.
