TT43 SMART

Čempionatui paruoštas našumas

SMART serijos flagmanas, sukurtas profesionaliems mokymo centrams ir varžybų vietoms. Turi tiek vieno, tiek dvigubo kontūro konfigūracijas.

Kameros skersmuo

4.3 m (14')

Maksimalus greitis

280 km/h

Galia

1,260 kW

Triukšmo lygis

60 dBA

Pagrindinės savybės

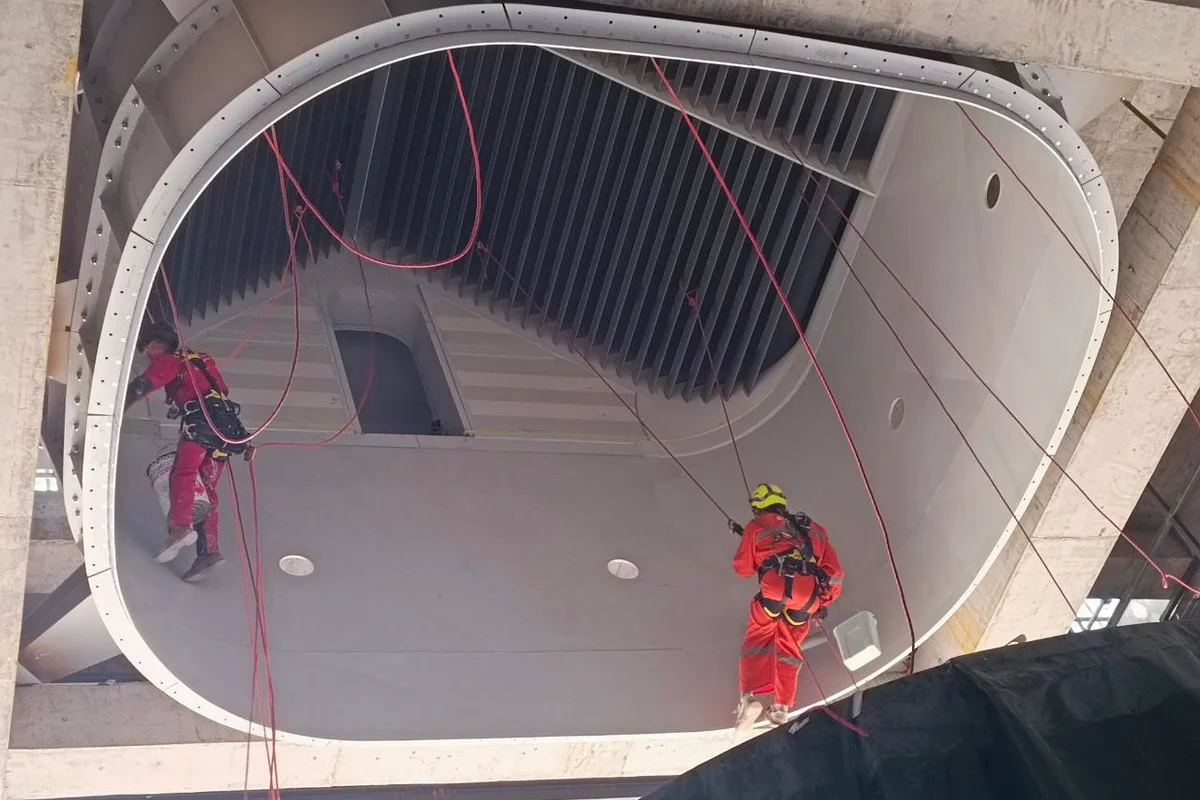

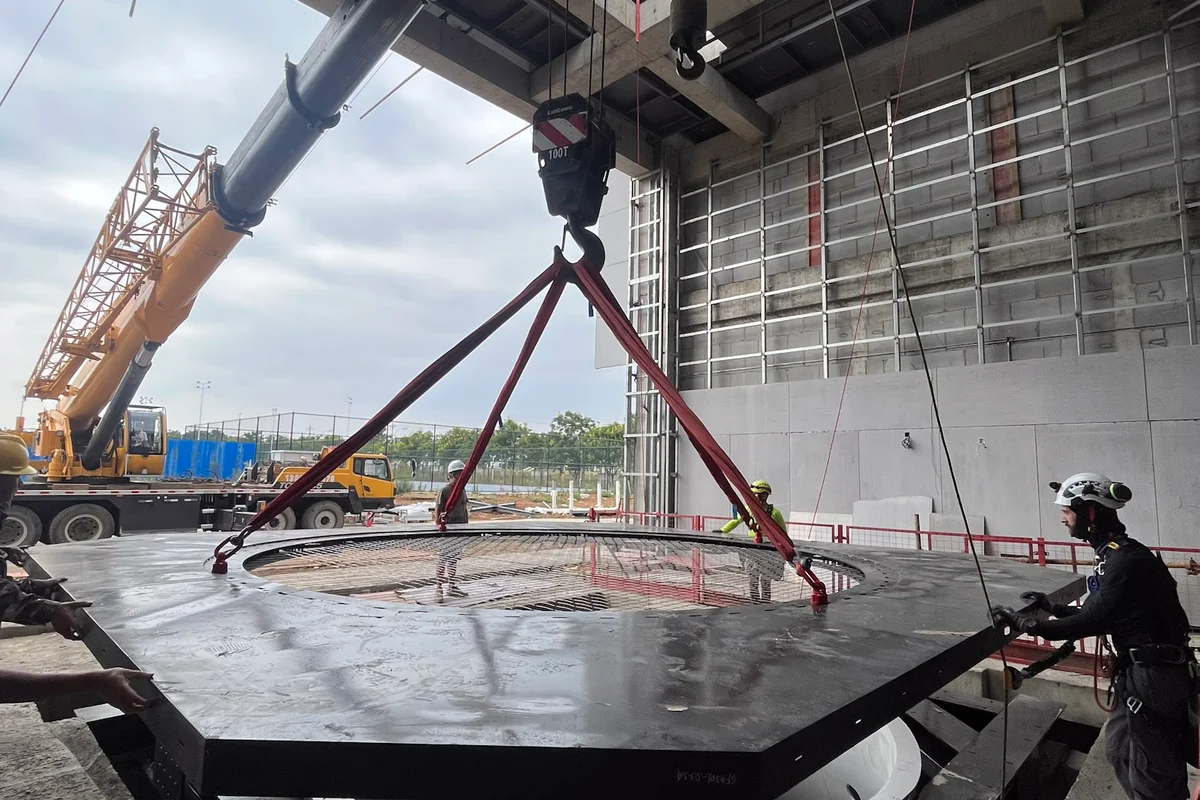

4,3 m FAI reikalavimus atitinkanti skrydžio kamera

Iki 280 km/h su „Beast“ galia

Vieno ir dvigubo kontūro parinktys

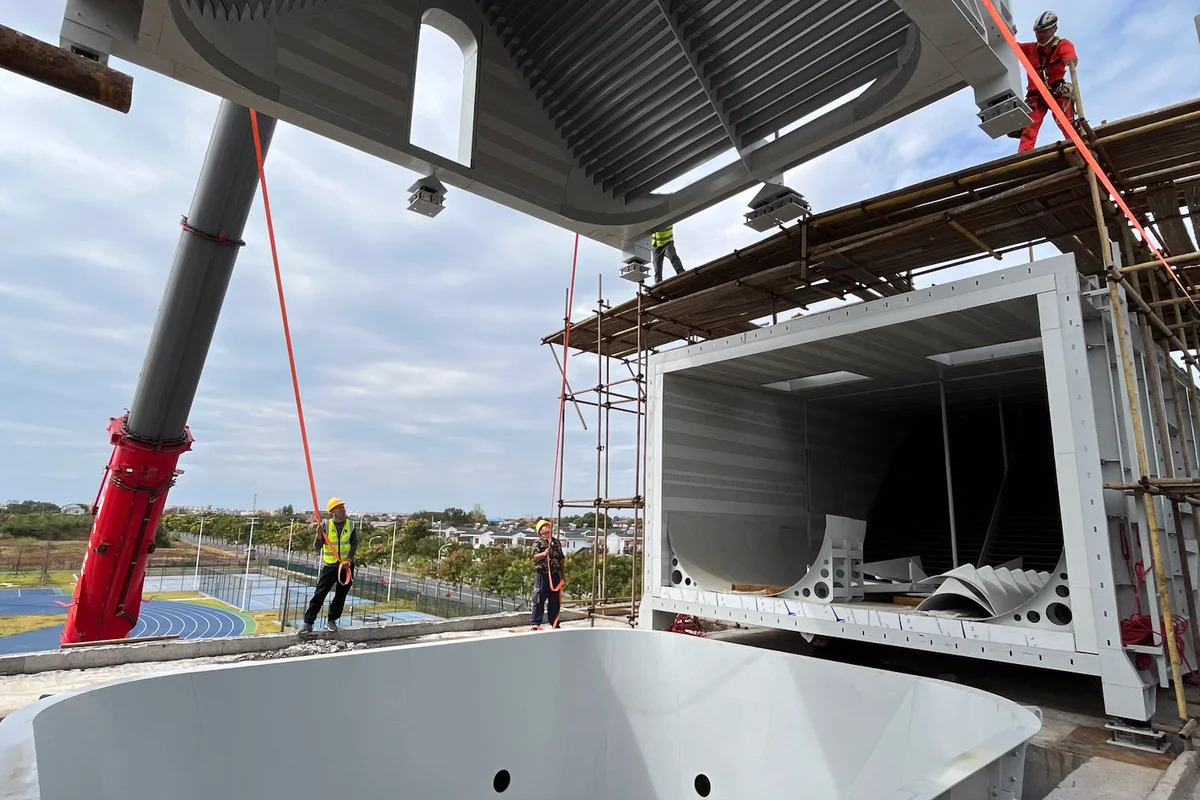

Integruotas aktyvus aušinimas per aerodinamines srauto kreipiamąsias mentes

14,51 kv. m. skrydžio plotas

Profesionalios varžybų funkcijos

Techninės specifikacijos

Bendra

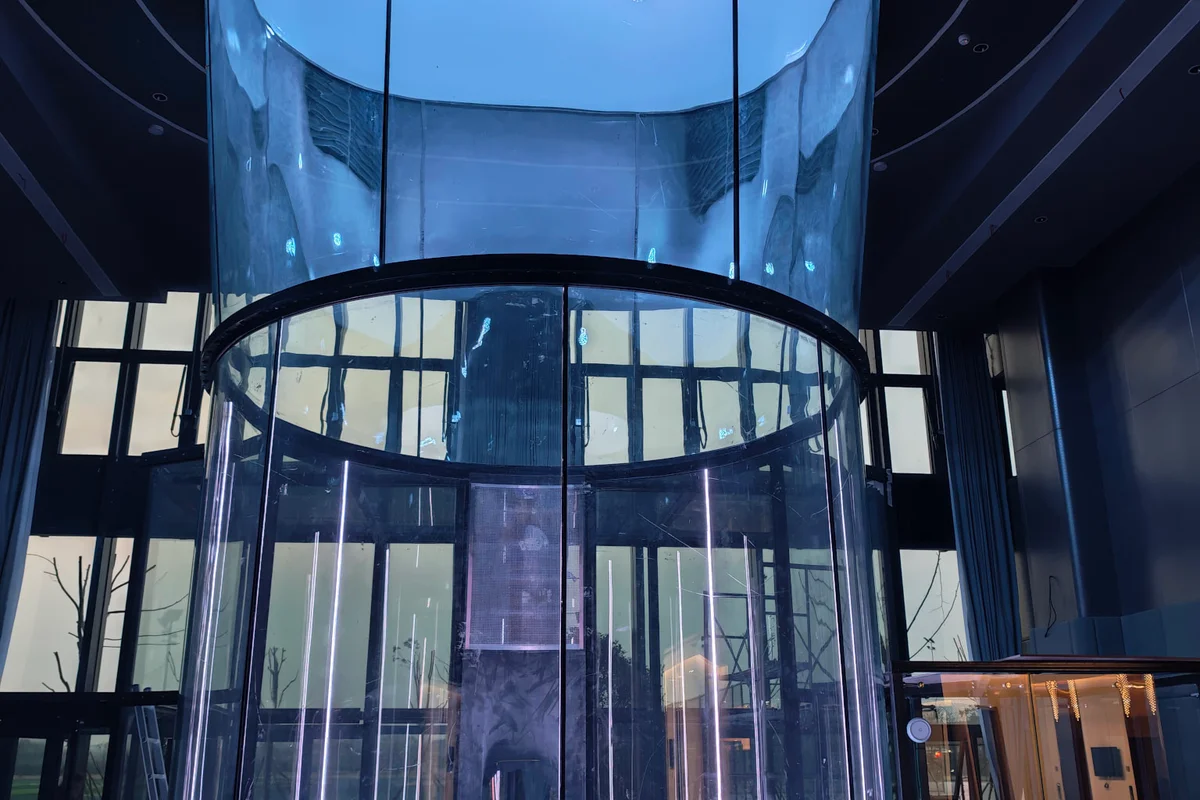

Kameros skersmuo4.3 m (14')

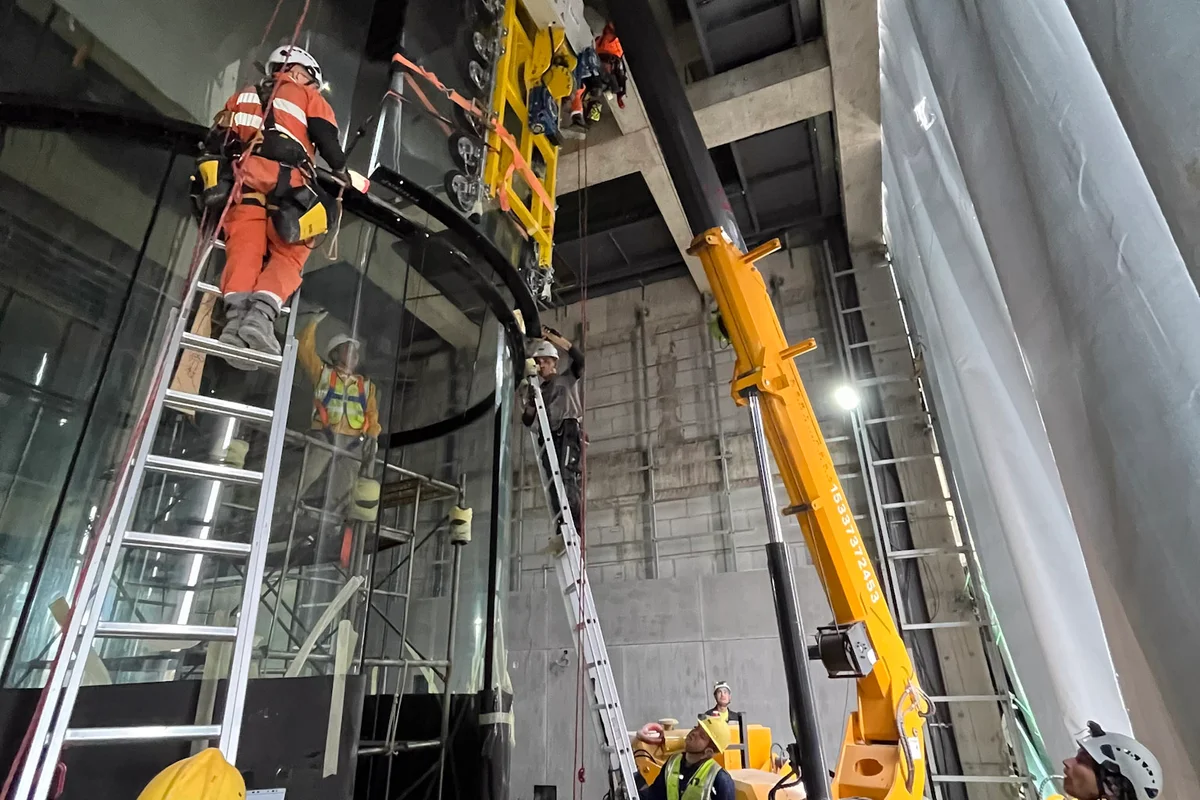

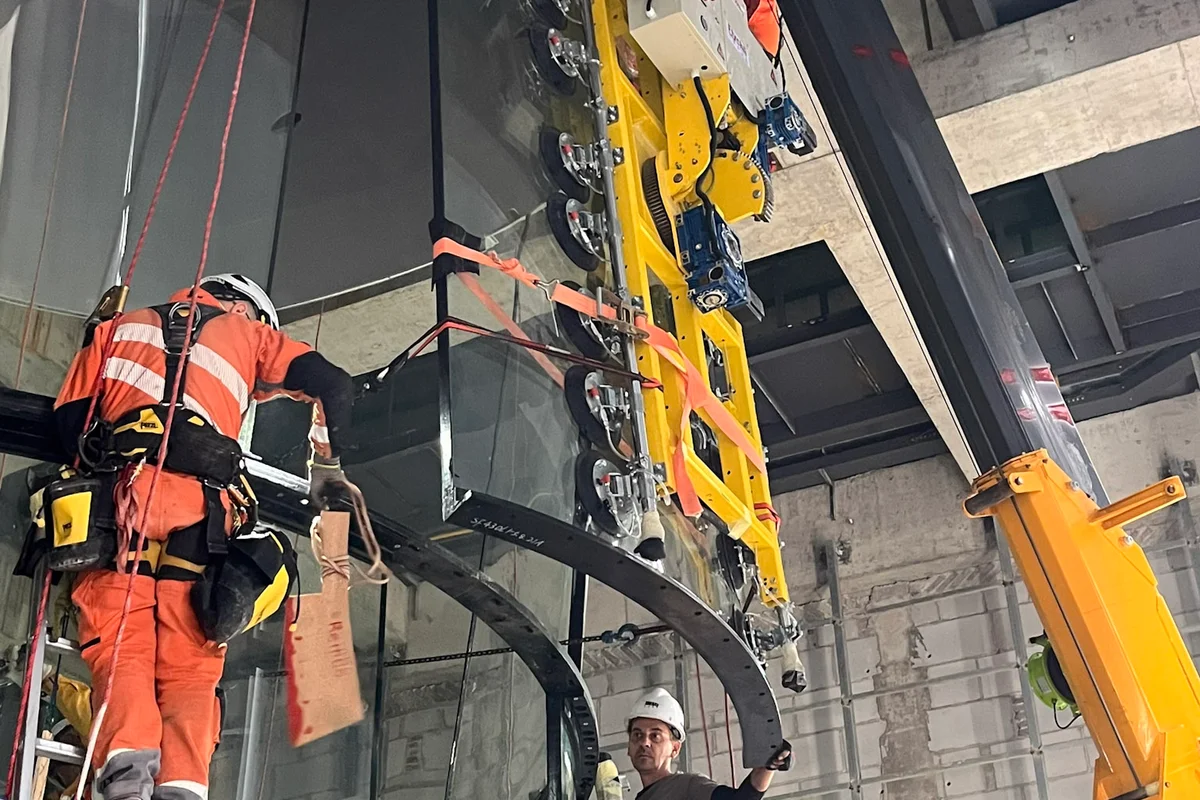

Stiklo aukštis (numatytasis)4.2 m (13'8")

Stiklo aukštis (maksimalus)10 m (32'8")

Kameros plotas14.51 sq.m.

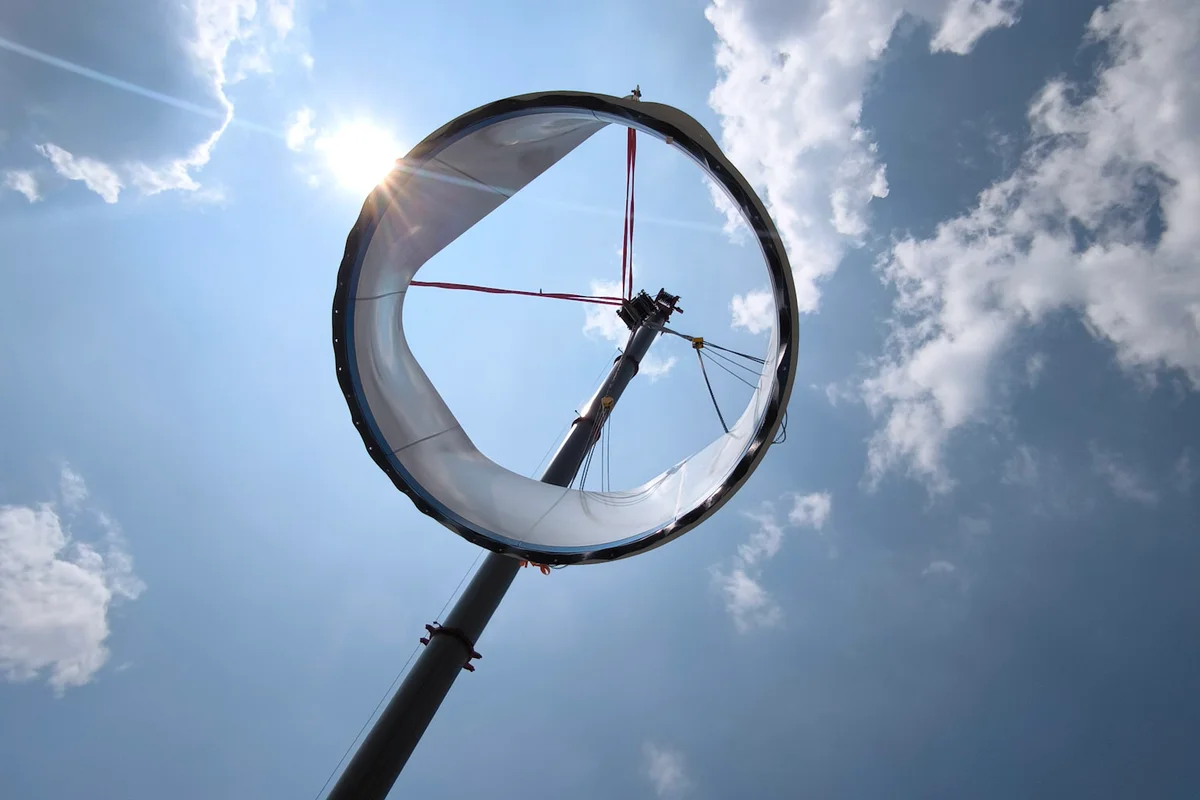

Difuzijos laipsnis1.9

Idealus pritaikymas

Pasaulio čempionatai

Suprojektuokite FAI reikalavimus atitinkančius objektus, galinčius rengti profesionalias skraidymo vėjo tunelyje varžybas ir lygas.

Profesionalus mokymas

Užtikrinkite tikslų oro srautą ir sąlygas be turbulencijos elito parašiutininkų tobulėjimui ir techniniam koučingui.

Kariniai mokymai

Palengvinkite saugią, ekonomišką ir realistišką laisvojo kritimo simuliaciją desantininkams ir gynybos personalui.

Sporto kompleksai

Modernus traukos objektas, sukurtas pakelti šiuolaikinių sporto kompleksų ir rekreacijos objektų lygį.

Pasiruošę pradėti projektą?

Bendradarbiaukite su mūsų Štutgarte įsikūrusia inžinierių komanda, kad sukonfigūruotumėte idealų didelio našumo vėjo tunelio sprendimą jūsų specifiniams tikslams.

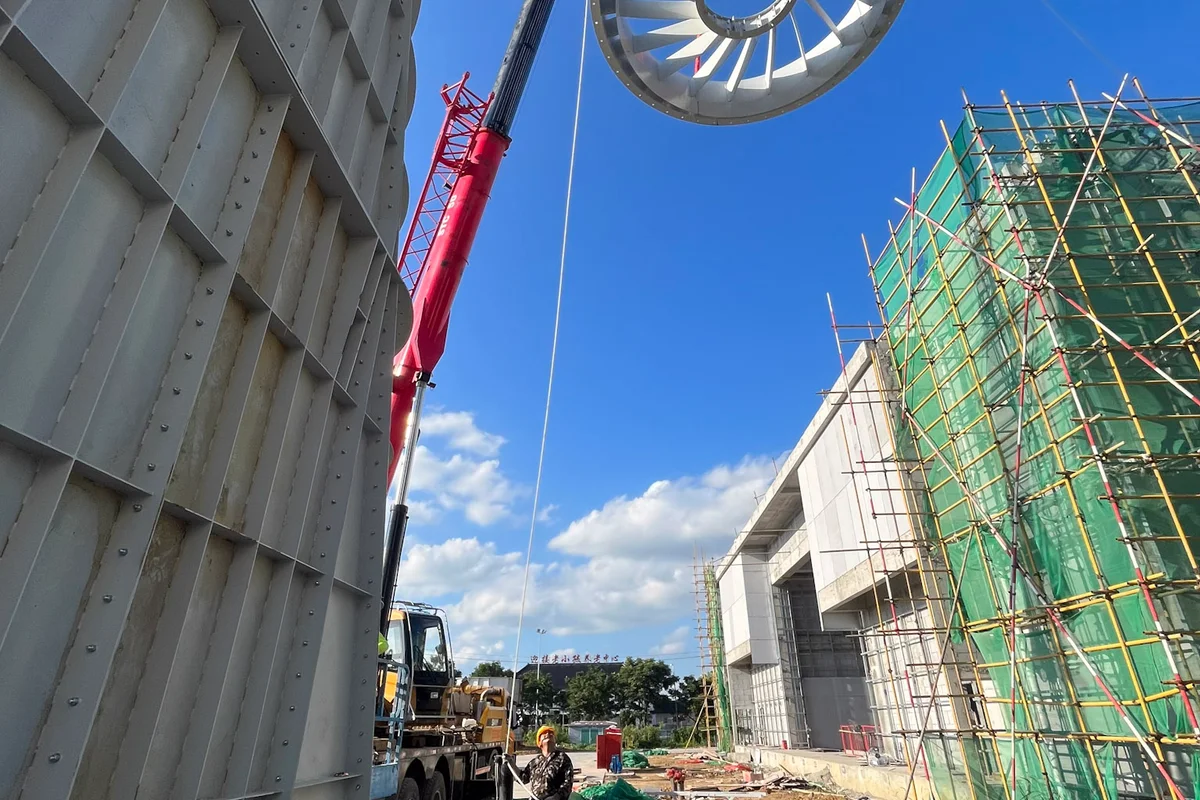

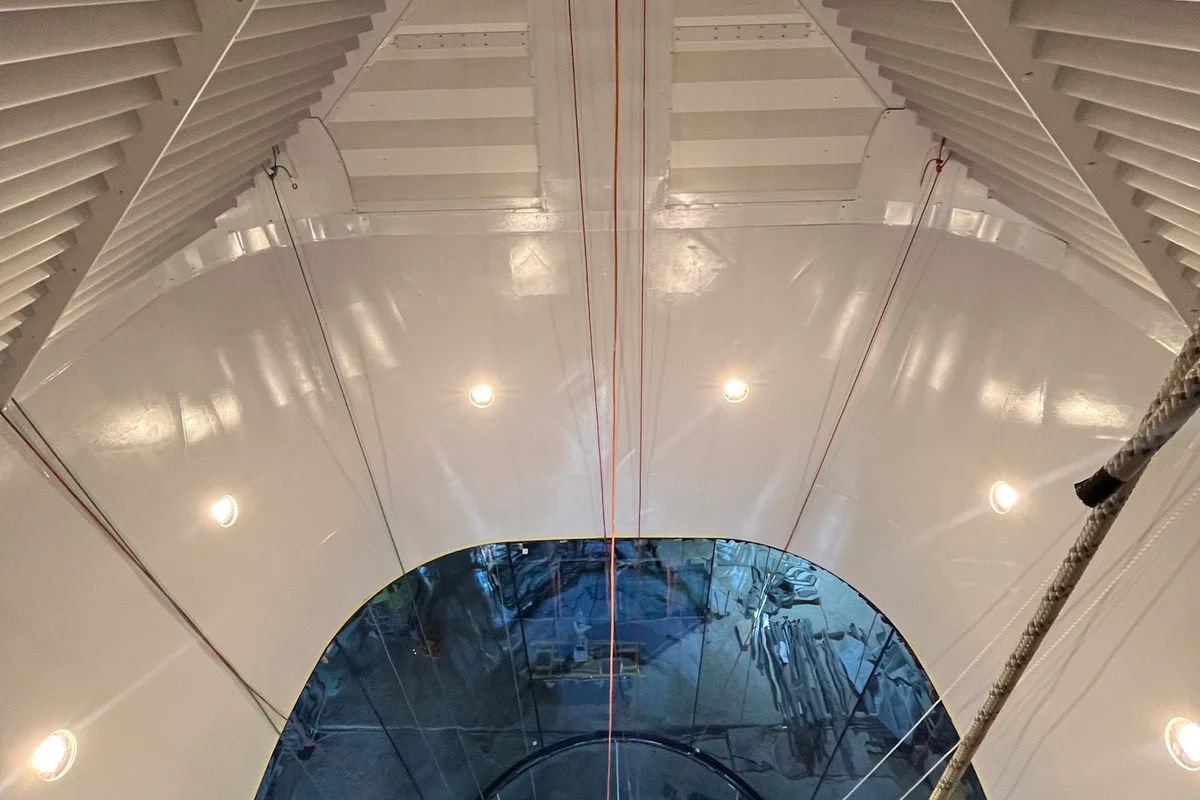

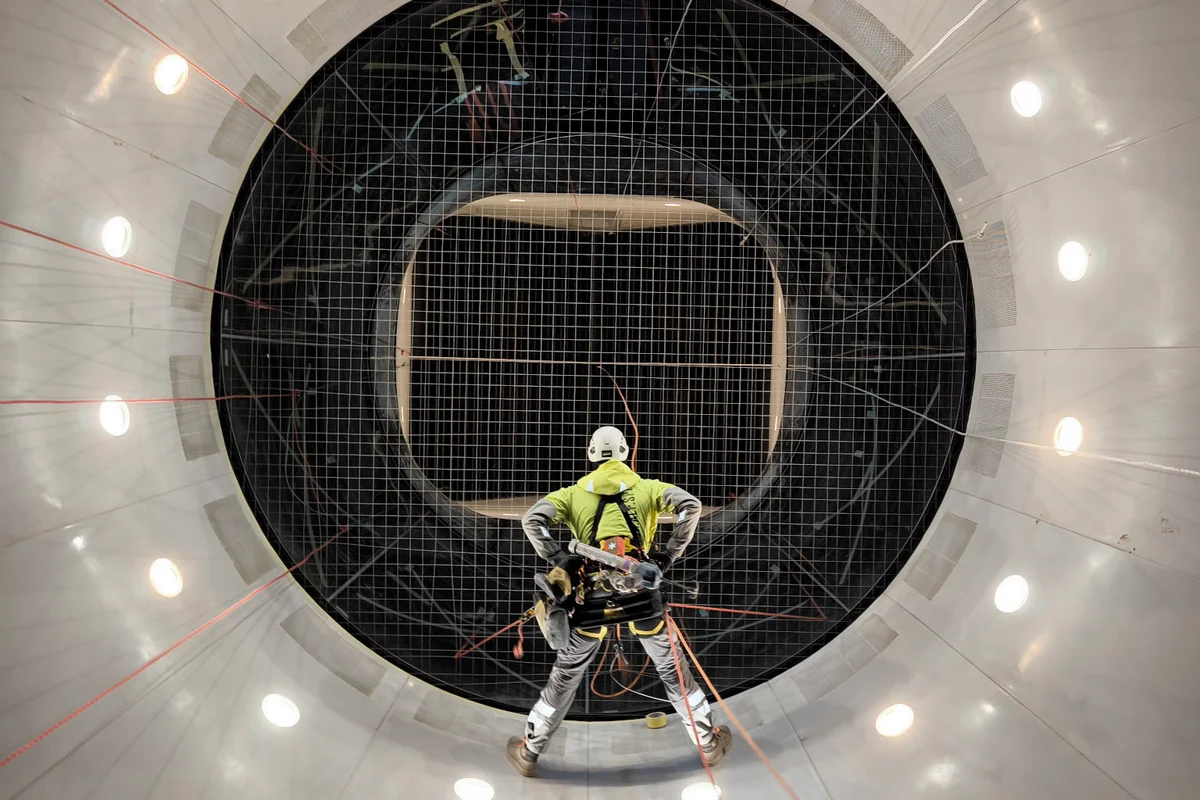

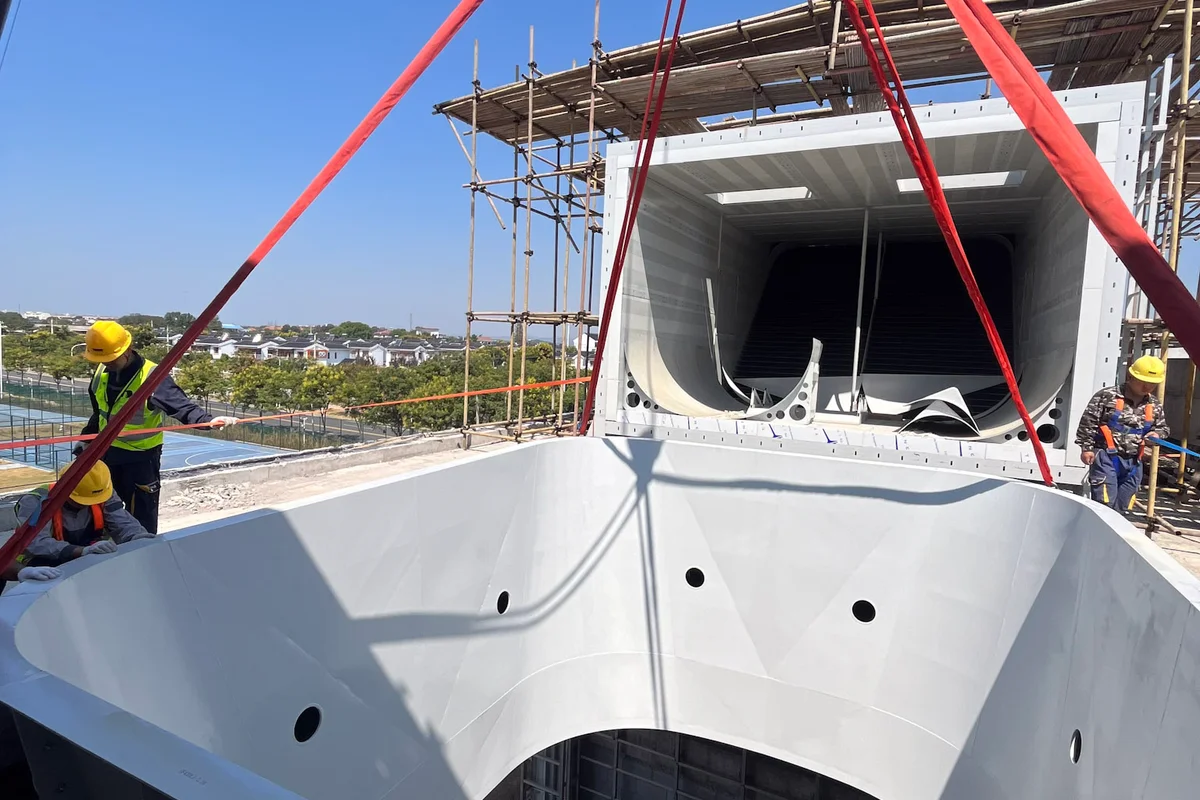

Galingas kranas kelia žiedinį statoriaus menčių žiedą į vietą montuojant TT43 Smart vėjo tunelį Flight Town projekte Kinijoje. Šis komponentas yra ašinio ventiliatoriaus mazgo dalis ir turi stacionarias mentes, skirtas ištiesinti oro srautą kilpoje. Kairėje stovi didelė surenkama plieninė ortakio sekcija, paruošta integravimui į vėjo tunelio konstrukciją.

Kranas kelia statoriaus menčių mazgą TT43 Smart montavimui Kinijoje

Galingas kranas kelia žiedinį statoriaus menčių žiedą į vietą montuojant TT43 Smart vėjo tunelį Flight Town projekte Kinijoje. Šis komponentas yra ašinio ventiliatoriaus mazgo dalis ir turi stacionarias mentes, skirtas ištiesinti oro srautą kilpoje. Kairėje stovi didelė surenkama plieninė ortakio sekcija, paruošta integravimui į vėjo tunelio konstrukciją.

2 / 27

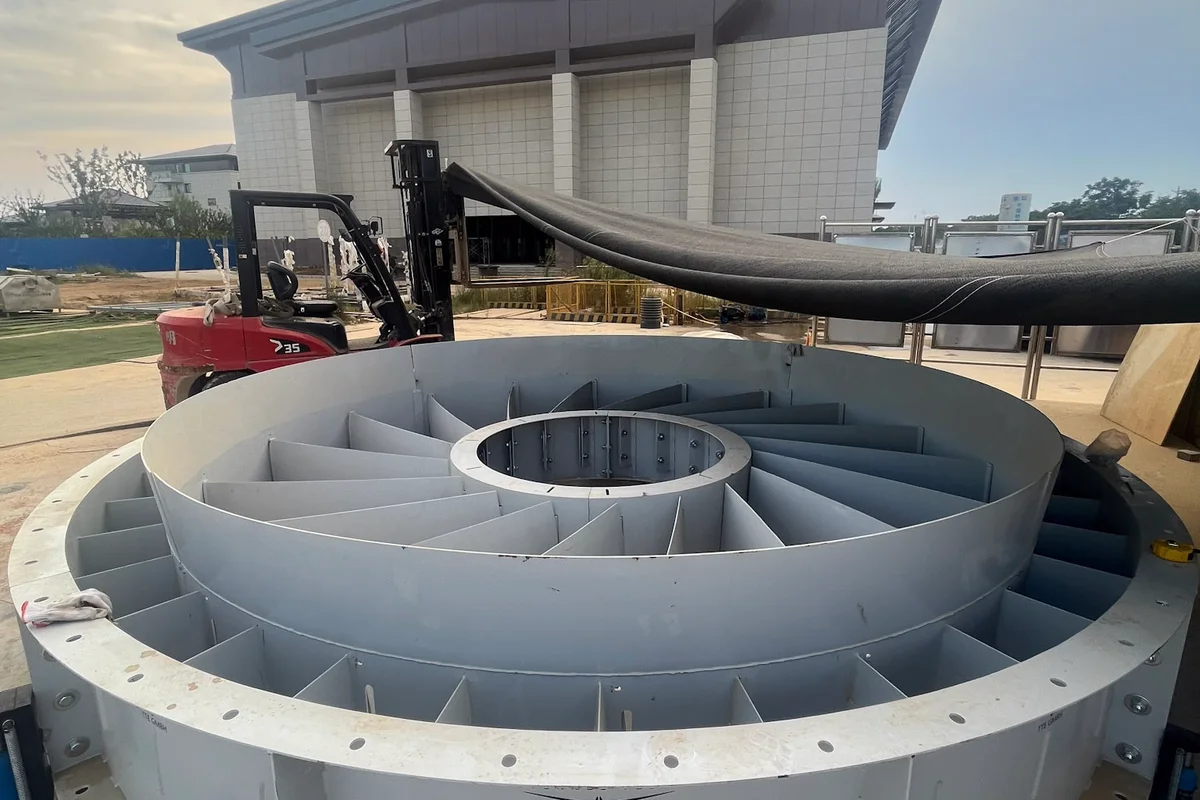

Didelis apskritas statoriaus menčių mazgas guli ant žemės montuojant TT43 Smart vėjo tunelį China Flight Town. Komponentas turi fiksuotas radialines srauto kreipiamąsias mentes, išdėstytas tarp vidinės stebulės ir išorinio korpuso, skirtas valdyti oro srautą ašinio ventiliatoriaus sekcijoje. TTE GMBH logotipas matomas plieninio korpuso išorėje. Statybin�ė įranga, įskaitant šakinį krautuvą ir elektrinius įrankius, supa įrenginį, o fone matomas objekto pastatas.

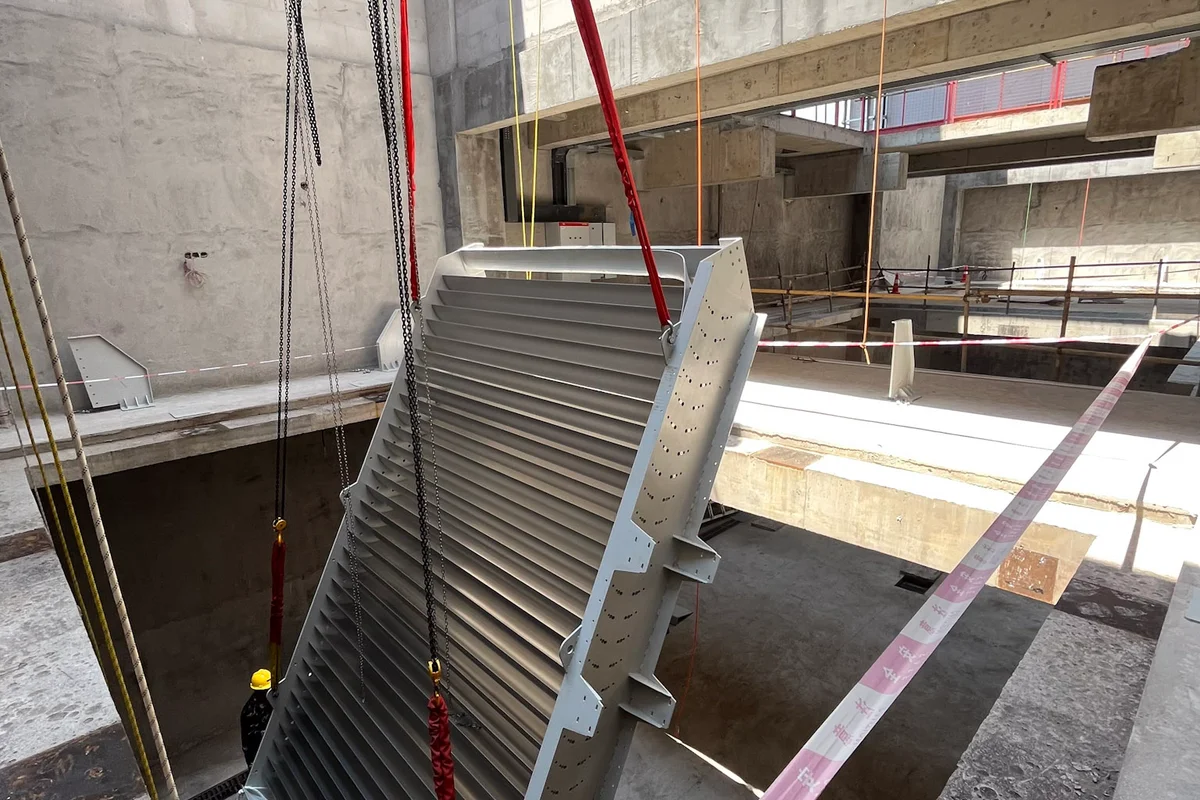

Kreipiamųjų menčių mazgo su integruotu aktyviu aušinimu montavimas China Flight Town projekte. Šis komponentas priklauso TT43 Smart vėjo tuneliui ir sujungia oro srauto nukreipimą su šilumos valdymo galimybėmis. Aliuminio mentėse yra vidiniai aušinimo skysčio kanalai, skirti išsklaidyti veikimo metu susidarančią šilumą. Mazgas pakabintas kranu betono statinio konstrukcijoje, paruoštas montuoti į grįžtamojo ortakio kampą.

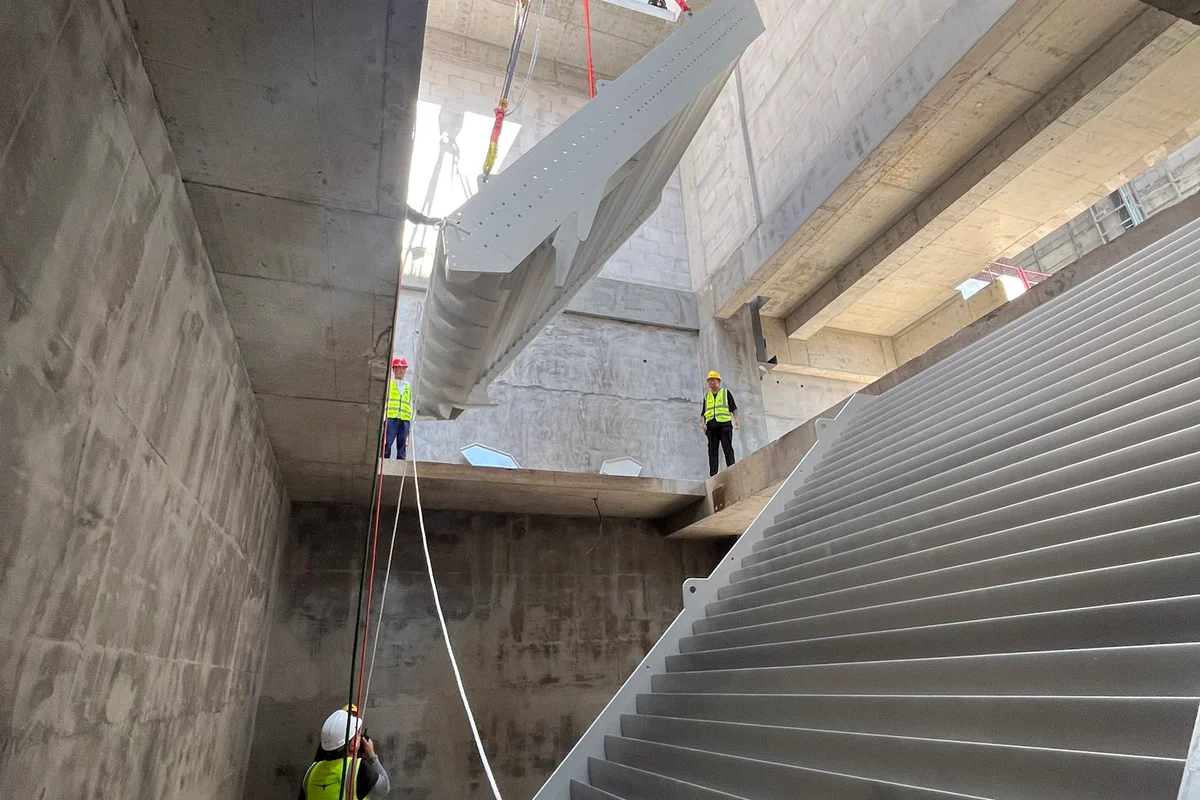

Technikai vadovauja kreipiamųjų menčių su integruotu aušinimu montavimui į TT43 Smart vėjo tunelio betoninę ortakio konstrukciją China Flight Town. Kranas nuleidžia aliuminio mentės segmentą per viršutinę angą į grįžtamąjį ortakį. Šios kreipiamosios mentės turi vidinius aušinimo kanalus, kad veiktų kaip šilumokaičiai, valdydamos oro temperatūrą ir nukreipdamos oro srautą 90 laipsnių kampu su minimalia turbulencija ir slėgio nuostoliais.

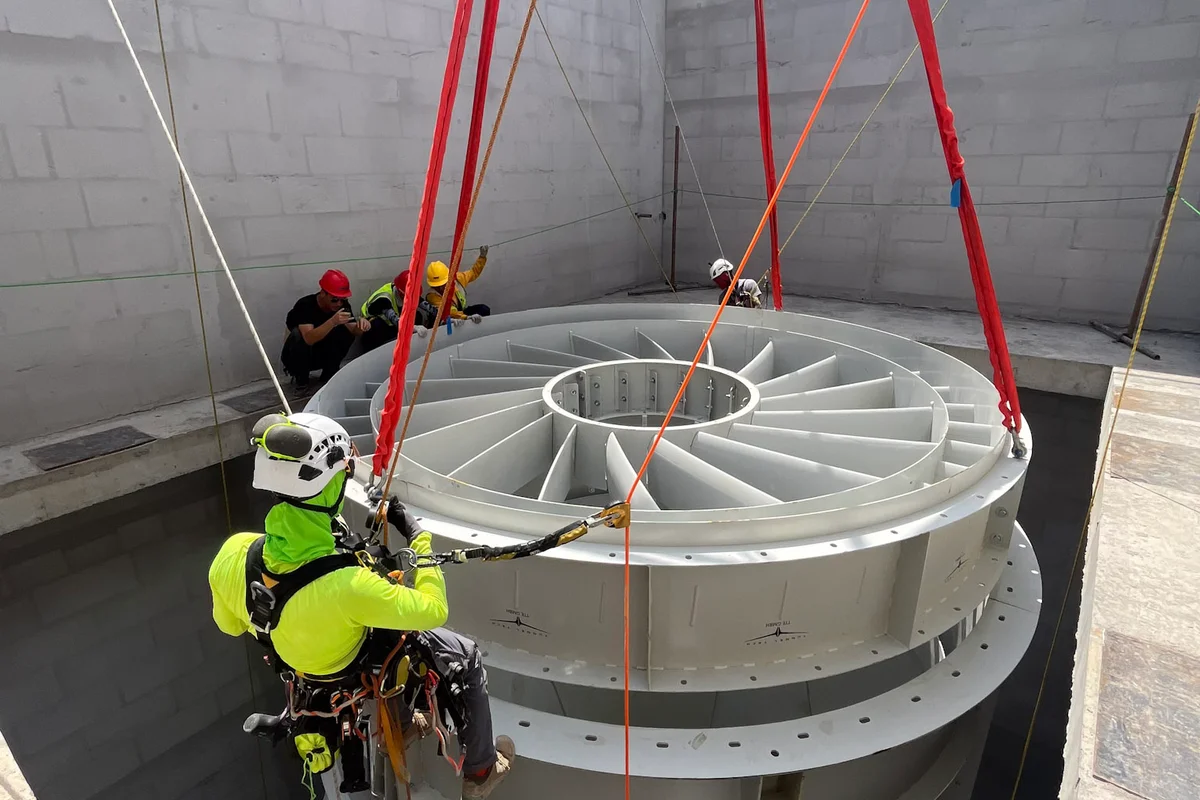

Aukštalipis technikas vadovauja ašinio ventiliatoriaus statoriaus menčių bloko montavimui į betoninį korpusą. Ši sunkiasvorė kėlimo operacija yra TunnelTech TT43 Smart vėjo tunelio statybos dalis China Flight Town projekte. Plieninėje sekcijoje yra stacionarios statoriaus mentės, reikalingos oro srautui ištiesinti vertikaliame grįžtamajame ortakyje. Komponentas kabo ant raudonų kėlimo diržų, leidžiantis į objekto betoninę konstrukciją.

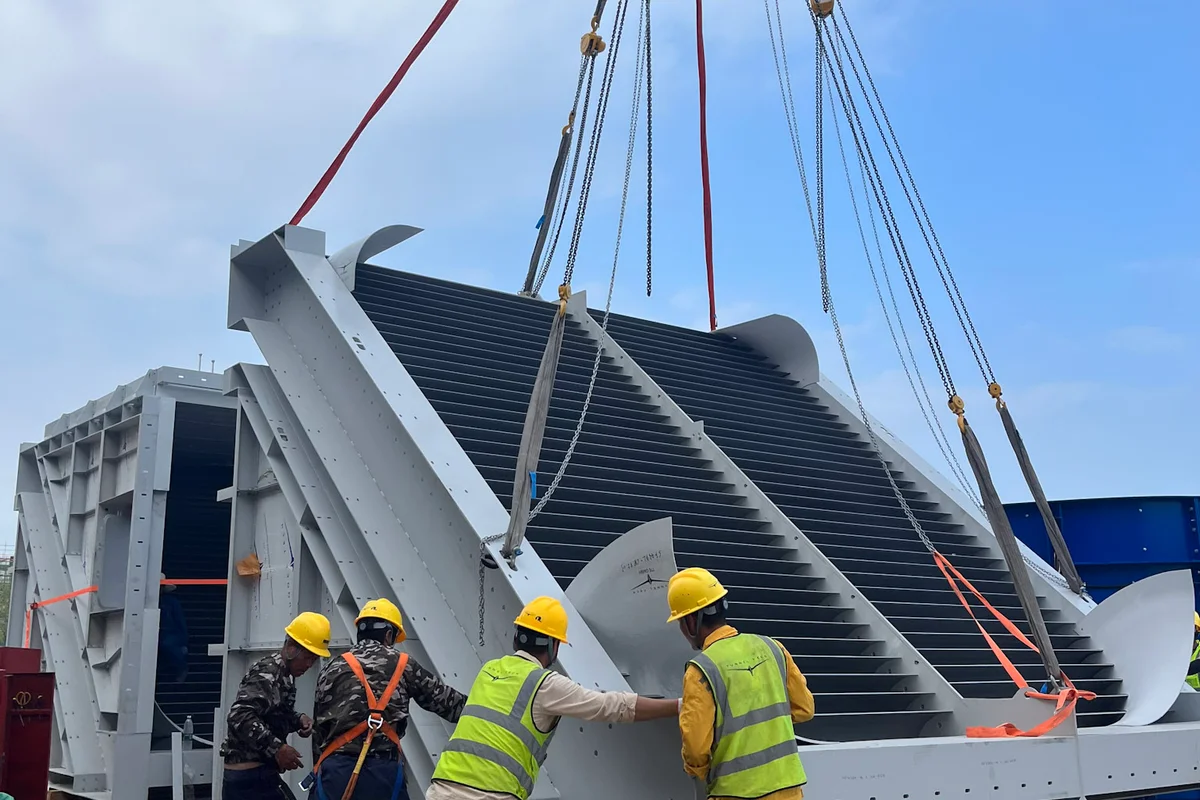

Kranas kelia kreipiamųjų menčių sekciją montuojant TT43 Smart vėjo tunelį China Flight Town projekte. Statybos personalas nukreipia plieninio rėmo bloką, kuriame yra integruoti aušinimo skysčio kanalai, skirti įrenginio aktyviai aušinimo sistemai. Šios mentės veikia kaip šilumokaičiai, reguliuojantys oro srauto temperatūrą, nukreipdamos orą per recirkuliacinio ortakio kilpos kampą.

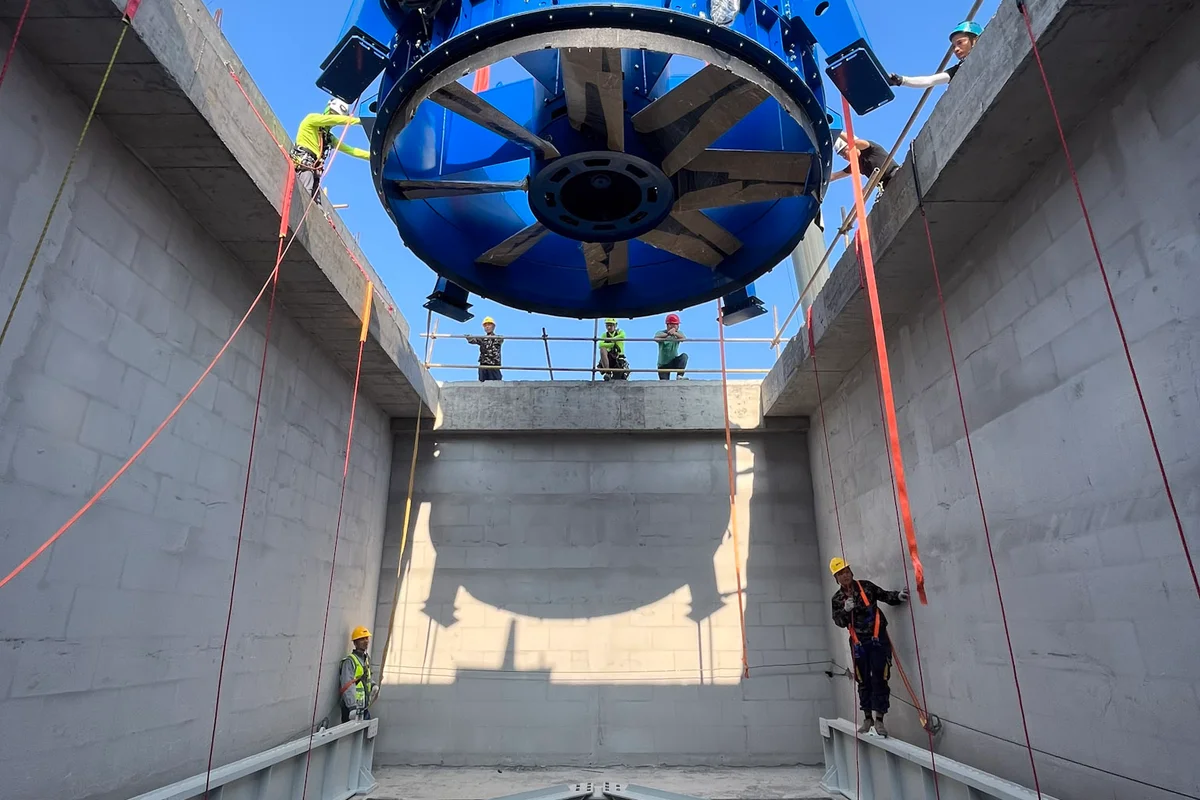

Didelės galios kranas nuleidžia mėlyną EVG ašinio ventiliatoriaus (Axial fan) bloką į vertikalų betoninį TT43 Smart vėjo tunelio (Wind tunnel) grįžtamąjį ortakį (Return duct) China Flight Town objekte. Ventiliatoriaus mazgas su anglies pluošto mentėmis (Carbon-fiber blades) leidžiasi link stacionarios kreipiamųjų menčių (Guide vanes) konstrukcijos, esančios šachtos apačioje. Montavimo technikai nukreipia krovinį naudodami aukštalipių įrangą, kad užtikrintų tikslų išlygiavimą betoniniame korpuse. Šis montavimo etapas patalpina pagrindinius oro srauto (Airflow) generavimo komponentus grįžtamojo kontūro struktūroje.

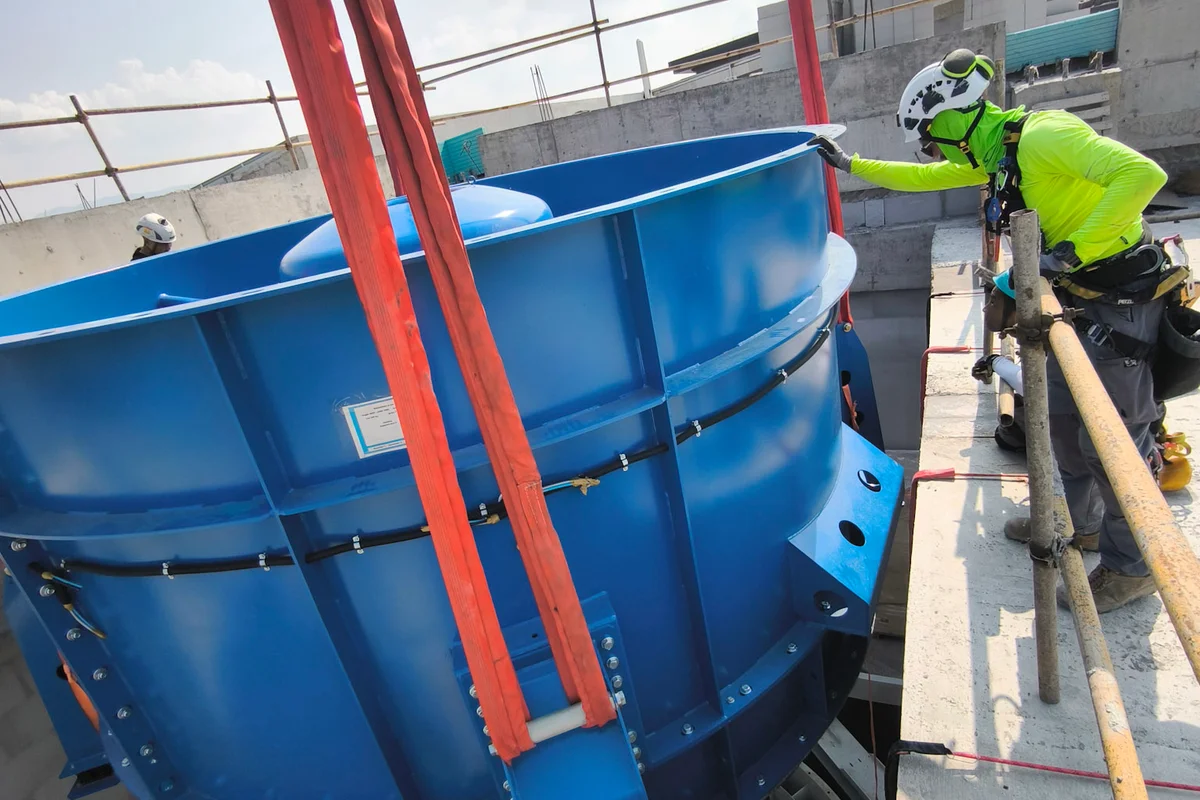

Statybininkai vadovauja didelės galios ašinio ventiliatoriaus bloko montavimui TunnelTech TT43 Smart vėjo tuneliui China Flight Town projekte. Mėlynas plieninis ventiliatoriaus korpusas, pakabintas ant tvirtų krano diržų, leidžiamas į vertikalią betoninę grįžtamojo ortakio šachtą. Po korpusu matomas ventiliatoriaus darbaratis su anglies pluošto mentėmis, sukurtas efektyviam darbui recirkuliaciniame oro srauto kontūre.
