TT43 SMART

Čempionātam gatava veiktspēja

SMART sērijas flagmaņa modelis, kas paredzēts profesionāliem apmācību centriem un sacensību vietām. Piedāvā gan vienas, gan dubultas kontūras konfigurācijas.

Kameras diametrs

4.3 m (14')

Maks. ātrums

280 km/h

Jauda

1,260 kW

Trokšņa līmenis

60 dBA

Galvenās iezīmes

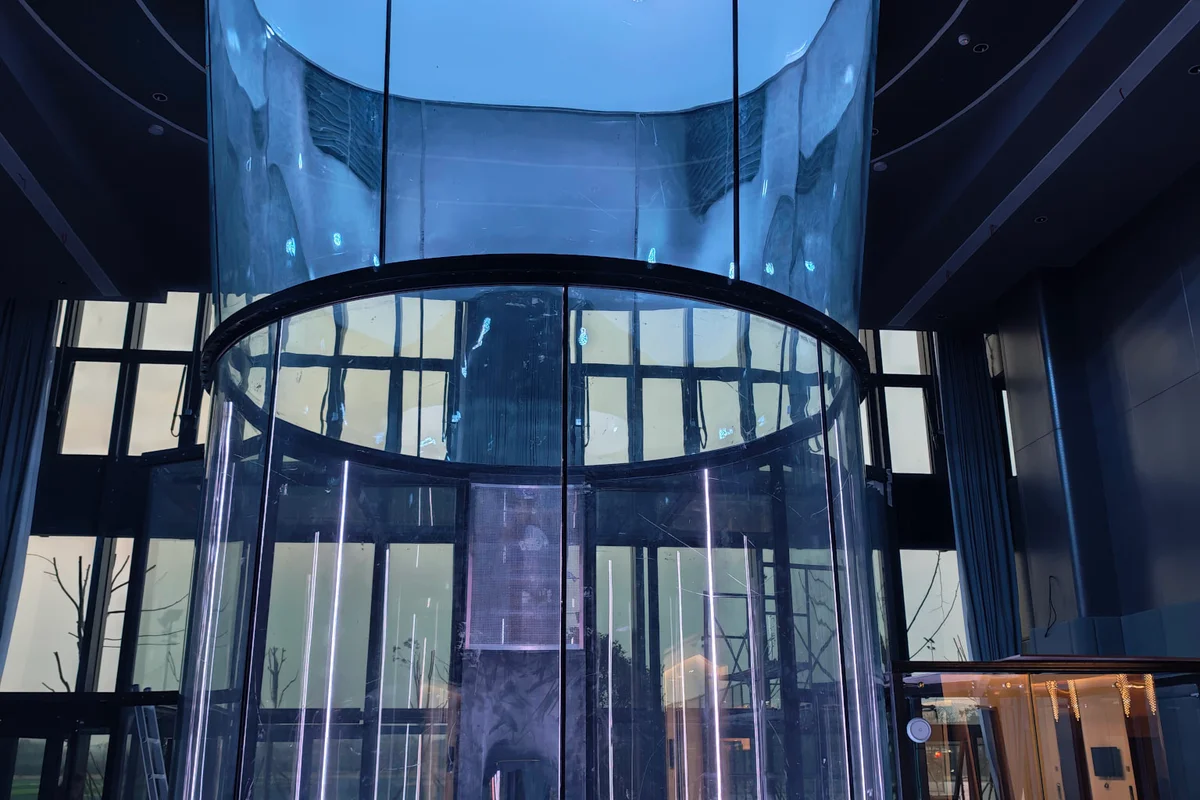

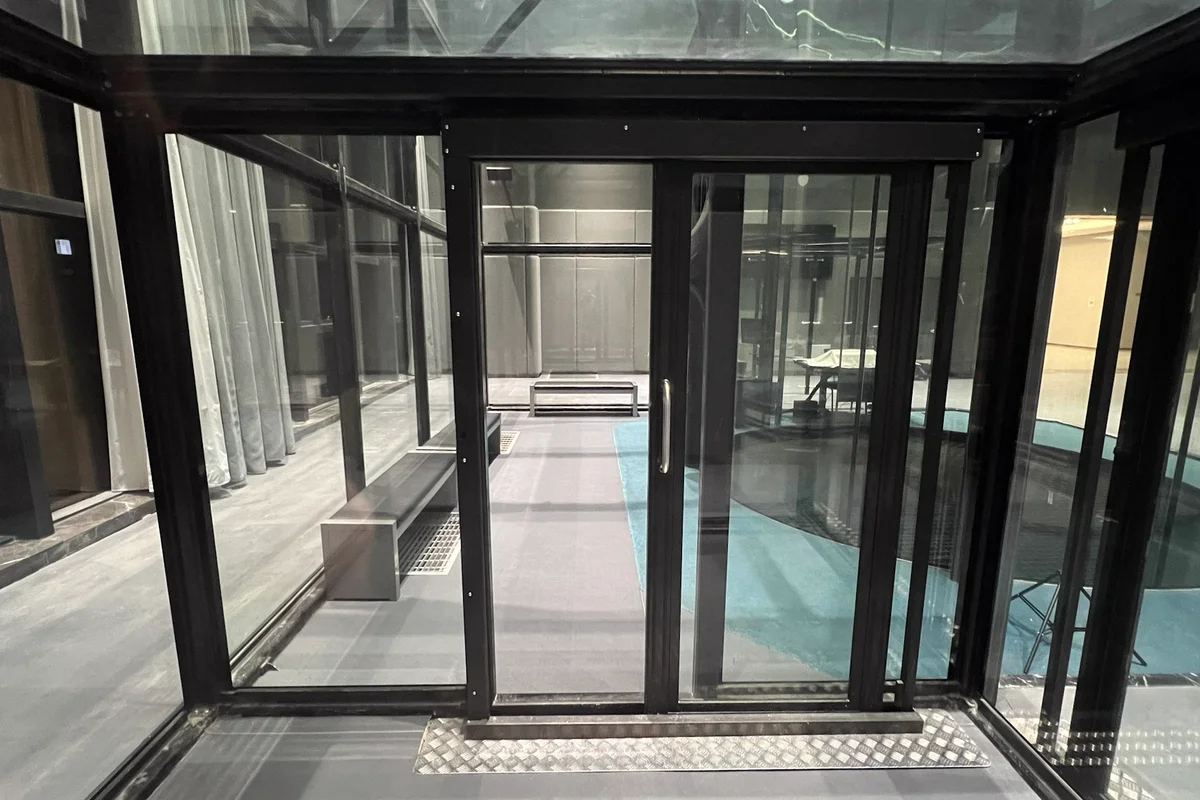

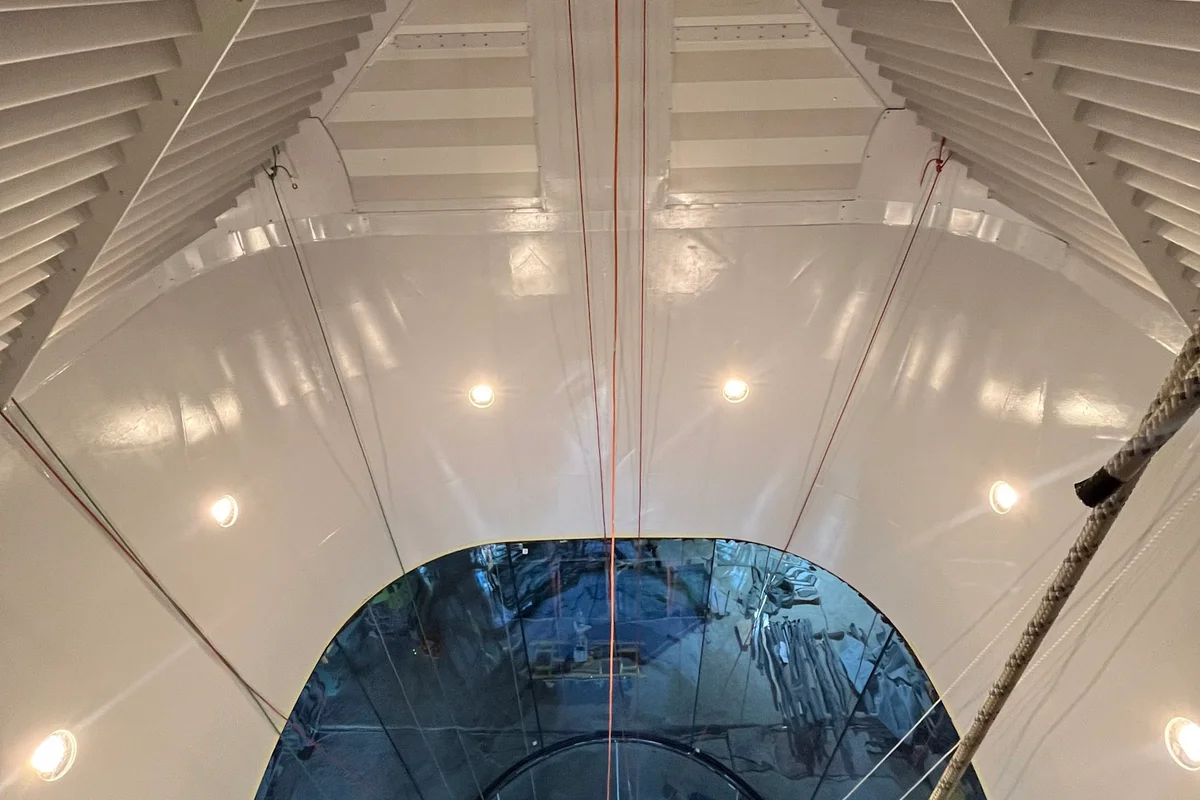

4,3 m FAI atbilstoša lidojuma kamera

Līdz 280 km/h ar Beast jaudu

Vienas un dubultas kontūras opcijas

Integrēta aktīvā dzesēšana caur aerodinamiskām vadlāpstiņām

14,51 kv.m. lidojuma laukums

Profesionālas sacensību funkcijas

Tehniskās specifikācijas

Vispārīgi

Kameras diametrs4.3 m (14')

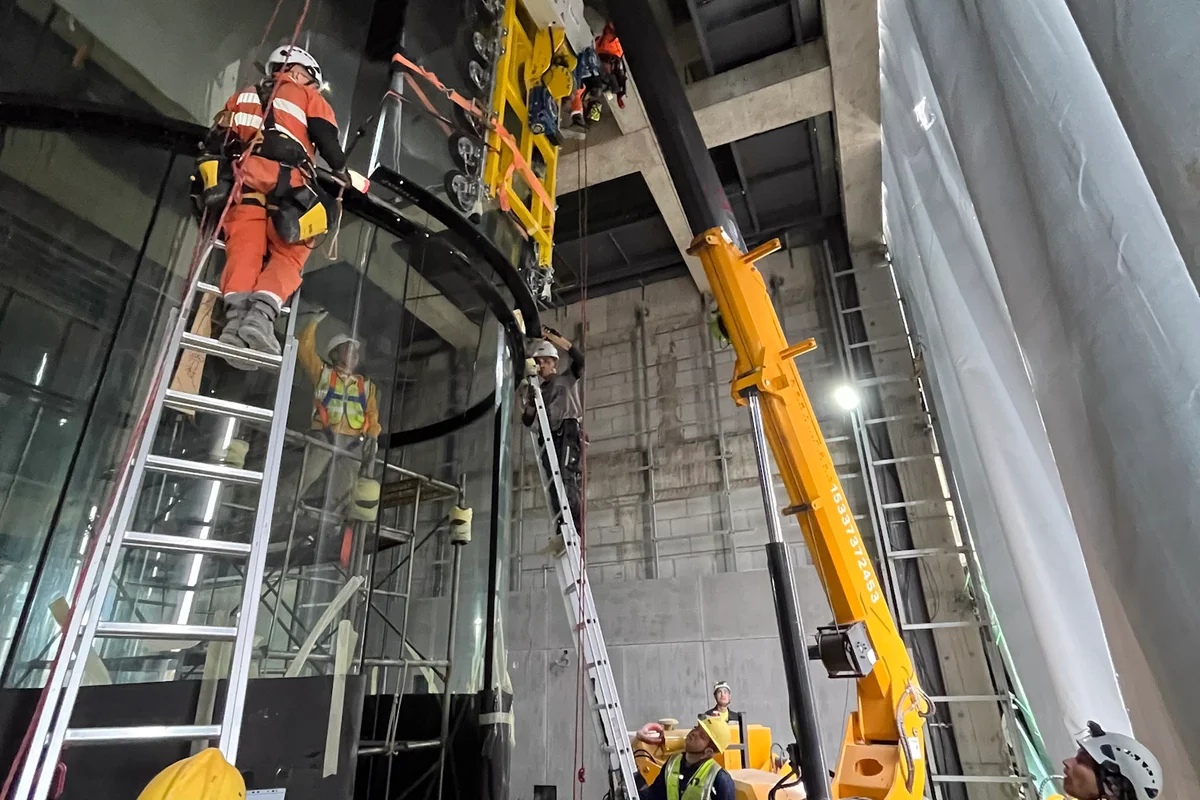

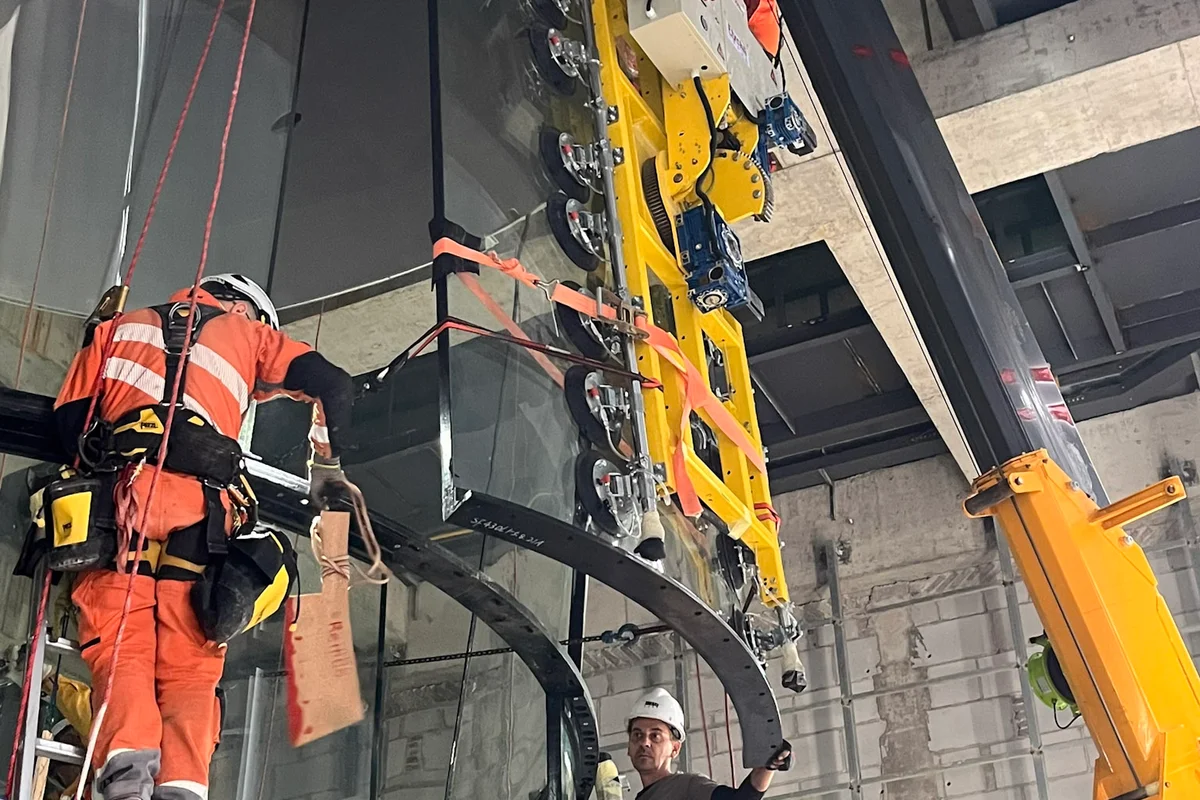

Stikla augstums (noklusējums)4.2 m (13'8")

Stikla augstums (maksimālais)10 m (32'8")

Kameras laukums14.51 sq.m.

Difūzijas ātrums1.9

Ideālie pielietojumi

Pasaules čempionāti

Projektējiet FAI atbilstošas iekārtas, kas spēj uzņemt profesionālas indoor skydiving sacensības un līgas.

Profesionālā apmācība

Nodrošiniet precīzu gaisa plūsmu un bez-turbulences apstākļus elites izpletņlēcēju progresam un tehniskajai apmācībai.

Militārās mācības

Veiciniet drošu, rentablu un reālistisku brīvā kritiena simulāciju desantniekiem un aizsardzības personālam.

Sporta kompleksi

Mūsdienīga enkura atrakcija, kas paredzēta, lai uzlabotu modernus sporta kompleksus un atpūtas iekārtas.

Vai esat gatavi sākt savu projektu?

Sadarbojieties ar mūsu Štutgartē bāzēto inženieru komandu, lai konfigurētu ideālo augstas veiktspējas vēja tuneļa risinājumu jūsu konkrētajiem mērķiem.

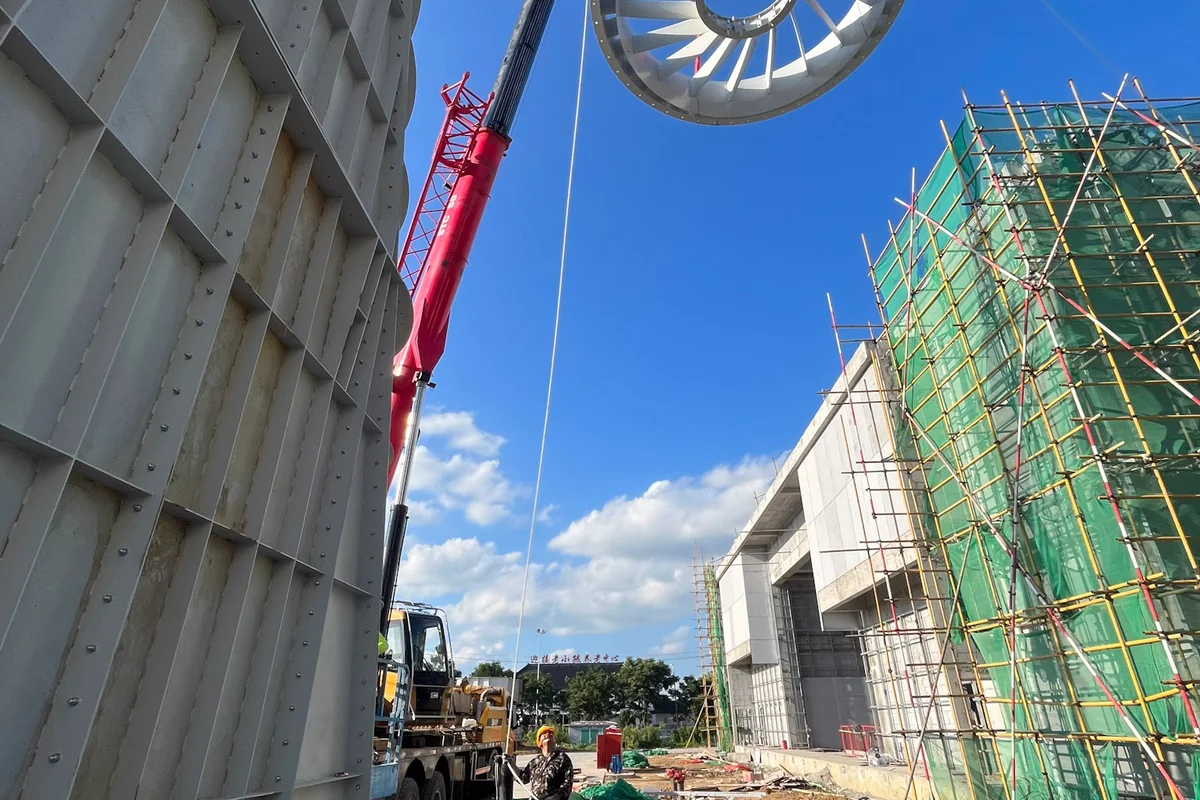

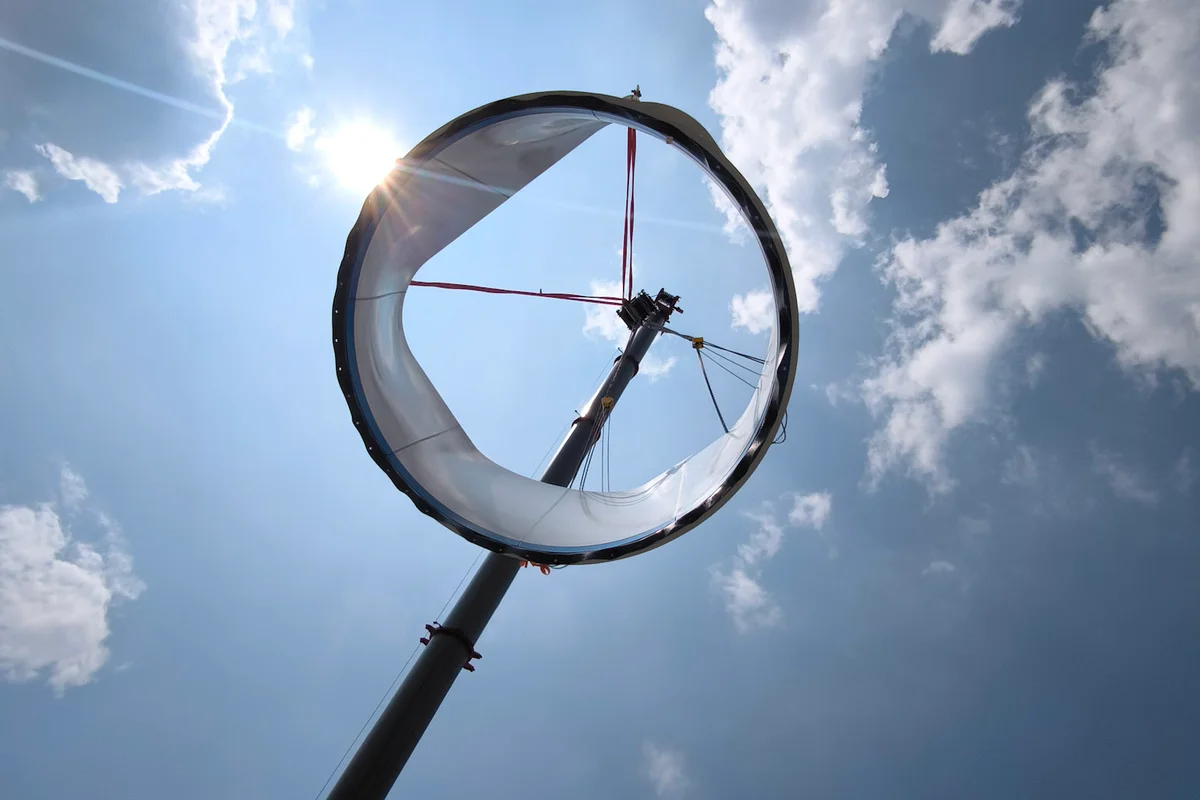

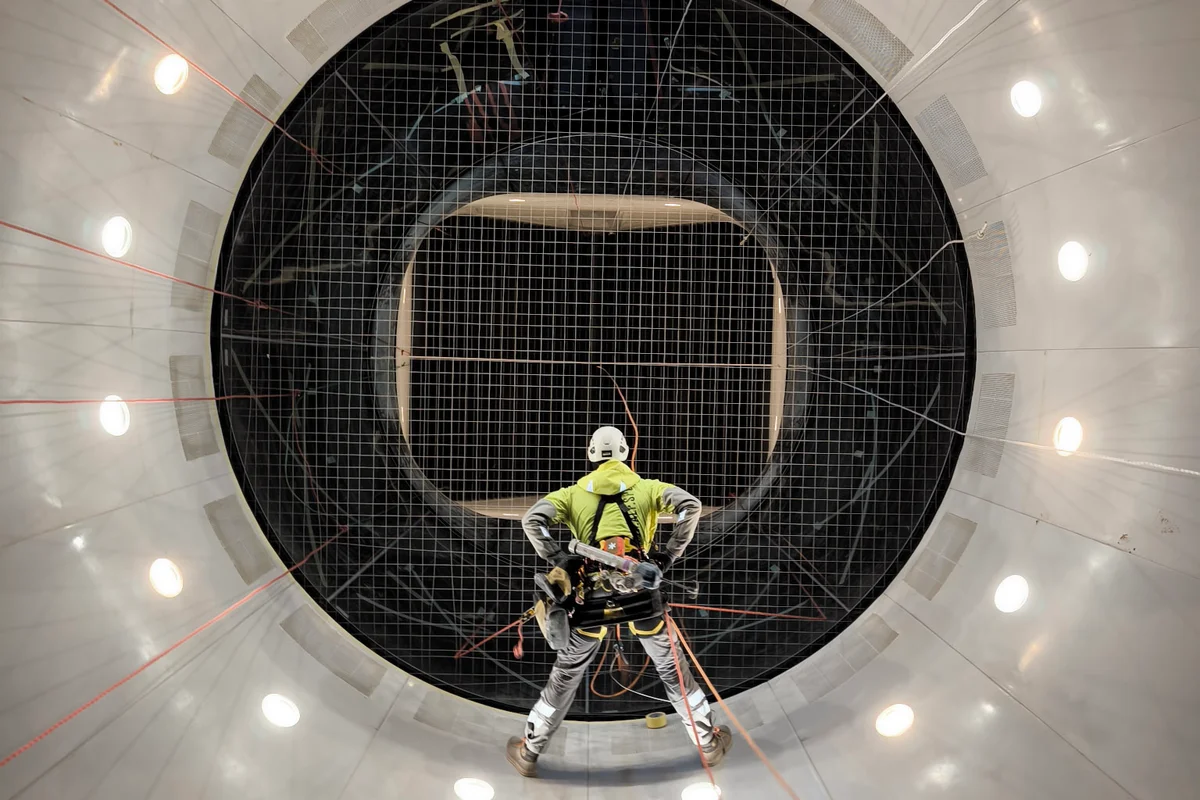

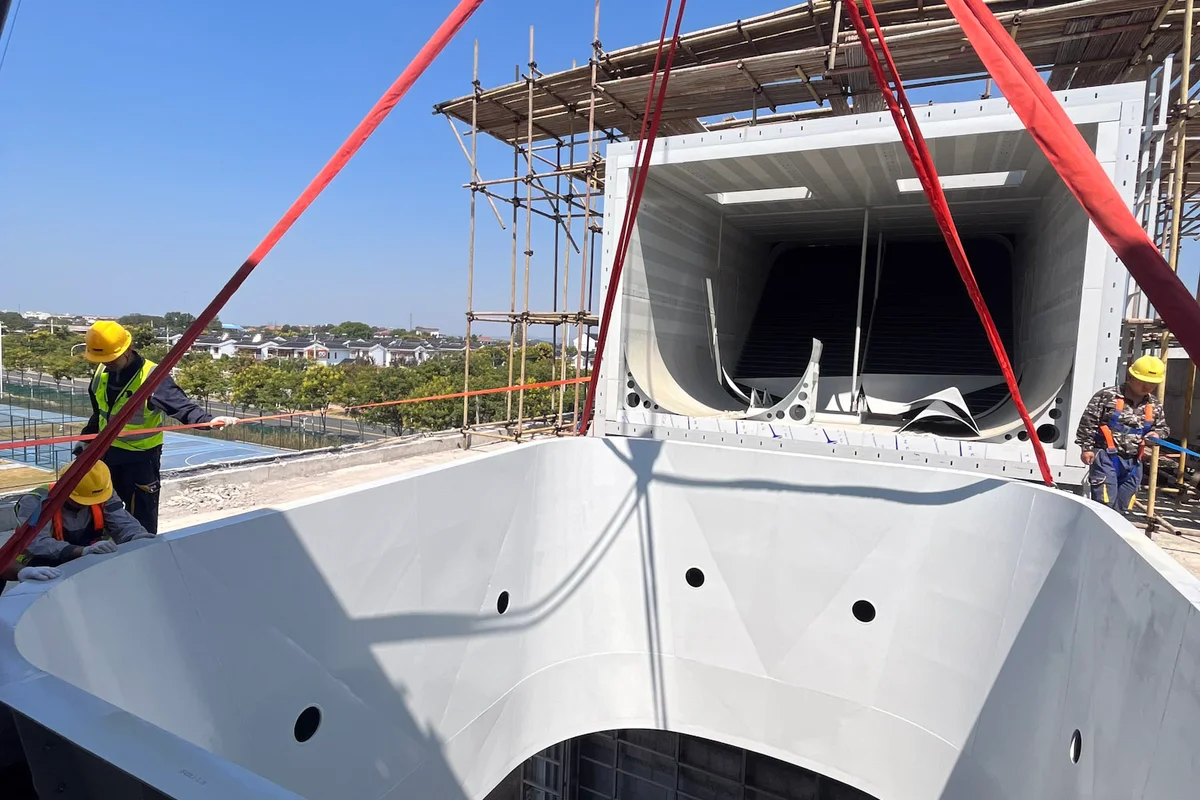

Lieljaudas celtnis paceļ apļveida statora lāpstiņu gredzenu pozīcijā TT43 Smart vēja tunela uzstādīšanas laikā Flight Town projektā Ķīnā. Šī sastāvdaļa ir daļa no aksiālā ventilatora bloka un ietver stacionāras lāpstiņas, kas paredzētas gaisa plūsmas iztaisnošanai cilpā. Pa kreisi stāv liela saliekama tērauda kanāla sekcija, kas gatava integrācijai vēja tunela konstrukcijā.

Celtnis paceļ statora lāpstiņu bloku TT43 Smart uzstādīšanai Ķīnā

Lieljaudas celtnis paceļ apļveida statora lāpstiņu gredzenu pozīcijā TT43 Smart vēja tunela uzstādīšanas laikā Flight Town projektā Ķīnā. Šī sastāvdaļa ir daļa no aksiālā ventilatora bloka un ietver stacionāras lāpstiņas, kas paredzētas gaisa plūsmas iztaisnošanai cilpā. Pa kreisi stāv liela saliekama tērauda kanāla sekcija, kas gatava integrācijai vēja tunela konstrukcijā.

2 / 27

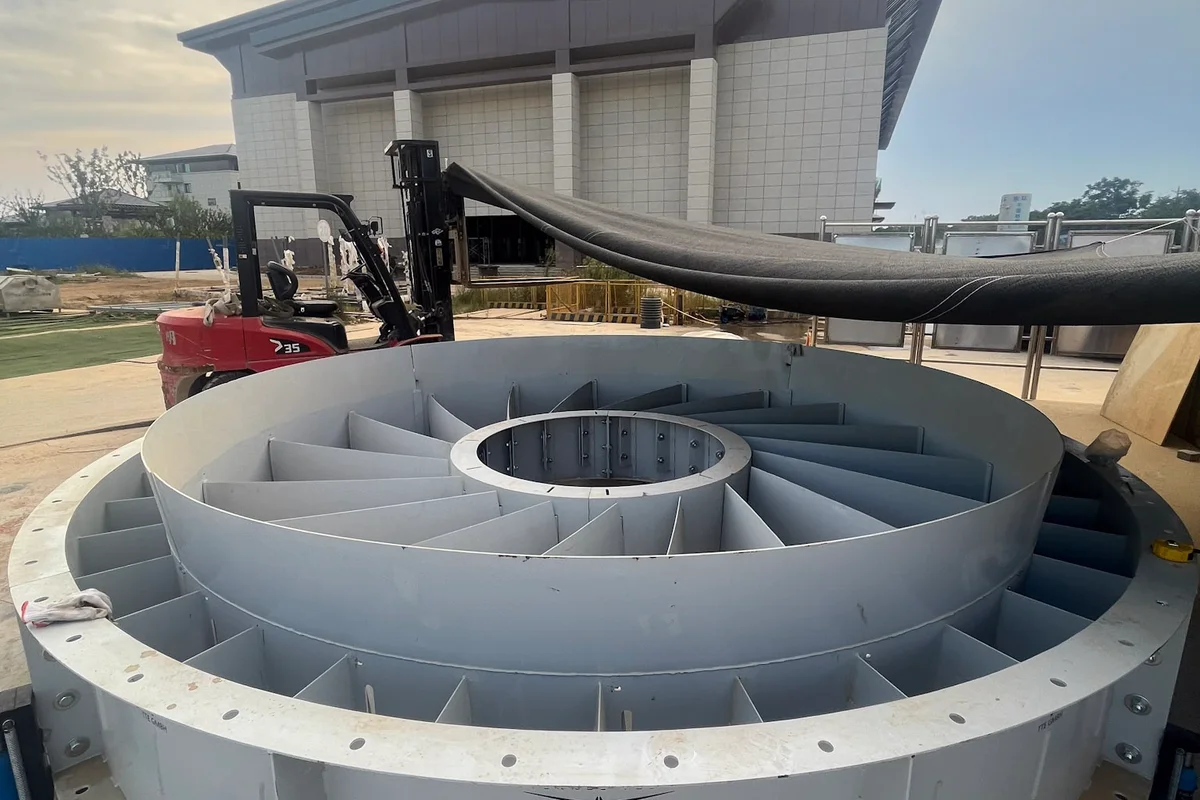

Liels apļveida statora lāpstiņu bloks atrodas uz zemes TT43 Smart vēja tuneļa uzstādīšanas laikā China Flight Town. Komponentam ir fiksētas radiālās vadlāpstiņas, kas izvietotas starp iekšējo rumbu un ārējo apvalku, un tās ir paredzētas gaisa plūsmas vadībai aksiālā ventilatora sekcijā. TTE GMBH logotips ir redzams uz tērauda korpusa ārpuses. Celtniecības aprīkojums, tostarp iekrāvējs un elektroinstrumenti, ieskauj iekārtu, un fonā ir redzama objekta ēka.

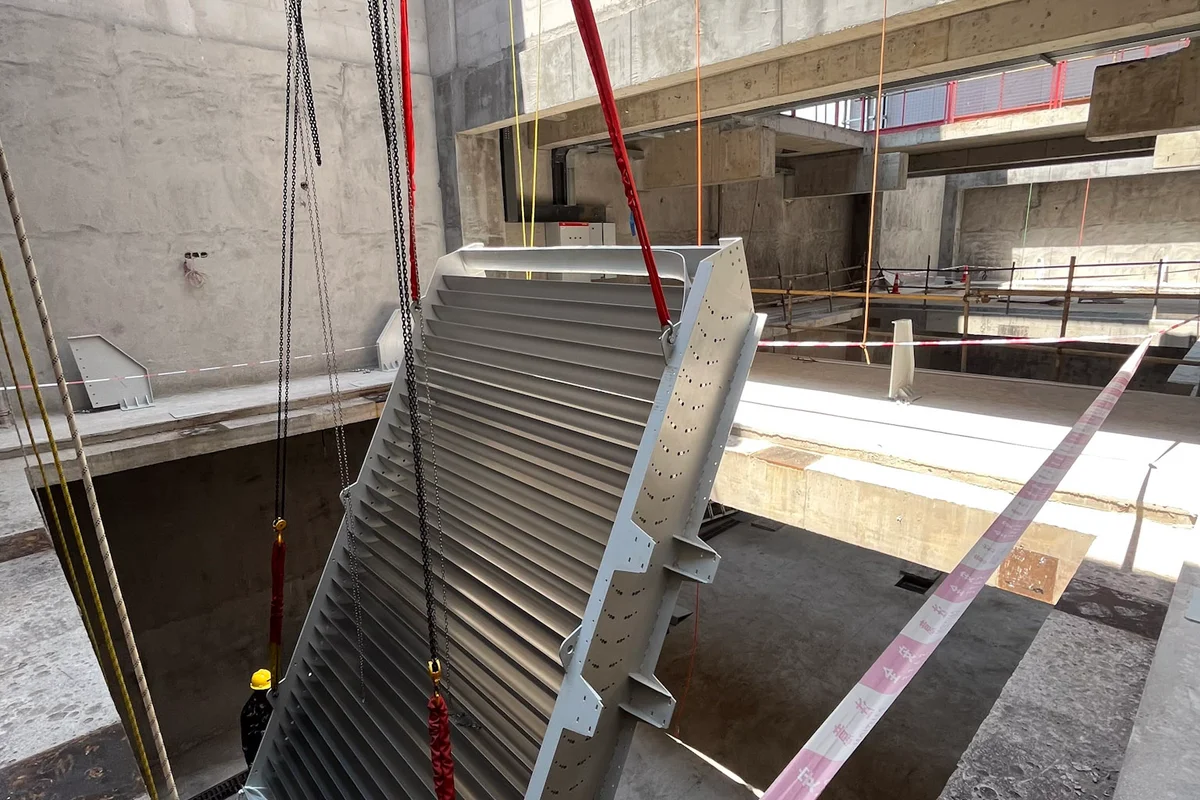

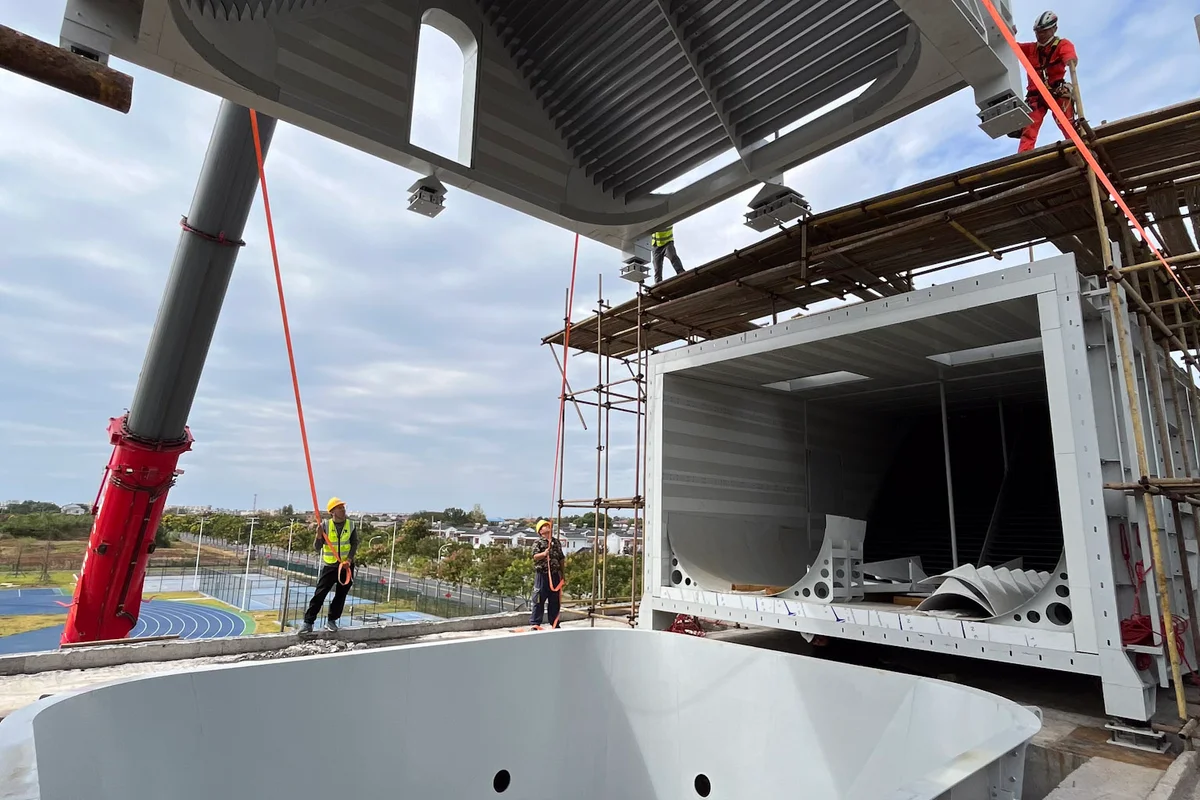

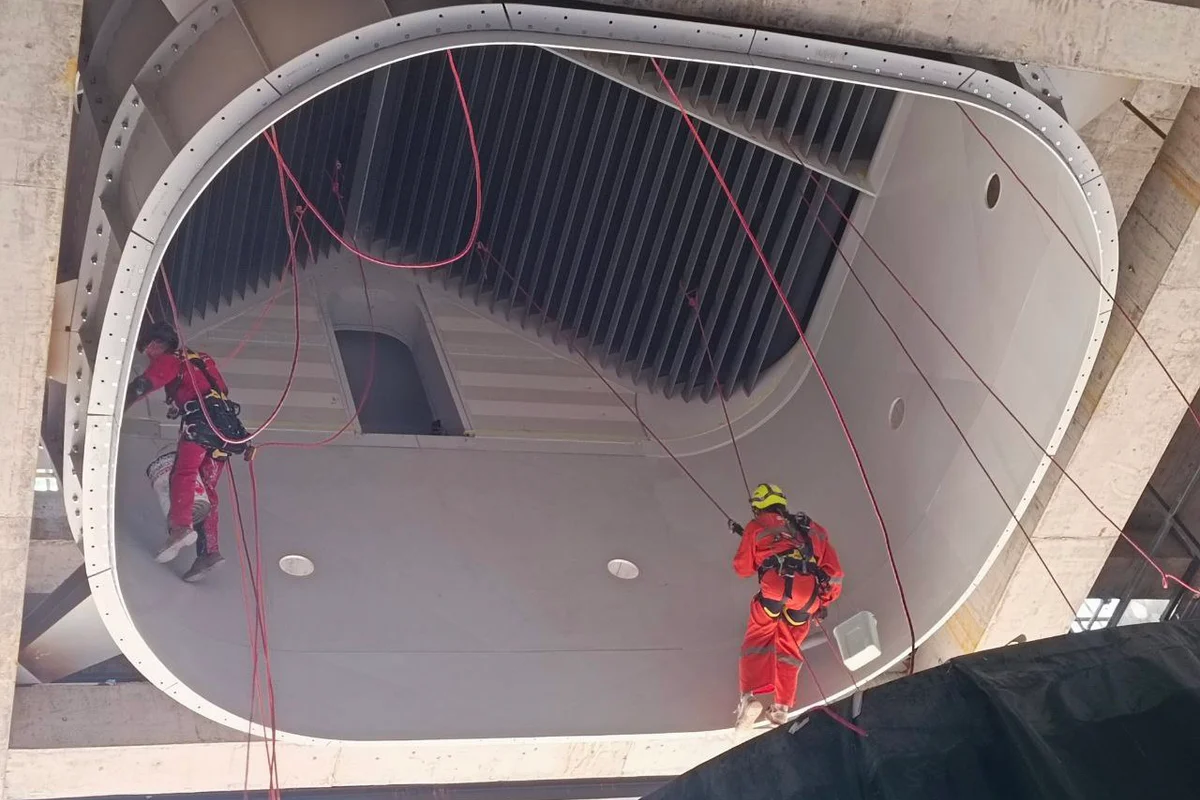

Vadlāpstiņu mezgla ar integrētu aktīvo dzesēšanu uzstādīšana China Flight Town projektā. Šis komponents pieder TT43 Smart vēja tunelim un apvieno gaisa plūsmas novirzīšanu ar siltuma pārvaldības iespējām. Alumīnija lāpstiņas satur iekšējos dzesēšanas šķidruma kanālus, lai izkliedētu darbības laikā radīto siltumu. Mezgls ir iekārts ar celtņa aprīkojumu betona būves konstrukcijā, gatavs ievietošanai atplūdes kanāla stūrī.

Tehniķi vada vadlāpstiņu ar integrētu dzesēšanu uzstādīšanu TT43 Smart vēja tuneļa betona kanāla konstrukcijā China Flight Town. Celtnis nolaiž alumīnija lāpstiņas segmentu caur augšējo atveri atplūdes kanālā. Šajās vadlāpstiņās ir iestrādāti iekšējie dzesēšanas kanāli, lai tās darbotos kā siltummaiņi, regulējot gaisa temperatūru, vienlaikus novirzot gaisa plūsmu par 90 grādiem ar minimālu turbulenci un spiediena zudumiem.

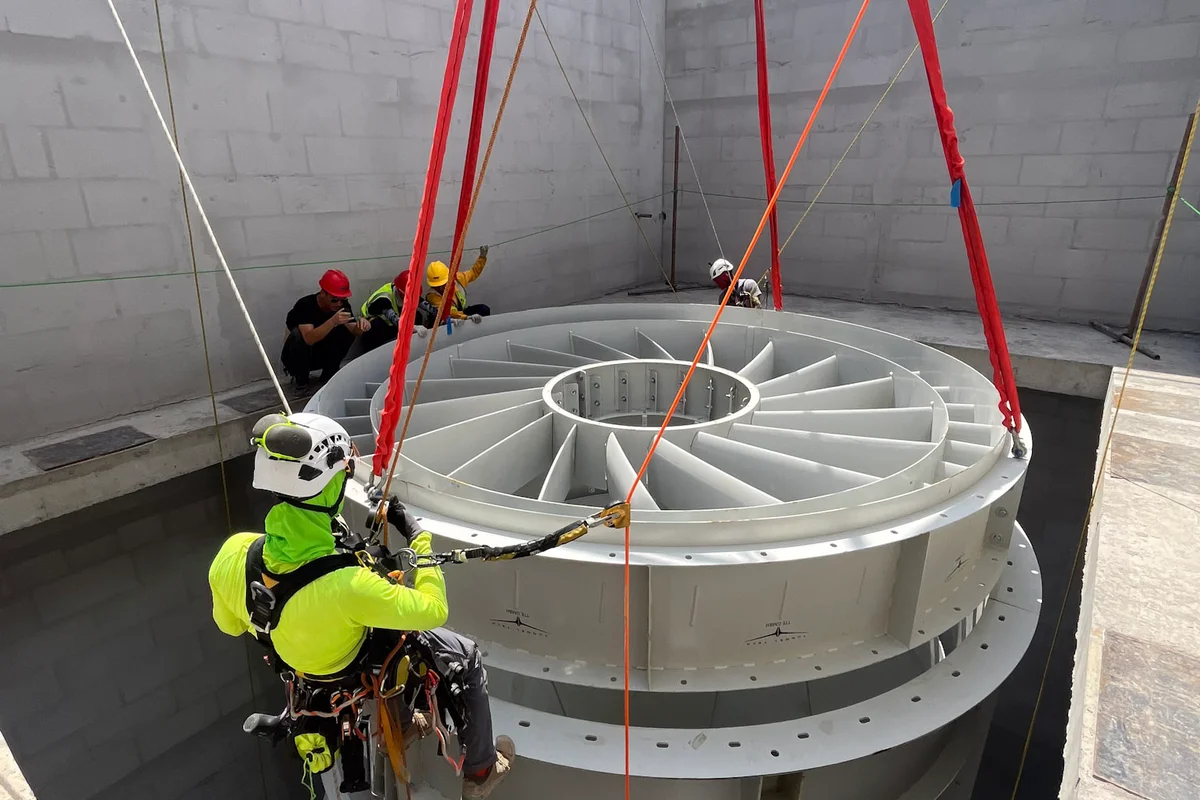

Industriālā alpīnisma tehniķis vada aksiālā ventilatora statora lāpstiņu bloka uzstādīšanu betona korpusā. Šī smagā pacelšanas operācija ir daļa no TunnelTech TT43 Smart vēja tunela būvniecības China Flight Town projektā. Tērauda sekcija satur stacionārās statora lāpstiņas, kas nepieciešamas gaisa plūsmas iztaisnošanai vertikālajā atplūdes kanālā. Komponents ir iekārts sarkanās celšanas siksnās, nolaižoties iekārtas betona konstrukcijā.

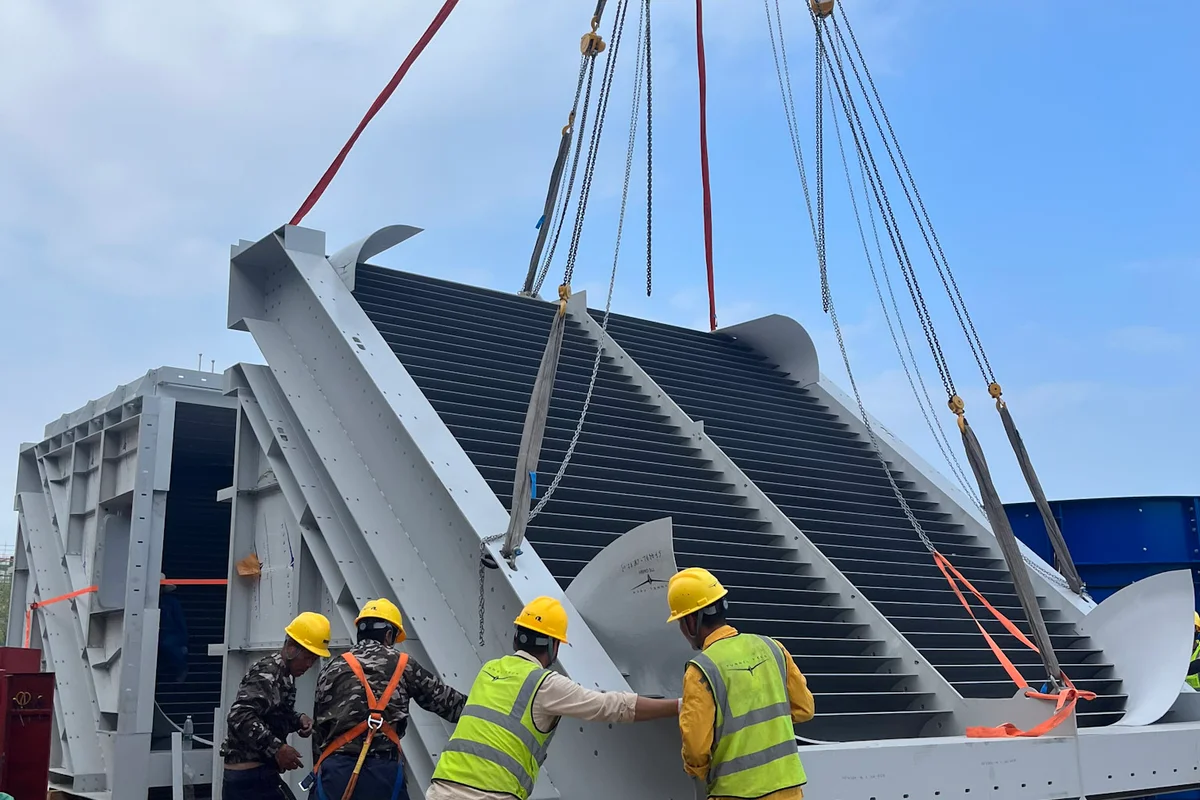

Celtnis paceļ vadlāpstiņu sekciju TT43 Smart vēja tuneļa uzstādīšanas laikā China Flight Town projektā. Būvniecības personāls vada tērauda karkasa bloku, kas satur integrētus dzesēšanas šķidruma kanālus iekārtas aktīvajai dzesēšanas sistēmai. Šīs lāpstiņas darbojas kā siltummaiņi, lai regulētu gaisa plūsmas temperatūru, vienlaikus novirzot gaisu caur recirkulācijas kanāla cilpas stūri.

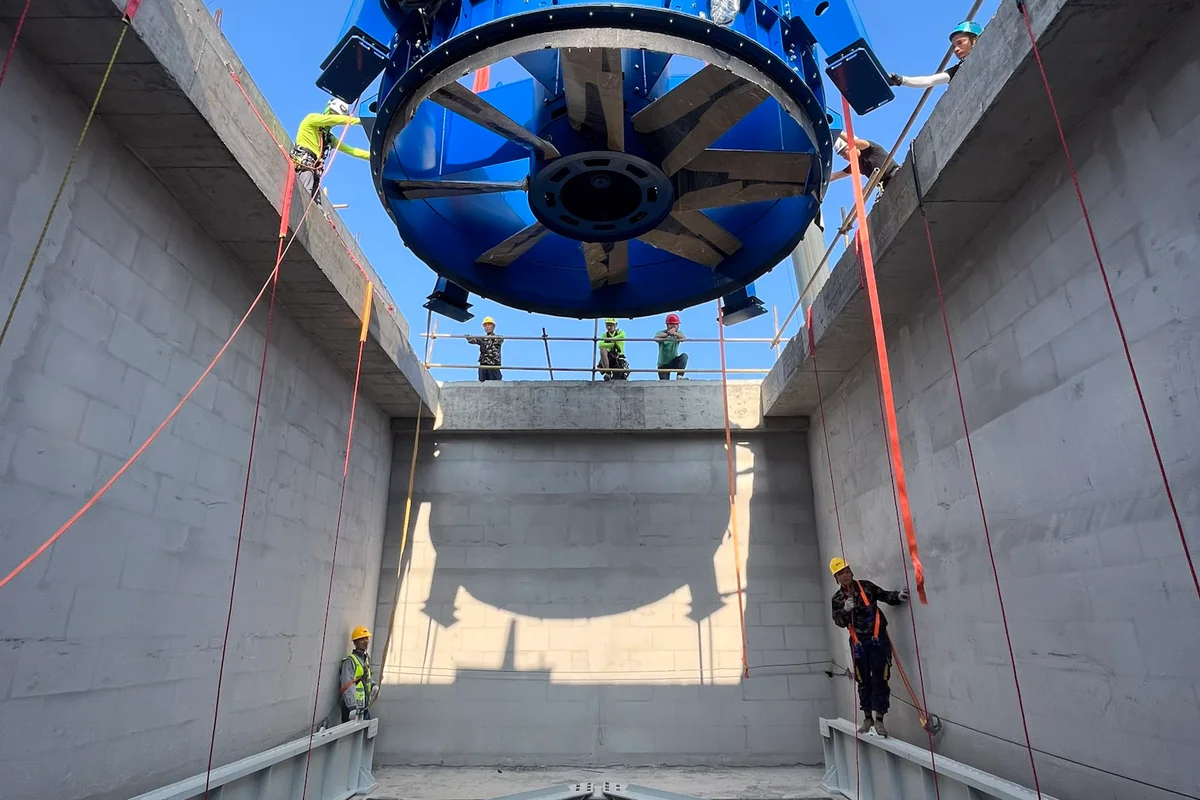

Lieljaudas celtnis nolaiž zilu EVG aksiālā ventilatora (Axial fan) bloku vertikālajā betona atplūdes kanālā (Return duct) TT43 Smart vēja tunelī (Wind tunnel) China Flight Town objektā. Ventilatora bloks, kas aprīkots ar oglekļa šķiedras lāpstiņām (Carbon-fiber blades), nolaižas pretī stacionārai vadlāpstiņu (Guide vanes) konstrukcijai, kas atrodas šahtas pamatnē. Uzstādīšanas tehniķi vada kravu, izmantojot virvju piekļuves metodes, lai nodrošinātu precīzu izlīdzināšanu betona korpusā. Šis uzstādīšanas solis ievieto primāros gaisa plūsmas (Airflow) ģenerēšanas komponentus atgriezes cilpas struktūrā.

Celtnieki vada lieljaudas aksiālā ventilatora bloka uzstādīšanu TunnelTech TT43 Smart vēja tunelim China Flight Town projektā. Zilais tērauda ventilatora korpuss, kas iekārts izturīgās celtņa stropēs, nolaižas atplūdes kanāla vertikālajā betona šahtā. Zem korpusa redzams ventilatora lāpstiņrats ar oglekļa šķiedras lāpstiņām, kas paredzēts efektīvai darbībai recirkulācijas gaisa plūsmas kontūrā.
