TT43 SMART

Prestaties Klaar voor Kampioenschappen

Het vlaggenschipmodel van de SMART-serie, ontworpen voor professionele trainingscentra en competitielocaties. Beschikt over zowel enkele als dubbele lus-configuraties.

Diameter Vliegruimte

4.3 m (14')

Max Snelheid

280 km/h

Vermogen

1,260 kW

Geluidsniveau

60 dBA

Belangrijkste Kenmerken

4,3 m FAI-compliant vliegruimte

Tot 280 km/h met Beast-vermogen

Opties voor enkele en dubbele lus

Geïntegreerde actieve koeling via aerodynamische geleideschoepen

14,51 m² vliegoppervlak

Professionele competitiefuncties

Technische Specificaties

Algemeen

Diameter Vliegruimte4.3 m (14')

Glashoogte (Standaard)4.2 m (13'8")

Glashoogte (Maximum)10 m (32'8")

Oppervlakte Vliegruimte14.51 sq.m.

Diffusiesnelheid1.9

Ideale Toepassingen

Wereldkampioenschappen

Ontwikkel FAI-compliant faciliteiten die in staat zijn om professionele indoor skydiving competities en competities te hosten.

Professionele Training

Bied precisie-luchtstroom en turbulentievrije condities voor elite skydiver-progressie en technische coaching.

Militaire Training

Faciliteer veilige, kosteneffectieve en realistische vrijevalsimulatie voor parachutisten en defensiepersoneel.

Sportcomplexen

Een state-of-the-art ankerattractie ontworpen om moderne sportcomplexen en recreatiefaciliteiten naar een hoger niveau te tillen.

Klaar om Uw Project te Starten?

Werk samen met ons engineeringteam in Stuttgart om de ideale high-performance windtunneloplossing voor uw specifieke doelen te configureren.

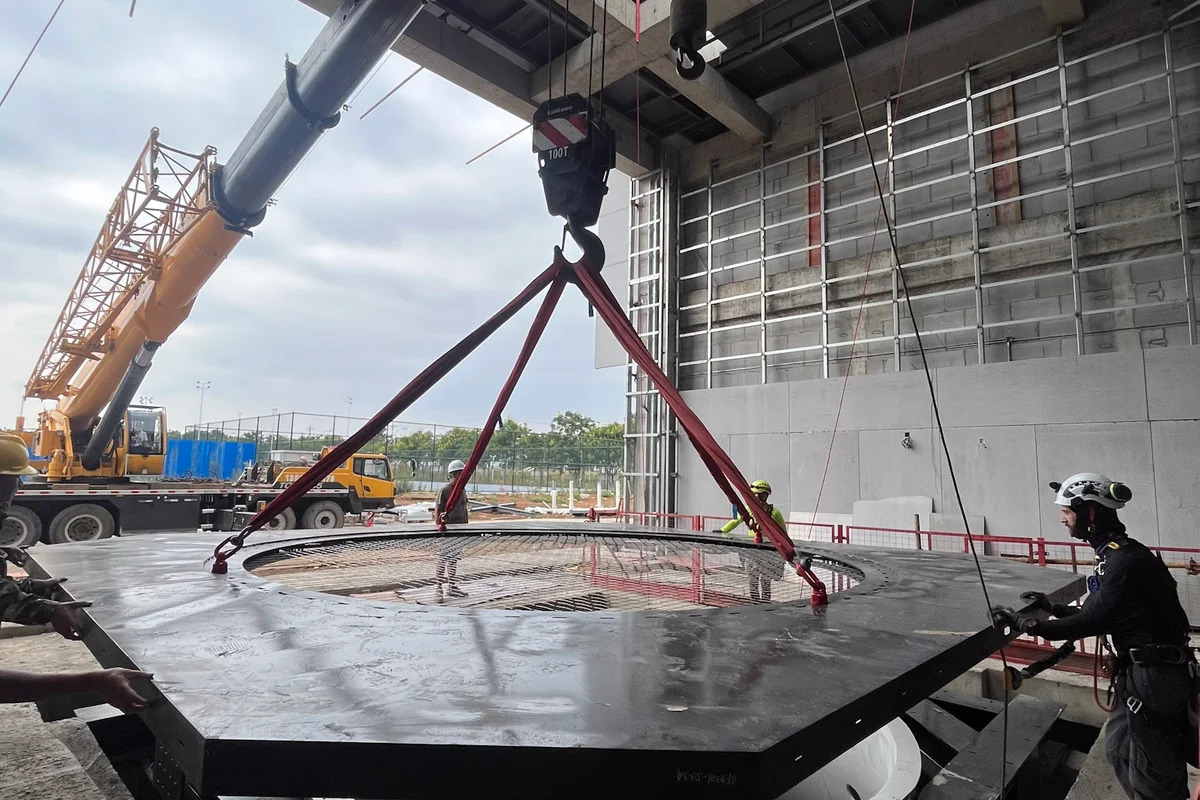

Een zware kraan hijst een cirkelvormige statorschoepenring op zijn plaats tijdens de installatie van een TT43 Smart windtunnel bij het Flight Town project in China. Dit onderdeel maakt deel uit van de axiale ventilatorassemblage en bevat stationaire schoepen die zijn ontworpen om de luchtstroom in het circuit recht te trekken. Links staat een grote geprefabriceerde stalen kanaalsectie klaar voor integratie in de windtunnelstructuur.

Kraan hijst statorschoepassemblage voor TT43 Smart installatie in China

Een zware kraan hijst een cirkelvormige statorschoepenring op zijn plaats tijdens de installatie van een TT43 Smart windtunnel bij het Flight Town project in China. Dit onderdeel maakt deel uit van de axiale ventilatorassemblage en bevat stationaire schoepen die zijn ontworpen om de luchtstroom in het circuit recht te trekken. Links staat een grote geprefabriceerde stalen kanaalsectie klaar voor integratie in de windtunnelstructuur.

2 / 27

Installatie van een assemblage van keerschoepen met geïntegreerde actieve koeling bij het China Flight Town-project. Dit onderdeel behoort tot een TT43 Smart windtunnel en combineert het omleiden van de luchtstroom met thermische beheerscapaciteiten. De aluminium schoepen bevatten interne koelkanalen om de warmte die tijdens de werking wordt gegenereerd af te voeren. De assemblage hangt aan hijstuigage binnen de betonnen faciliteit, klaar voor plaatsing in de hoek van het retourkanaal.

Technici begeleiden de installatie van keerschoepen met geïntegreerde koeling in de betonnen kanaalstructuur van de TT43 Smart windtunnel in China Flight Town. Een kraan laat het aluminium schoepsegment via een bovenopening in het retourkanaal zakken. Deze keerschoepen bevatten interne koelkanalen om te fungeren als warmtewisselaars, waarbij de luchttemperatuur wordt beheerd terwijl de luchtstroom 90 graden wordt omgebogen met minimale turbulentie en drukverlies.

Een rope access-technicus begeleidt de installatie van de statorschoepassemblage van de axiale ventilator in de betonnen behuizing. Deze zware hijsoperatie maakt deel uit van de bouw van een TunnelTech TT43 Smart windtunnel bij het China Flight Town-project. De stalen sectie bevat de stationaire statorschoepen die nodig zijn om de luchtstroom in het verticale retourkanaal recht te trekken. Het onderdeel hangt aan rode hijsbanden terwijl het in de betonnen structuur van de faciliteit zakt.

Een kraan tilt een sectie keerschoepen op tijdens de installatie van een TT43 Smart windtunnel bij het China Flight Town-project. Bouwpersoneel begeleidt de unit met stalen frame, die geïntegreerde koelkanalen bevat voor het actieve koelsysteem van de faciliteit. Deze schoepen fungeren als warmtewisselaars om de luchtstroomtemperatuur te regelen terwijl ze de lucht door de hoek van het recirculerende kanaalcircuit leiden.

Een zware kraan laat een blauwe EVG axiale ventilator-unit (Axial fan) zakken in het verticale betonnen retourkanaal (Return duct) van een TT43 Smart windtunnel (Wind tunnel) in de faciliteit China Flight Town. De ventilatorconstructie, voorzien van koolstofvezelbladen (Carbon-fiber blades), daalt af naar een stationaire geleideschoepenstructuur (Guide vanes) aan de basis van de schacht. Installatietechnici begeleiden de last met behulp van rope access-technieken om een nauwkeurige uitlijning binnen de betonnen behuizing te garanderen. Deze installatiestap plaatst de primaire componenten voor luchtstroomgeneratie (Airflow) in de retourlusstructuur.

Bouwvakkers begeleiden de installatie van een krachtige axiale ventilatorunit voor een TunnelTech TT43 Smart windtunnel bij het China Flight Town project. De blauwe stalen ventilatorbehuizing, opgehangen aan zware kraanbanden, daalt af in de verticale betonnen schacht van het retourkanaal. Zichtbaar onder de behuizing is de waaier met koolstofvezelbladen, ontworpen voor efficiënte werking binnen het recirculerende luchtstroomcircuit.
