TT43 SMART

Перформансе спремне за шампионат

Флегшип модел серије SMART, дизајниран за професионалне центре за обуку и такмичарске објекте. Поседује конфигурације са једном и двоструком петљом.

Пречник коморе

4.3 m (14')

Макс. брзина

280 km/h

Снага

1,260 kW

Ниво буке

60 dBA

Кључне карактеристике

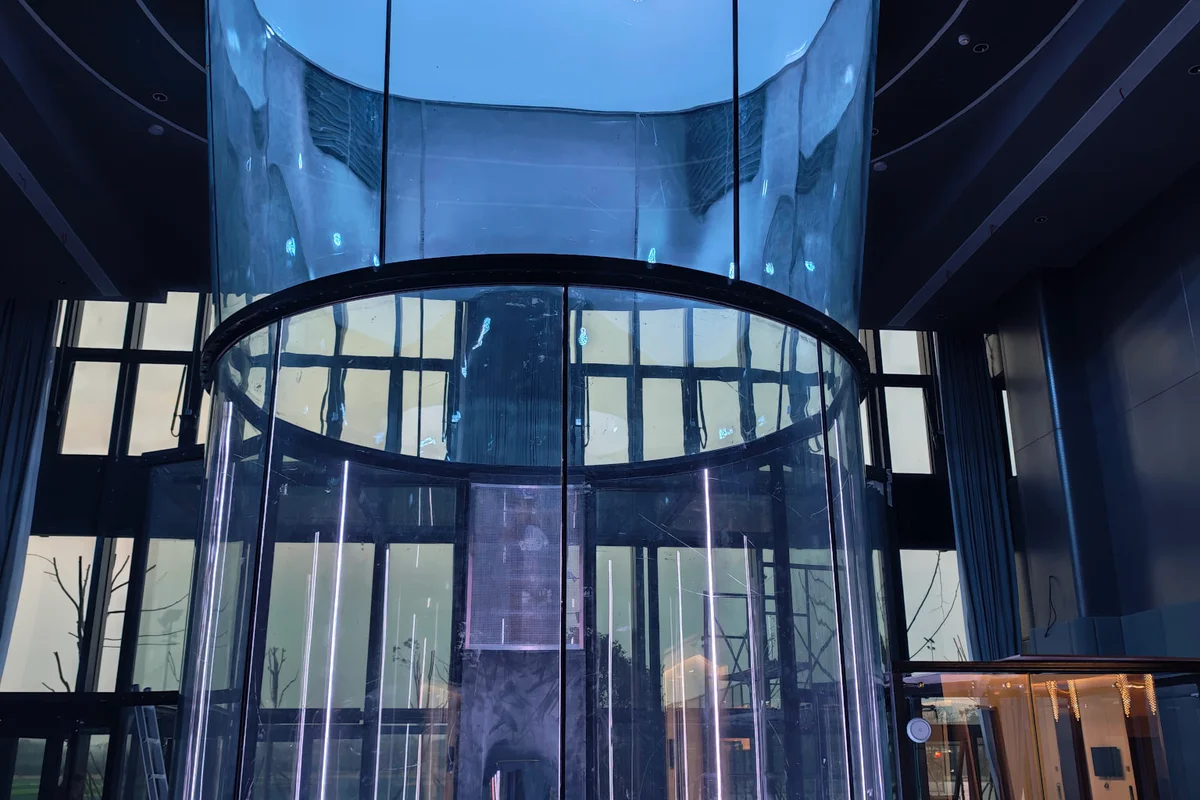

Летна комора од 4,3 m у складу са FAI

До 280 km/h са Beast снагом

Опције са једном и двоструком петљом

Интегрисано активно хлађење путем аеродинамичких усмерних лопатица

Површина лета од 14,51 m²

Карактеристике за професионална такмичења

Техничке спецификације

Опште

Пречник коморе4.3 m (14')

Висина стакла (подразумевано)4.2 m (13'8")

Висина стакла (максимално)10 m (32'8")

Површина коморе14.51 sq.m.

Стопа дифузије1.9

Идеалне примене

Светски шампионати

Пројектујте објекте у складу са FAI стандардима способне за одржавање професионалних такмичења и лига у индор скајдајвингу.

Професионална обука

Обезбедите прецизно струјање ваздуха и услове без турбуленције за напредовање елитних падобранаца и технички коучинг.

Војна обука

Олакшајте безбедну, исплативу и реалистичну симулацију слободног пада за падобранце и одбрамбено особље.

Спортски комплекси

Најсавременија сидро атракција дизајнирана да унапреди модерне спортске комплексе и рекреативне објекте.

Спремни да започнете свој пројекат?

Сарађујте са нашим инжењерским тимом из Штутгарта како бисте конфигурисали идеално решење аеродинамичког тунела високих перформанси за ваше специфичне циљеве.

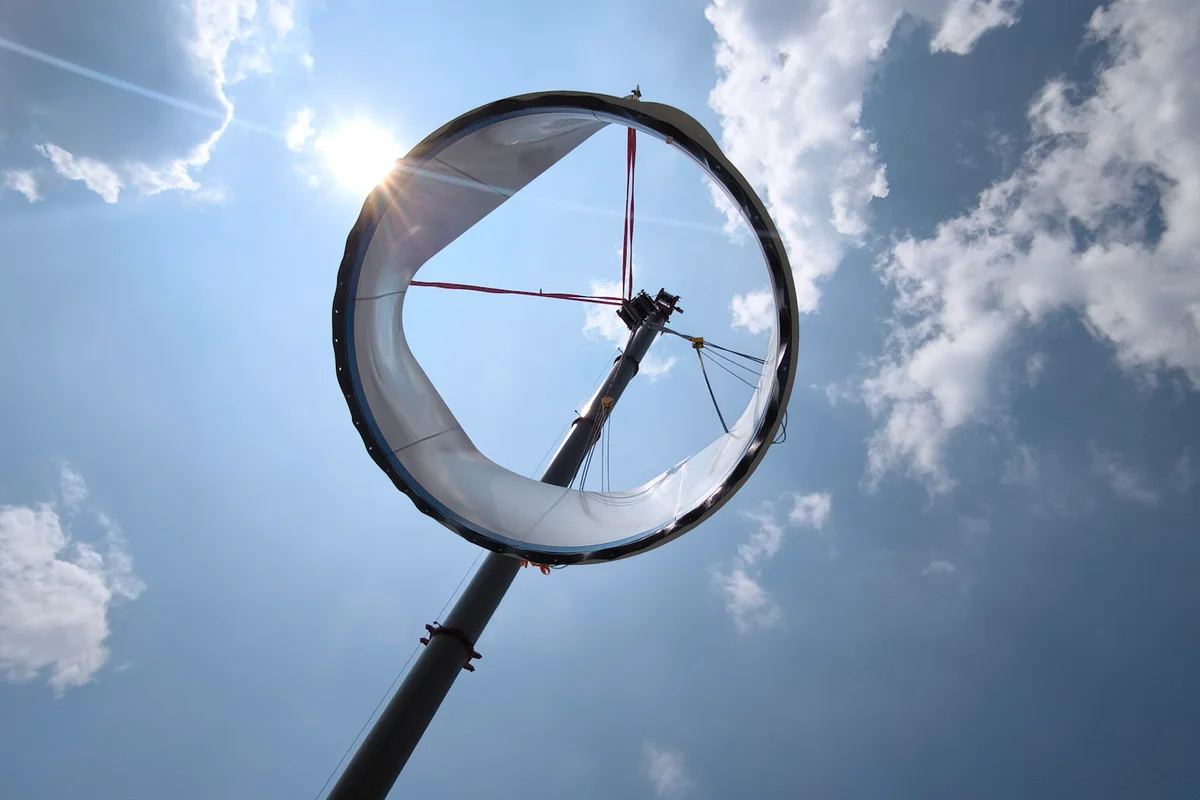

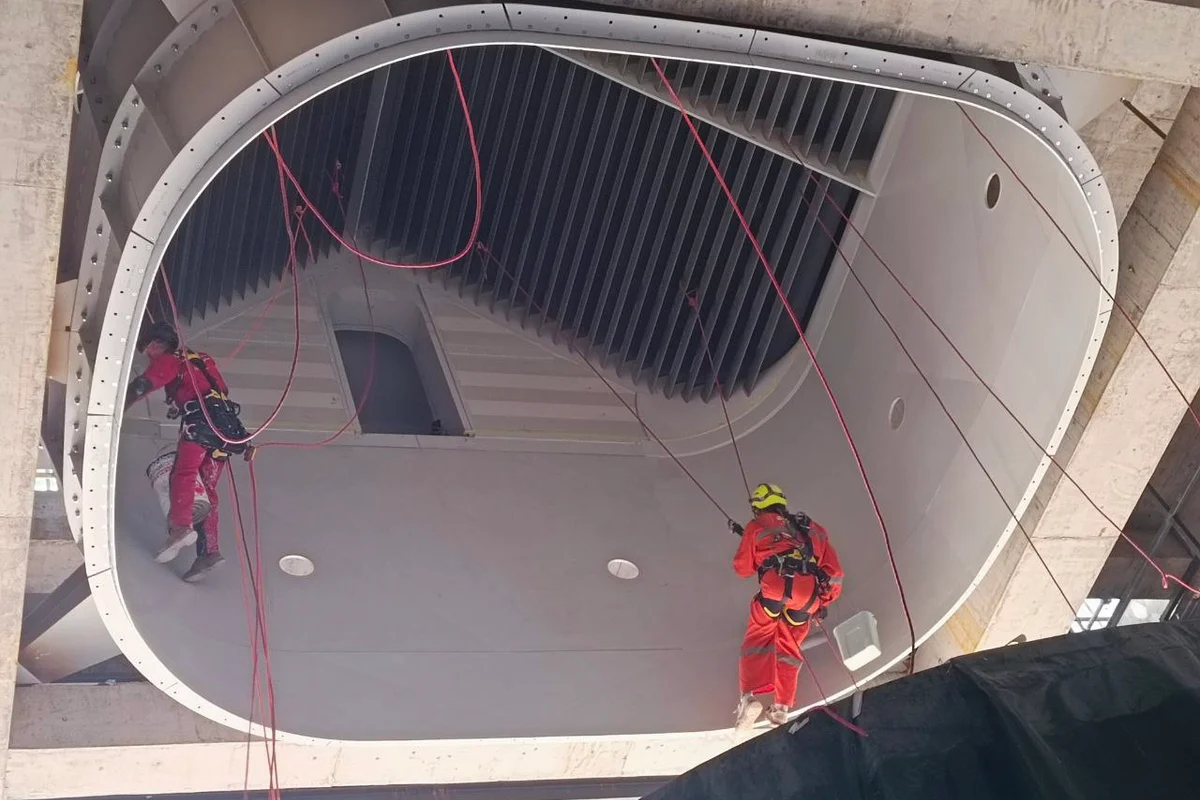

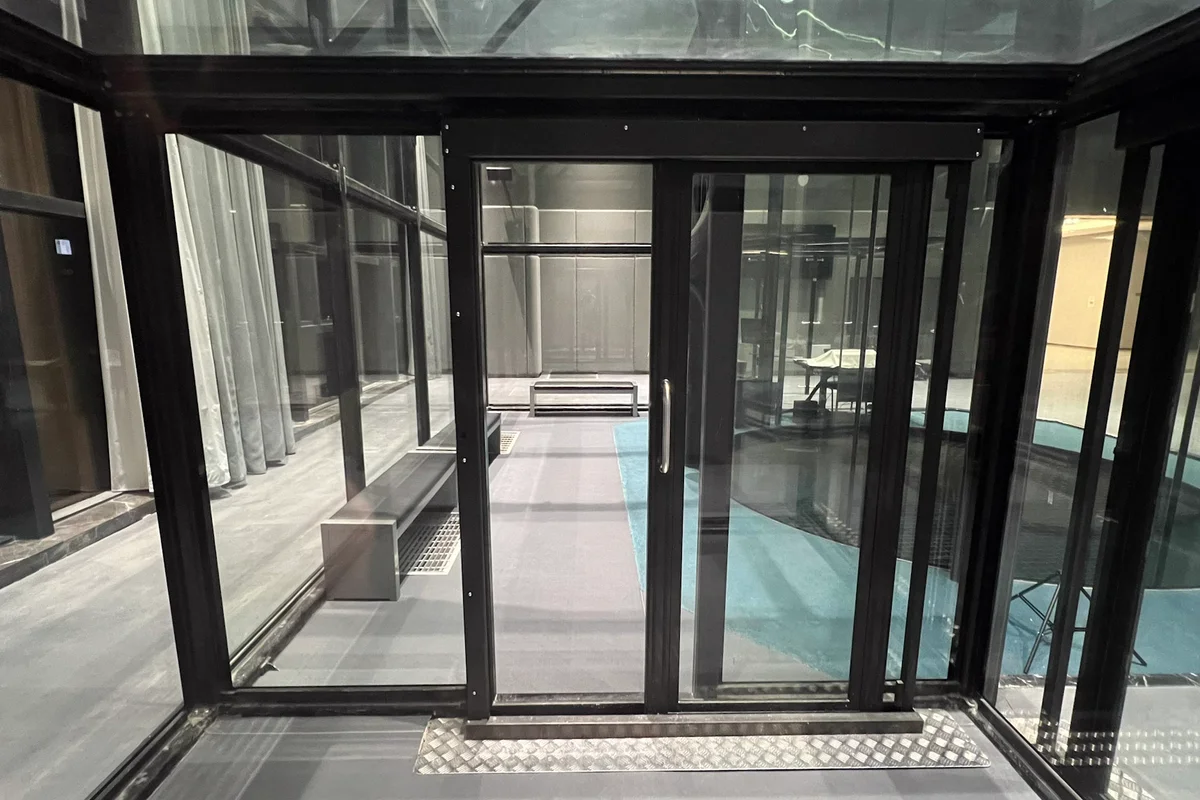

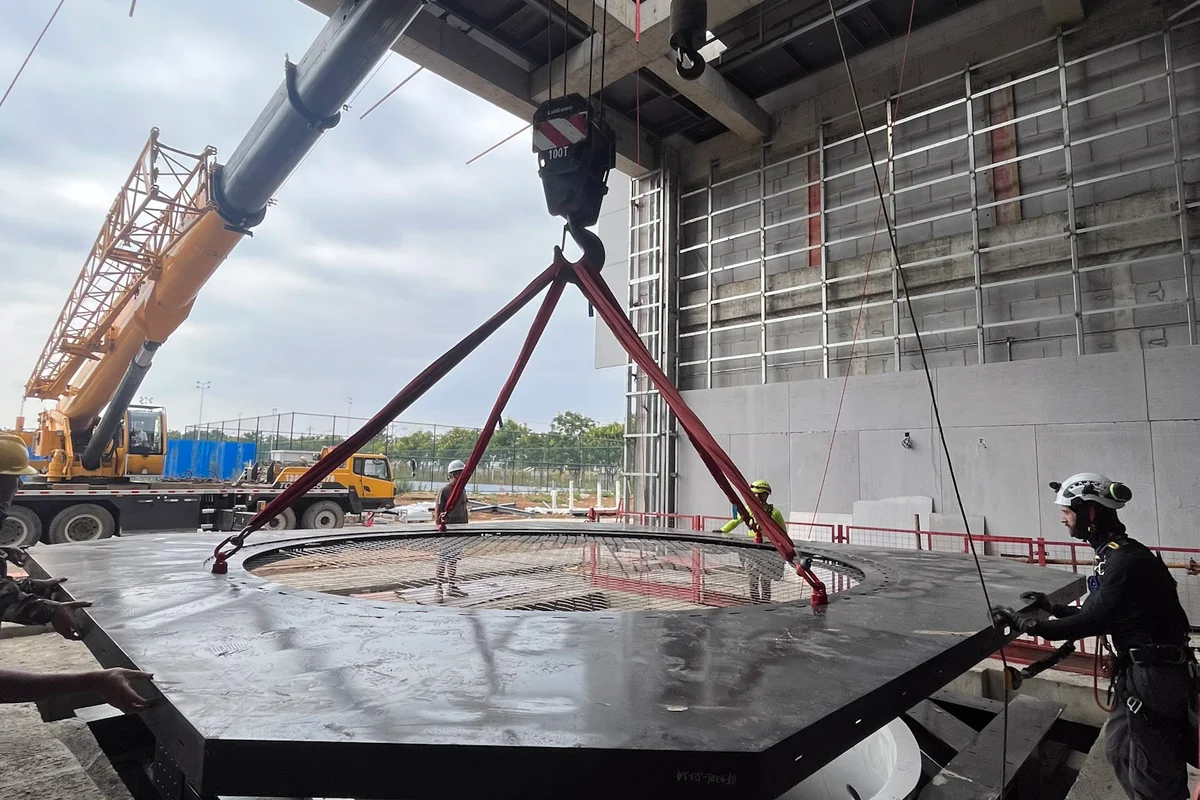

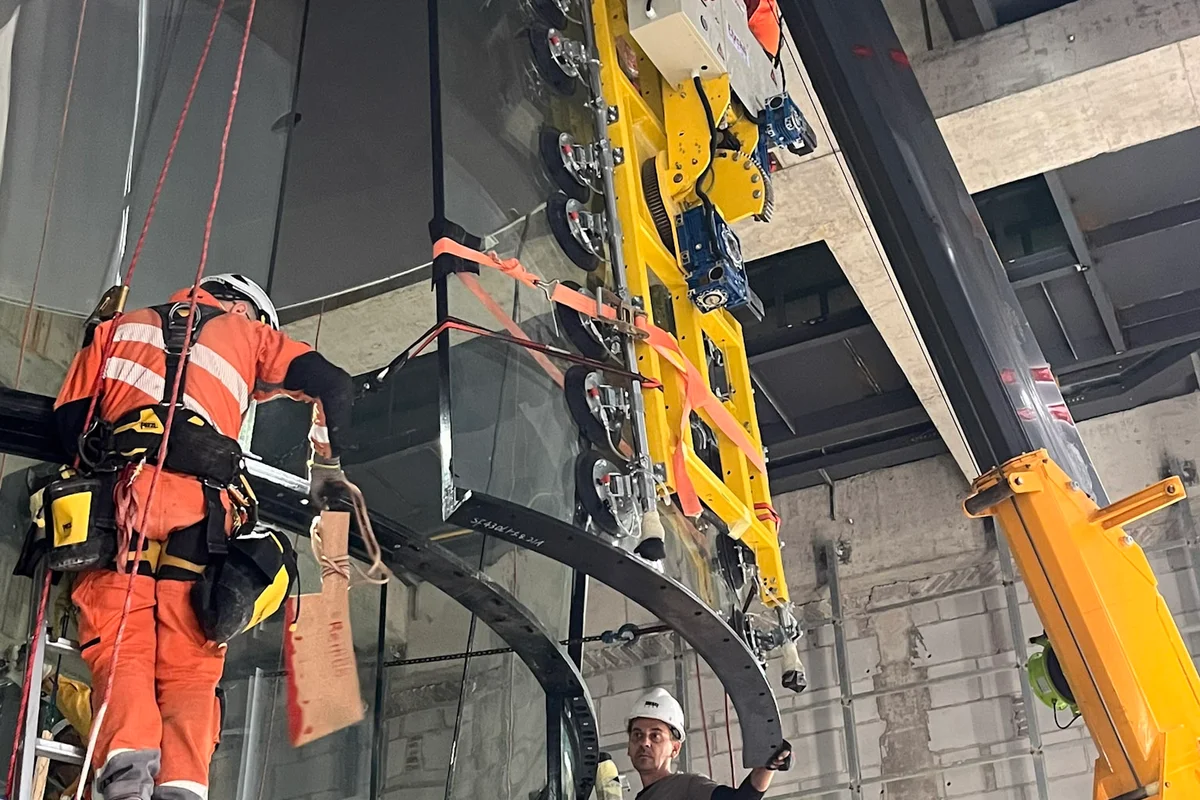

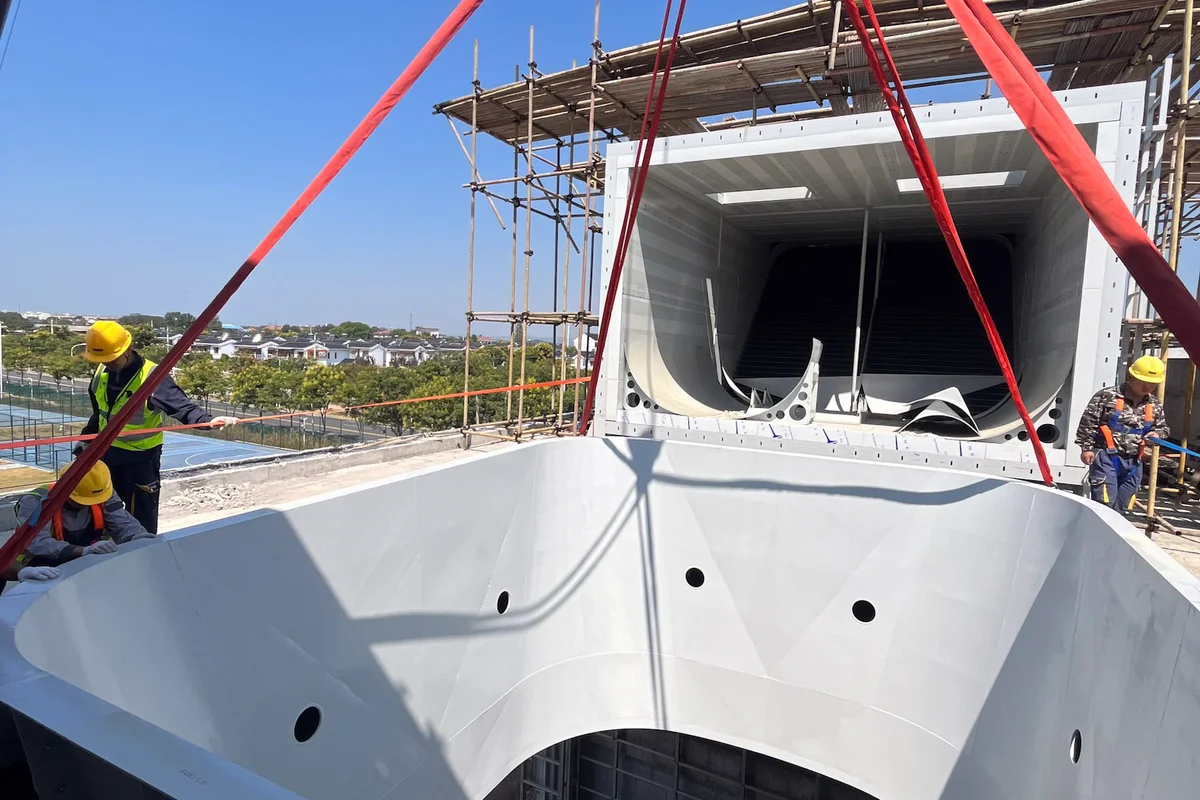

Кран велике носивости подиже кружни прстен статорских лопатица на позицију током инсталације TT43 Smart аеродинамичког тунела на пројекту Flight Town у Кини. Ова компонента је део склопа осовинског вентилатора и садржи стационарне лопатице дизајниране да исправљају ток ваздуха унутар петље. Са леве стране, велика префабрикована челична секција канала стоји спремна за интеграцију у структуру тунела.

Кран подиже склоп статорских лопатица за инсталацију TT43 Smart у Кини

Кран велике носивости подиже кружни прстен статорских лопатица на позицију током инсталације TT43 Smart аеродинамичког тунела на пројекту Flight Town у Кини. Ова компонента је део склопа осовинског вентилатора и садржи стационарне лопатице дизајниране да исправљају ток ваздуха унутар петље. Са леве стране, велика префабрикована челична секција канала стоји спремна за интеграцију у структуру тунела.

2 / 27

Велики кружни склоп лопатица статора налази се на тлу током инсталације TT43 Smart аеродинамичког тунела у China Flight Town-у. Компонента садржи фиксне радијалне усмерне лопатице распоређене између унутрашње главчине и спољашњег кућишта, дизајниране да управљају протоком ваздуха унутар секције осовинског вентилатора. Лого TTE GMBH је видљив на спољашњости челичног кућишта. Грађевинска опрема, укључујући виљушкар и електричне алате, окружује јединицу са зградом објекта у позадини.

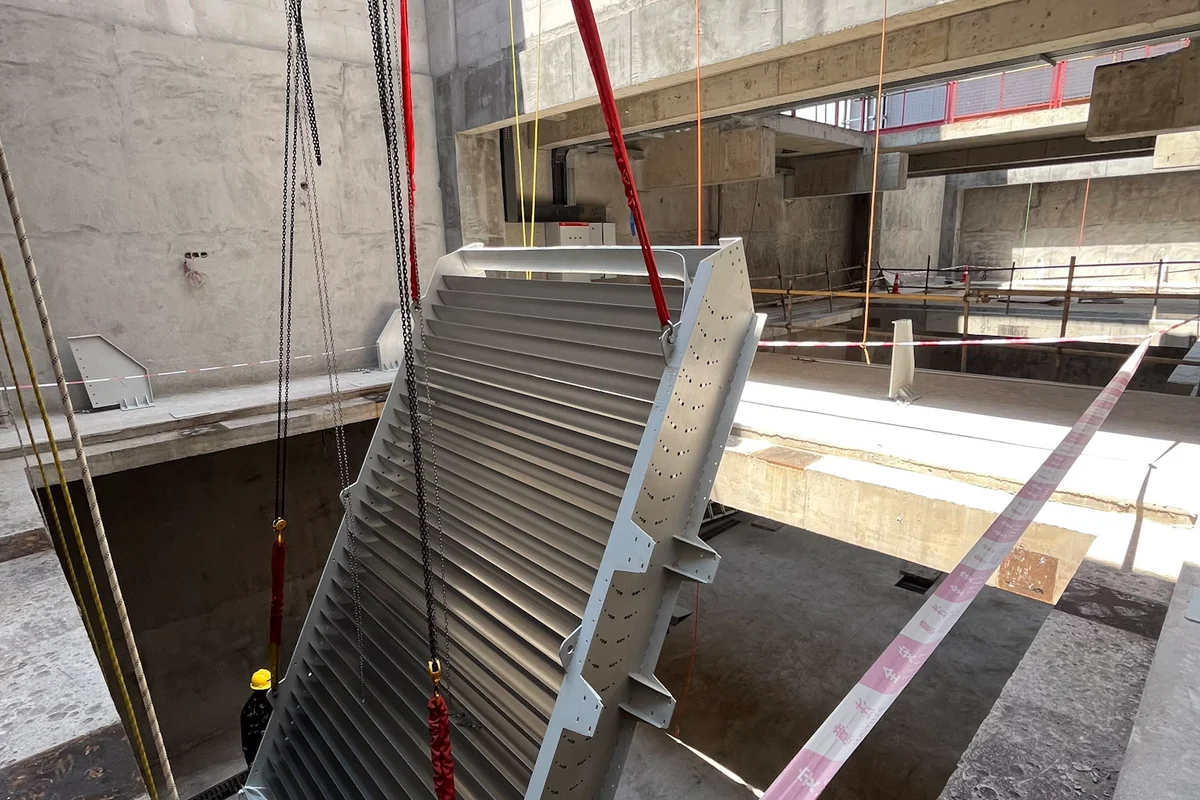

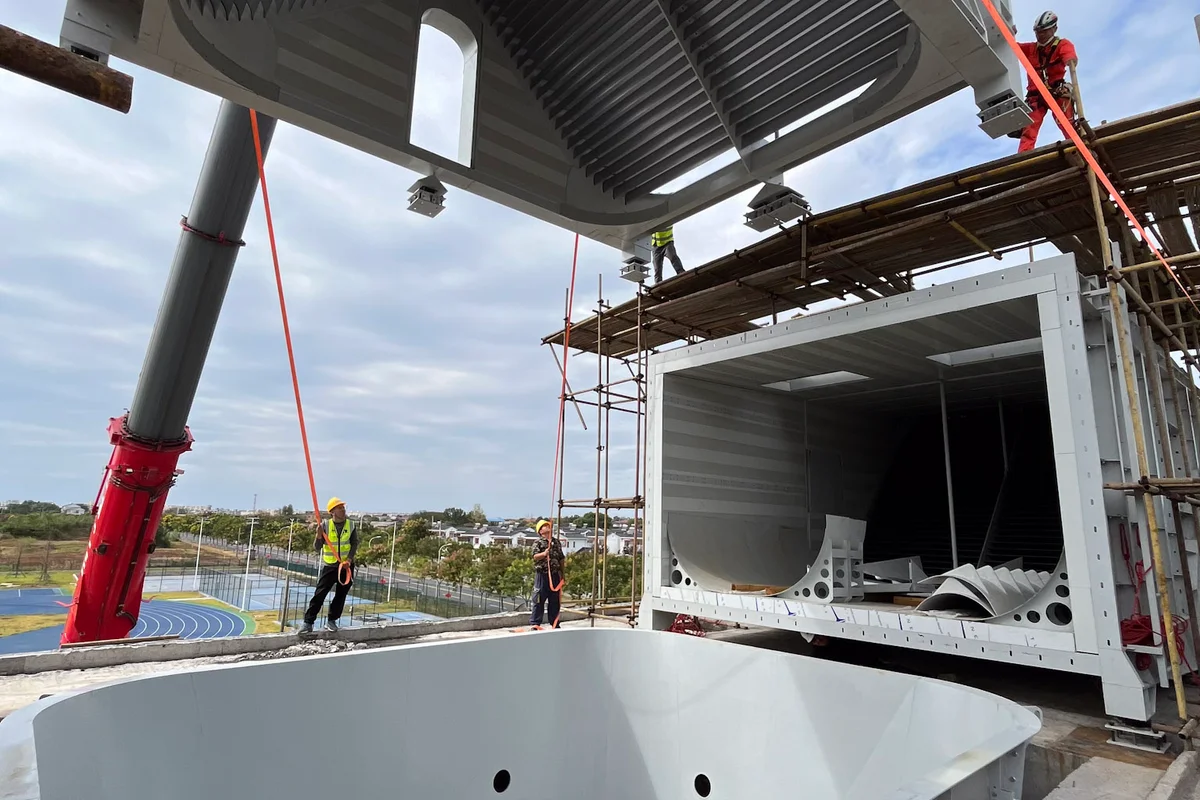

Инсталација склопа усмерних лопатица са интегрисаним активним хлађењем на пројекту China Flight Town. Ова компонента припада TT43 Smart аеротунелу и комбинује преусмеравање протока ваздуха са могућностима управљања топлотом. Алуминијумске лопатице садрже унутрашње канале за расхладну течност ради одвођења топлоте настале током рада. Склоп је окачен помоћу дизалице унутар бетонске структуре објекта, спреман за постављање у угао повратног канала.

Техничари воде инсталацију усмерних лопатица са интегрисаним хлађењем у бетонску структуру канала TT43 Smart аеротунела у China Flight Town-у. Кран спушта алуминијумски сегмент лопатице кроз горњи отвор у повратни канал. Ове усмерне лопатице садрже унутрашње канале за расхладну течност како би функционисале као измењивачи топлоте, управљајући температуром ваздуха док преусмеравају струјање ваздуха за 90 степени уз минималну турбуленцију и губитак притиска.

Техничар за приступ ужету (индустријски алпиниста) наводи инсталацију склопа статорских лопатица осовинског вентилатора у бетонско кућиште. Ова операција подизања тешког терета део је изградње аеродинамичког тунела TunnelTech TT43 Smart на пројекту China Flight Town. Челична секција садржи стационарне статорске лопатице потребне за исправљање протока ваздуха унутар вертикалног повратног канала. Компонента је окачена о црвене траке за подизање док се спушта у бетонску структуру објекта.

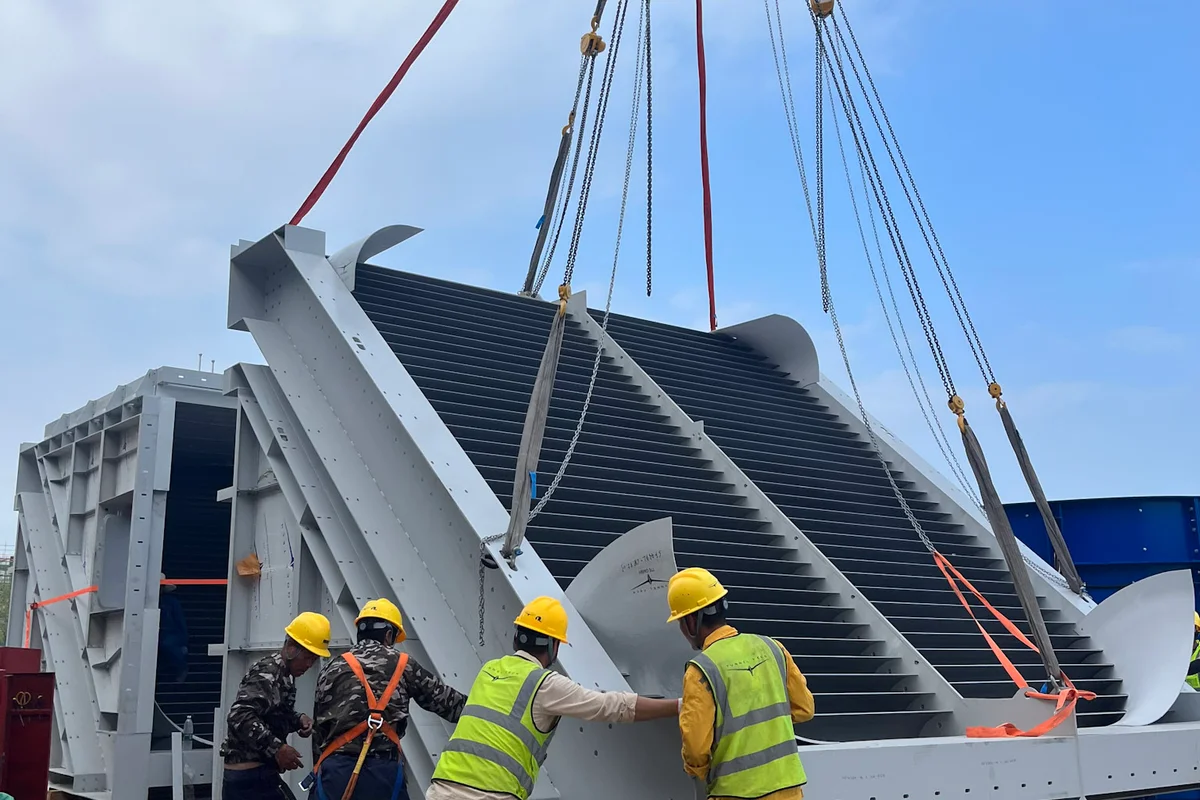

Кран подиже секцију усмерних лопатица током инсталације TT43 Smart аеротунела на пројекту China Flight Town. Грађевинско особље усмерава јединицу са челичним оквиром, која садржи интегрисане канале за расхладну течност за систем активног хлађења објекта. Ове лопатице функционишу као измењивачи топлоте за регулисање температуре протока ваздуха док преусмеравају ваздух кроз угао рециркулационог канала.

Тешки кран спушта плаву EVG јединицу осовинског вентилатора (Axial fan) у вертикални бетонски повратни канал (Return duct) аеродинамичког тунела (Wind tunnel) TT43 Smart у објекту China Flight Town. Склоп вентилатора, који садржи лопатице од карбонских влакана (Carbon-fiber blades), спушта се према стационарној структури усмерних лопатица (Guide vanes) постављеној у дну окна. Инсталациони техничари усмеравају терет користећи технике приступа ужетом како би о�сигурали прецизно поравнање унутар бетонског кућишта. Овај корак инсталације поставља примарне компоненте за генерисање протока ваздуха (Airflow) унутар структуре повратне петље.

Грађевински радници усмеравају монтажу јединице осовинског вентилатора велике снаге за TunnelTech TT43 Smart аеродинамички тунел на пројекту China Flight Town. Плаво челично кућиште вентилатора, окачено о јаке траке крана, спушта се у вертикално бетонско окно повратног канала. Испод кућишта се види радно коло са лопатицама од карбонских влакана, дизајнирано за ефикасан рад унутар рециркулационог ваздушног кола.
