TT43 SMART

Mästerskapsredo prestanda

Flaggskeppsmodellen i SMART-serien, designad för professionella träningscenter och tävlingsarenor. Har både enkel och dubbel slingkonfiguration.

Kammardiameter

4.3 m (14')

Maxhastighet

280 km/h

Effekt

1,260 kW

Ljudnivå

60 dBA

Nyckelfunktioner

4,3 m FAI-kompatibel flygkammare

Upp till 280 km/h med Beast-effekt

Alternativ för enkel och dubbel slinga

Integrerad aktiv kylning via aerodynamiska ledskovlar

14,51 kvm flygyta

Professionella tävlingsfunktioner

Tekniska specifikationer

Allmänt

Kammardiameter4.3 m (14')

Glashöjd (Standard)4.2 m (13'8")

Glashöjd (Maximal)10 m (32'8")

Kammaryta14.51 sq.m.

Diffusionshastighet1.9

Ideala tillämpningar

Världsmästerskap

Konstruera FAI-kompatibla anläggningar som kan vara värd för professionella tävlingar och ligor inom indoor skydiving.

Professionell träning

Tillhandahåll precisionsluftflöde och turbulensfria förhållanden för elitfallskärmshoppares progression och teknisk coachning.

Militär träning

Underlätta säker, kostnadseffektiv och realistisk frifallssimulering för fallskärmsjägare och försvarspersonal.

Sportkomplex

En toppmodern ankarattraktion designad för att lyfta moderna sportkomplex och rekreationsanläggningar.

Redo att starta ditt projekt?

Samarbeta med vårt Stuttgart-baserade ingenjörsteam för att konfigurera den ideala högpresterande vindtunnellösningen för dina specifika mål.

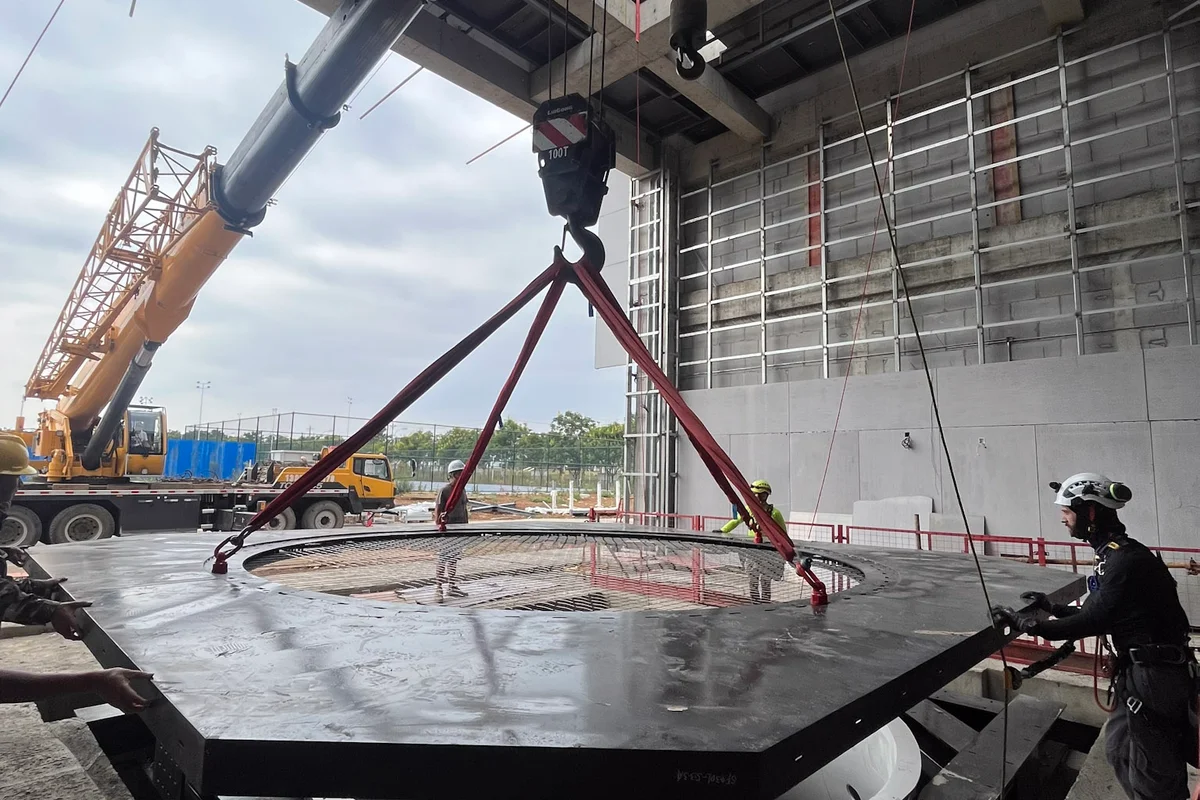

En tunglyftskran lyfter en cirkulär statorskovelring på plats under installationen av en TT43 Smart vindtunnel vid Flight Town-projektet i Kina. Denna komponent är en del av axialfläktenheten och har stationära skovlar utformade för att räta ut luftflödet i slingan. Till vänster står en stor prefabricerad stålkanalsektion redo för integrering i vindtunnelstrukturen.

Kran lyfter statorskovelmontering för TT43 Smart-installation i Kina

En tunglyftskran lyfter en cirkulär statorskovelring på plats under installationen av en TT43 Smart vindtunnel vid Flight Town-projektet i Kina. Denna komponent är en del av axialfläktenheten och har stationära skovlar utformade för att räta ut luftflödet i slingan. Till vänster står en stor prefabricerad stålkanalsektion redo för integrering i vindtunnelstrukturen.

2 / 27

En stor cirkulär statorbladsmontering står på marken under installationen av en TT43 Smart vindtunnel i China Flight Town. Komponenten har fasta radiella ledskovlar arrangerade mellan ett inre nav och ett yttre hölje, designade för att hantera luftflödet inom axialfläktsektionen. TTE GMBH-logotypen är synlig på utsidan av stålhuset. Byggutrustning, inklusive en gaffeltruck och elverktyg, omger enheten med anläggningsbyggnaden i bakgrunden.

Installation av en ledskovelsenhet med integrerad aktiv kylning vid projektet China Flight Town. Denna komponent tillhör en TT43 Smart vindtunnel och kombinerar omdirigering av luftflöde med värmehantering. Aluminiumskovlarna innehåller interna kylkanaler för att avleda värme som genereras under drift. Enheten hänger i kranriggning inuti betongkonstruktionen, redo för placering i hörnet av returkanalen.

Tekniker guidar installationen av ledskovlar med integrerad kylning i betongkanalstrukturen för TT43 Smart vindtunneln i China Flight Town. En kran sänker ner aluminiumskovelsegmentet genom en övre öppning i returkanalen. Dessa ledskovlar har interna kylkanaler för att fungera som värmeväxlare, vilket reglerar lufttemperaturen samtidigt som luftflödet omdirigeras 90 grader med minimal turbulens och tryckförlust.

En repklättringstekniker guidar installationen av statorskovelenheten till axialfläkten i betonghuset. Detta tunga lyft är en del av konstruktionen av en TunnelTech TT43 Smart vindtunnel vid China Flight Town-projektet. Stålsektionen innehåller de stationära statorskovlar som krävs för att räta upp luftflödet i den vertikala returkanalen. Komponenten hänger i röda lyftremmar när den sänks ner i anläggningens betongstruktur.

En kran lyfter en sektion av ledskovlar under installationen av en TT43 Smart vindtunnel vid China Flight Town-projektet. Byggpersonal styr den stålramade enheten, som innehåller integrerade kylkanaler för anläggningens aktiva kylsystem. Dessa skovlar fungerar som värmeväxlare för att reglera luftflödestemperaturen samtidigt som de omdirigerar luften genom hörnet av den recirkulerande kanalslingan.

En tung kran sänker ner en blå EVG axialfläkt (Axial fan) i den vertikala returkanalen (Return duct) av betong till en TT43 Smart vindtunnel (Wind tunnel) vid anläggningen China Flight Town. Fläktenheten, som har kolfiberblad (Carbon-fiber blades), sänks ner mot en stationär ledskovelsstruktur (Guide vanes) placerad i botten av schaktet. Installationstekniker styr lasten med hjälp av repåtkomstteknik för att säkerställa exakt inriktning inuti betonghöljet. Detta installationssteg placerar de primära komponenterna för generering av luftflöde (Airflow) i returkretsstrukturen.

Byggnadsarbetare leder installationen av en kraftfull axialfläktenhet för en TunnelTech TT43 Smart vindtunnel vid China Flight Town-projektet. Det blå fläkthuset i stål, upphängt i kraftiga kranband, sänks ner i returkanalens vertikala betongschakt. Under huset syns impellern med kolfiberblad, designad för effektiv drift i det recirkulerande luftflödeskretsloppet.
