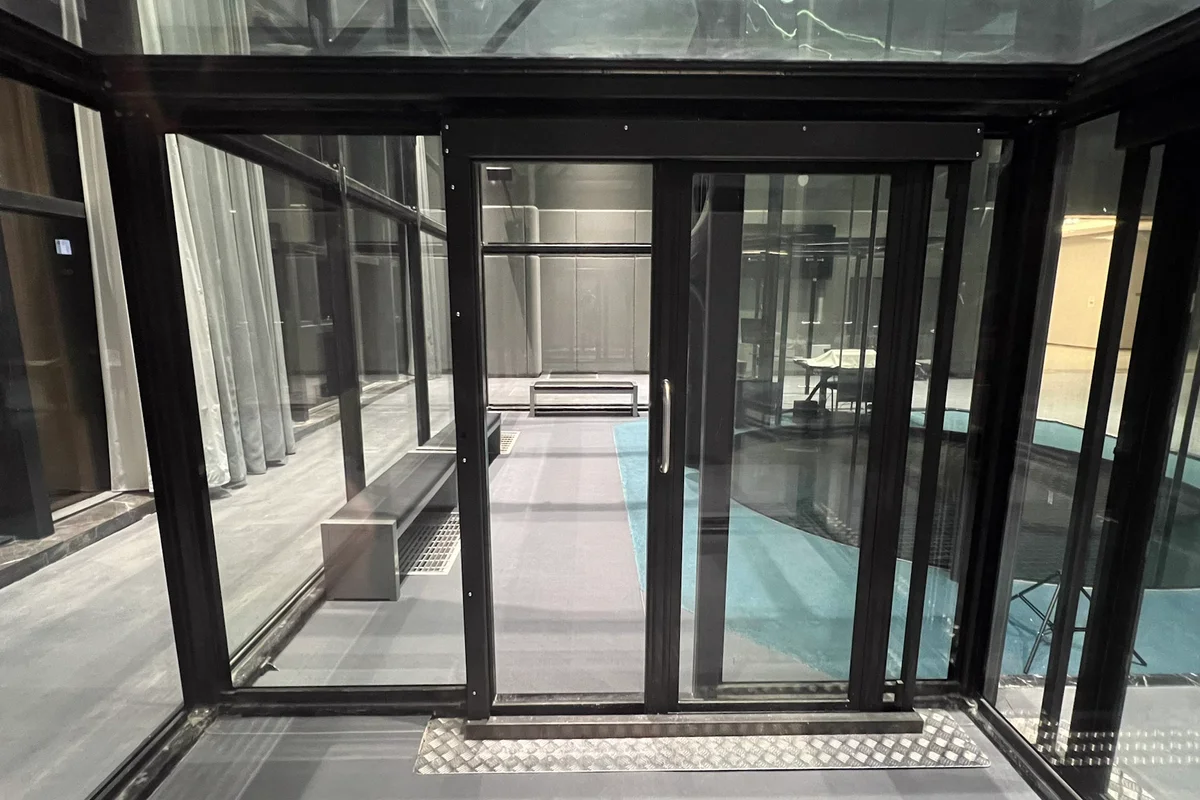

TT43 SMART

Şampiyonaya Hazır Performans

Profesyonel eğitim merkezleri ve yarışma mekanları için tasarlanmış amiral gemisi SMART serisi modeli. Hem tek hem de çift döngü konfigürasyonlarına sahiptir.

Oda Çapı

4.3 m (14')

Maksimum Hız

280 km/h

Güç

1,260 kW

Gürültü Seviyesi

60 dBA

Temel Özellikler

4.3m FAI uyumlu uçuş odası

Beast gücü ile 280 km/h'ye kadar

Tek ve çift döngü seçenekleri

Aerodinamik yönlendirme kanatçıkları aracılığıyla entegre aktif soğutma

14.51 m² uçuş alanı

Profesyonel yarışma özellikleri

Teknik Özellikler

Genel

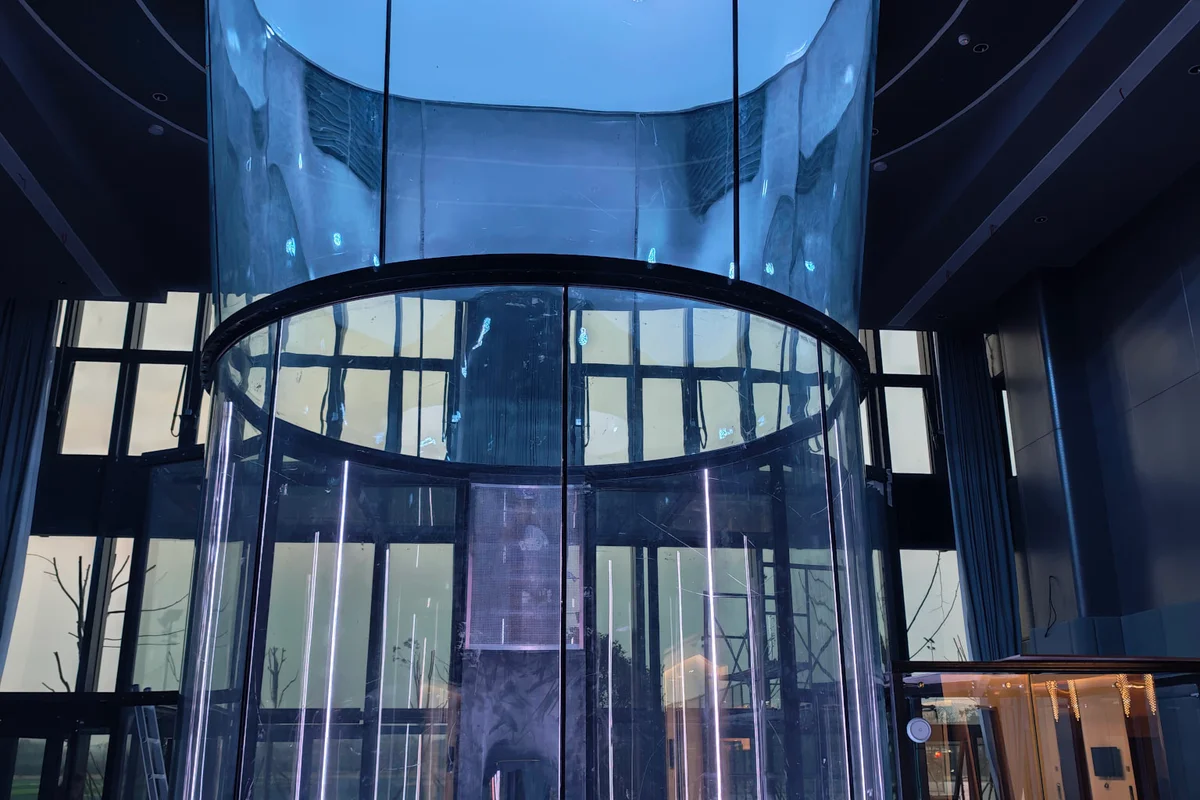

Oda Çapı4.3 m (14')

Cam Yüksekliği (Varsayılan)4.2 m (13'8")

Cam Yüksekliği (Maksimum)10 m (32'8")

Oda Alanı14.51 sq.m.

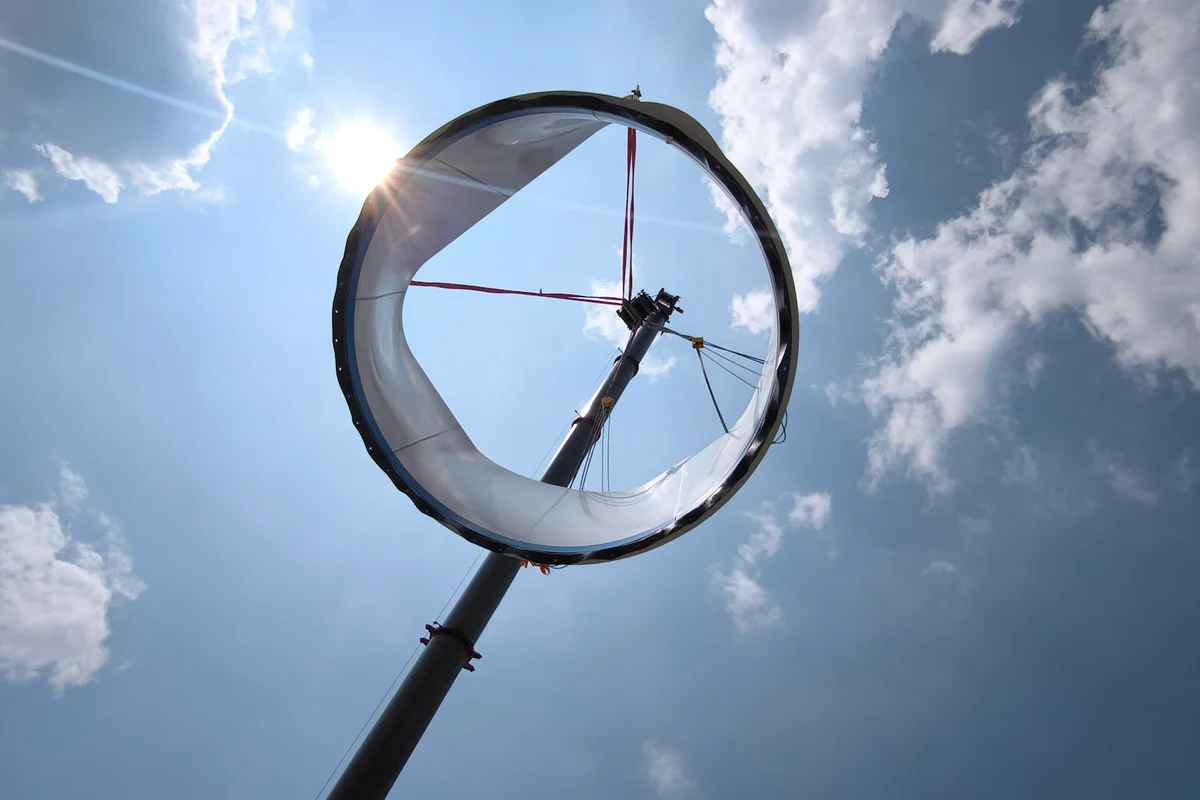

Difüzyon Oranı1.9

İdeal Uygulamalar

Dünya Şampiyonaları

Profesyonel indoor skydiving yarışmalarına ve liglerine ev sahipliği yapabilecek FAI uyumlu tesisler tasarlayın.

Profesyonel Eğitim

Elit skydiver gelişimi ve teknik koçluk için hassas hava akışı ve türbülanssız koşullar sağlayın.

Askeri Eğitim

Paraşütçüler ve savunma personeli için güvenli, uygun maliyetli ve gerçekçi serbest düşüş simülasyonunu kolaylaştırın.

Spor Kompleksleri

Modern spor komplekslerini ve rekreasyon tesislerini yükseltmek için tasarlanmış son teknoloji bir ana cazibe merkezi.

Projenize Başlamaya Hazır Mısınız?

Özel hedefleriniz için ideal yüksek performanslı rüzgâr tüneli çözümünü yapılandırmak üzere Stuttgart merkezli mühendislik ekibimizle işbirliği yapın.

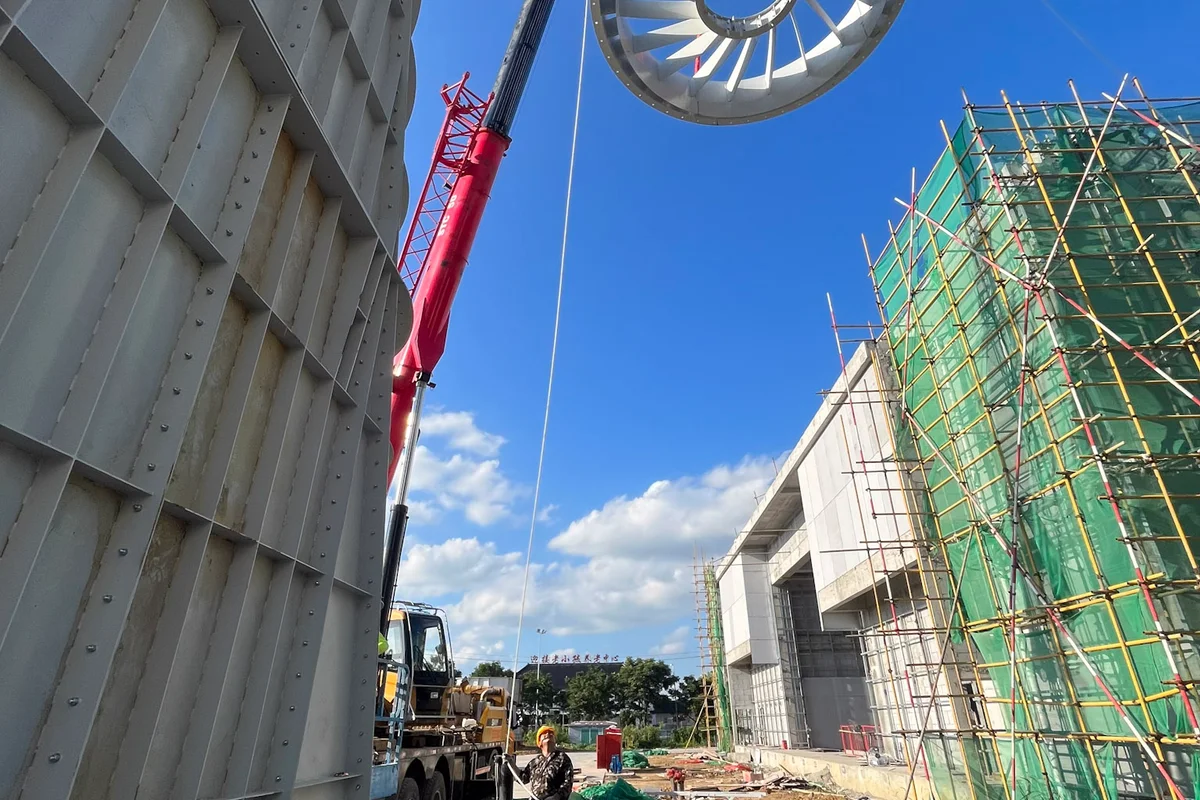

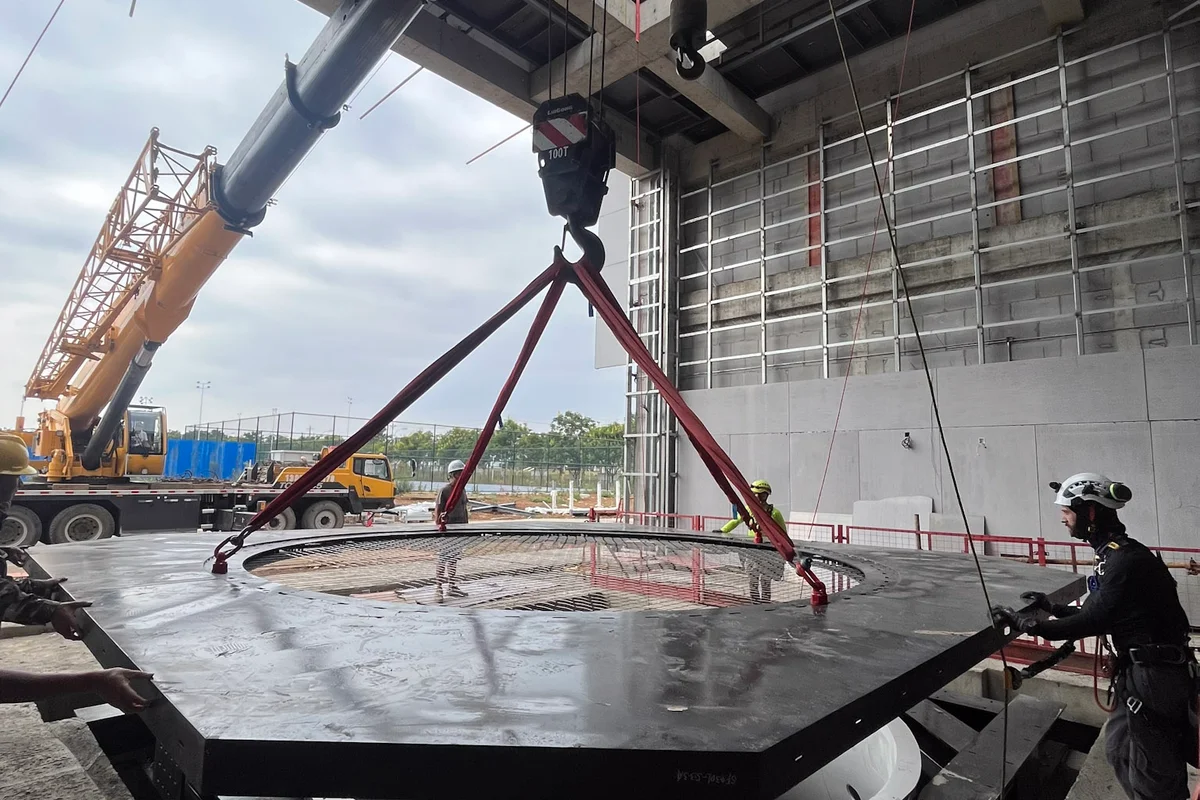

Çin'deki Flight Town projesinde bir TT43 Smart rüzgâr tünelinin kurulumu sırasında ağır hizmet tipi bir vinç, dairesel bir stator kanatçık halkasını yerine kaldırıyor. Bu bileşen, eksenel fan grubunun bir parçasıdır ve döngü içindeki hava akışını doğrultmak için tasarlanmış sabit kanatçıklara sahiptir. Solda, rüzgâr tüneli yapısına entegrasyon için hazır bekleyen büyük bir prefabrik çelik kanal bölümü durmaktadır.

Çin'de TT43 Smart kurulumu için stator kanatçık grubunu kaldıran vinç

Çin'deki Flight Town projesinde bir TT43 Smart rüzgâr tünelinin kurulumu sırasında ağır hizmet tipi bir vinç, dairesel bir stator kanatçık halkasını yerine kaldırıyor. Bu bileşen, eksenel fan grubunun bir parçasıdır ve döngü içindeki hava akışını doğrultmak için tasarlanmış sabit kanatçıklara sahiptir. Solda, rüzgâr tüneli yapısına entegrasyon için hazır bekleyen büyük bir prefabrik çelik kanal bölümü durmaktadır.

2 / 27

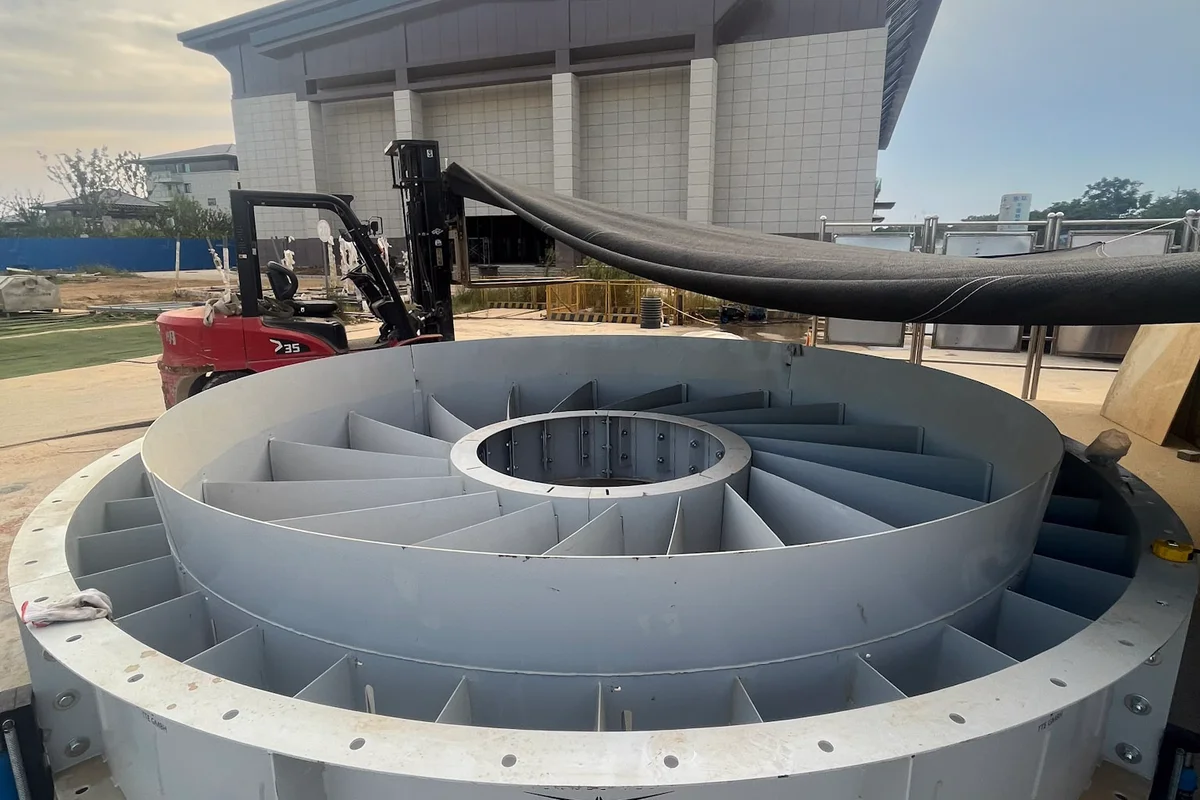

China Flight Town'da bir TT43 Smart rüzgâr tünelinin kurulumu sırasında yerde büyük bir dairesel stator kanatçık grubu durmaktadır. Bileşen, eksenel fan bölümü içindeki hava debisini yönetmek için tasarlanmış, bir iç göbek ve dış muhafaza arasına yerleştirilmiş sabit radyal yönlendirme kanatçıklarına sahiptir. TTE GMBH logosu çelik muhafazanın dış yüzeyinde görülmektedir. Forklift ve elektrikli aletler de dahil olmak üzere inşaat ekipmanları, arka planda tesis binası ile üniteyi çevrelemektedir.

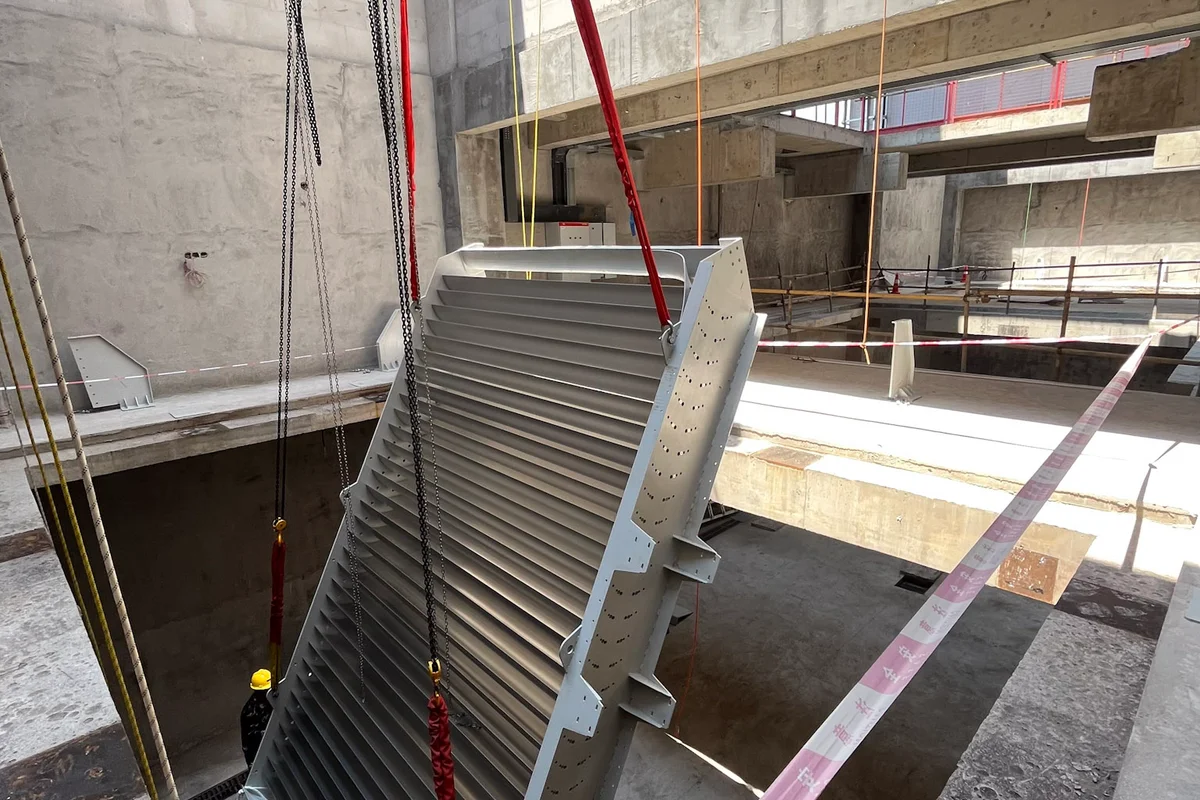

China Flight Town projesinde entegre aktif soğutmalı yönlendirme kanatçığı grubunun kurulumu. Bu bileşen, bir TT43 Smart rüzgâr tüneline aittir ve hava akışı yönlendirmesini termal yönetim yetenekleriyle birleştirir. Alüminyum kanatçıklar, çalışma sırasında üretilen ısıyı dağıtmak için dahili soğutma kanalları içerir. Montaj grubu, beton tesis yapısı içinde vinç donanımıyla asılı durmakta olup, dönüş kanalı köşesine yerleştirilmeye hazırdır.

Teknisyenler, China Flight Town'daki TT43 Smart rüzgâr tünelinin beton kanal yapısına entegre soğutmalı yönlendirme kanatçıklarının kurulumunu yönlendiriyor. Bir vinç, alüminyum kanatçık segmentini üst açıklıktan dönüş kanalına indiriyor. Bu yönlendirme kanatçıkları, ısı eşanjörü işlevi görmek için dahili soğutma kanalları içerir ve hava akışını minimum türbülans ve basınç kaybıyla 90 derece yönlendirirken hava sıcaklığını yönetir.

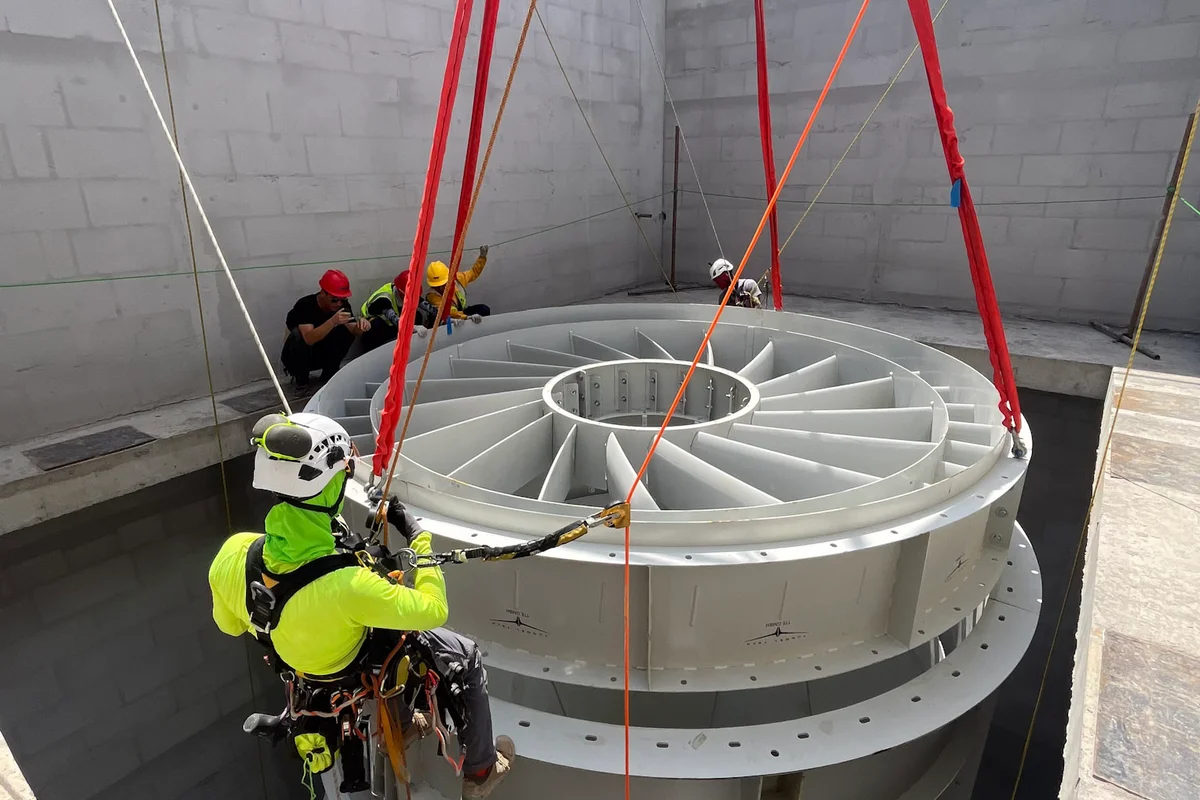

Bir iple erişim teknisyeni, eksenel fan stator kanatçık tertibatının beton muhafazaya montajını yönlendiriyor. Bu ağır kaldırma operasyonu, China Flight Town projesindeki TunnelTech TT43 Smart rüzgâr tüneli inşaatının bir parçasıdır. Çelik bölüm, dikey dönüş kanalındaki hava akışını düzeltmek için gereken sabit stator kanatçıklarını içerir. Bileşen, tesisin beton yapısına indirilirken kırmızı kaldırma kayışlarıyla asılı durmaktadır.

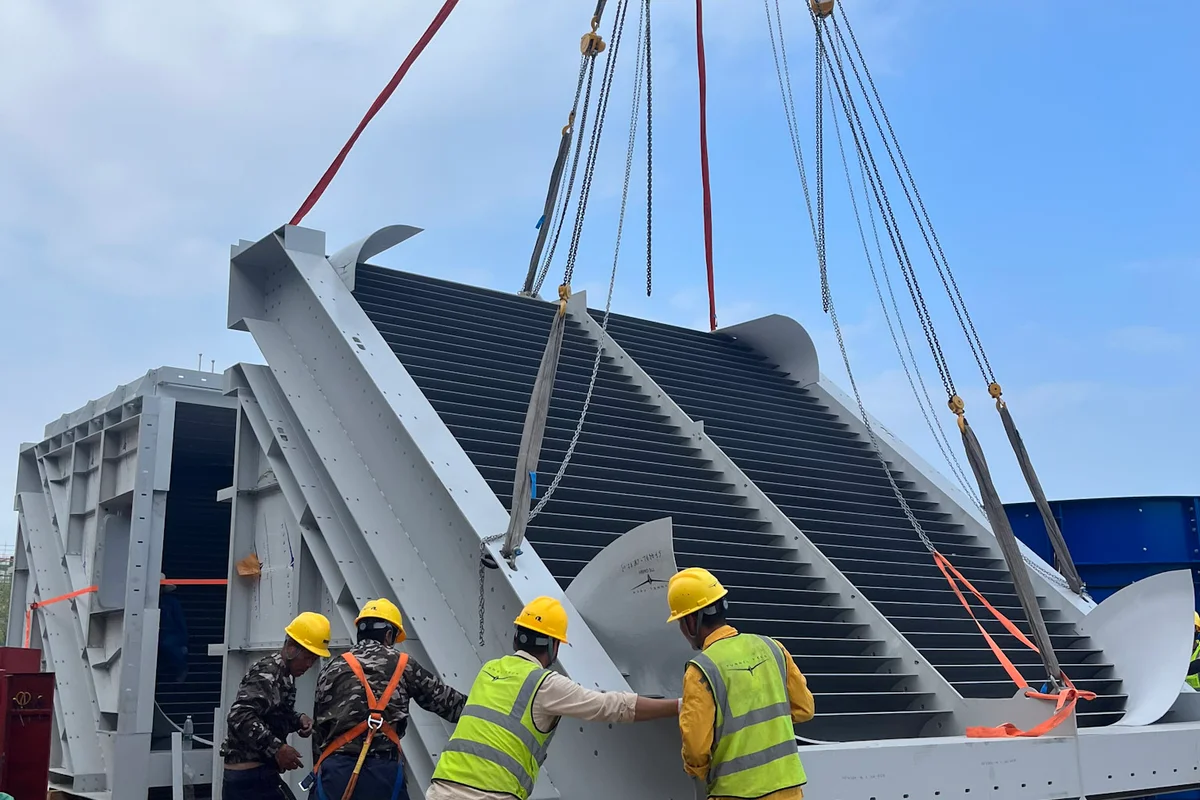

China Flight Town projesinde bir TT43 Smart rüzgâr tünelinin kurulumu sırasında bir vinç, yönlendirme kanatçıkları bölümünü kaldırıyor. İnşaat personeli, tesisin aktif soğutma sistemi için entegre soğutma kanalları içeren çelik çerçeveli üniteyi yönlendiriyor. Bu kanatçıklar, havayı sirkülasyonlu kanal döngüsünün köşesinden yeniden yönlendirirken hava akışı sıcaklığını düzenlemek için ısı eşanjörleri olarak işlev görür.

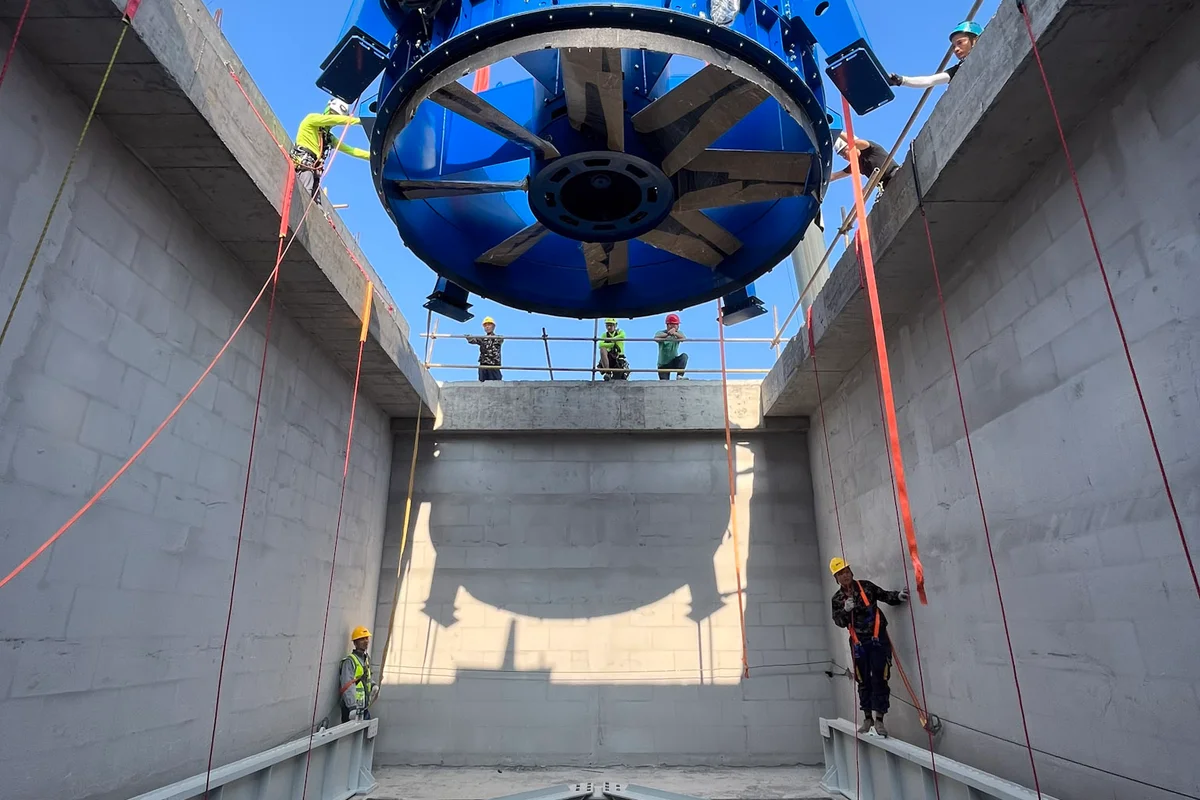

Ağır hizmet tipi bir vinç, mavi bir EVG eksenel fan (Axial fan) ünitesini China Flight Town tesisindeki bir TT43 Smart rüzgâr tünelinin (Wind tunnel) dikey beton dönüş kanalına (Return duct) indiriyor. Karbon fiber kanatlara (Carbon-fiber blades) sahip fan grubu, şaftın tabanına yerleştirilmiş sabit bir yönlendirme kanatçığı (Guide vanes) yapısına doğru alçalıyor. Kurulum teknisyenleri, beton muhafaza içinde hassas hizalamayı sağlamak için iple erişim tekniklerini kullanarak yükü yönlendiriyor. Bu kurulum adımı, birincil hava debisi (Airflow) üretim bileşenlerini dönüş döngüsü yapısı içine yerleştirir.

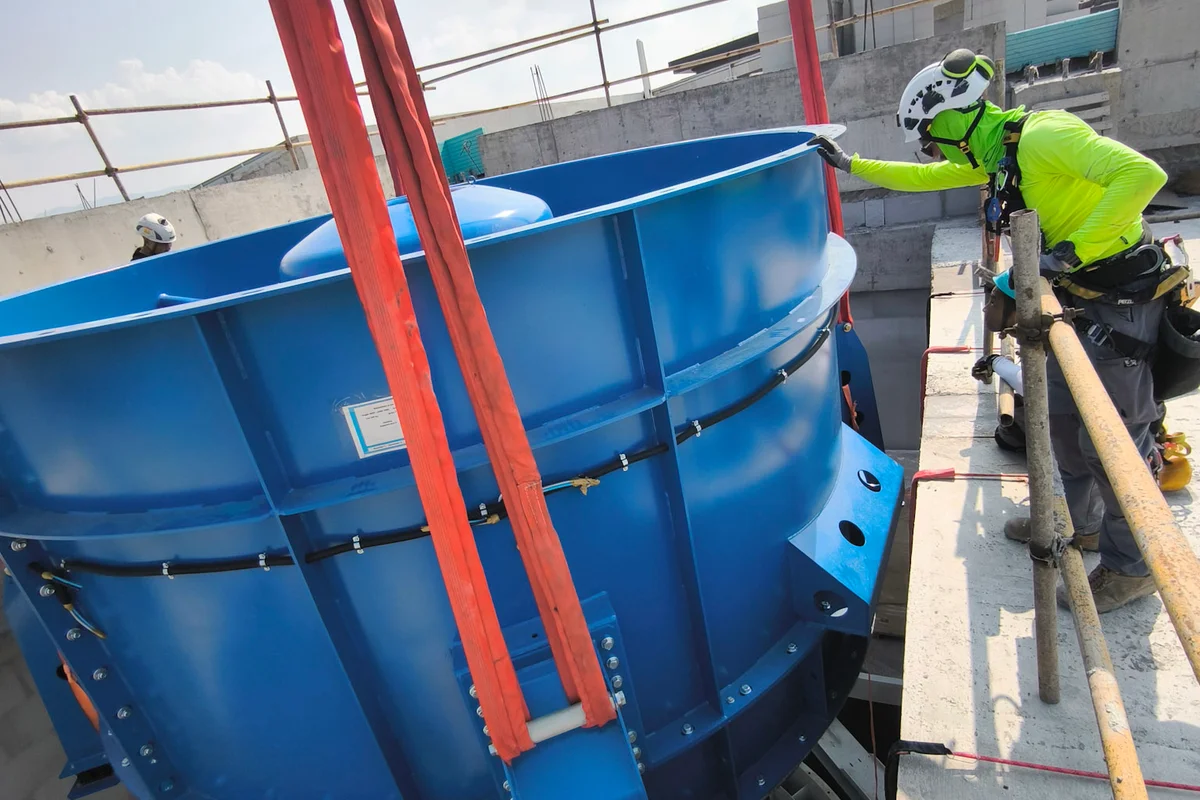

İnşaat işçileri, China Flight Town projesindeki bir TunnelTech TT43 Smart rüzgâr tüneli için yüksek güçlü bir eksenel fan ünitesinin kurulumunu yönlendiriyor. Ağır hizmet tipi vinç kayışlarıyla asılı duran mavi çelik fan gövdesi, dönüş kanalının dikey beton şaftına indiriliyor. Gövdenin altında, sirkülasyonlu hava akışı döngüsü içinde verimli çalışma için tasarlanmış karbon fiber kanatlara sahip fan çarkı görülmektedir.
