TT43 SMART

چیمپئن شپ کے لیے تیار کارکردگی

فلیگ شپ SMART سیریز کا ماڈل، جو پیشہ ورانہ تربیتی مراکز اور مقابلے کے مقامات کے لیے ڈیزائن کیا گیا ہے۔ سنگل اور ڈبل لوپ دونوں کنفیگریشنز کی خصوصیات ہیں۔

چیمبر کا قطر

4.3 m (14')

زیادہ سے زیادہ رفتار

280 km/h

پاور

1,260 kW

شور کی سطح

60 dBA

نمایاں خصوصیات

4.3m FAI کمپلائنٹ فلائٹ چیمبر

بیسٹ پاور کے ساتھ 280 km/h تک

سنگل اور ڈبل لوپ کے اختیارات

ایرو ڈائنامک ٹرننگ وینز کے ذریعے مربوط ایکٹو کولنگ

14.51 مربع میٹر پرواز کا رقبہ

پیشہ ورانہ مقابلے کی خصوصیات

تکنیکی تفصیلات

جنرل

چیمبر کا قطر4.3 m (14')

شیشے کی اونچائی (ڈیفالٹ)4.2 m (13'8")

شیشے کی اونچائی (زیادہ سے زیادہ)10 m (32'8")

چیمبر کا رقبہ14.51 sq.m.

ڈفیوژن ریٹ1.9

مثالی ایپلی کیشنز

ورلڈ چیمپئن شپس

پیشہ ورانہ ان ڈور اسکائی ڈائیونگ مقابلوں اور لیگز کی میزبانی کے قابل FAI کے مطابق سہولیات انجینئر کریں۔

پیشہ ورانہ تربیت

ایلیٹ اسکائی ڈائیور کی ترقی اور تکنیکی کوچنگ کے لیے درست ایئر فلو اور ٹربولینس سے پاک حالات فراہم کریں۔

فوجی تربیت

پیرا ٹروپرز اور دفاعی اہلکاروں کے لیے محفوظ، لاگت سے موثر، اور حقیقت پسندانہ فری فال سمولیشن کی سہولت فراہم کریں۔

اسپورٹس کمپلیکس

ایک جدید ترین اینکر پرکشش مقام جو جدید اسپورٹس کمپلیکس اور تفریحی سہولیات کو بلند کرنے کے لیے ڈیزائن کیا گیا ہے۔

اپنا پروجیکٹ شروع کرنے کے لیے تیار ہیں؟

اپنے مخصوص اہداف کے لیے مثالی اعلیٰ کارکردگی والے ونڈ ٹنل حل کو ترتیب دینے کے لیے ہماری شٹوٹگارٹ میں مقیم انجینئرنگ ٹیم کے ساتھ تعاون کریں۔

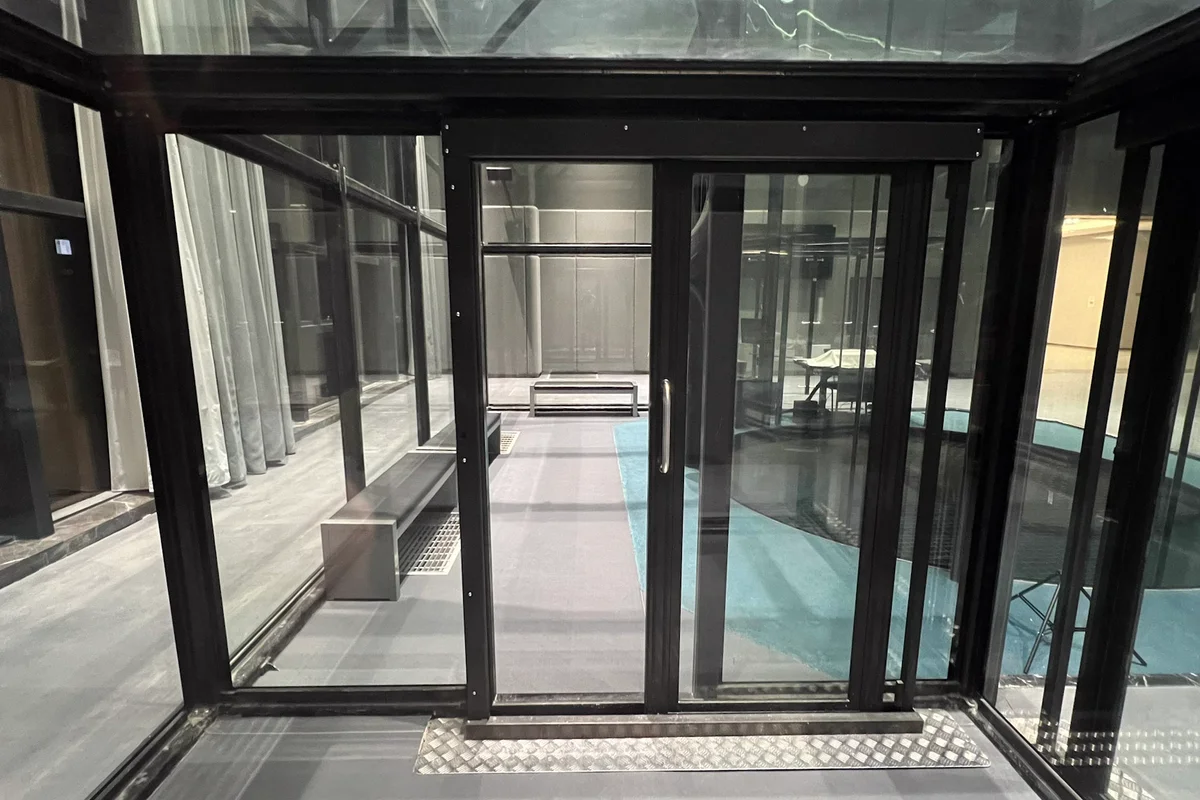

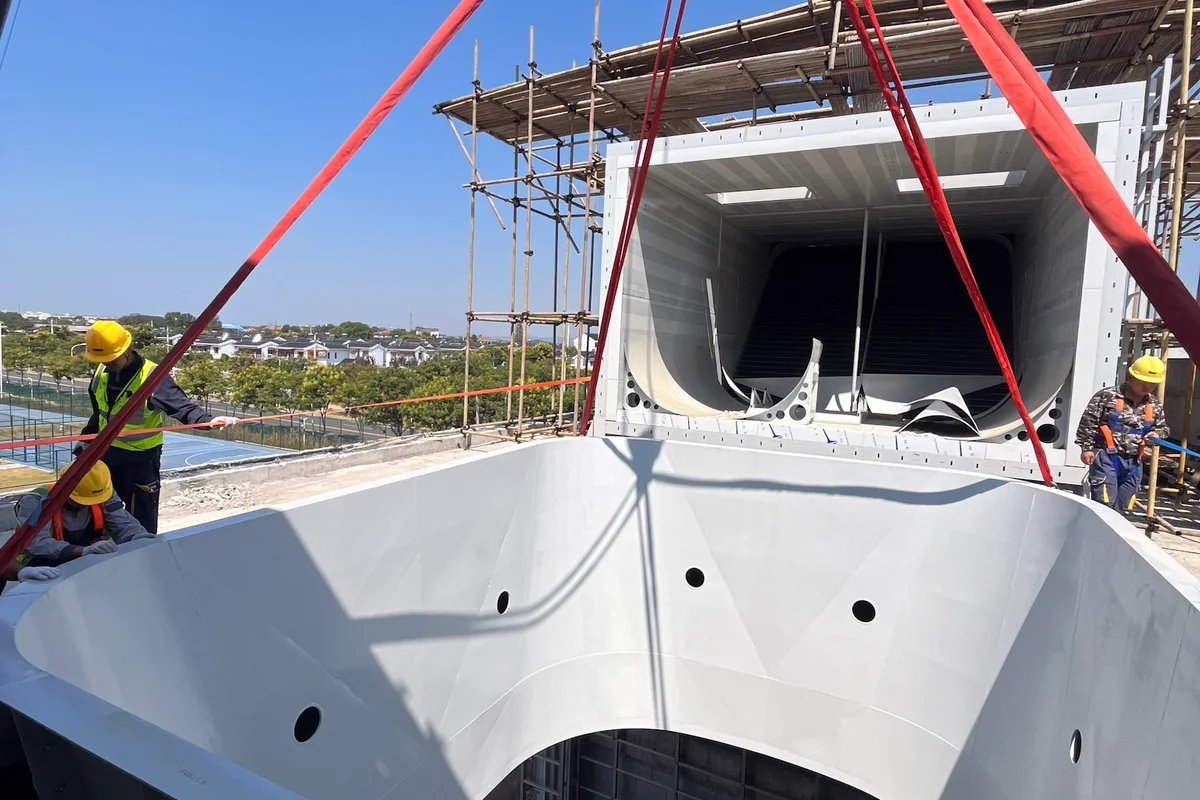

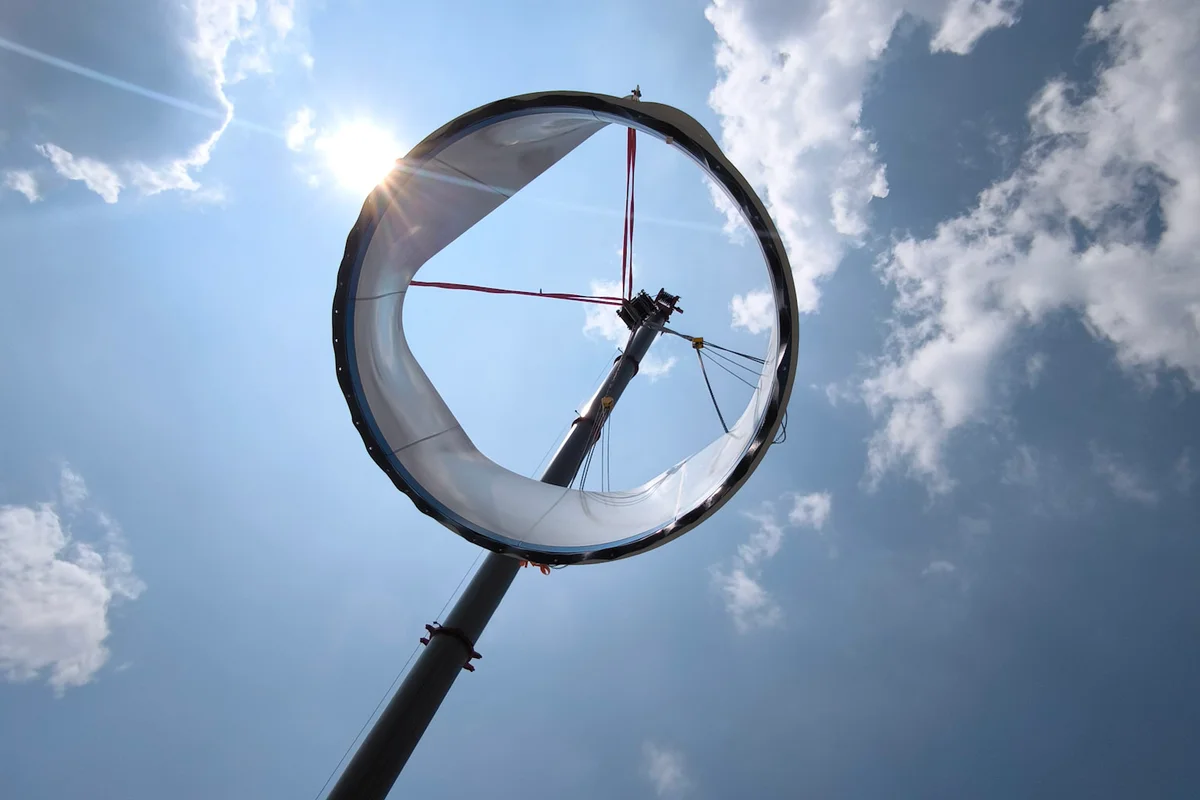

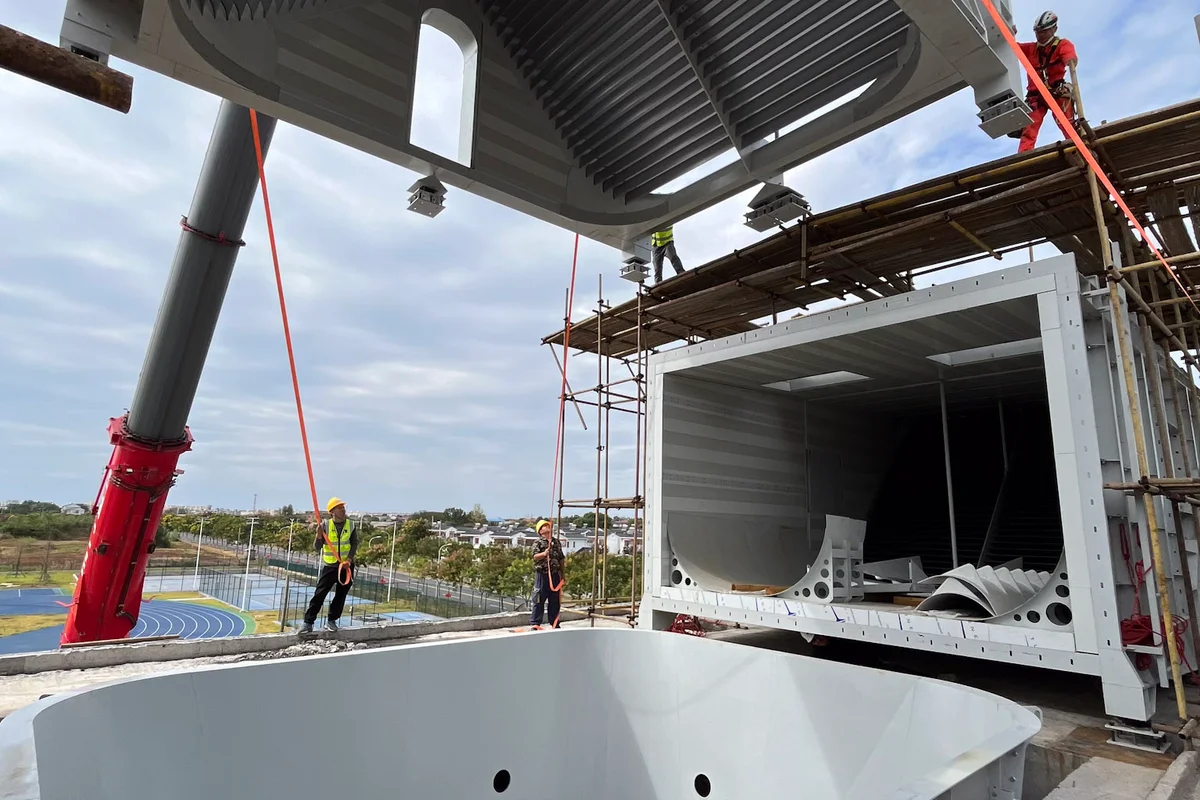

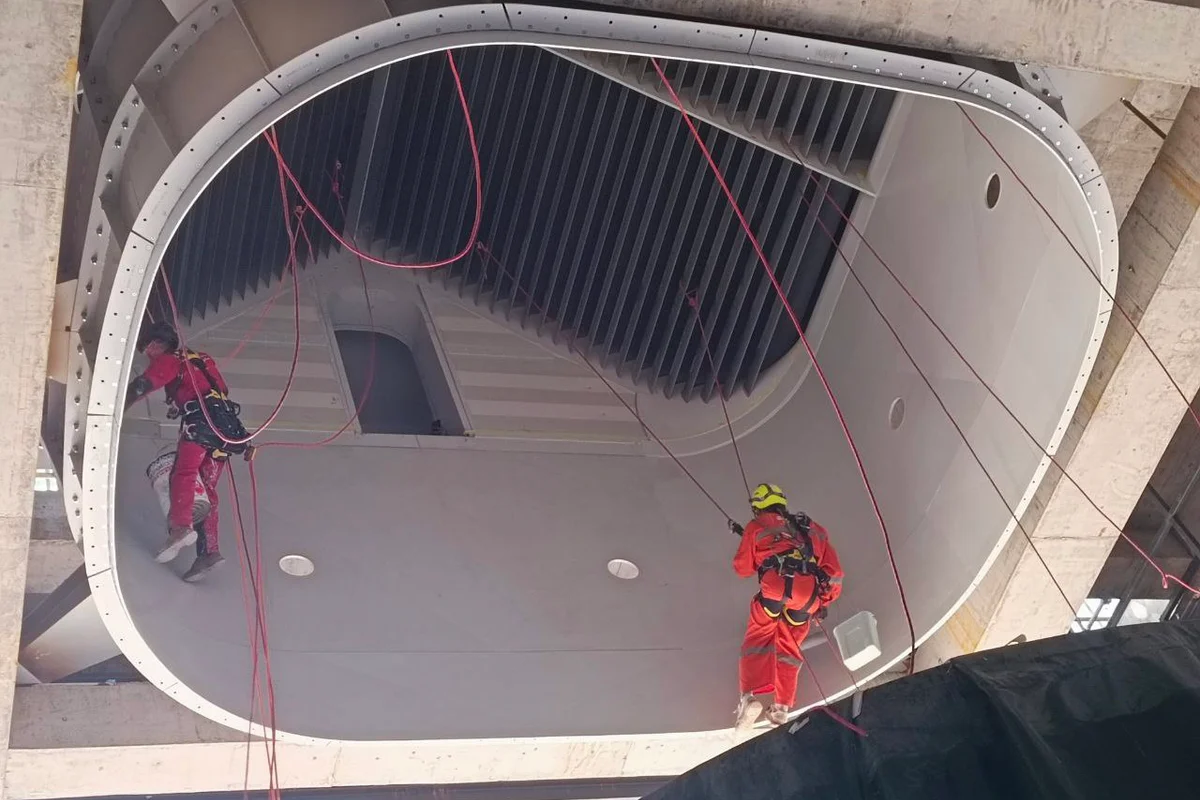

چین میں Flight Town پروجیکٹ میں TT43 Smart ونڈ ٹنل کی تنصیب کے دوران ایک ہیوی ڈیوٹی کرین ایک گول اسٹیٹر وین رنگ کو پوزیشن میں اٹھا رہی ہے۔ یہ جزو ایکسیئل فین اسمبلی کا حصہ ہے اور اس میں ساکن وینز ہیں جو لوپ کے اندر ہوا کے بہاؤ کو سیدھا کرنے کے لیے ڈیزائن کیے گئے ہیں۔ بائیں طرف، ایک بڑا پہلے �سے تیار شدہ اسٹیل ڈکٹ سیکشن ونڈ ٹنل کے ڈھانچے میں انضمام کے لیے تیار کھڑا ہے۔

چین میں TT43 Smart کی تنصیب کے لیے کرین اسٹیٹر وین اسمبلی اٹھا رہی ہے

چین میں Flight Town پروجیکٹ میں TT43 Smart ونڈ ٹنل کی تنصیب کے دوران ایک ہیوی ڈیوٹی کرین ایک گول اسٹیٹر وین رنگ کو پوزیشن میں اٹھا رہی ہے۔ یہ جزو ایکسیئل فین اسمبلی کا حصہ ہے اور اس میں ساکن وینز ہیں جو لوپ کے اندر ہوا کے بہاؤ کو سیدھا کرنے کے لیے ڈیزائن کیے گئے ہیں۔ بائیں طرف، ایک بڑا پہلے سے تیار شدہ اسٹیل ڈکٹ سیکشن ونڈ ٹنل کے ڈھانچے میں انضمام کے لیے تیار کھڑا ہے۔

2 / 27

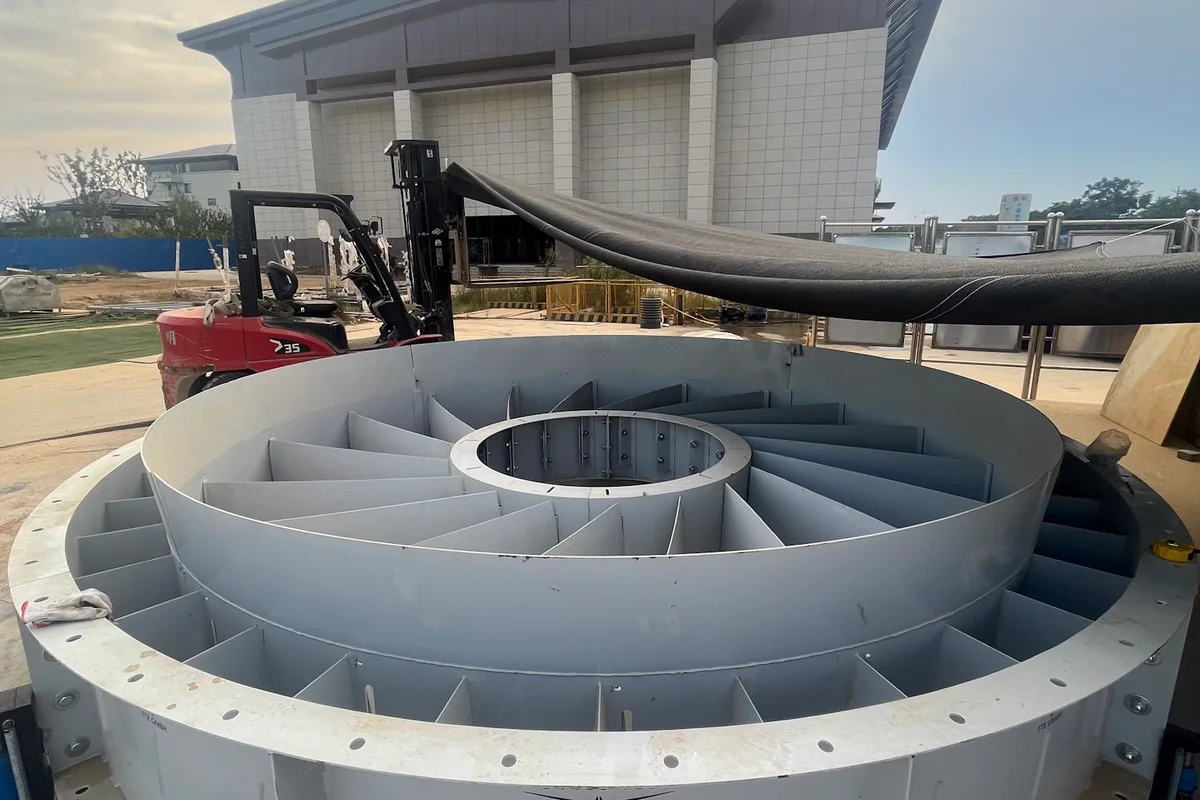

China Flight Town میں TT43 Smart ونڈ ٹنل کی تنصیب کے دوران ایک بڑی گول اسٹیٹر وین اسمبلی زمین پر رکھی ہوئی ہے۔ اس پرزے میں اندرونی ہب اور بیرونی کیسنگ کے درمیان فکسڈ ریڈیل گائیڈ وینز (guide vanes) ترتیب دی گئی ہیں، جو ایکسیئل فین (axial fan) سیکشن کے اندر ایئر فلو (airflow) کو منظم کرنے کے لیے ڈیزائن کی گئی ہیں۔ اسٹیل ہاؤسنگ کے بیرونی حصے پر TTE GMBH کا لوگو نمایاں ہے۔ فورک لفٹ اور پاور ٹولز سمیت تعمیراتی سامان یونٹ کے ارد گرد موجود ہے اور پس منظر میں عمارت نظر آ رہی ہے۔

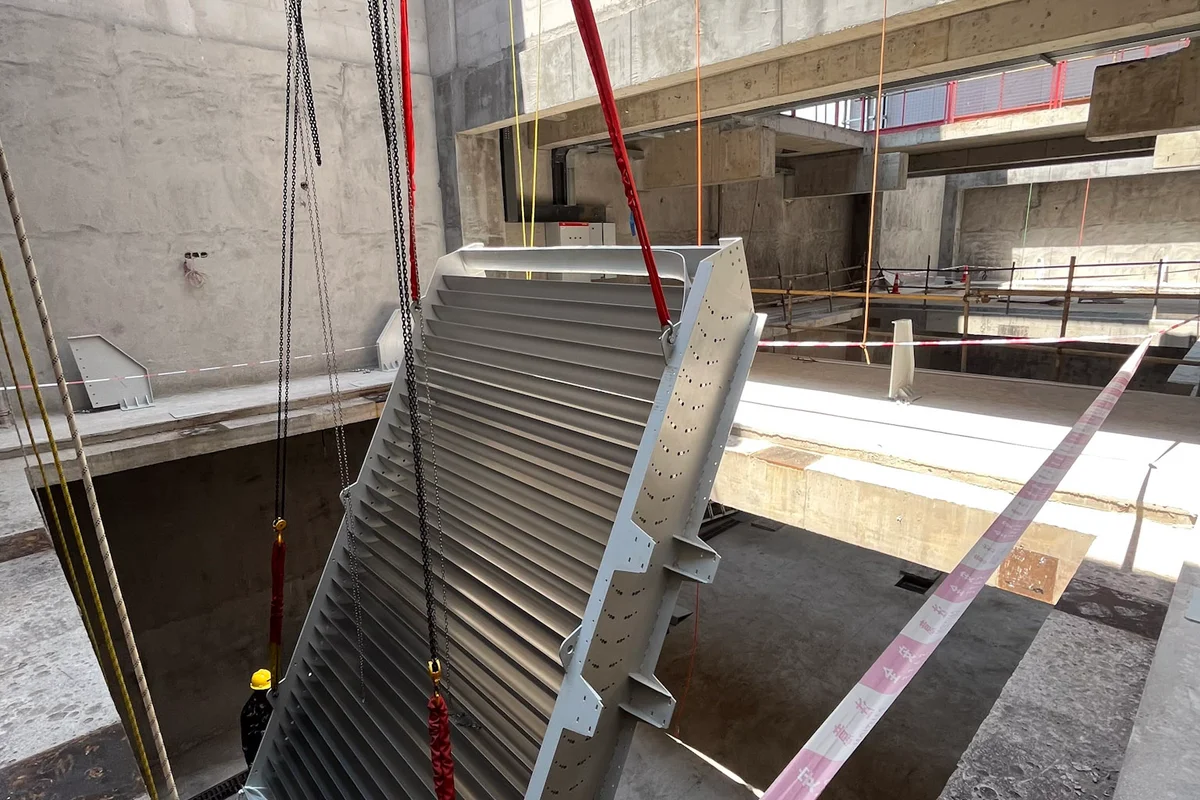

China Flight Town پروجیکٹ میں انٹیگریٹڈ ایکٹو کولنگ کے ساتھ ٹرننگ وین اسمبلی کی تنصیب۔ یہ جزو TT43 Smart ونڈ ٹنل سے تعلق رکھتا ہے اور ایئر فلو ری ڈائریکشن کو تھرمل مینجمنٹ کی صلاحیتوں کے ساتھ جوڑتا ہے۔ ایلومینیم وینز میں آپریشن کے دوران پیدا ہونے والی حرارت کو خارج کرنے کے لیے اندرونی کولنٹ چینلز موجود ہیں۔ اسمبلی کو کنکریٹ کی عمارت کے ڈھانچے کے اندر کرین رگنگ کے ذریعے لٹکایا گیا ہے، جو ریٹرن ڈکٹ کے کونے میں رکھنے کے لیے تیار ہے۔

ٹیکنیشنز چائنا فلائٹ ٹاؤن (China Flight Town) میں TT43 Smart ونڈ ٹنل کے کنکریٹ ڈکٹ اسٹرکچر میں اِنٹیگریٹڈ کولنگ والے ٹرننگ وینز کی تنصیب کی رہنمائی کر رہے ہیں۔ ایک کرین ایلومینیم وین کے حصے کو اوپری سوراخ کے ذریعے ریٹرن ڈکٹ میں نیچے اتار رہی ہے۔ ان ٹرننگ وینز میں اندرونی کولنٹ چینلز شامل ہیں جو ہیٹ ایکسچینجر کے طور پر کام کرتے ہیں، اور ہوا کے درجہ حرارت کو کنٹرول کرتے ہوئے ایئر فلو کو کم سے کم ٹربولینس اور پریشر لاس کے ساتھ 90 ڈگری پر موڑتے ہیں۔

ایک روپ ایکسیس ٹیکنیشن کن�کریٹ ہاؤسنگ میں ایکسیئل فین اسٹیٹر وین اسمبلی کی تنصیب کی رہنمائی کر رہا ہے۔ یہ بھاری لفٹ آپریشن چائنا فلائٹ ٹاؤن پروجیکٹ میں TunnelTech TT43 Smart ونڈ ٹنل کی تعمیر کا حصہ ہے۔ اسٹیل سیکشن میں ساکن اسٹیٹر وینز موجود ہیں جو عمودی ریٹرن ڈکٹ کے اندر ہوا کے بہاؤ کو سیدھا کرنے کے لیے ضروری ہیں۔ یہ پرزہ سرخ لفٹنگ پٹیوں سے لٹکا ہوا ہے جیسے ہی یہ سہولت کے کنکریٹ ڈھانچے میں نیچے اترتا ہے۔

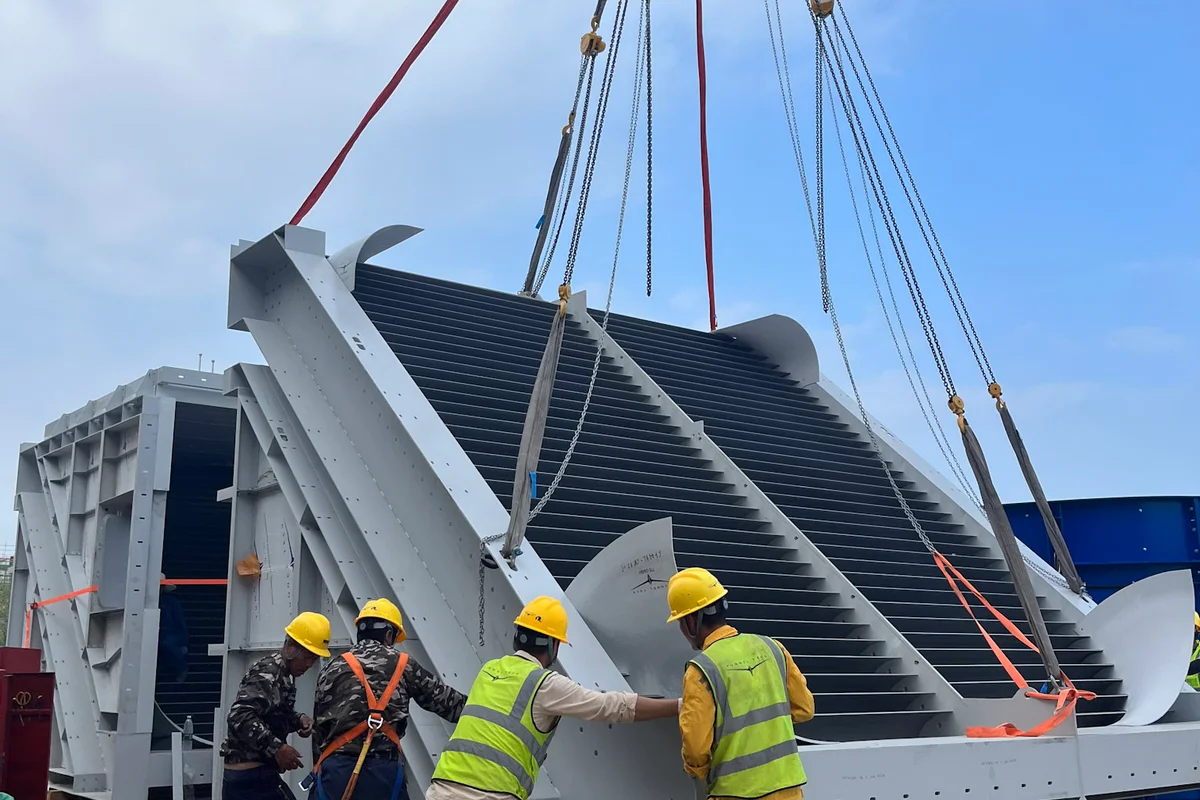

China Flight Town پروجیکٹ میں TT43 Smart ونڈ ٹنل کی تنصیب کے دوران ایک کرین ٹرننگ وینز کا ایک حصہ اٹھا رہی ہے۔ تعمیراتی عملہ اسٹیل کے فریم والے یونٹ کی رہنمائی کر رہا ہے، جس میں سہولت کے ایکٹو کولنگ سسٹم کے لیے مربوط کولنٹ چینلز موجود ہیں۔ یہ وینز ہیٹ ایکسچینجر کے طور پر کام کرتے ہیں تاکہ ہوا کے بہاؤ کے درجہ حرارت کو منظم کیا جا سکے جبکہ ہوا کو ری سرکولیشن ڈکٹ لوپ کے کونے سے دوبارہ موڑا جا سکے۔

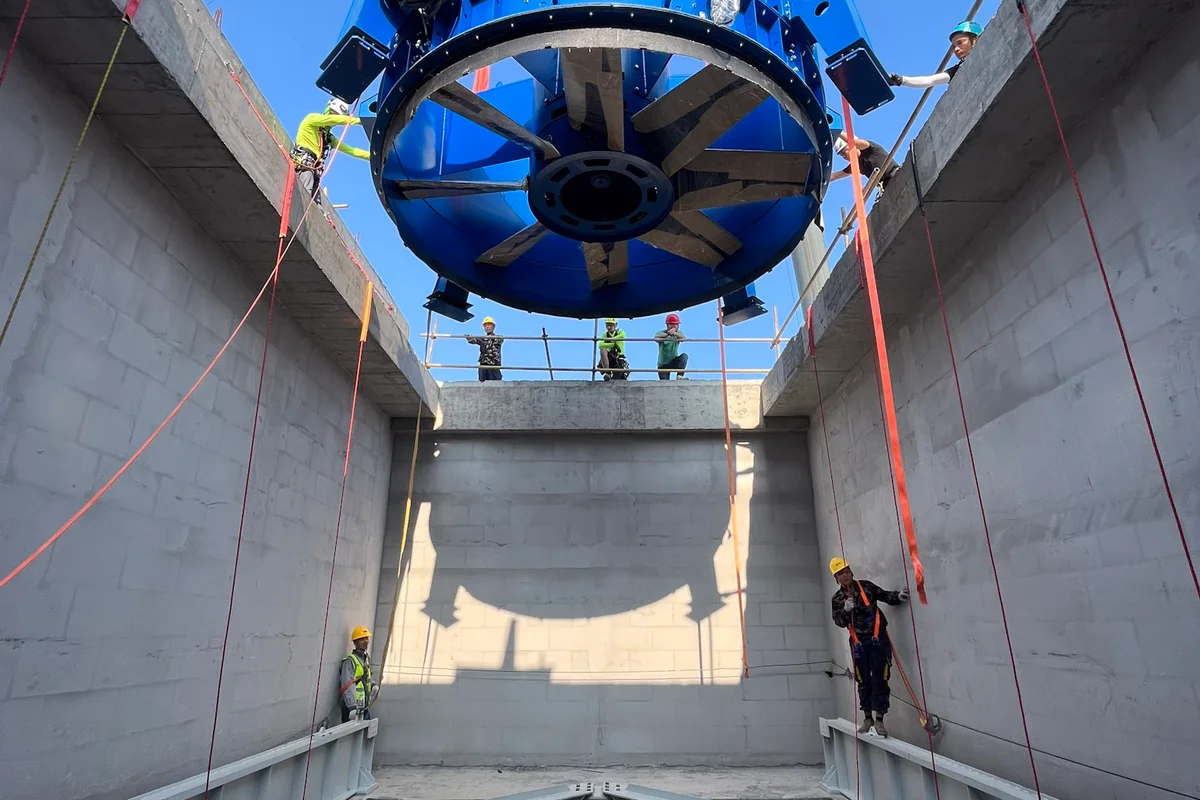

ایک ہیوی ڈیوٹی کرین China Flight Town کی تنصیب میں TT43 Smart ونڈ ٹنل (Wind tunnel) کی عمودی کنکریٹ ریٹرن ڈکٹ (Return duct) میں نیلے رنگ کے EVG ایکسیئل فین (Axial fan) یونٹ کو نیچے اتار رہی ہے۔ کاربن فائبر بلیڈز (Carbon-fiber blades) پر مشتمل فین اسمبلی، شافٹ کی بنیاد پر موجود ساکن گائیڈ وینز (Guide vanes) کے ڈھانچے کی طرف نیچے جا رہی ہے۔ تنصیب کرنے والے تکنیکی ماہرین رسی کی مدد سے بوجھ کی رہنمائی کرتے ہیں تاکہ کنکریٹ ہاؤسنگ کے اندر درست سیدھ کو یقینی بنایا جا سکے۔ تنصیب کا یہ مرحلہ بنیادی ایئر فلو (Airflow) پیدا کرنے والے اجزاء کو واپسی کے لوپ اسٹرکچر کے اندر رکھتا ہے۔

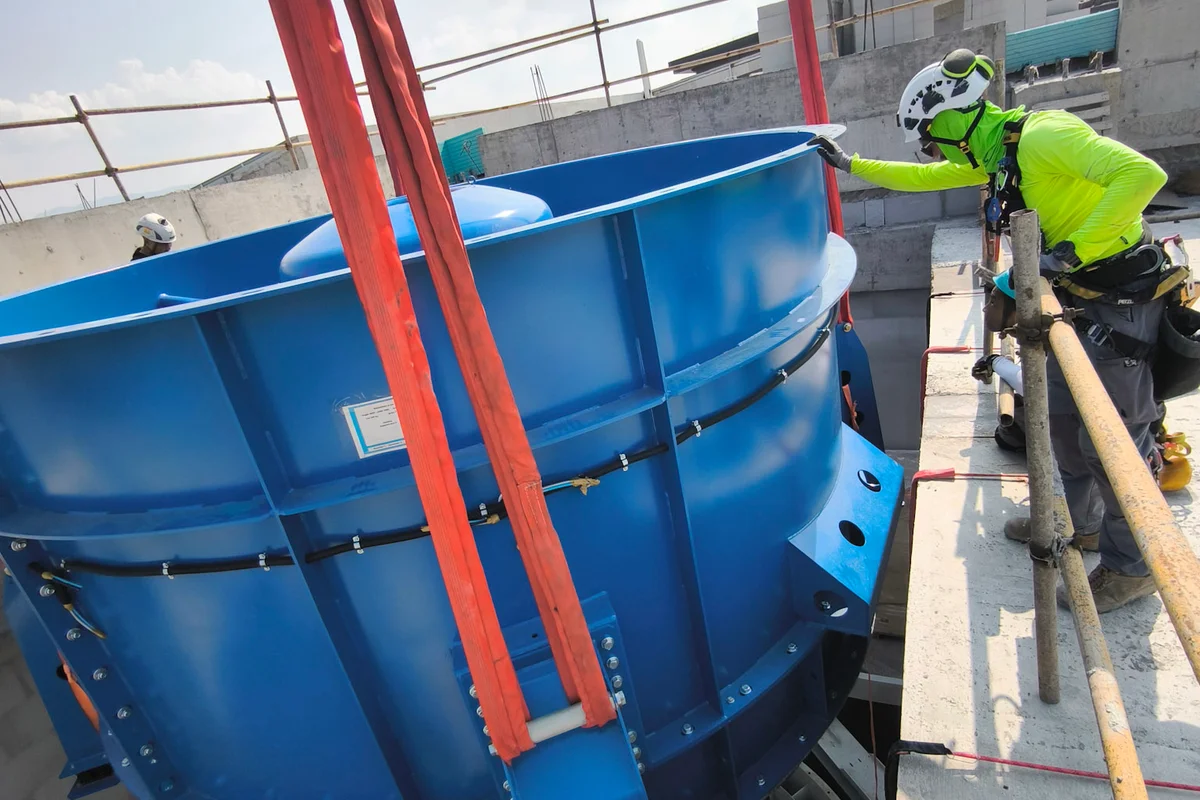

تعمیراتی کارکن China Flight Town پروجیکٹ میں TunnelTech TT43 Smart ونڈ ٹنل کے لیے ہائی پاور ایکسیئل فین یونٹ کی انسٹالیشن کی رہنمائی کر رہے ہیں۔ نیلے رنگ کی اسٹیل فین ہاؤسنگ، جسے ہیوی ڈیوٹی کرین کے پٹوں سے لٹکایا گیا ہے، ریٹرن ڈکٹ کے عمودی کنکریٹ شافٹ میں نیچے اتر رہی ہے۔ ہاؤسنگ کے نیچے کاربن فائبر بلیڈز والا فین امپیلر نظر آ رہا ہے، جسے ری سرکولیشن ایئر فلو لوپ کے اندر موثر آپریشن کے لیے ڈیزائن کیا گیا ہے۔
