Tinh hoa Kỹ thuật
Khám phá những đột phá trong kỹ thuật Đức đã đưa TunnelTech trở thành chuẩn mực toàn cầu về hiệu suất, tiết kiệm năng lượng và độ tin cậy vận hành.
Buồng bay
Trái tim của trải nghiệm bay – thiết kế đột phá tối ưu hóa sự an toàn và thoải mái cho người bay.
- •Lưới an toàn đột phá làm từ cáp thép lực cản thấp, hấp thụ lực va chạm hiệu quả tại khu vực mép ngoài
- •Cửa vào bọc đệm giúp ngăn ngừa chấn thương và đảm bảo luồng khí trong buồng luôn đồng nhất
- •Thiết kế kính hình nón không khung đặc trưng của TT, mở rộng tầm nhìn không gian bay lên gấp đôi
- •Kính đa lớp tròn hoàn hảo với khả năng cách âm, đảm bảo luồng khí ổn định
- •Chiều cao buồng bay lên tới 24m, với phần kính cao tới 8m
- •Hệ số giảm tốc độ gió 2.12x, đảm bảo an toàn tối đa
Quạt hướng trục
Trái tim mạnh mẽ của hệ thống TunnelTech – được thiết kế tỉ mỉ và chế tạo với độ chính xác tuyệt đối. Qua 16 năm với hàng triệu giờ vận hành, hệ thống đã chứng minh độ tin cậy hoàn hảo: chưa từng phải thay thế bất kỳ bộ phận hay vòng bi nào.
- •Hợp tác chiến lược cùng EVG Lufttechnik – hơn 40 năm kinh nghiệm trong lĩnh vực khí động học
- •Cánh quạt sợi carbon thiết lập chuẩn mực mới về hiệu suất năng lượng và kiểm soát rung động
- •Đường kính lớn cùng tốc độ vòng tua thấp giúp tối thiểu hóa tiếng ồn và rung động
- •Động cơ điện ABB hoặc Siemens với tuổi thọ thiết kế trên 30 năm
- •Hệ thống cảm biến chẩn đoán toàn diện: giám sát độ rung, nhiệt độ và mức dầu
- •Hệ thống bôi trơn tự động và biến tần (VFD) độc lập
Hệ thống ống dẫn khí Composite FRP
Tương tự như một chiếc thuyền buồm xuất sắc cần hình dáng khí động học hoàn hảo, hiệu suất hầm gió phụ thuộc vào đường nét thiết kế tinh xảo giúp dẫn luồng khí lưu thông trơn tru từ quạt đến buồng bay và quay trở lại.
- •Độ chính xác gia công cực cao, đảm bảo sự chuyển tiếp mượt mà giữa các phân đoạn hầm gió
- •Loại bỏ nhiễu loạn dòng khí sát vách – nguyên nhân chính gây ồn và rung động
- •Cấu trúc sandwich giúp hấp thụ sóng âm thay vì truyền dẫn, giảm thiểu tiếng ồn hiệu quả
- •Triệt tiêu các đỉnh cộng hưởng mất kiểm soát thường gặp ở các loại ống dẫn khí thông thường
- •Hệ số ma sát Darcy-Weißbach thấp nhất ngành (0.185)
- •Phù hợp lắp đặt tại các địa điểm có yêu cầu khắt khe như trung tâm thương mại
Cánh hướng dòng
Yếu tố then chốt quyết định hiệu suất hầm gió. Các nghiên cứu của NASA chỉ ra rằng thiết kế cánh hướng dòng kém, mật độ cánh không phù hợp hoặc lắp đặt sai quy cách có thể gây thất thoát tới 30% năng lượng.
- •Biên dạng khí động học được tính toán tỉ mỉ để dẫn hướng luồng khí tối ưu
- •Mật độ bố trí cánh hợp lý giúp ngăn ngừa nhiễu loạn dòng khí
- •Lắp đặt chính xác để đạt hiệu suất vận hành tối đa
- •Cấu trúc rỗng cho phép tích hợp hệ thống làm mát chủ động
- •Tác động trực tiếp đến chất lượng dòng khí – giúp giảm thiểu hoặc gây ra nhiễu loạn
- •Tiết kiệm tới 30% năng lượng nhờ thiết kế tối ưu
Làm mát thụ động (Thông gió)
Thường được gọi là "thông gió", giải pháp làm mát thụ động giúp cắt giảm 30-35% chi phí năng lượng. Thông qua cơ chế trao đổi khí với môi trường bên ngoài, phương pháp này loại bỏ hoàn toàn nhu cầu đầu tư máy làm lạnh (chiller) đắt đỏ, cũng như các chi phí bảo trì và vận hành liên quan.
- •Thay thế tới 20% lư ợng khí tuần hoàn bằng gió tươi
- •Làm mát hệ thống hiệu quả khi nhiệt độ môi trường dưới 30°C
- •Giảm tổng tiêu thụ năng lượng tới 30-35%
- •Loại bỏ nhu cầu đầu tư thiết bị làm lạnh đắt tiền
- •Không tốn chi phí bảo trì cho hệ thống chiller
- •Tiết kiệm tới 60% điện năng tiêu thụ nhờ cơ chế thông gió trực tiếp
Hệ thống làm mát chủ động
Giải pháp lý tưởng cho khí hậu nóng và yêu cầu vận hành êm ái gần khu dân cư. Chất lỏng làm mát được luân chuyển qua lõi các cánh hướng dòng rỗng, biến chúng thành các bộ trao đổi nhiệt hiệu quả.
- •Dẫn chất lỏng làm mát qua lõi cánh hướng dòng
- •Cánh hướng dòng đóng vai trò bộ trao đổi nhiệt, làm mát đồng đều luồng khí
- •Khắc phục tình trạng nhiễu loạn dòng khí thường gặp ở các phương pháp làm mát truyền thống
- •Đảm bảo khả năng vận hành ổn định trong mọi điều kiện khí hậu khắc nghiệt
- •Mức phát thải tiếng ồn cực thấp, chỉ 51 dBA
- •Phù hợp lắp đặt gần khu dân cư (khoảng cách 30m)
Buồng tập BASE Jumping
Nằm ở đỉnh đường hầm gió, buồng BASE là công cụ không thể thiếu trong huấn luyện nhảy dù chuyên nghiệp. Nó cung cấp một lối vào phụ dẫn vào buồng bay, cho phép thực hành kỹ thuật rời máy bay có kiểm soát trong môi trường an toàn.
- •Lối vào phụ ở đỉnh buồng bay phục vụ huấn luyện kỹ thuật rời cửa thực tế
- •Giảm 2x tốc độ gió tại cửa giúp điều kiện huấn luyện an toàn hơn
- •Buồng duy nhất phù hợp để huấn luyện với dù ổn định
- •Tăng cường đáng kể độ an toàn trong các buổi huấn luyện
- •Có thể được thiết kế mô phỏng khoang máy bay theo yêu c ầu
- •Hệ thống tự động hóa và an toàn toàn diện

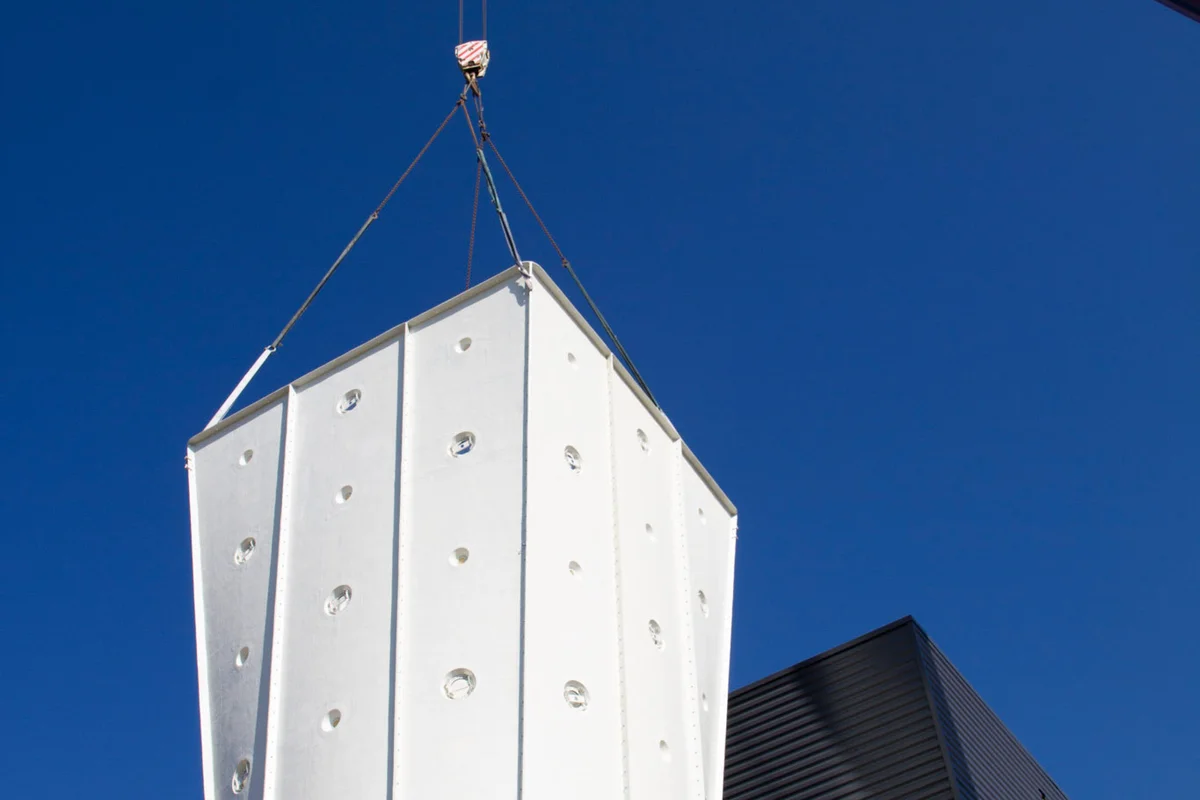

Cần cẩu nâng phần bộ khuếch tán buồng bay FRP với các cổng chiếu sáng tại Windalps.
Một cần cẩu di động nâng một đoạn bộ khuếch tán FRP (sợi thủy tinh) màu trắng, có mặt cắt vào vị trí tại cơ sở Windalps ở Pháp. Thành phần này cấu thành phần trên của buồng bay, nằm ngay phía trên vùng bay bằng kính. Cấu trúc bao gồm các cổng tròn riêng biệt được thiết kế để lắp đặt các phần tử chiếu sáng. Là một phần của vòng tuần hoàn, bộ khuếch tán này mở rộng tiết diện luồng không khí để giảm tốc độ gió khi nó thoát ra khỏi buồng bay.
