SMART 系列
符合 FAI 标准

TT43 SMART

锦标赛就绪性能

SMART 系列的旗舰型号，专为专业训练中心和比赛场馆设计。具有单回路和双回路配置。

飞行舱直径
4.3 m (14')
最大风速
280 km/h
功率
1,260 kW
噪声水平
60 dBA
TT43 SMART

主要特点

4.3m 符合 FAI 标准的飞行舱
野兽级动力下高达 280 km/h
单回路和双回路选项
通过空气动力学转向导流叶片集成主动冷却
14.51 平方米飞行区域
专业比赛功能

技术规格

常规
飞行舱直径4.3 m (14')
玻璃高度（默认）4.2 m (13'8")
玻璃高度（最大）10 m (32'8")
飞行舱面积14.51 sq.m.
扩散率1.9

理想应用

世界锦标赛

设计符合 FAI 标准的设施，能够举办专业室内跳伞比赛和联赛。

专业训练

为精英跳伞员的进阶和技术指导提供精确的气流和无湍流条件。

军事训练

为伞兵和国防人员提供安全、经济高效且逼真的自由落体模拟。

体育综合体

旨在提升现代体育综合体和娱乐设施水平的最先进核心景点。

准备好开始您的项目了吗？

与我们位于斯图加特的工程团队合作，为您的特定目标配置理想的高性能风洞解决方案。

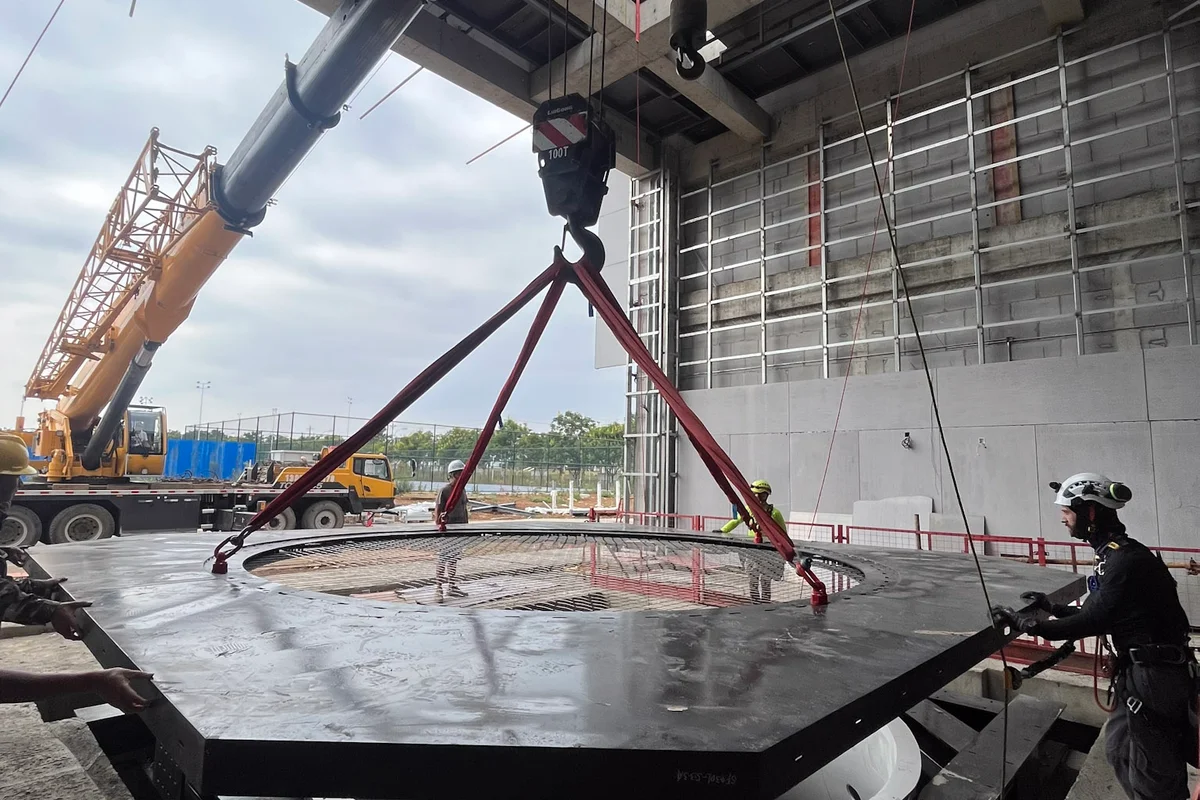

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组�件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

起重机吊装 TT43 Smart 定子叶片组件，位于中国

在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。

2 / 27

在 China Flight Town 安装 TT43 Smart 风洞期间，一个大型圆形定子叶片组件放置在地面上。该组件具有布置在内轮毂和外壳之间的固定径向导流叶片，旨在管理轴流风机段内的气流。钢制外壳外部可见 TTE GMBH 标志。包括叉车和电动工具在内的施工设备围绕着该装置，背景是设施建筑。
在中国 Flight Town 项目安装 TT43 Smart 风洞期间，一台重型起重机正在将一个圆形的定子叶片环吊装到位。该部件是轴流风机组件的一部分，具有旨在理顺回路内气流的静止叶片。左侧，一个大型预制钢制风道段正准备集成到风洞结构中。
在 China Flight Town 项目中安装带有集成主动冷却功能的转向导流叶片组件。该组件属于 TT43 Smart 风洞，结合了气流转向与热管理功能。铝制叶片包含内部冷却通道，用于散发运行期间产生的热量。该组件正通过起重机索具悬挂在混凝土设施结构内，准备放置在回流道拐角处。
技术人员正在指导将集成冷却导流叶片安装到位于中国航空飞行营地（China Flight Town）的 TT43 Smart 风洞的混凝土管道结构中。起重机通过上部开口将铝制叶片段放入回流道。这些导流叶片包含内部冷却通道，作为换热器发挥作用，在控制空气温度的同时，以最小的湍流和压力损失将气流转向 90 度。
一名绳索技术员正在引导轴流风机静叶组件安装到混凝土壳体中。这项重型吊装作业是 China Flight Town 项目中 TunnelTech TT43 Smart 风洞建设的一部分。该钢制部分包含在垂直回流道内矫�直气流所需的固定静叶。该部件由红色吊带悬挂，正缓缓降入设施的混凝土结构中。
在 China Flight Town 项目的 TT43 Smart 风洞安装过程中，一台起重机正在吊起一段转向导流叶片。施工人员正在引导这个钢框架单元，该单元包含用于设施主动冷却系统的集成冷却通道。这些叶片作为换热器调节气流温度，同时引导空气通过闭式循环风洞回路的转角。
一台重型起重机正在将蓝色的EVG轴流风机（Axial fan）机组吊入位于China Flight Town设施的TT43 Smart风洞（Wind tunnel）的垂直混凝土回风道（Return duct）中。该风机组件配备碳纤维叶片（Carbon-fiber blades），正向位于井道底部的固定导流叶片（Guide vanes）结构下降。安装技术人员利用绳索作业技术引导负载，以确保在混凝土壳体内的精确对齐。这一安装步骤将主要的气流（Airflow）产生部件放置在回流回路结构中。
建筑工人们正在指导 TunnelTech TT43 Smart 风洞大功率轴流风机机组在 China Flight Town 项目中的安装。蓝色的钢制风机外壳由重型起重机吊带悬挂，正缓缓降入回流道的垂直混凝土竖井中。在外壳下方可见配有碳纤维叶片的风机叶轮，该设计旨在确保在闭式循环气流回路中的高效运行。
