TT43 SMART

Rendimiento Listo para Campeonato

El modelo insignia de la serie SMART, diseñado para centros de entrenamiento profesional y sedes de competición. Cuenta con configuraciones de circuito único y doble.

Diámetro de la Cámara

4.3 m (14')

Velocidad Máxima

280 km/h

Potencia

1,260 kW

Nivel de Ruido

60 dBA

Características Clave

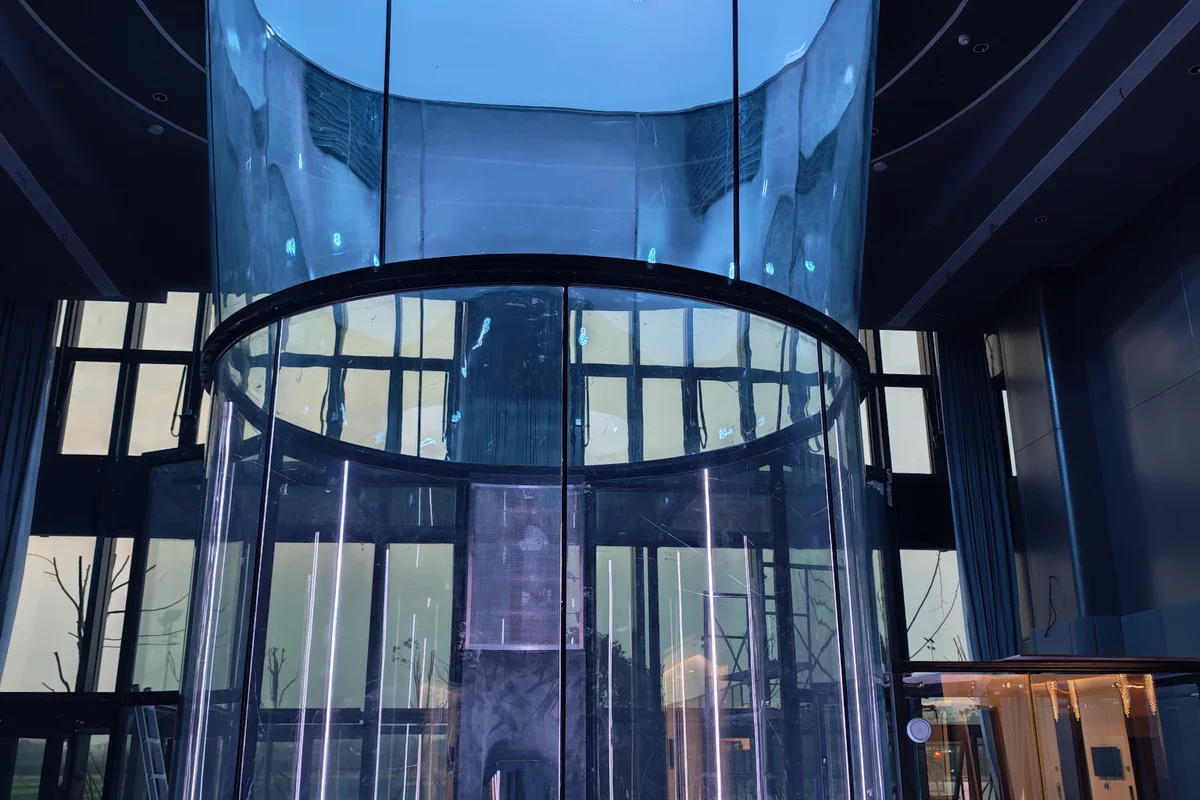

Cámara de vuelo de 4.3 m conforme a FAI

Hasta 280 km/h con potencia Beast

Opciones de circuito único y doble

Refrigeración activa integrada a través de álabes guía aerodinámicos

Área de vuelo de 14.51 m²

Características de competición profesional

Especificaciones Técnicas

General

Diámetro de la Cámara4.3 m (14')

Altura del Vidrio (Predeterminada)4.2 m (13'8")

Altura del Vidrio (Máxima)10 m (32'8")

Área de la Cámara14.51 sq.m.

Tasa de Difusión1.9

Aplicaciones Ideales

Campeonatos Mundiales

Diseñe instalaciones conformes a la FAI capaces de albergar competiciones y ligas profesionales de paracaidismo indoor.

Entrenamiento Profesional

Proporcione un flujo de aire de precisión y condiciones libres de turbulencia para la progresión de paracaidistas de élite y el coaching técnico.

Entrenamiento Militar

Facilite una simulación de caída libre segura, rentable y realista para paracaidistas y personal de defensa.

Complejos Deportivos

Una atracción ancla de última generación diseñada para elevar los complejos deportivos modernos y las instalaciones recreativas.

¿Listo para Comenzar Su Proyecto?

Colabore con nuestro equipo de ingeniería con sede en Stuttgart para configurar la solución de túnel de viento de alto rendimiento ideal para sus objetivos específicos.

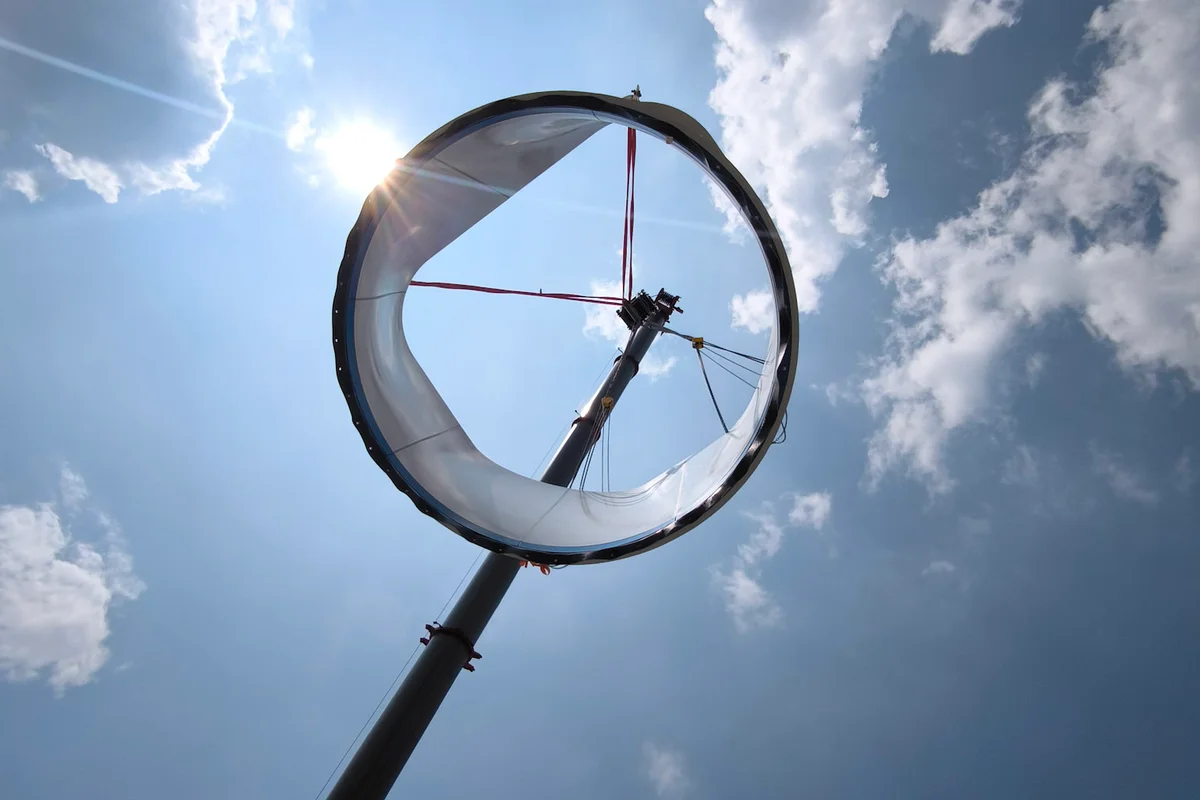

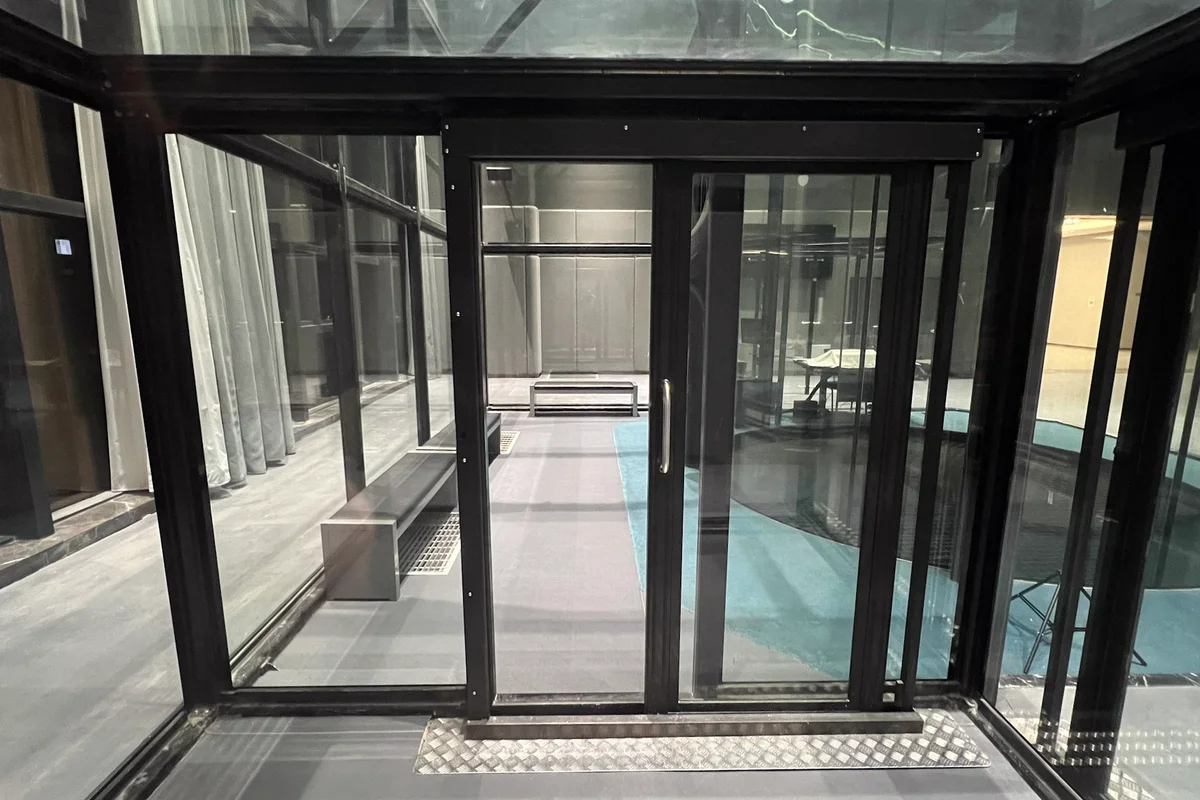

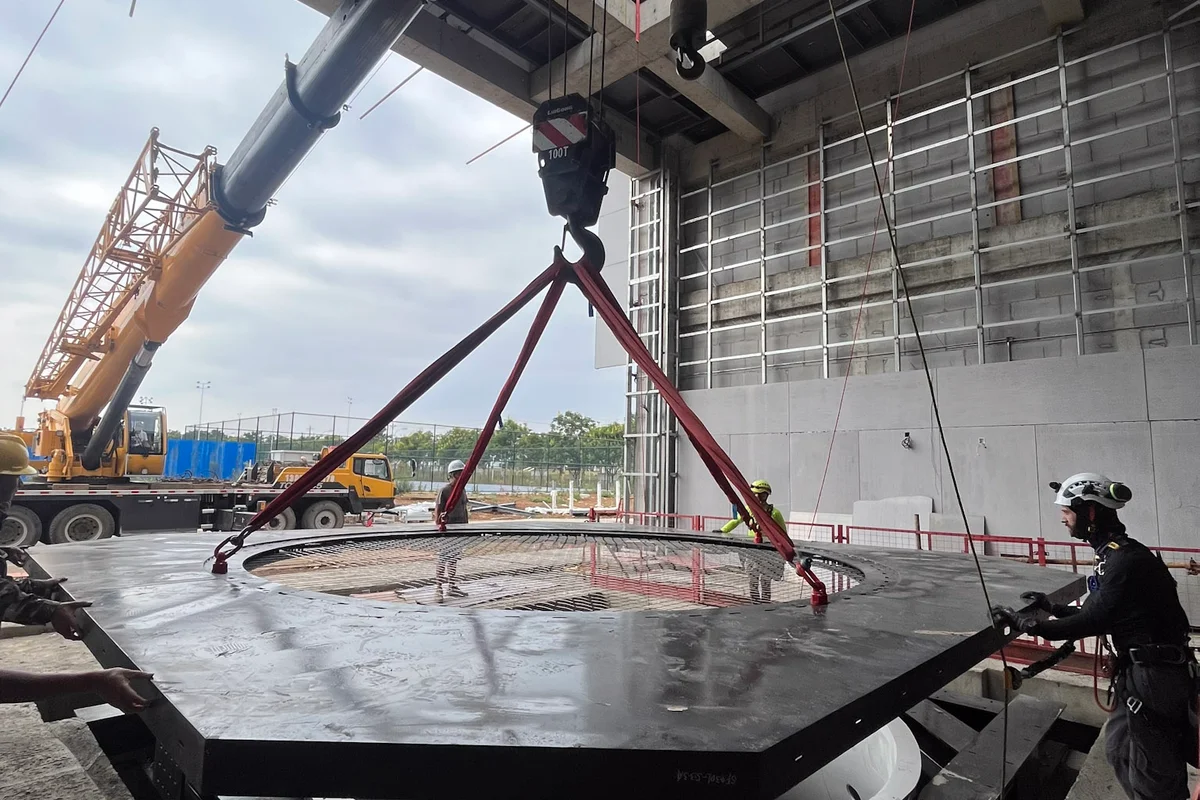

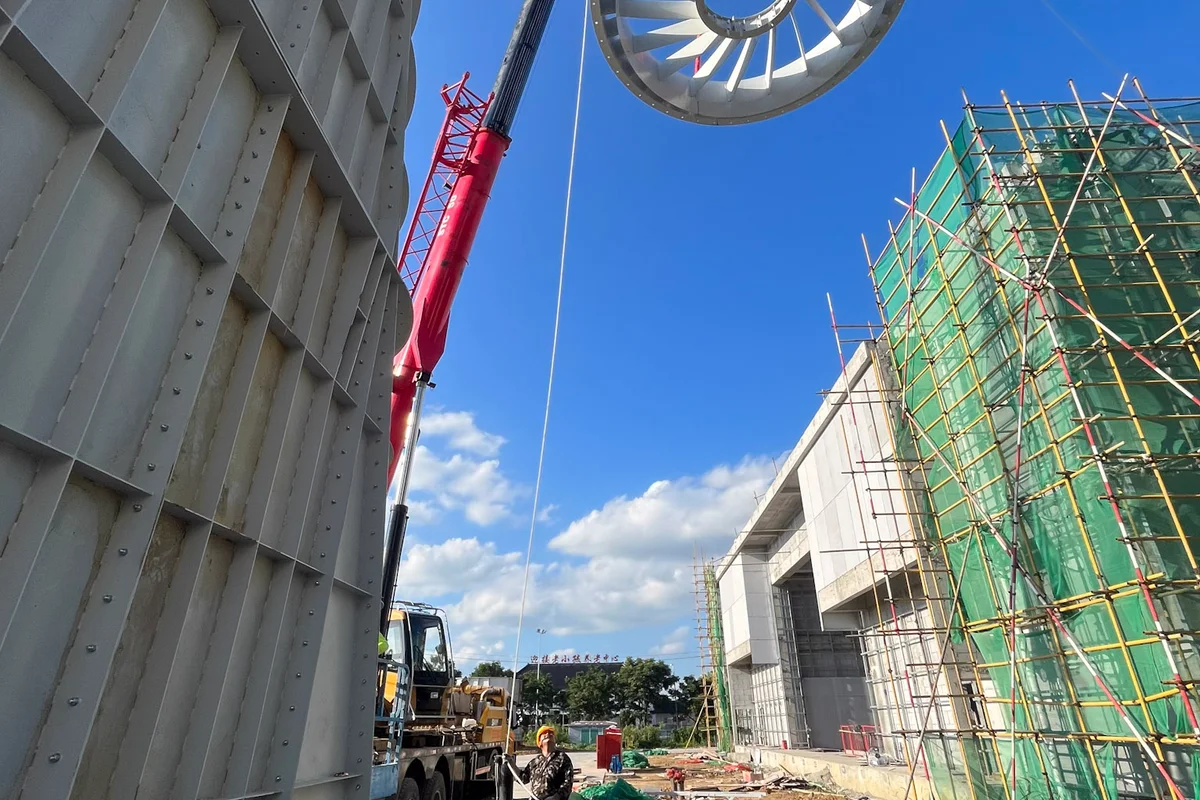

Una grúa de gran capacidad levanta un anillo circular de álabes del estator para colocarlo en su posición durante la instalación de un túnel de viento TT43 Smart en el proyecto Flight Town en China. Este componente forma parte del conjunto del ventilador axial y cuenta con álabes fijos diseñados para enderezar el flujo de aire dentro del circuito. A la izquierda, una gran sección de conducto de acero prefabricado está lista para su integración en la estructura del túnel de viento.

Grúa levantando el conjunto de álabes del estator para la instalación del TT43 Smart en China

Una grúa de gran capacidad levanta un anillo circular de álabes del estator para colocarlo en su posición durante la instalación de un túnel de viento TT43 Smart en el proyecto Flight Town en China. Este componente forma parte del conjunto del ventilador axial y cuenta con álabes fijos diseñados para enderezar el flujo de aire dentro del circuito. A la izquierda, una gran sección de conducto de acero prefabricado está lista para su integración en la estructura del túnel de viento.

2 / 27

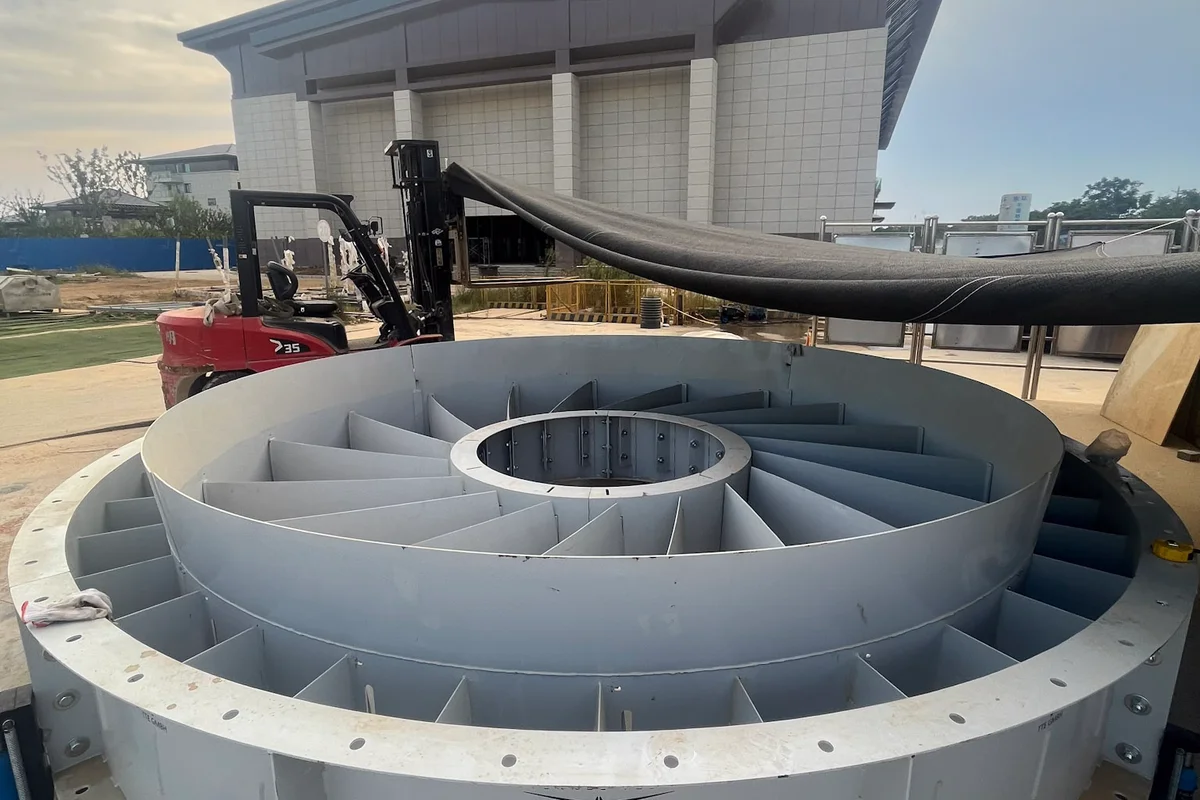

Un gran conjunto circular de álabes del estator se encuentra en el suelo durante la instalación de un túnel de viento TT43 Smart en China Flight Town. El componente presenta álabes guía radiales fijos dispuestos entre un buje interior y una carcasa exterior, diseñados para gestionar el flujo de aire dentro de la sección del ventilador axial. El logotipo de TTE GMBH es visible en el exterior de la carcasa de acero. Equipos de construcción, incluyendo una carretilla elevadora y herramientas eléctricas, rodean la unidad con el edificio de la instalación al fondo.

Instalación de un conjunto de álabes guía con refrigeración activa integrada en el proyecto China Flight Town. Este componente pertenece a un túnel de viento TT43 Smart y combina la redirección del flujo de aire con capacidades de gestión térmica. Los álabes de aluminio contienen canales de refrigerante internos para disipar el calor generado durante la operación. El conjunto está suspendido por aparejos de grúa dentro de la estructura de hormigón de la instalación, listo para su colocación en la esquina del conducto de retorno.

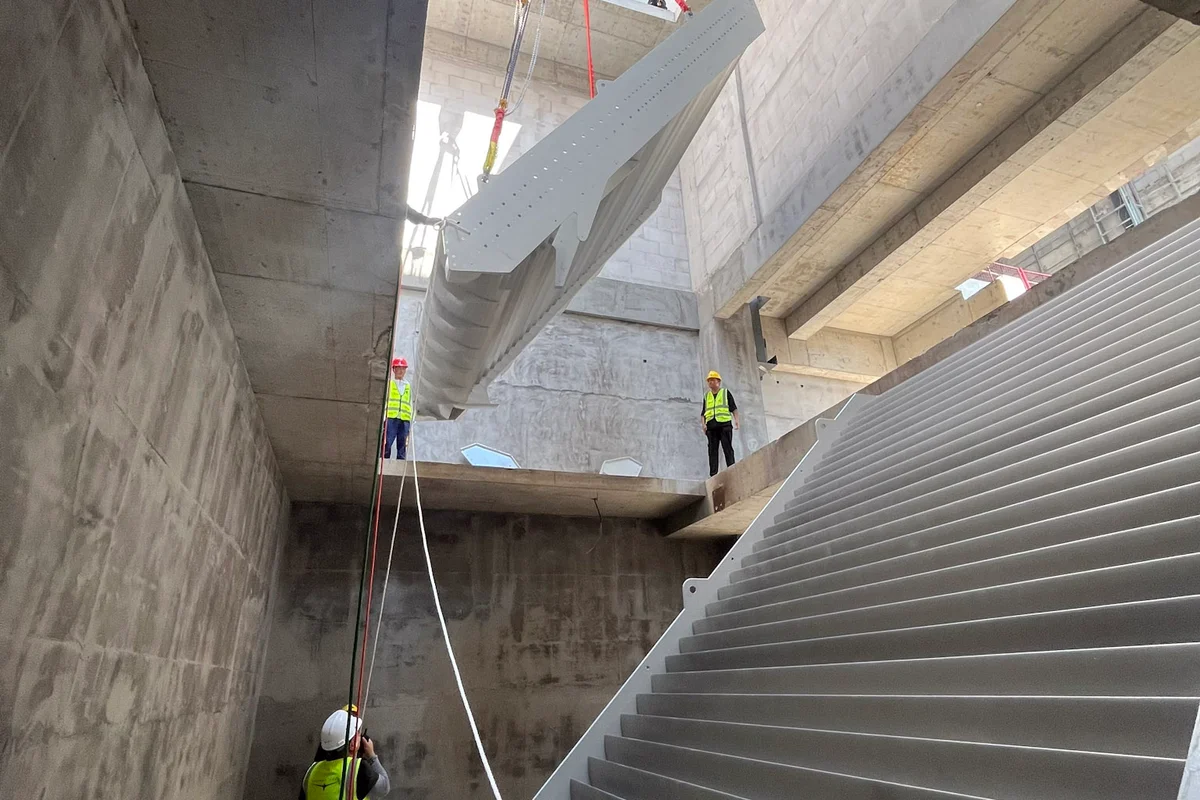

Los técnicos guían la instalación de álabes guía con refrigeración integrada en la estructura de hormigón del conducto del túnel de viento TT43 Smart en China Flight Town. Una grúa baja el segmento de álabe de aluminio a través de una abertura superior hacia el conducto de retorno. Estos álabes guía incorporan canales internos de refrigerante para funcionar como intercambiadores de calor, gestionando la temperatura del aire mientras redirigen el flujo de aire 90 grados con una turbulencia y pérdida de presión mínimas.

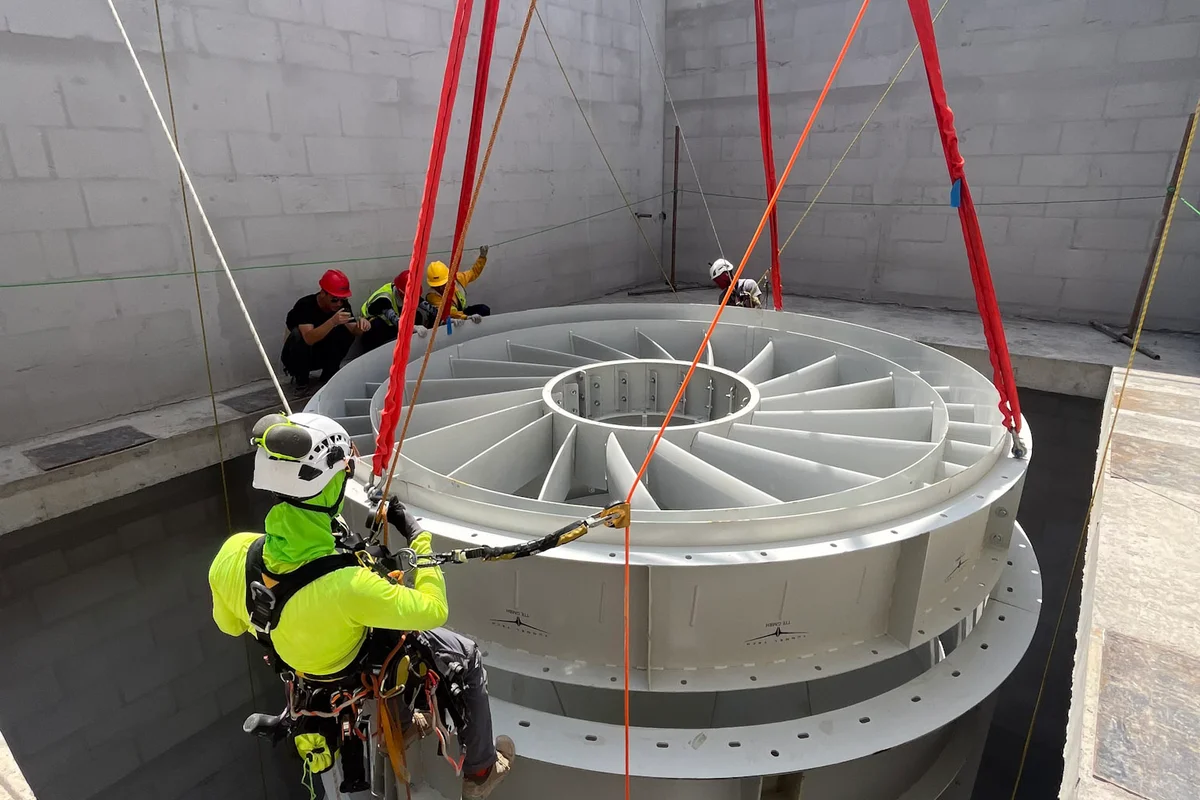

Un técnico de acceso por cuerda guía la instalación del conjunto de álabes del estator del ventilador axial en la carcasa de hormigón. Esta operación de carga pesada forma parte de la construcción de un túnel de viento TunnelTech TT43 Smart en el proyecto China Flight Town. La sección de acero contiene los álabes fijos del estator necesarios para enderezar el flujo de aire dentro del conducto de retorno vertical. El componente está suspendido por correas de elevación rojas mientras desciende hacia la estructura de hormigón de la instalación.

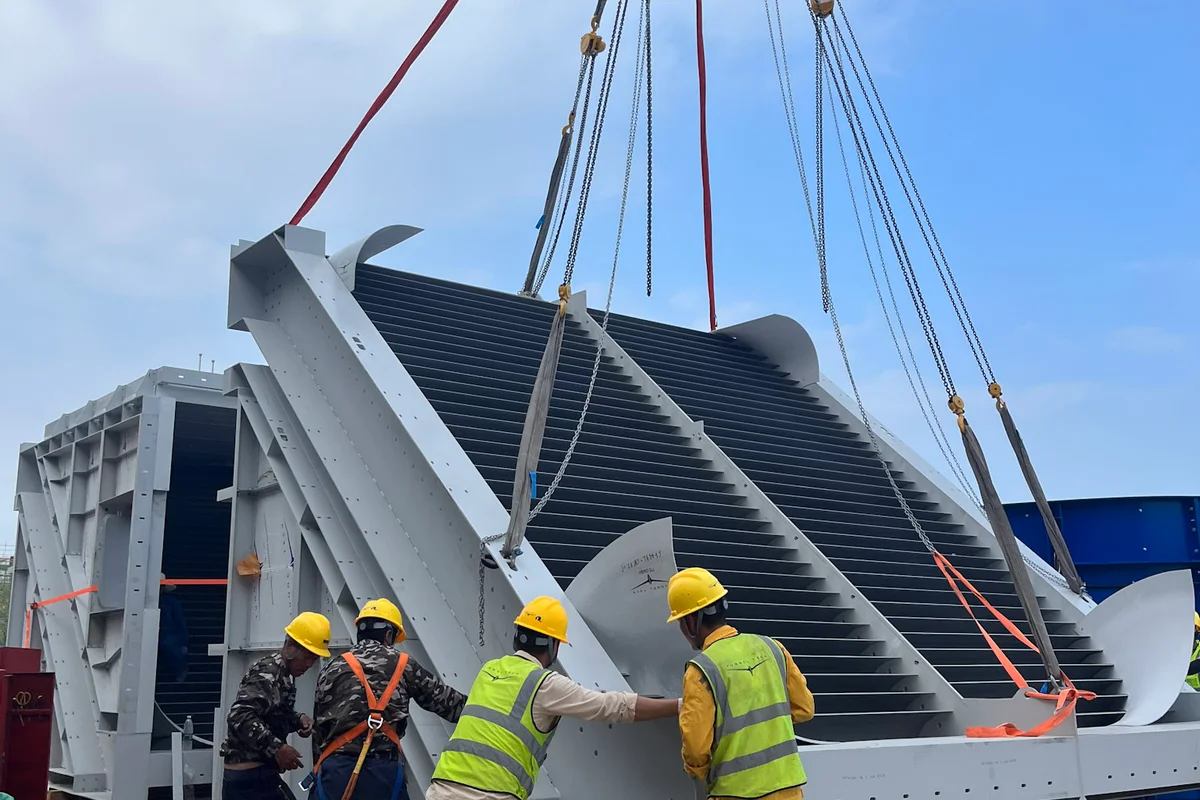

Una grúa levanta una sección de álabes guía durante la instalación de un túnel de viento TT43 Smart en el proyecto China Flight Town. El personal de construcción guía la unidad de estructura de acero, que contiene canales de refrigerante integrados para el sistema de refrigeración activa de la instalación. Estos álabes funcionan como intercambiadores de calor para regular la temperatura del flujo de aire mientras redirigen el aire a través de la esquina del bucle de conductos de recirculación.

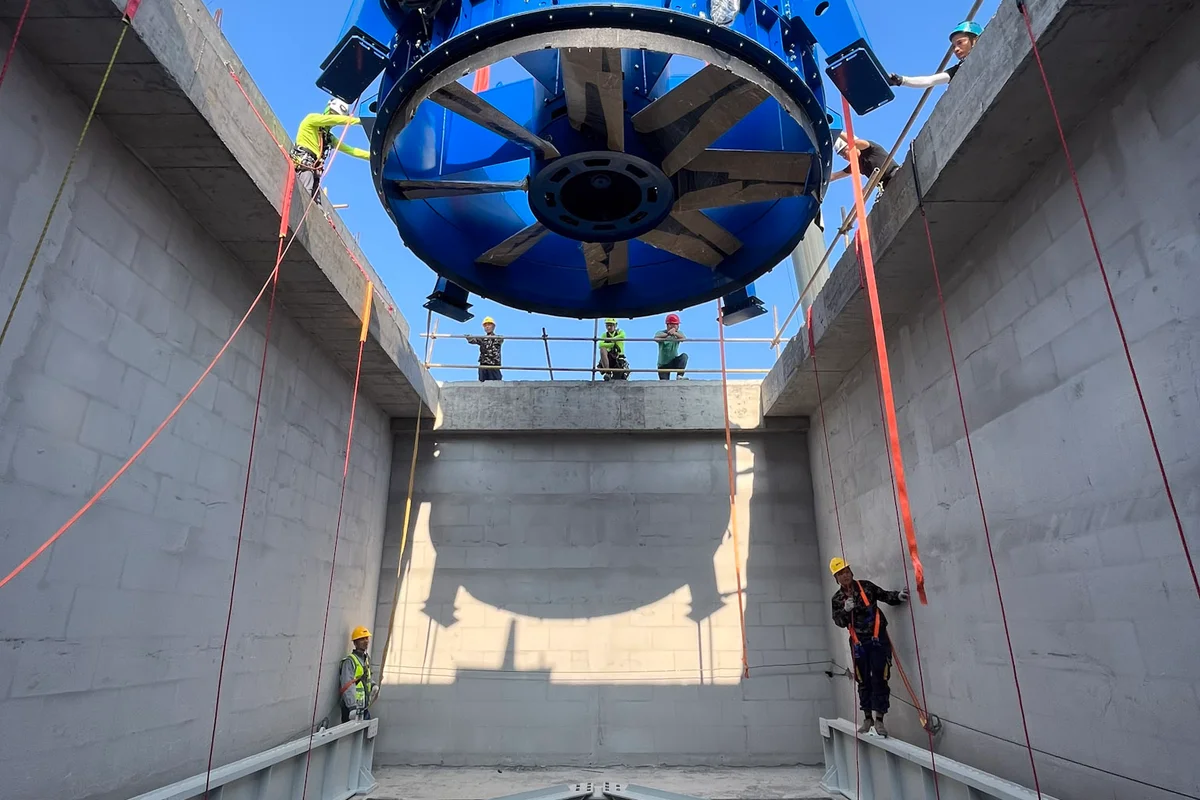

Una grúa de gran capacidad baja una unidad de ventilador axial (Axial fan) EVG azul al conducto de retorno (Return duct) vertical de hormigón de un túnel de viento (Wind tunnel) TT43 Smart en las instalaciones de China Flight Town. El conjunto del ventilador, que cuenta con palas de fibra de carbono (Carbon-fiber blades), desciende hacia una estructura de álabes guía (Guide vanes) estacionaria situada en la base del pozo. Los técnicos de instalación guían la carga utilizando técnicas de acceso por cuerda para asegurar una alineación precisa dentro de la carcasa de hormigón. Este paso de instalación coloca los componentes primarios de generación de caudal de aire (Airflow) dentro de la estructura del bucle de retorno.

Los trabajadores de la construcción guían la instalación de una unidad de ventilador axial de alta potencia para un túnel de viento TunnelTech TT43 Smart en el proyecto China Flight Town. La carcasa de acero azul del ventilador, suspendida por correas de grúa de alta resistencia, desciende hacia el eje vertical de hormigón del conducto de retorno. Visible debajo de la carcasa está el impulsor con palas de fibra de carbono, diseñado para una operación eficiente dentro del circuito de flujo de aire recirculante.
