سری SMART
مطابق با استانداردهای FAI

TT43 SMART

عملکرد آماده برای قهرمانی

مدل پرچمدار سری SMART، طراحی شده برای مراکز آموزش حرفه‌ای و مکان‌های مسابقه. دارای هر دو پیکربندی تک و دو حلقه.

قطر محفظه
4.3 m (14')
حداکثر سرعت
280 km/h
توان
1,260 kW
سطح صدا
60 dBA
TT43 SMART

ویژگی‌های کلیدی

محفظه پرواز ۴.۳ متری مطابق با استانداردهای FAI
تا ۲۸۰ km/h با توان Beast
گزینه‌های تک و دو حلقه
خنک‌کاری فعال یکپارچه از طریق پره‌های راهنمای آیرودینامیک
مساحت پرواز ۱۴.۵۱ متر مربع
ویژگی‌های مسابقه حرفه‌ای

مشخصات فنی

عمومی
قطر محفظه4.3 m (14')
ارتفاع شیشه (پیش‌فرض)4.2 m (13'8")
ارتفاع شیشه (حداکثر)10 m (32'8")
مساحت محفظه14.51 sq.m.
نرخ دیفیوژن1.9

کاربردهای ایده‌آل

مسابقات قهرمانی جهان

مهندسی تأسیسات مطابق با استانداردهای FAI با قابلیت میزبانی مسابقات و لیگ‌های حرفه‌ای اسکای‌دایوینگ داخل تونل.

آموزش حرفه‌ای

ارائه جریان هوای دقیق و شرایط بدون آشفتگی برای پیشرفت اسکای‌دایورهای نخبه و کوچینگ فنی.

آموزش نظامی

تسهیل شبیه‌سازی سقوط آزاد ایمن، مقرون‌به‌صرفه و واقع‌گرایانه برای چتربازان و پرسنل دفاعی.

مجموعه‌های ورزشی

یک جاذبه لنگرگاه مدرن طراحی شده برای ارتقای مجموعه‌های ورزشی مدرن و تأسیسات تفریحی.

آماده شروع پروژه خود هستید؟

با تیم مهندسی مستقر در اشتوتگارت ما همکاری کنید تا راه‌حل ایده‌آل تونل باد با عملکرد بالا را برای اهداف خاص خود پیکربندی نمایید.

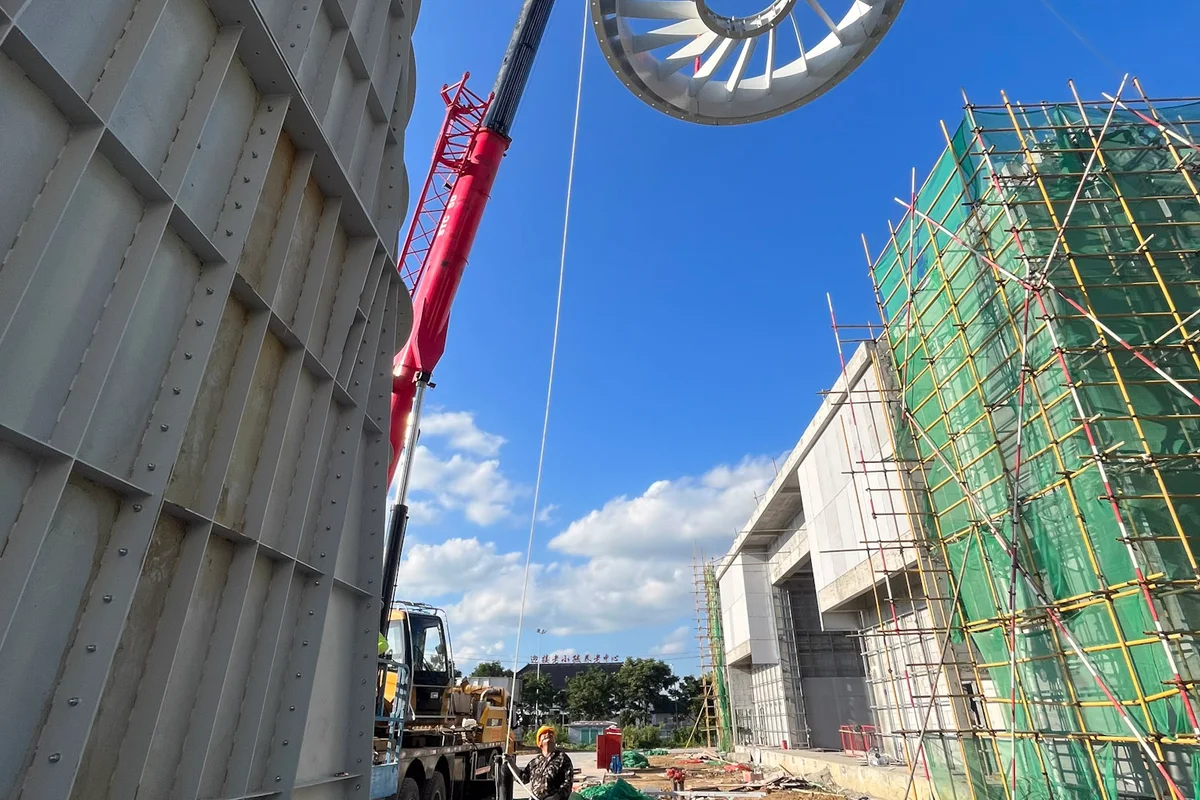

یک جرثقیل سنگین در حال بلند کردن یک حلقه دایره‌ای پره‌های استاتور به موقعیت نصب در حین احداث تونل باد TT43 Smart در پروژه Flight Town در چین است. این قطعه بخشی از مجموعه فن محوری است و دارای پره‌های ثابتی است که برای مستقیم کردن جریان هوا در داخل مدار طراحی شده‌اند. در سمت چپ، یک بخش بزرگ داکت فولادی پیش‌ساخته آماده ادغام در ساختار تونل باد است.یک جرثقیل سنگین در حال بلند کردن یک حلقه دایره‌ای پره‌های استاتور به موقعیت نصب در حین احداث تونل باد TT43 Smart در پروژه Flight Town در چین است. این قطعه بخشی از مجموعه فن محوری است و دارای پره‌های ثابتی است که برای مستقیم کردن جریان هوا در داخل مدار طراحی شده‌اند. در سمت چپ، یک بخش بزرگ داکت فولادی پیش‌ساخته آماده ادغام در ساختار تونل باد است.

جرثقیل در حال بلند کردن مجموعه پره‌های استاتور برای نصب TT43 Smart در چین

یک جرثقیل سنگین در حال بلند کردن یک حلقه دایره‌ای پره‌های استاتور به موقعیت نصب در حین احداث تونل باد TT43 Smart در پروژه Flight Town در چین است. این قطعه بخشی از مجموعه فن محوری است و دارای پره‌های ثابتی است که برای مستقیم کردن جریان هوا در داخل مدار طراحی شده‌اند. در سمت چپ، یک بخش بزرگ داکت فولادی پیش‌ساخته آماده ادغام در ساختار تونل باد است.

2 / 27

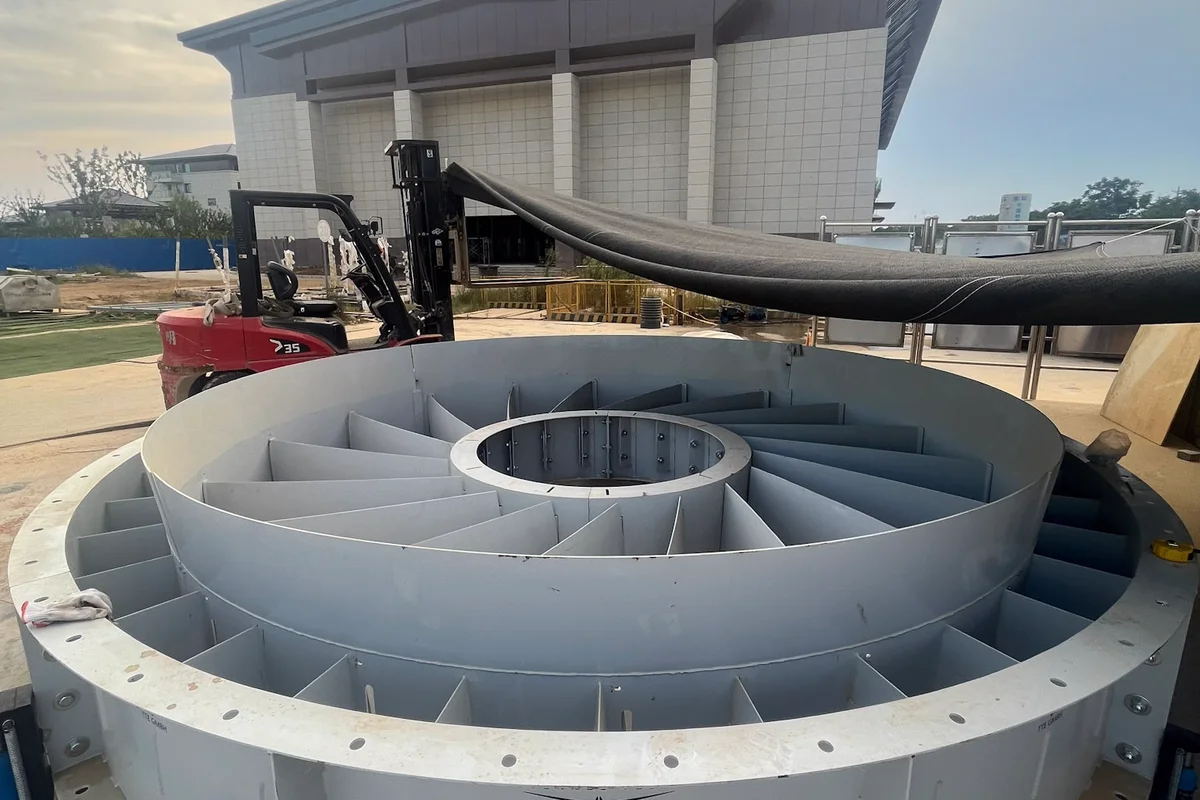

یک مجموعه بزرگ و دایره‌ای پره‌های استاتور (stator vane assembly) در حین نصب تونل باد TT43 Smart در China Flight Town روی زمین قرار دارد. این قطعه دارای پره‌های راهنمای شعاعی ثابت است که بین یک توپی داخلی و پوسته خارجی قرار گرفته‌اند و برای مدیریت جریان هوا در بخش فن محوری طراحی شده‌اند. لوگوی TTE GMBH در قسمت بیرونی محفظه فولادی قابل مشاهده است. تجهیزات ساخت‌وساز، از جمله لیفتراک و ابزارهای برقی، واحد را احاطه کرده‌اند و ساختمان تأسیسات در پس‌زمینه دیده می‌شود.
یک جرثقیل سنگین در حال بلند کردن یک حلقه دایره‌ای پره‌های استاتور به موقعیت نصب در حین احداث تونل باد TT43 Smart در پروژه Flight Town در چین است. این قطعه بخشی از مجموعه فن محوری است و دارای پره‌های ثابتی است که برای مستقیم کردن جریان هوا در داخل مدار طراحی شده‌اند. در سمت چپ، یک بخش بزرگ داکت فولادی پیش‌ساخته آماده ادغام در ساختار تونل باد است.
نصب مجموعه پره‌های راهنما با خنک‌کاری فعال یکپارچه در پروژه China Flight Town. این قطعه متعلق به یک تونل باد TT43 Smart است و تغییر جهت جریان هوا را با قابلیت‌های مدیریت حرارتی ترکیب می‌کند. پره‌های آلومینیومی حاوی کانال‌های خنک‌کننده داخلی برای دفع گرمای تولید شده در حین کار هستند. این مجموعه توسط تجهیزات جرثقیل در �داخل سازه بتنی تأسیسات معلق شده و آماده قرارگیری در گوشه داکت بازگشت است.

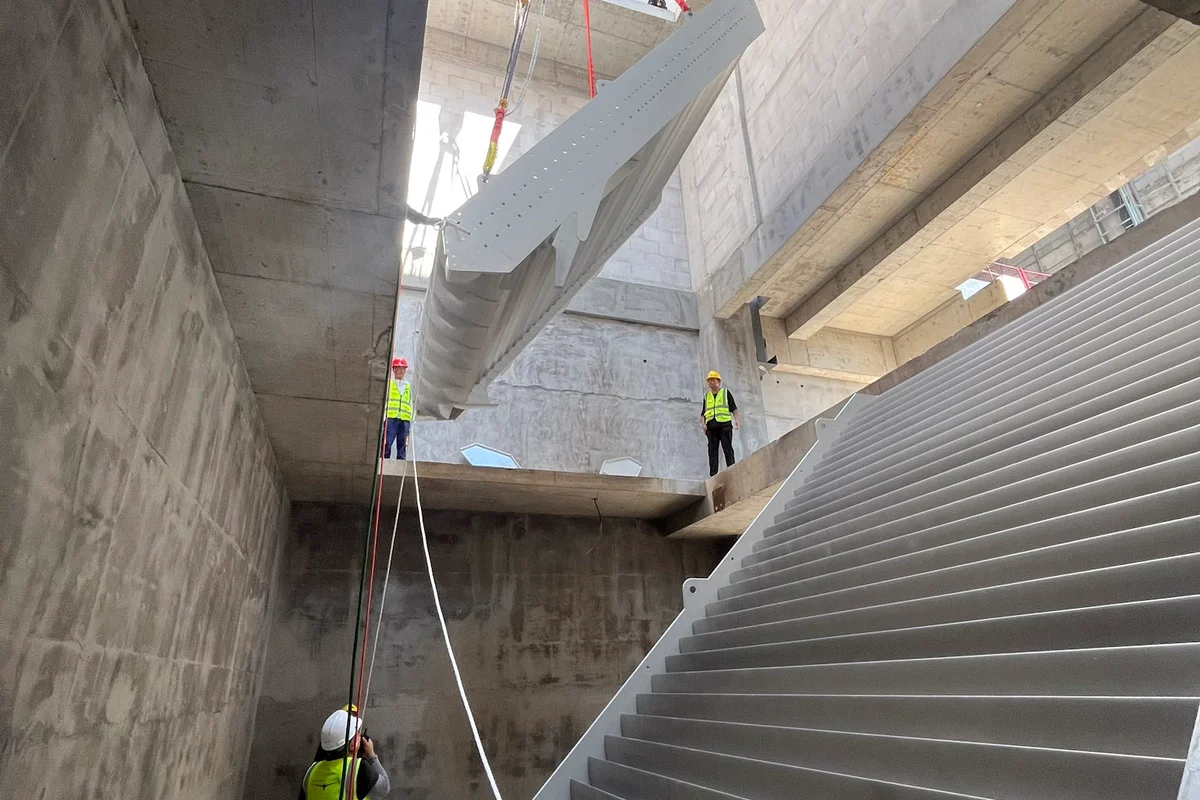

تکنسین‌ها در حال هدایت نصب پره‌های راهنمای با خنک‌کاری یکپارچه در ساختار داکت بتنی تونل باد TT43 Smart در China Flight Town هستند. یک جرثقیل قطعه پره آلومینیومی را از طریق یک دهانه بالایی به داخل داکت بازگشت پایین می‌آورد. این پره‌های راهنما دارای کانال‌های خنک‌کننده داخلی هستند تا به عنوان مبدل حرارتی عمل کنند و دمای هوا را مدیریت کنند، در حالی که جریان هوا را با کمترین آشفتگی و افت فشار ۹۰ درجه تغییر جهت می‌دهند.

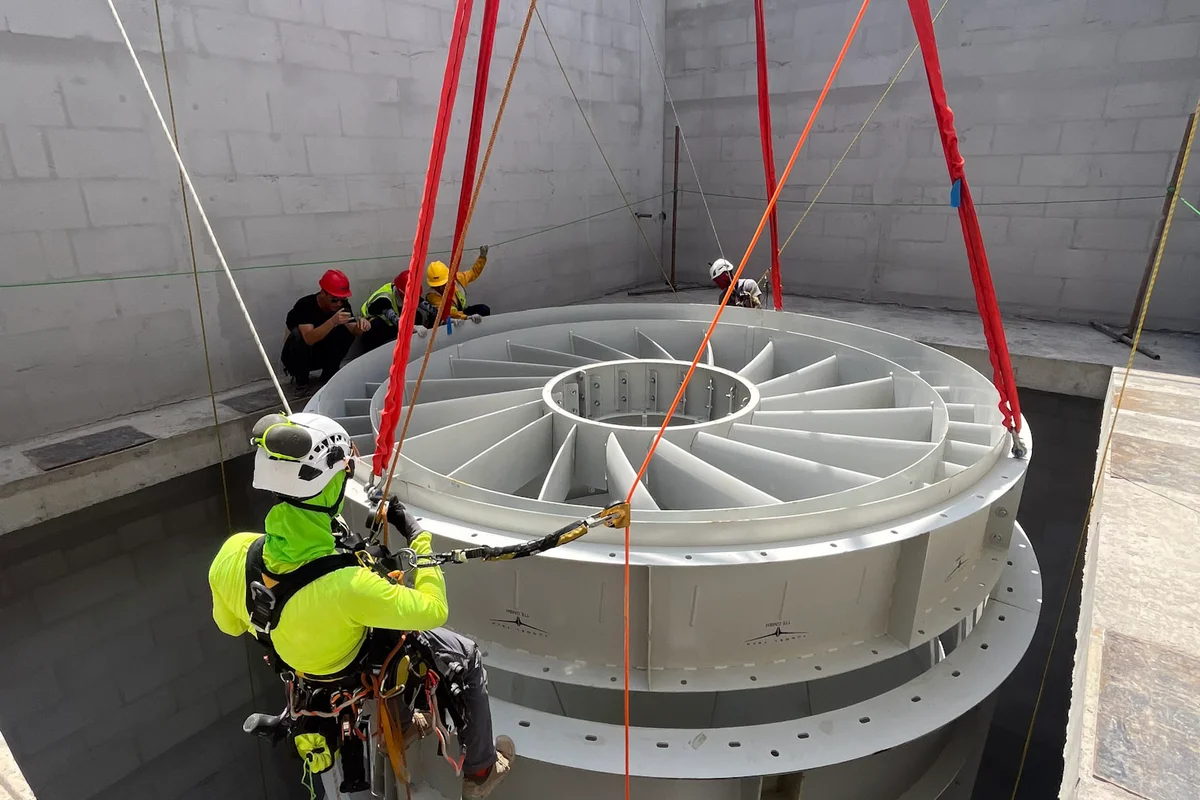

یک تکنسین دسترسی با طناب، نصب مجموعه پره‌های استاتور فن محوری را در محفظه بتنی هدایت می‌کند. این عملیات بلند کردن سنگین بخشی از ساخت تونل باد TunnelTech TT43 Smart در پروژه China Flight Town است. بخش فولادی حاوی پره‌های استاتور ثابت است که برای مستقیم کردن جریان هوا در داکت بازگشت عمودی مورد نیاز است. این قطعه توسط تسمه‌های بالابر قرمز معلق است و به داخل سازه بتنی تأسیسات پایین می‌رود.

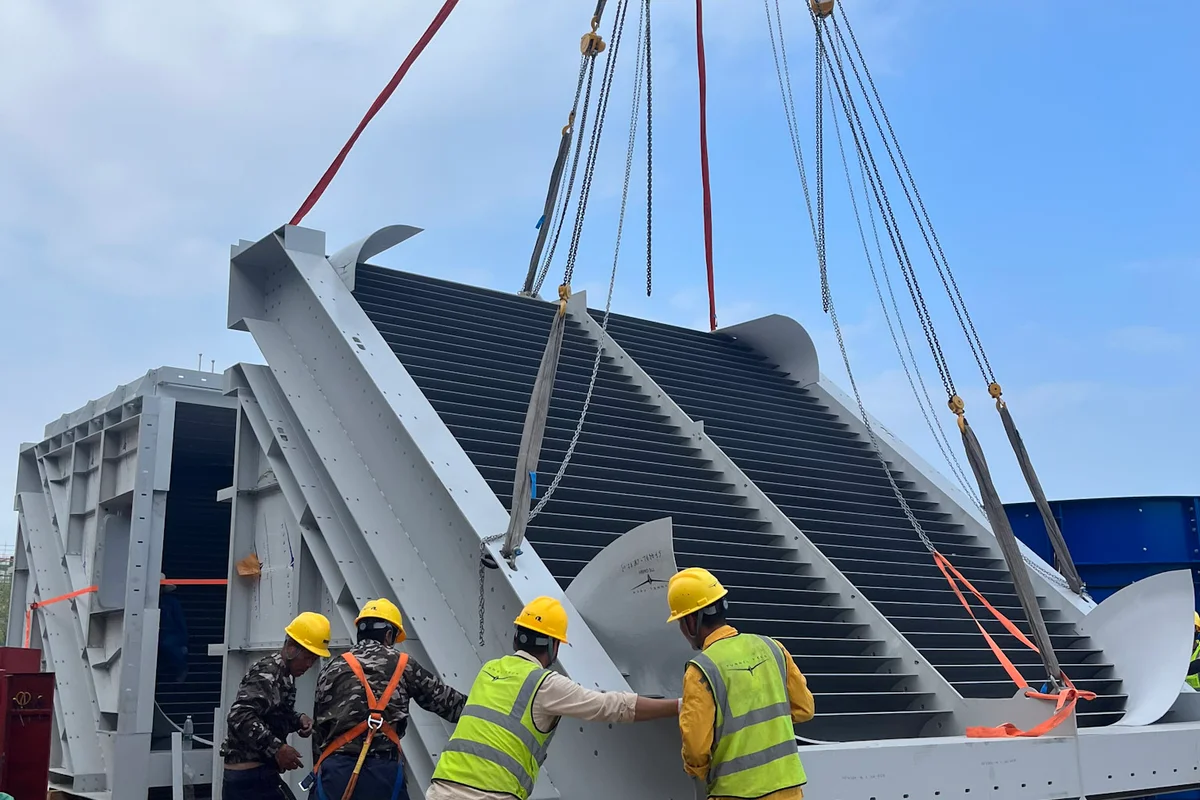

یک جرثقیل در حین نصب تونل باد TT43 Smart در پروژه China Flight Town، بخشی از پره‌های راهنما را بلند می‌کند. پرسنل ساخت و ساز واحد دارای قاب فولادی را هدایت می‌کنند که حاوی کانال‌های خنک‌کننده یکپارچه برای سیستم خنک‌کاری فعال تأسیسات است. این پره‌ها به عنوان مبدل حرارتی عمل می‌کنند تا دمای جریان هوا را تنظیم کنند، در حالی که هوا را از طریق گوشه مدار داکت بازچرخشی تغییر مسیر می‌دهند.

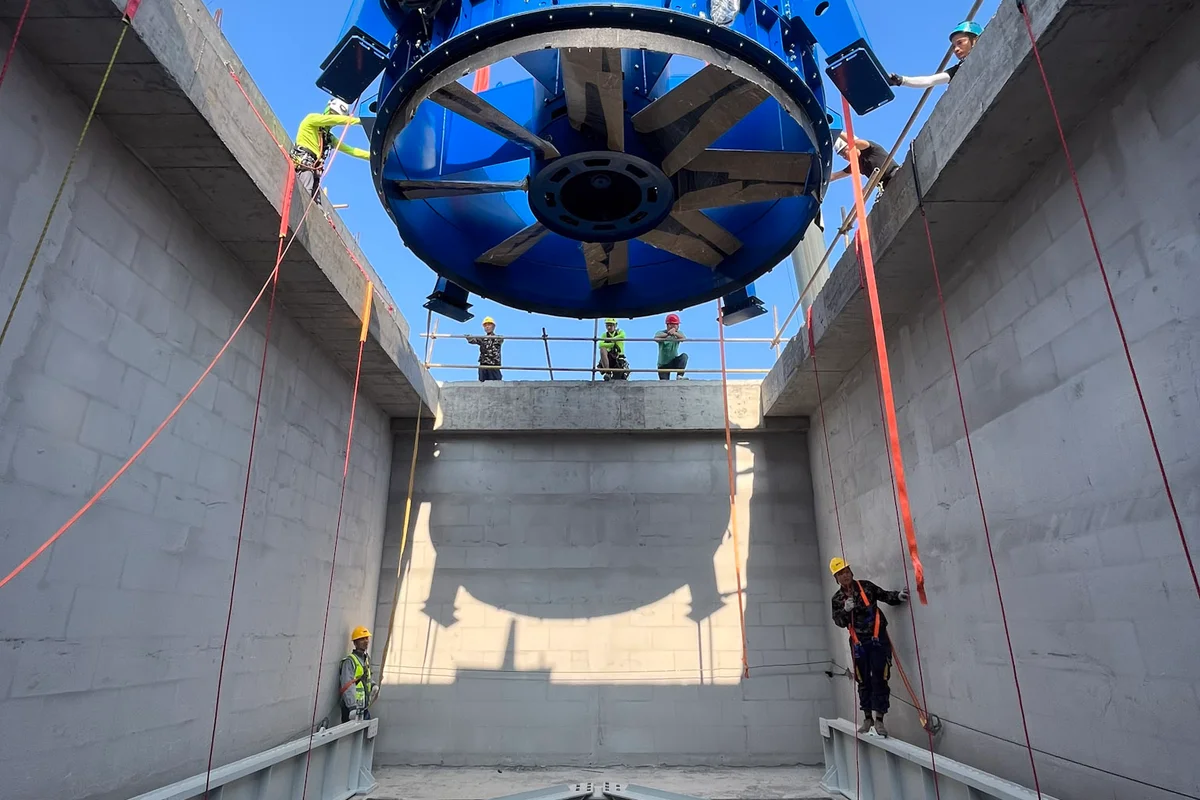

یک جرثقیل سنگین یک واحد فن محوری (Axial fan) آبی رنگ EVG را به داخل داکت بازگشت (Return duct) بتنی عمودی یک تونل باد (Wind tunnel) مدل TT43 Smart در تاسیسات China Flight Town پایین می‌برد. مجموعه فن، که دارای پره‌های فیبرکربن (Carbon-fiber blades) است، به سمت ساختار پره‌های راهنما (Guide vanes) ثابت که در پایه شفت قرار دارد، فرود می‌آید. تکنسین‌های نصب با استفاده از تکنیک‌های دسترسی با طناب بار را هدایت می‌کنند تا از تراز دقیق در داخل محفظه بتنی اطمینان حاصل کنند. این مرحله نصب، اجزای اصلی تولید جریان هوا (Airflow) را در ساختار حلقه بازگشت قرار می‌دهد.
کارگران ساختمانی در حال هدایت نصب یک واحد فن محوری پرقدرت برای تونل باد TunnelTech TT43 Smart در پروژه China Flight Town هستند. محفظه فولادی آبی رنگ فن، که توسط تسمه‌های جرثقیل سنگین معلق شده است، به داخل شفت بتنی عمودی داکت بازگشت پایین می‌رود. در زیر محفظه، ایمپلر فن با پره‌های فیبرکربن قابل مشاهده است که برای عملکرد کارآمد در حلقه جریان هوای بازچرخشی طراحی شده است.
