سری PRO
پرچمدار

TT45 PRO

بهره‌وری انقلابی

اوج مهندسی آیرودینامیک آلمانی. با داشتن تکنولوژی تهویه غیرفعال (پسیو) انقلابی، TT45 تا ۶۰٪ صرفه‌جویی در انرژی و کم‌صداترین عملیات جهان را با تنها ۵۱ dBA ارائه می‌دهد.

قطر محفظه
4.5 m (14'9")
حداکثر سرعت
320 km/h
توان
1,260 kW
سطح صدا
51 dBA
TT45 PRO

ویژگی‌های کلیدی

کم‌صداترین در جهان با ۵۱ dBA
دستیابی به ۶۰٪ صرفه‌جویی در انرژی نسبت به سیستم‌های رقیب
خنک‌کاری تهویه غیرفعال (پسیو) انقلابی
جریان هوای با سرعت بالا تا ۳۲۰ km/h برای عملکرد نخبگان
حداکثر ارتفاع شیشه ۱۶ متر
بهره‌وری آیرودینامیکی پیشرو در صنعت (ضریب درگ ۰.۱۸۳)

مشخصات فنی

عمومی
قطر محفظه4.5 m (14'9")
ارتفاع شیشه (پیش‌فرض)8 m (26'2")
ارتفاع شیشه (حداکثر)16 m (52'5")
مساحت محفظه15.9 sq.m.
نرخ دیفیوژن2.12

کاربردهای ایده‌آل

مسابقات قهرمانی جهان

مهندسی تأسیسات مطابق با استانداردهای FAI با قابلیت میزبانی مسابقات و لیگ‌های حرفه‌ای اسکای‌دایوینگ داخل تونل.

آموزش حرفه‌ای

ارائه جریان هوای دقیق و شرایط بدون آشفتگی برای پیشرفت اسکای‌دایورهای نخبه و کوچینگ فنی.

آموزش نظامی

تسهیل شبیه‌سازی سقوط آزاد ایمن، مقرون‌به‌صرفه و واقع‌گرایانه برای چتربازان و پرسنل دفاعی.

سرگرمی ممتاز

مقاصد تفریحی سطح بالا

آماده شروع پروژه خود هستید؟

با تیم مهندسی مستقر در اشتوتگارت ما همکاری کنید تا راه‌حل ایده‌آل تونل باد با عملکرد بالا را برای اهداف خاص خود پیکربندی نمایید.

مونتاژ تجهیزات(25)
مونتاژ و نصب تجهیزات تونل باد(54)
ساخت تاسیسات(18)
پرواز انسان(86)
چتربازان حرفه‌ای و ورزشکاران بیس(59)
این عکس نصب یک واحد فن محوری اصلی برای تونل باد Luxfly در لوکزامبورگ را نشان می‌دهد. این مجموعه دارای یک روتور با قطر بزرگ با پره‌های فیبرکربن است که روی یک محور عمودی نصب شده‌اند. یک جرثقیل جزء فن را در داخل داکت قرار می‌دهد که توسط سازه پشتیبانی فولادی قرمز تأسیسات احاطه شده است. این جزء نیروی جریان هوا را برای سیستم TunnelTech TT45 PRO تأمین می‌کند.این عکس نصب یک واحد فن محوری اصلی برای تونل باد Luxfly در لوکزامبورگ را نشان می‌دهد. این مجموعه دارای یک روتور با قطر بزرگ با پره‌های فیبرکربن است که روی یک محور عمودی نصب شده‌اند. یک جرثقیل جزء فن را در داخل داکت قرار می‌دهد که توسط سازه پشتیبانی فولادی قرمز تأسیسات احاطه شده است. این جزء نیروی جریان هوا را برای سیستم TunnelTech TT45 PRO تأمین می‌کند.

نصب مجموعه فن محوری برای تونل باد TT45 PRO در Luxfly.

این عکس نصب یک واحد فن محوری اصلی برای تونل باد Luxfly در لوکزامبورگ را نشان می‌دهد. این مجموعه دارای یک روتور با قطر بزرگ با پره‌های فیبرکربن است که روی یک محور عمودی نصب شده‌اند. یک جرثقیل جزء فن را در داخل داکت قرار می‌دهد که توسط سازه پشتیبانی فولادی قرمز تأسیسات احاطه شده است. این جزء نیروی جریان هوا را برای سیستم TunnelTech TT45 PRO تأمین می‌کند.

2 / 25

تصویر روند مونتاژ اجزای سازه‌ای ساختمان Luxfly، از جمله تیرهای باربر صورتی نمادین را نشان می‌دهد.
این عکس نصب یک واحد فن محوری اصلی برای تونل باد Luxfly در لوکزامبورگ را نشان می‌دهد. این مجموعه دارای یک روتور با قطر بزرگ با پره‌های فیبرکربن است که روی یک محور عمودی نصب شده‌اند. یک جرثقیل جزء فن را در داخل داکت قرار می‌دهد که توسط سازه پشتیبانی فولادی قرمز تأسیسات احاطه شده است. این جزء نیروی جریان هوا را برای سیستم TunnelTech TT45 PRO تأمین می‌کند.
تصویر قطعات پلاستیک شیشه‌ای ایرجت (بخش انقباض) تونل باد TT45 Pro را در حال مونتاژ در تأسیسات Luxfly نشان می‌دهد. این عناصر بخشی از سیستم آیرودینامیکی هستند که برای ایجاد جریان هوای پایدار و با آشفتگی کم طراحی شده‌اند.
تصویر مونتاژ نهایی پره‌های راهنما در بخش داکت پایینی تونل باد Luxfly را نشان می‌دهد. پره‌های راهنما برای تغییر جهت کارآمد جریان هوا در حلقه بازچرخشی استفاده می‌شوند و آشفتگی و افت فشار را به حداقل می‌رسانند.
نصب و مونتاژ بخش انقباض در محفظه پرواز تونل باد TT45 Pro. بخش انقباض یک جزء آیرودینامیکی حیاتی است که انتقال روان جریان هوا به داخل محفظه پرواز را تضمین می‌کند.
یک تکنسین در حال قرار دادن یک بخش منحنی از داکت کامپوزیتی FRP حاوی پره‌های راهنما در حین مونتاژ تونل باد Luxfly است. این قطعه گوشه‌ای از مدار بازچرخشی TT45 PRO را تشکیل می‌دهد که برای تغییر جهت جریان هوا در داخل سازه بتنی طراحی شده است. فرآیند نصب شامل تراز دقیق داکت‌های کامپوزیتی با استفاده از زنجیرهای بالابر برای انطباق با پوشش ساختمان است.
دو تکنسین نصب مجهز به مهاربندهای ایمنی و تجهیزات ریگینگ در حین ساخت تأسیسات اسکای‌دایوینگ داخل تونل Luxfly در لوکزامبورگ روی چارچوب فولادی سازه ایستاده‌اند. پرسنل عملیات ریگینگ را در ارتفاع انجام می‌دهند تا اجزای تونل باد TunnelTech TT45 PRO را با ساختار باربر صورتی متمایز ساختمان تراز کنند. در سمت راست، سطح بیرونی مجموعه تونل باد عمودی در مجاورت تیرهای فولادی قابل مشاهده است.

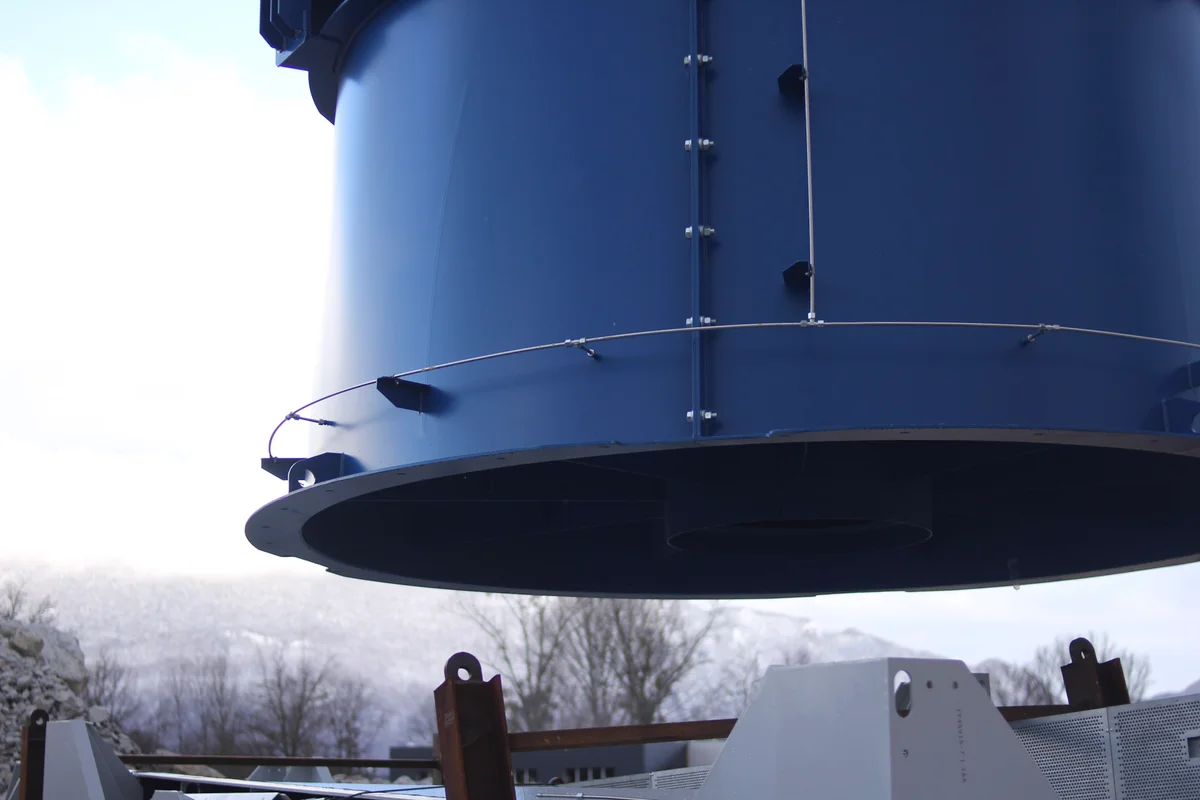

واحدهای بزرگ محفظه فن آبی رنگ حاوی پره‌های استاتور در سایت تونل باد Luxfly در لوکزامبورگ منتظر نصب هستند. یک جرثقیل متحرک در مجاورت سازه باربر فولادی صورتی متمایز تأسیسات کار می‌کند. این قطعات مکانیکی سنگین بخش ثابت مجموعه فن محوری (Axial fan) را برای سیستم TT45 PRO تشکیل می‌دهند. تیم ساخت و ساز تجهیزات را قبل از بلند کردن به داخل حلقه داکت بازگشت (Return duct) تأسیسات، روی زمین آماده‌سازی می‌کند.
