TT43 SMART

Prestazioni Pronte per il Campionato

Il modello di punta della serie SMART, progettato per centri di addestramento professionali e sedi di competizione. Presenta configurazioni sia a singolo che a doppio circuito.

Diametro Camera

4.3 m (14')

Velocità Max

280 km/h

Potenza

1,260 kW

Livello di Rumore

60 dBA

Caratteristiche Chiave

Camera di volo conforme FAI da 4,3 m

Fino a 280 km/h con potenza Beast

Opzioni a singolo e doppio circuito

Raffreddamento attivo integrato tramite alette guida aerodinamiche

Area di volo di 14,51 mq

Caratteristiche professionali da competizione

Specifiche Tecniche

Generale

Diametro Camera4.3 m (14')

Altezza Vetro (Default)4.2 m (13'8")

Altezza Vetro (Massima)10 m (32'8")

Area Camera14.51 sq.m.

Tasso di Diffusione1.9

Applicazioni Ideali

Campionati Mondiali

Progetta strutture conformi FAI in grado di ospitare competizioni e leghe professionali di paracadutismo indoor.

Addestramento Professionale

Fornisci un flusso d'aria di precisione e condizioni prive di turbolenza per la progressione dei paracadutisti d'élite e il coaching tecnico.

Addestramento Militare

Facilita la simulazione di caduta libera sicura, economica e realistica per paracadutisti e personale della difesa.

Complessi Sportivi

Un'attrazione di ancoraggio all'avanguardia progettata per elevare i moderni complessi sportivi e le strutture ricreative.

Pronto a Iniziare il Tuo Progetto?

Collabora con il nostro team di ingegneria con sede a Stoccarda per configurare la soluzione ideale di galleria del vento ad alte prestazioni per i tuoi obiettivi specifici.

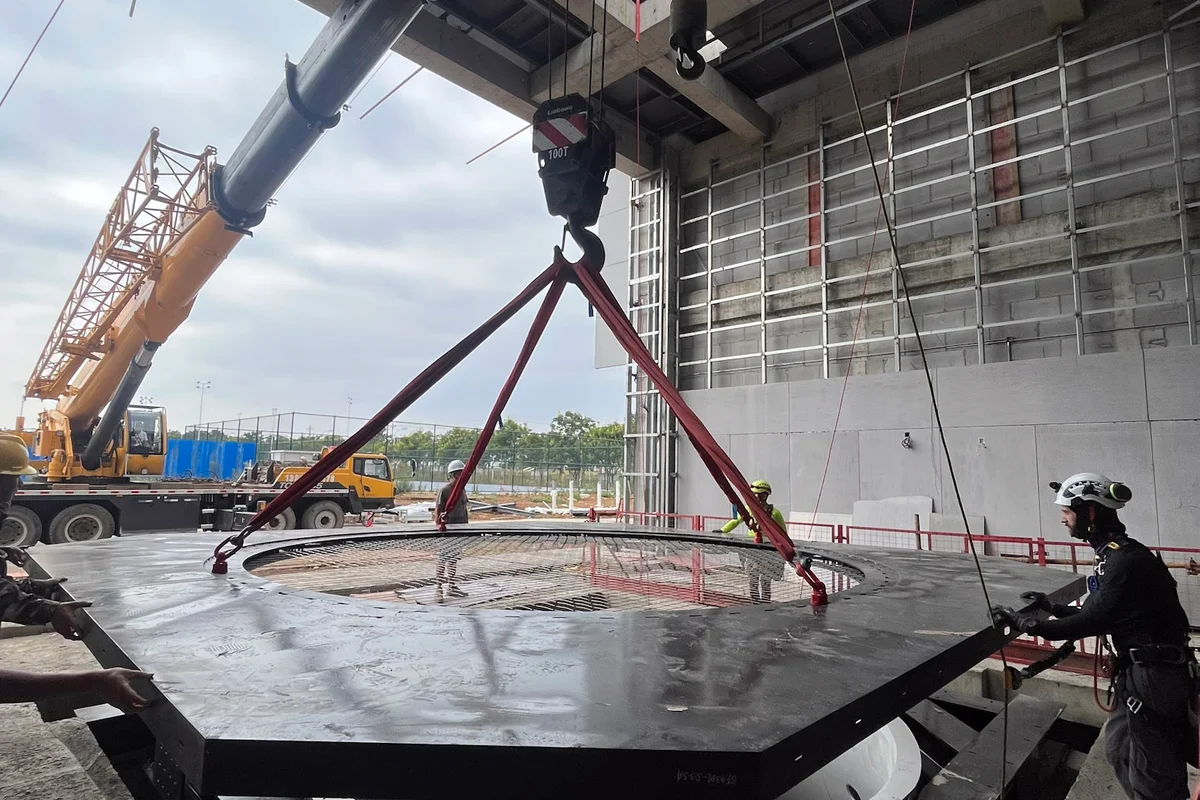

Una gru per carichi pesanti solleva un anello circolare di palette dello statore in posizione durante l'installazione di una galleria del vento TT43 Smart presso il progetto Flight Town in Cina. Questo componente fa parte del gruppo del ventilatore assiale e presenta palette fisse progettate per raddrizzare il flusso d'aria all'interno del circuito. A sinistra, una grande sezione di condotto in acciaio prefabbricato è pronta per l'integrazione nella struttura della galleria del vento.

Gru solleva il gruppo palette dello statore per l'installazione del TT43 Smart in Cina

Una gru per carichi pesanti solleva un anello circolare di palette dello statore in posizione durante l'installazione di una galleria del vento TT43 Smart presso il progetto Flight Town in Cina. Questo componente fa parte del gruppo del ventilatore assiale e presenta palette fisse progettate per raddrizzare il flusso d'aria all'interno del circuito. A sinistra, una grande sezione di condotto in acciaio prefabbricato è pronta per l'integrazione nella struttura della galleria del vento.

2 / 27

Installazione di un gruppo di alette guida con raffreddamento attivo integrato presso il progetto China Flight Town. Questo componente appartiene a una galleria del vento TT43 Smart e combina il reindirizzamento del flusso d'aria con capacità di gestione termica. Le alette in alluminio contengono canali di raffreddamento interni per dissipare il calore generato durante il funzionamento. Il gruppo è sospeso tramite gru all'interno della struttura in calcestruzzo, pronto per il posizionamento nell'angolo del condotto di ritorno.

I tecnici guidano l'installazione delle alette guida con raffreddamento integrato nella struttura in calcestruzzo del condotto della galleria del vento TT43 Smart presso China Flight Town. Una gru cala il segmento di aletta in alluminio attraverso un'apertura superiore nel condotto di ritorno. Queste alette guida incorporano canali interni per il refrigerante per funzionare come scambiatori di calore, gestendo la temperatura dell'aria mentre reindirizzano il flusso d'aria di 90 gradi con minima turbolenza e perdita di carico.

Un tecnico su fune guida l'installazione del gruppo delle pale dello statore del ventilatore assiale nell'alloggiamento in calcestruzzo. Questa operazione di sollevamento pesante fa parte della costruzione di una galleria del vento TunnelTech TT43 Smart presso il progetto China Flight Town. La sezione in acciaio contiene le pale fisse dello statore necessarie per raddrizzare il flusso d'aria all'interno del condotto di ritorno verticale. Il componente è sospeso da cinghie di sollevamento rosse mentre scende nella struttura in calcestruzzo dell'impianto.

Una gru solleva una sezione di alette guida durante l'installazione di una galleria del vento TT43 Smart presso il progetto China Flight Town. Il personale di costruzione guida l'unità con telaio in acciaio, che contiene canali di raffreddamento integrati per il sistema di raffreddamento attivo della struttura. Queste alette fungono da scambiatori di calore per regolare la temperatura del flusso d'aria mentre reindirizzano l'aria attraverso l'angolo del circuito di ricircolo.

Una gru per carichi pesanti cala un'unità ventilatore assiale (Axial fan) EVG blu nel condotto di ritorno (Return duct) verticale in cemento di una galleria del vento (Wind tunnel) TT43 Smart presso la struttura China Flight Town. Il gruppo ventilatore, dotato di pale in fibra di carbonio (Carbon-fiber blades), scende verso una struttura di alette guida (Guide vanes) stazionaria posizionata alla base del pozzo. I tecnici dell'installazione guidano il carico utilizzando tecniche di accesso su fune per garantire un allineamento preciso all'interno dell'alloggiamento in cemento. Questa fase di installazione posiziona i componenti primari di generazione della portata d'aria (Airflow) all'interno della struttura del circuito di ritorno.

Gli operai edili guidano l'installazione di un'unità ventilatore assiale ad alta potenza per una galleria del vento TunnelTech TT43 Smart nel progetto China Flight Town. L'alloggiamento del ventilatore in acciaio blu, sospeso da robuste cinghie per gru, scende nel pozzo verticale in calcestruzzo del condotto di ritorno. Visibile sotto l'alloggiamento è la girante dotata di pale in fibra di carbonio, progettata per un funzionamento efficiente all'interno del circuito di ricircolo del flusso d'aria.
