TT43 SMART

ჩემპიონატისთვის მზადმყოფი შესრულება

ფლაგმანური SMART სერიის მოდელი, შექმნილი პროფესიული საწვრთნელი ცენტრებისა და საშეჯიბრო ობიექტებისთვის. აღჭურვილია როგორც ერთი, ასევე ორმაგი კონტურის კონფიგურაციებით.

კამერის დიამეტრი
4.3 m (14')
მაქს. სიჩქარე
280 km/h
სიმძლავრე
1,260 kW
ხმაურის დონე
60 dBA
TT43 SMART

ძირითადი მახასიათებლები

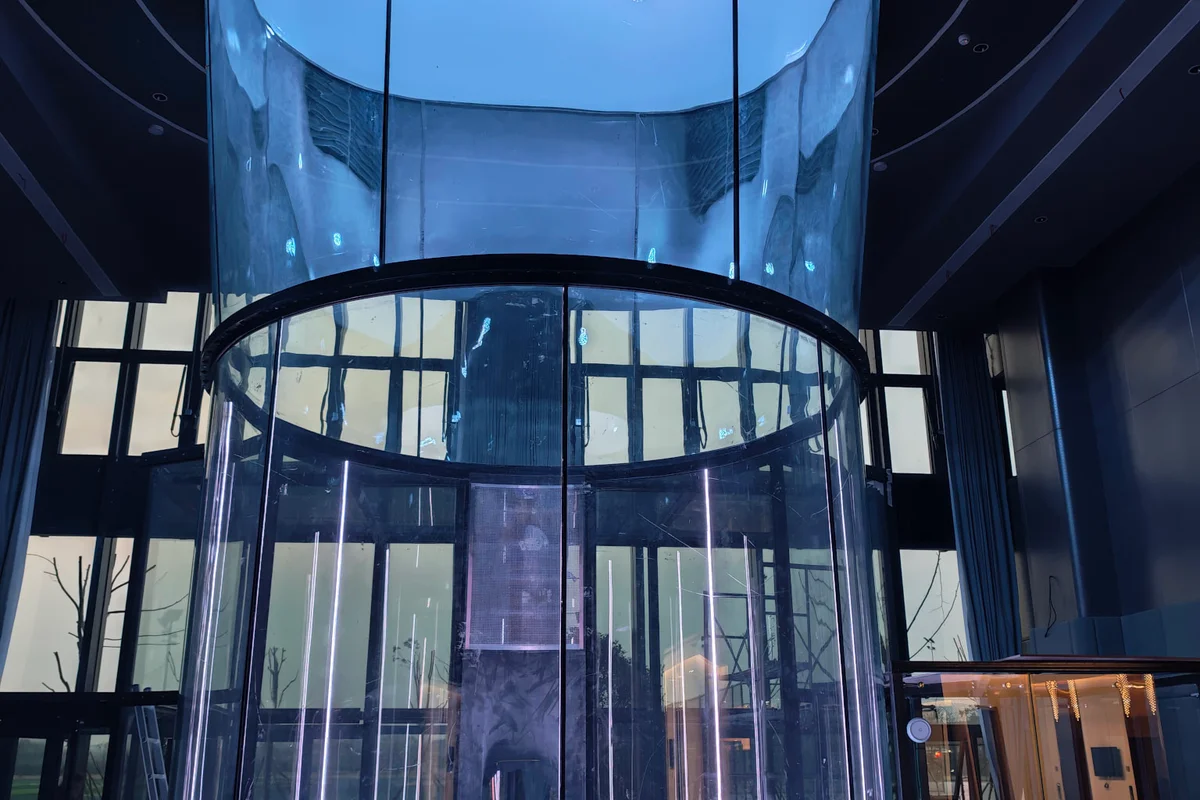

4.3მ FAI-სთან თავსებადი ფრენის კამერა
280 კმ/სთ-მდე Beast სიმძლავრით
ერთი და ორმაგი კონტურის ვარიანტები
ინტეგრირებული აქტიური გაგრილება აეროდინამიკური მიმართულების ფრთების მეშვეობით
14.51 კვ.მ. ფრენის ფართობი
პროფესიული საშეჯიბრო მახასიათებლები

ტექნიკური მახასიათებლები

ზოგადი
კამერის დიამეტრი4.3 m (14')
შუშის სიმაღლე (ნაგულისხმევი)4.2 m (13'8")
შუშის სიმაღლე (მაქსიმალური)10 m (32'8")
კამერის ფართობი14.51 sq.m.
დიფუზიის სიჩქარე1.9

იდეალური აპლიკაციები

მსოფლიო ჩემპიონატები

დააპროექტეთ FAI-სთან თავსებადი ობიექტები, რომლებსაც შეუძლიათ უმასპინძლონ პროფესიულ ინდორ სკაიდაივინგის შეჯიბრებებსა და ლიგებს.

პროფესიული წვრთნა

უზრუნველყავით ჰაერის ზუსტი ნაკადი და ტურბულენტობისგან თავისუფალი პირობები ელიტური სკაიდაივერების პროგრესისა და ტექნიკური ქოუჩინგისთვის.

სამხედრო წვრთნა

ხელი შეუწყვეთ უსაფრთხო, ხარჯეფექტურ და რეალისტურ თავისუფალი ვარდნის სიმულაციას მედესანტეებისა და თავდაცვის პერსონალისთვის.

სპორტული კომპლექსები

ულტრათანამედროვე წამყვანი ატრაქციონი, შექმნილი თანამედროვე სპორტული კომპლექსებისა და სარეკრეაციო ობიექტების დონის ასამაღლებლად.

მზად ხართ დაიწყოთ თქვენი პროექტი?

ითანამშრომლეთ ჩვენს შტუტგარტში დაფუძნებულ საინჟინრო გუნდთან, რათა დააკონფიგურიროთ იდეალური მაღალი წარმადობის ქარის გვირაბის გადაწყვეტა თქვენი კონკრეტული მიზნებისთვის.

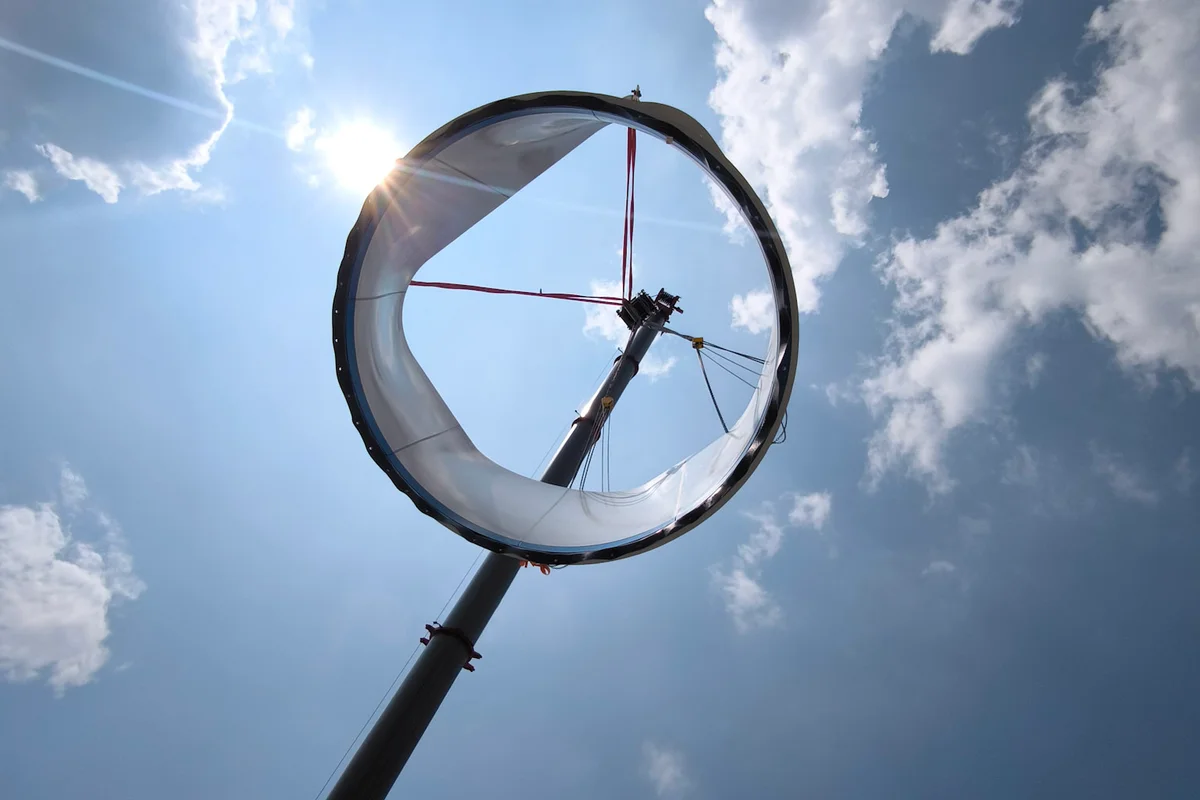

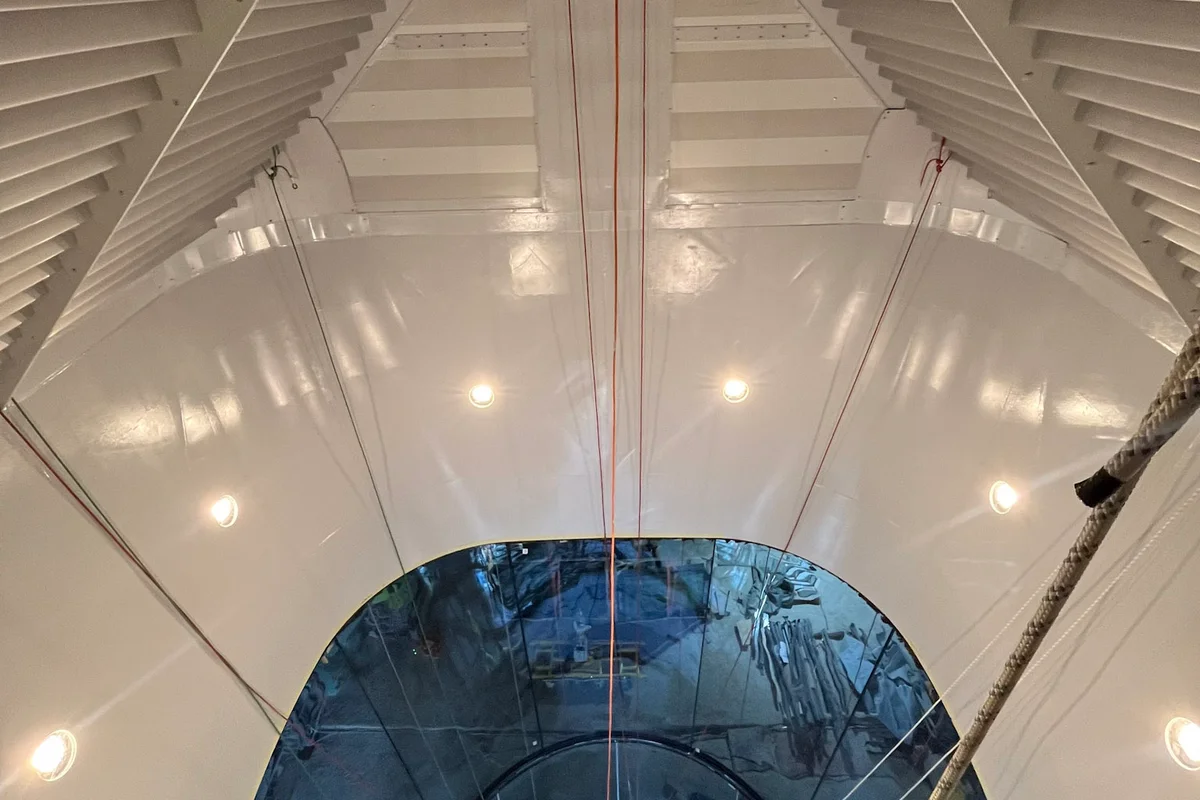

მძიმე ტვირთამწეობის ამწე სწევს სტატორის ფრთების წრიულ რგოლს პოზიციაში ჩინეთში Flight Town პროექტზე TT43 Smart ქარის გვირაბის მონტაჟის დროს. ეს კომპონენტი აქსიალური ვენტილატორის კვანძის ნაწილია და გააჩნია სტაციონარული ფრთები, რომლებიც შექმნილია კონტურის შიგნით ჰაერის ნაკადის გასასწორებლად. მარცხნივ, დიდი ასაწყობი ფოლადის არხის სექცია მზად არის ქარის გვირაბის სტრუქტურაში ინტეგრაციისთვის.მძიმე ტვირთამწეობის ამწე სწევს სტატორის ფრთების წრიულ რგოლს პოზიციაში ჩინეთში Flight Town პროექტზე TT43 Smart ქარის გვირაბის მონტაჟის დროს. ეს კომპონენტი აქსიალური ვენტილატორის კვანძის ნაწი�ლია და გააჩნია სტაციონარული ფრთები, რომლებიც შექმნილია კონტურის შიგნით ჰაერის ნაკადის გასასწორებლად. მარცხნივ, დიდი ასაწყობი ფოლადის არხის სექცია მზად არის ქარის გვირაბის სტრუქტურაში ინტეგრაციისთვის.

ამწე სწევს სტატორის ფრთების კვანძს ჩინეთში TT43 Smart-ის ინსტალაციისთვის

მძიმე ტვირთამწეობის ამწე სწევს სტატორის ფრთების წრიულ რგოლს პოზიციაში ჩინეთში Flight Town პროექტზე TT43 Smart ქარის გვირაბის მონტაჟის დროს. ეს კომპონენტი აქსიალური ვენტილატორის კვანძის ნაწილია და გააჩნია სტაციონარული ფრთები, რომლებიც შექმნილია კონტურის შიგნით ჰაერის ნაკადის გასასწორებლად. მარცხნივ, დიდი ასაწყობი ფოლადის არხის სექცია მზად არის ქარის გვირაბის სტრუქტურაში ინტეგრაციისთვის.

2 / 27

სტატორის ფრთების დიდი წრიული ნაკრები დევს მიწაზე China Flight Town-ში TT43 Smart ქარის გვირაბის მონტაჟის დროს. კომპონენტს გააჩნია ფიქსირებული რადიალური მიმართულების ფრთები (guide vanes), რომლებიც განლაგებულია შიდა კვანძ��სა და გარე გარსს შორის და შექმნილია აქსიალური ვენტილატორის სექციაში ჰაერის ნაკადის სამართავად. TTE GMBH-ის ლოგო ჩანს ფოლადის კორპუსის გარე მხარეს. სამშენებლო აღჭურვილობა, მათ შორის დამტვირთავი და ელექტრო ხელსაწყოები, გარს აკრავს აგრეგატს, ხოლო ფონზე ჩანს ობიექტის შენობა.
მძიმე ტვირთამწეობის ამწე სწევს სტატორის ფრთების წრიულ რგოლს პოზიციაში ჩინეთში Flight Town პროექტზე TT43 Smart ქარის გვირაბის მონტაჟის დროს. ეს კომპონენტი აქსიალური ვენტილატორის კვანძის ნაწილია და გააჩნია სტაციონარული ფრთები, რომლებიც შექმნილია კონტურის შიგნით ჰაერის ნაკადის გასასწორებლად. მარცხნივ, დიდი ასაწყობი ფოლადის არხის სექცია მზად ა��რის ქარის გვირაბის სტრუქტურაში ინტეგრაციისთვის.
ინტეგრირებული აქტიური გაგრილების მქონე მიმართულების ფრთების კვანძის მონტაჟი China Flight Town პროექტზე. ეს კომპონენტი ეკუთვნის TT43 Smart ქარის გვირაბს და აერთიანებს ჰაერის ნაკადის გადამისამართებას თერმული მართვის შესაძლებლობებთან. ალუმინის ფრთები შეიცავს შიდა გაგრილების არხებს მუშაობის დროს წარმოქმნილი სითბოს გასაფანტად. კვანძი დაკიდებულია ამწე მოწყობილობით ბეტონის ნაგებობის სტრუქტურაში და მზადაა დაბრუნების არხის კუთხეში განთავსებისთვის.
ტექნიკოსები ხელმძღვანელობენ ინტეგრირებული გაგრილების მქონე მიმართულების ფრთების მონტაჟს TT43 Smart ქარის გვირაბის ბეტონის არხის სტრუქტურაში China Flight Town-ში. ამწე უშვებს ალუმინის ფრთის სეგმენტს ზედა ღიობის გავლით დაბრუნების არხში. ეს მიმართულების ფრთები შეიცავს შიდა გაგრილების არხებს, რათა იმოქმედონ როგორც თბომცვლელებმა, არეგულირებენ ჰაერის ტემპერატურას, ხოლო ჰაერის ნაკადს 90 გრადუსით მიმართავენ მინიმალური ტურბულენტობითა და წნევის დანაკარგით.
თოკით წვდომის ტექნიკოსი ხელმძღვანელობს აქსიალური ვენტილატორის სტატორის ფრთების ბლოკის მონტაჟს ბეტონის კორპუსში. ეს მძიმე ტვირთის აწევის ოპერაცია China Flight Town-ის პროექტში TunnelTech TT43 Smart ქარის გვირაბის მშენებლობის ნაწილია. ფოლადის სექცია შეიცავს სტაციონარულ სტატორის ფრთებს, რომლებიც საჭიროა ვერტიკალურ დაბრუნების არხში ჰაერის ნაკადის გასასწორებლად. კომპონენტი დაკიდებულია წითელ ამწე ღვედებზე ნაგებობის ბეტონის სტრუქტურაში ჩაშვებისას.
ამწე კრანი სწევს მიმართულების ფრთების სექციას China Flight Town-ის პროექტზე TT43 Smart ქარის გვირაბის მონტაჟის დროს. სამშენებლო პერსონალი მიმართავს ფოლადის ჩარჩოიან ბლოკს, რომელიც შეიცავს ინტეგრირებულ გამაგრილებელ არხებს ობიექტის აქტიური გაგრილების სისტემისთვის. ეს ფრთები მოქმედებენ როგორც თბომცვლელები ჰაერის ნაკადის ტემპერატურის დასარეგულირებლად, ხოლო ჰაერს მიმა��რთავენ რეცირკულაციური არხის მარყუჟის კუთხეში.
მძიმე ტვირთამწეობითი ამწე უშვებს ლურჯ EVG აქსიალური ვენტილატორის (Axial fan) ბლოკს TT43 Smart ქარის გვირაბის (Wind tunnel) ვერტიკალურ ბეტონის დაბრუნების არხში (Return duct) China Flight Town-ის ობიექტზე. ვენტილატორის ბლოკი, რომელიც აღჭურვილია ნახშირბოჭკოვანი ფრთებით (Carbon-fiber blades), ეშვება შახტის ძირში განთავსებული სტაციონარული მიმართულების ფრთების (Guide vanes) სტრუქტურისკენ. მონტაჟის ტექნიკოსები ტვირთს მართავენ თოკით წვდომის ტექნიკის გამოყენებით, რათა უზრუნველყონ ზუსტი გასწორება ბეტონის კორპუსში. მონტაჟის ეს ეტაპი ათავსებს ჰაერის ნაკადის (Airflow) გენერირების ძირითად კომპონენტებს დაბრუნების მარყუჟის სტრუქტურაში.
მშენებლები ხელმძღვანელობენ მაღალი სიმძლავრის აქსიალური ვენტილატორის ბლოკის მონტაჟს TunnelTech TT43 Smart ქარის გვირაბისთვის China Flight Town-ის პროექტზე. ვენტილატორის ლურჯი ფოლადის კორპუსი, რომელიც დაკიდებულია მძიმე ტვირთამწეობის ამწის ღვედებზე, ეშვება დაბრუნების არხის ვერტიკალურ ბეტონის შახტაში. კორპუსის ქვემოთ ჩანს ვენტილატორის იმპელერი ნახშირბოჭკოვანი ფრთებით, რომელიც შექმნილია რეცირკულაციური ჰაერის ნაკადის კონტურში ეფექტური მუშაობისთვის.
